Neu bei ACO: Planungssoftware liNear zur Berechnung von Dachentwässerungsanlagen

(24.6.2012) Die umfassende und sichere Planung von Dachentwässerungsanlagen hat besonders bei Flachdächern eine hohe Priorität. Denn die Wassermengen, die sich bei Regen auf Einkaufszentren, Fertigungshallen und Parkdecks sammeln, stellen eine enorme statische Herausforderung dar. Zur Berechnung von Entwässerungssystemen für Flachdächer setzt ACO Haustechnik nun auf die liNear Planungssoftware.

Die Entwässerung von Flachdächern erfolgt entweder per Freispiegelentwässerung oder per Druckströmung. Bei der zweitgenannten entsteht ein Unterdruck, der das Regenwasser über den Dachablauf in das Rohrleitungssystem saugt. Hierdurch können auch Rohre mit geringeren Nennweiten eingesetzt werden. Um eine durchgängig ge­schlossene Strömung zu erreichen, müssen die Querschnitte aller Flachdachabläufe und Rohrstränge genau aufeinander abgestimmt sein. Für die sichere Funktion des Gesamtsystems ist daher eine hydraulische Berechnung zwingend erforderlich. ACO Haustechnik bietet die normgerechte Auslegung eines Unterdrucksystems als Service an. Die hydraulische Berechnung erfolgt hierbei mittels der neuen liNear Planungssoft­ware „Dachentwässerung mit Druckströmung“.

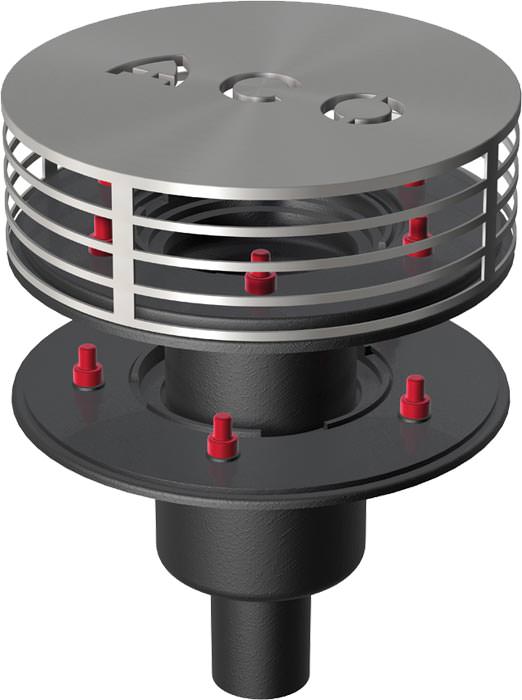

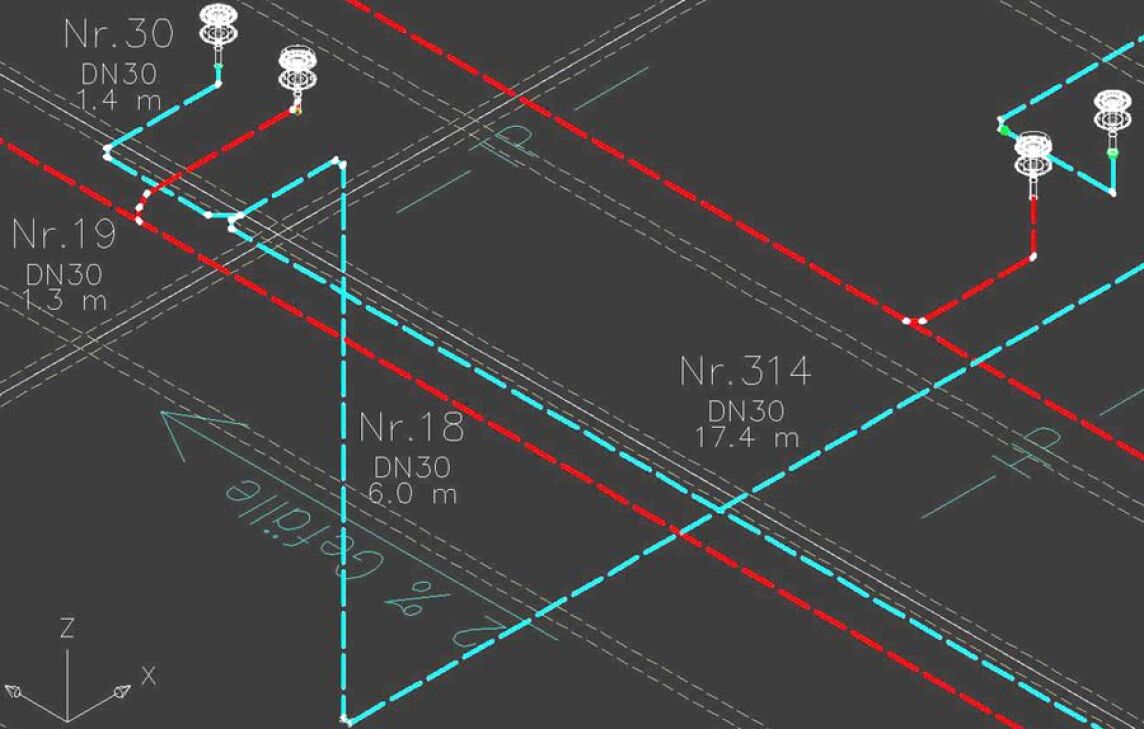

Die neue Software verfügt über speziell auf das ACO Haus­technik Produktsortiment abgestimmte Datensätze: Neben den Flachdachabläufen ACO Jet sind auch die Stahlrohrsysteme ACO GM-X, Verbundrohr- und Gussrohrsysteme enthalten. Der Planer erhält den Grundrissplan mit eingezeichneter, dimensio­nierter und beschrifteter Leitungsführung und kann direkt im CAD-Plan arbeiten. Die Planung ist sowohl in 2D als auch in 3D möglich. Auch alternative Kennlinien von Abläufen, die nicht DIN 1253-2 entsprechen, lassen sich in der Software hinterle­gen. Die Dokumentenausgabe erfolgt zweisprachig in Deutsch und Englisch.

In Kooperation mit ACO Haustechnik hat die liNear Planungs­software „Dachentwässerung mit Druckströmung“ die Zertifizierung durch den Zentral­verband Sanitär Heizung Klima erhalten. Auf dem Prüfstand standen hierbei die allge­meine Handhabung und Nutzerfreundlichkeit der Software, die Projektverwaltung und die Serviceleistungen sowie die Genauigkeit der errechneten Werte. Als zertifizierte Planungssoftware erfüllt liNear damit alle Anforderungen an eine Software zur Berech­nung einer „planmäßig vollgefüllt betriebenen Dachentwässerungsanlage nach DIN 1986-100“.

Weitere Informationen zu liNear und zur Dachentwässerung können per E-Mail an ACO und per E-Mail an liNear angefordert werden.
