Aus dem Gruselkabinett für Abgasanlagen ...

  • ... und was man dagegen tun kann: 10 Argumente gegen bauseitige Schachtverkleidungen von Abgasanlagen

(1.2.2007) Die Anforderungen an Schächte für Abgasleitungen sind in der Normung eindeutig dargestellt. Die DIN V18160 beschreibt dies klar unter Punkt 8.3.1 Abgasleitungen in Gebäuden: "In Gebäuden muss jede Abgasleitung, die Geschosse überbrückt, in einem eigenen Schacht angeordnet sein. Die Schächte müssen eine Feuerwiderstandsdauer von mindestens 90 min, in Wohngebäuden der Gebäudeklasse 1 und 2 (nach MBO) von mindestens 30 min haben..." Länderspezifische Anforderungen sind selbstverständlich zu beachten.

Abgasanlagen, Feuerwiderstandsdauer, Demontierbarkeit, Schachtverkleidungen, Abgasanlage, Längendehnung, Gasdichtheit, Hinterlüftung
Die Abgasleitung wurde mit einer Schelle kraftschlüssig mit dem Gebäude verbunden. Kein Gedanke an Brandschutz, Demontierbarkeit, Längendehnung, Hinterlüftung, Gasdichtheit usw.

Neben der Feuerwiderstandsdauer sind noch weitere Anforderungen an Schächte für Abgasleitungen geknüpft, die im Folgenden näher erläutert werden. Die Erfahrung zeigt, dass Planungs- und Baufehler zumeist provoziert werden durch Gewerktrennungen und damit den Verzicht von Systemlösungen. Das Fachwissen und die neutrale Beratung des Schornsteinfegers / Kaminkehrers ist an dieser Stelle durchaus berechtigt.

der Baustoff

Der geforderte Feuerwiderstandsschutz des Schachtes ist nur mit einem Baustoff zu erreichen, der hochwertige Materialeigenschaften aufweist. Während eines Prüfbrandes dürfen Oberflächentemperaturen nicht über bestimmte Grenztemperaturen steigen. Des Weiteren muss der Schacht standsicher bleiben, um sein Schutzziel zu erfüllen.

Die DIN V18160 erklärt unter Punkt 8.1.1.3 die Materialvoraussetzungen. Im Wesentlichen unterteilt man hier zwischen bestimmten Mauersteinen sowie Lösungen, die über einen bauaufsichtlichen Verwendbarkeitsnachweis verfügen. Bauseits errichtete Schächte aus Mauersteinen nach z.B. DIN 105, DIN V106-1, DIN 398 usw. sind sicher nicht mehr zeitgemäß. Das Mauern erfordert reichlichen Zeitaufwand. In Zeiten von Vorfertigung und Rationalisierung ist dafür kein Platz.

Bauaufsichtlich geprüfte Lösungen sind am Markt verfügbar, jedoch wird diesen Angeboten pauschal unterstellt, dass sie viel zu teuer seien. Entsprechend werden vielerorts vermeintliche Brandschutzkoffer "gebastelt". Mit Gipskartonplatten werden die meisten Verkleidungen regelrecht "zusammengeschustert". Nicht nur, dass der Baustoff in der Regel ungeeignet ist, sondern es werden auch noch völlig ungeeignete Trägerkonstruktionen aus Dachlatten gebaut. Die Bilddokumentation ist beispielhaft für die zahlreichen Fälle aus der Praxis. Gipsbaustoffe und Gipsfaserplatten verlieren bei dauerhaften Temperaturen über 45° C das gebundene kristalline Wasser. Die Struktur und damit der Halt der Konstruktion wird stark beeinträchtigt. Der Gips wird auf Dauer also nur noch durch den beidseitigen Karton "gehalten". Die Dachlattenunterkonstruktionen haben selbstverständlich mit Brandschutz nichts zu tun. Die Schornsteinfeger / Kaminkehrer beklagen die Bilder aus der Praxis.

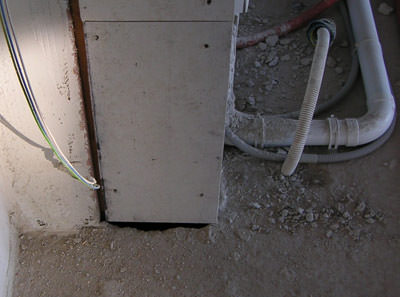

Aus dem Schacht führen Versorgungsleitungen. Eine Brandabschottung ist nicht gegeben. Fremde Bauteile in Abgasschächten sind grundsätzlich nicht gestattet.

Des Weiteren werden Verkofferungen konstruiert, die längst nicht allseitig die Abgasleitung umkleiden, sondern in vielen Fällen als L- bzw. U-Schacht ausgeführt werden. Ein provozierter Schwachpunkt, der nicht zu verzeihen ist. Das gilt im Prinzip für alle Bauplattenverkleidungen. Egal, ob nun Brandschutzplatte oder Bauplatte.

die Bauausführung

Die Ausführungen lassen in den meisten Fällen zu wünschen übrig. Prüfzeugnisse der verwendeten Baustoffe und Bauteile fehlen in der Regel. Durch vermeintliche Fachunternehmerbescheinigungen versuchen die Verursacher, eine korrekte Bauausführung zu bescheinigen. Selbst dem Laien ist jedoch klar, dass z. B. Trägerkonstruktionen aus Holz mit Brandschutz nicht zusammenpassen. Einfache, stumpf anstoßende Anbindungen an Wände, Decken und Raumecken sind leider häufig anzutreffen. Selbst wenn ein Brandschutzplattenhersteller für die Anwendung "Schacht für Abgasleitung" über einen Nachweis verfügt, so sind die Verarbeiter in den wenigsten Fällen in der Lage, die Ausführung nach Prüfvorgabe zu erledigen. Prüfzeugnisse werden zumeist ignoriert. Insbesondere bei Brandschutzplattenherstellern, deren Geschäft diese Anwendung normalerweise nicht ist, sucht man vergebens nach einer klaren Montageanweisung.
Dramatisch ist am Bau festzustellen, dass selbsternannte Fachleute Arbeiten verrichten, die den Beruf nie erlernt haben. Fachwissen und fachliche Bauausführung sind regelrecht Mangelware.
Um Abhilfe zu schaffen, können nur vorgefertigte Bauteile und Systemlösungen zum echten Erfolg führen.

Gewährleistung / Verantwortung

Insbesondere bei bauseitigen Schachtverkleidungen ist der Bauablauf so, dass der Installateur die Abgasleitung in eine Wandecke, Nische oder einen dafür vorgesehen Bereich installiert. Das erfolgt nicht nur mit Abgas-Zuluft-Systemen, sondern auch aus Kostengründen, mit einwandigen Abgasleitungen. Den Brandschutzkoffer erstellt wiederum der Rohbauer, Trockenbauer oder viel zu oft ein "Hilfshandwerker". Bei solchen Konstellationen sind die Planer und Bauverantwortlichen besonders gefordert. Die Abstimmung zwischen den Gewerken erfolgt in der Regel gar nicht. Jedes Gewerk arbeitet bis zu seinem beauftragten Arbeitsumfang. Schnittstellen bergen eine hohe Fehlerquote. Über den sprichwörtlichen Tellerrand wird nicht hinausgeschaut. Bei Baumängeln windet sich selbstverständlich jeder um die Verantwortung. Insbesondere für den Bauherren stellt das einen zusätzlichen Aufwand und vor allem ein Risiko hinsichtlich der langfristig zu sehenden Gewährleistung der Gesamtkonstruktion dar.

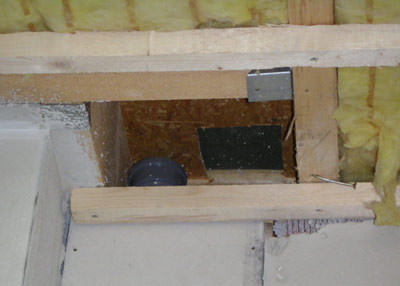

Der Brandschutzschacht wurde nur teilweise ausgeführt. Hier sieht man die Führung des Abgasrohres unmittelbar neben dem Sparren (Wechselsparren). Ein Verzug ohne Längendehung war geplant.

Die Hersteller von Feuerstätten und Abgasanlagen haben klar dokumentierte Unterlagen und Montageanleitungen. Konstruktionen, die nicht nach den Regeln der Technik erstellt werden, werden klar verurteilt. Folgeschäden, die oftmals durch Kettenreaktionen hervorgerufen werden, können selbstverständlich nicht Gewährleistung oder Garantie seitens der Hersteller finden. Abgas-Zuluftrohre sind für Verbindungsleitungen und Außenwandverlegungen entwickelt worden. Die Verlegung durch das komplette Gebäude mit kraftschlüssiger Wandhalterung war dabei niemals beabsichtigt.

Längsbeweglichkeit der Abgasleitung

Abgasleitungen erfahren eine nicht zu unterschätzende Längendehnung. Kunststoffabgasleitungen haben z.B. einen Längenausdehnungskoeffizienten, der zu einer Längendehnung von 1 cm/lfm führt (70°K Temperaturdifferenz). Im typischen Einfamilienhaus kann das in der Summe durchaus 5 cm ausmachen. Wenn Abgasanlagen fest mit dem Baukörper verbunden sind oder falsche Konstruktionen gewählt werden, die die Längendehnung behindern, so wird über kurz oder lang eine Undichtigkeit der Abgasleitung provoziert. Durchfeuchtete Baukörper und unkontrollierbar ausdringendes Abgas sind die Folge. Die Sanierungskosten übersteigen das Vielfache der ursprünglichen Installationskosten. Sachschäden sind dabei noch das geringere Übel.

Demontierbarkeit der Abgasleitung

Nicht immer hält die Konstruktion, was sie verspricht. Auch Abgasanlagen können versagen. Oftmals lösen jedoch einfachste Montagefehler die Undichtigkeit einer Abgasleitung aus. Die Lokalisierung stellt sich bei der Ursachenfindung oft als schwierig dar. Inspektionskameras helfen nur bedingt. Eine komplette Demontage der Abgasleitung ist vielerorts unumgänglich. Sollte in solchen Fällen die Abgasleitung nicht einfach demontierbar ausgeführt installiert worden sein, so können erhebliche Folgekosten auftreten. Werden beispielsweise Abgasleitungen mit Schellen kraftschlüssig an der Wand befestigt und ein Schacht umkleidet die Abgasleitung ganz oder teilweise, so muss dieser zunächst komplett geöffnet werden, um an die Abgasleitung zu kommen. Auch konzentrische Abgassysteme sind so konstruiert, dass das Innenrohr mit dem Außenrohr fest verbunden ist (erzwungene Längendehnung je Muffe). Damit ist zwar die Dehnung im Griff, jedoch kann das Innenrohr nicht einfach aus dem Zuluftmantel entfernt werden! Doppelrohre wurden auch nicht für die Verlegung in unzugänglichen Hohlräumen und Decken entwickelt.

Schachtveredelungen wie z.B. Tapeten oder gar Fliesen müssen im kompletten Gebäude entfernt werden. Zahlreiche Fälle sind bekannt geworden, die zu extremen Sanierungskosten geführt haben. Haftpflichtversicherer übernehmen den Schaden nur bedingt, weil die Ausführung nicht nach den Regeln der Technik erfolgte. Händeringend wird nach schuldigen Baubeteiligten gesucht, um die Kosten auf andere Schultern mit abzulasten. Das haben auch die Schornsteinfeger / Kaminkehrer schmerzhaft feststellen müssen und zeigen sich weitaus weniger kompromissfähig.

Die Zulassungen der Abgasleitungshersteller beschreiben eine längsbewegliche Installation von Abgasleitungen. Das Deutsche Institut für Bautechnik weist in seiner eigens erstellten Unterlage "Richtlinien für die Zulassung von Abgasanlagen..." auf diese Problematik unter Punkt 3.1.1. hin: "Die Bauteile der Abgasleitung müssen werkmäßig hergestellt und so beschaffen sein, dass sie auch nachträglich in Schächte und Kanäle eingebaut und ausgewechselt werden können."

Gasdichtheit

Heute werden Abgase meist per Überdruck abgeführt. Entsprechend sind dichte Abgasleitungen vorgeschrieben. Das Material der Abgasleitung spielt dabei zunächst gar keine Rolle. Ein Mindestringspalt um die Abgasleitung soll u.a. unkontrolliert austretendes Abgas aus dem Gebäude abführen. Nicht nur aus diesem Grund, sondern auch aufgrund von Rauchgasen, die im Brandfall entstehen, müssen Schächte für Abgasleitungen eine Gasdichtheit aufweisen. Es nützt auch nicht, dass in einem Schacht statt einem einwandigen Abgasrohr ein doppelwandiges Abgasrohr geführt ist. Die DIN V18160 macht zur Gasdichtheit von Luft-Abgas-Systemen eine klare Aussage im Punkt 9.1.1.

Gegenüber anderen Lösungen, egal ob mit Brandschutzprüfzeugnis oder nicht, wird beispielsweise bei der Systemlösung Skobifix 30 von Skoberne die Gasdichtheit der Abgasanlage per Zulassung und Fremdüberwachung garantiert. Bei bauseitigen Ausführungen wird leider viel zu selten nach der Gasdichtheit des Schachtes gefragt. Das Schornsteinfegerhandwerk / Kaminkehrerhandwerk stellt sich aktuell die Frage, wie ein anerkanntes Prüfverfahren aussehen kann.

Platzbedarf / Abmessungen

Bauseitige Schächte für Abgasleitungen bzw. dürftige Umkofferungen werden großformatig mit Hilfskonstruktionen um die Abgasleitung gebaut. Ein kleiner Trost ist jedoch zu nennen. Die Verarbeiter verwenden zunehmend ein Abgas-Zuluftrohr in dem bauseitigen Schacht. Mit dem allgemeinen Ringspalt ergeben sich dann Außenabmessungen, die mit Systemabgasanlagen nicht konkurrieren können. Auch unter diesem Gesichtspunkt gesehen, stellen die "Bastelschächte" keine vorteilhafte Alternative dar.

Wärmedämmung / Kältebrücke

Moderne Gas- und Ölbrennwertgeräte werden zumeist raumluftunabhängig betrieben. Die kalte Verbrennungsluft wird über die Mündung im Ringspalt zur Feuerstätte geführt. Bei tiefen Außentemperaturen wird entsprechend kalte Luft aus dem Freien angesaugt, welche den Schacht von innen abkühlt. Dünnwandige Gipskartonplatten werden auf der Oberfläche so weit abgekühlt, dass es zu einer Kondensation der Raumluft kommen kann. Bauschäden mit Schimmelpilzbefall sind die logische Folge daraus. Der umkleidende Brandschutzschacht muss also über Wandstärken und Dämmwerte verfügen, die für diese Anwendung ausgelegt sind.

Schallschutz


gerettet!

Dünnwandige Gipskartonverschläge bilden einen Resonanzkörper. Der Schallschutz ist auch im Einfamilienhaus, also in einer eigenbewohnten Nutzungseinheit, nicht zu vernachlässigen. Öl-Brennwertgeräte haben einen deutlich höheren Schallpegel als Gas-Brennwertgeräte. Brummende, säuselnde und monotone Geräusche zerren an den Nerven der Hausbewohner. Bei den Skobifix-Systemen bewirkt insbesondere die entkoppelte Abgasleitung, dass nennenswerte Schallübertragungen ausgeschlossen sind.

Nachhaltigkeit:

Im Sinne des Bauherren wird auch seitens des Schornsteinfeger-/ Kaminfegerhandwerks eine Lösung favorisiert werden, die dem Bauherren in erster Linie eine sichere Lösung verschafft und ihn nicht in seiner Flexibilität einschränkt. Vermeintlich günstige Schachtverkleidungen können eine tickende "Zeitbombe" sein. Der Bauherr zahlt viel zu oft eine Fachleistung, die gar keine ist. Schnell können solche Lösungen zu einem Bumerang werden.

Vorteile Systemlösung

Fehler passieren. Wenn man jedoch vorausschauend plant und handelt, so können doch einige Fehler vermieden werden. Systemlösungen helfen dabei ungemein, weil ein großer Planungsaufwand bereits vorweg genommen ist.

Die Erfahrung zeigt, dass Ausführungsfehler immer wieder aus den selben Gründen passieren. Gewerke stimmen sich in erster Linie nicht untereinander ab. Unwissenheit, vermeintliche Kostenersparnis und Zeitdruck bringen das Projekt ins Wanken. So steigt die Wahrscheinlichkeit zu Planungs- und Ausführungsfehlern überproportional.

Aus dieser Erkenntnis hat Skoberne das Skobifix-Schachtsystem entwickelt, das Abhilfe verspricht: Das komplette Gewerk wird an einen Verantwortlichen vergeben. Das ist in der Regel der Heizungsinstallateur, der auch die Brennwertanlage installiert. Die Skobifix-Lösung ermöglicht eine komplette Installation von Schacht und Abgasleitung. Die Zulassung und eine Montageanleitung geben Sicherheit und lassen wenig Platz für Interpretationen und daraus resultierende Fehler. Das System wird garantiert nur als Systemeinheit ausgeliefert. Eine Vermischung von nicht zugelassenen Bauteilen ist nahezu ausgeschlossen. Die geschlossenen Elemente sind komplett vorgefertigt und werden vor Ort nur mittels Kleber zusammengefügt. Das spiegelt sich auch in der sehr kurzen Montagezeit von 2-3 Stunden je Einfamilienhaus wieder. Dabei wurde auch an die mögliche Demontierbarkeit der Abgasleitung gedacht. Das Abgasrohr ist mit Abstandhaltern längsbeweglich im Schacht geführt und kann jederzeit wieder zur Überprüfung herausgenommen werden. Der umkleidende Brandschutzschacht aus Skobifix-Schaumkeramik ist nach Zulassungsvorgabe gasdicht ausgeführt. Das Ganze benötigt minimalsten Platz und kann sogar in Vorwandinstallationen verschwinden. Die neuste Entwicklung "SKOBIFIXnano" hat z.B. Außenabmessungen von nur 130 x 160 mm. Auch der Preis des Systems muss sich nicht hinter bauseitigen Konstruktionen verstecken. Allen Baubeteiligten und nicht zuletzt dem Bauherren garantiert eine Systemlösung aus einer Hand ein hohes Maß an Produkt- und Ausführungssicherheit.
