In Glas und Edelstahl: Touchdisplay von Berker zur Gebäudesteuerung

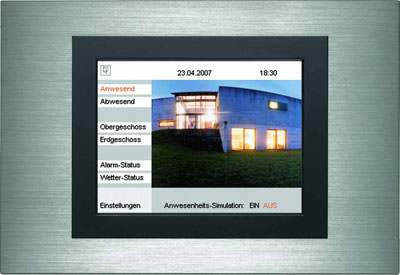

(9.7.2007) Ein neues Touchdisplay für die zentrale Steuerung nahezu aller Gebäudefunktionen hat Berker, Hersteller von Schaltern und Systemen, auf den Markt gebracht. Das KNX/EIB-Bedien- und Anzeigegerät MT 701 ct ist mit einem hochauflösenden TFT-Farbdisplay ausgestattet, das als Touchscreen ausgelegt ist. Ein Fingertipp auf ein Bedienelement im Display genügt, und die hinterlegte Funktion wird ausgelöst.

Ob Schalten, Dimmen, Jalousien steuern, Heizen, Kühlen oder Lüften - die leichte Berührung der Sensorfläche genügt, und die hinterlegte Funktion wird ausgelöst oder Daten anderer KNX/EIB-Geräte werden angezeigt. Mit Hilfe des MT 701 ct können so Gebäudefunktionen zentral gesteuert und raumbezogene Funktionen wie die Steuerung von Lichtquellen oder der Heizungsanlage ebenfalls per Fingertipp aktiviert werden. Sind im KNX/EIB-System weitere zentrale Geräte oder Sensoren installiert, können auch diese in das Bedienkonzept integriert und ihre Informationen unkompliziert abgerufen werden. So empfängt das MT 701 ct beispielsweise auch Störmeldungen einer Alarmzentrale oder Messdaten einer Wetterstation. Dank des offenen Bedienkonzeptes kann der Installateur gemeinsam mit seinem Kunden eine maßgeschneiderte Bedienarchitektur entwickeln.

Bis zu 50 frei zusammenstellbare Dialogseiten stehen zum Aufbau einer Menüstruktur zur Verfügung. Jede Seite kann individuell eingerichtet werden - beispielsweise mit einem Foto des anzusteuernden Raumes als Hintergrundbild, dem Grundriss einer Gebäudeetage oder mit einem farbigen Hintergrund. Jede Dialogseite bietet Platz für bis zu 16 Anzeigeelemente (Buttons), die frei positionierbar und mit Funktionen zu belegen sind. Eine Statuszeile, eine Tastenzeile mit vier zusätzlichen Funktionstasten sowie ein Scrollbalken runden das Ganze ab und sorgen für höchsten Bedienkomfort.

Viel Rahmen

Abgeschlossen wird die Oberfläche des Displays mit einem Abdeckrahmen, der wahlweise in Glas oder Edelstahl erhältlich ist und im Verhältnis zum Display sehr üppig ausfällt. Zur Montage wird das MT 701 ct in einemUnterputzgehäuse verschraubt. Sowohl die waagerechte wie auch die senkrechte Montage an der Wand ist möglich.

Hilfreiches Musterprojekt

Zur Erleichterung der Projektierung durch den Fachmann hat Berker ein Musterprojekt als Empfehlung erstellt. Dessen Menüstruktur ist in drei Bedienebenen gegliedert und setzt auf gut verständliche Symbole und Bilder. Der intuitive Einstieg erfolgt über eine Startseite auf der Gebäudeebene mit Zentralfunktionen und verschiedenen Navigationselementen. Von dort aus gelangt der Nutzer zu einer Übersicht, auf der die Aktivierung von Verbrauchern in einzelnen Räumen grafisch angezeigt wird. Eine Ebene tiefer gelangt der Bediener in den jeweils ausgewählten Raum. Hier sind alle Raumfunktionen dargestellt, die mit dem MT 701 ct veränderbar sind.

Das gesamte Projekt steht inklusive Erläuterungen unter berker.de/software-knx als "MT 701 ct Servicepaket" zum Download bereit.
