Sicherheit am Fenster für Kinder durch Kipp-vor-Dreh-Schaltfolge

(20.10.2009) Wenn Kinder am Fenster spielen, kann das gefährlich werden. Mehr Sicherheit für Groß und Klein bietet jetzt das Beschlagsystem activPilot mit der Schaltfolge Kipp-vor-Dreh. Die Kippfunktion ist dabei der Drehöffnung vorangestellt. Hinzu kommt ein spezieller abschließbarer Fenstergriff (TBT), der ein Drehöffnen nur nach dem Aufschließen erlaubt. So ausgestattete Fenster verringern die Absturzgefahr. Sie werden in Schulen und Kindergärten, in Ein- und Mehrfamilienhäuser oder auch in Seniorenheimen eingesetzt.

Mit nur wenigen Bauteilen lässt sich mit dem Fensterbeschlagsystem activPilot eine Schaltfolge einrichten, die der Drehöffnung eine Kippfunktion voranstellt ("Tilt First"). Ergänzt durch einen speziellen TBT-Fenstergriff ("Tilt Before Turn"), der ein Weiterschalten in die Drehstellung nur durch Schlüsselbetätigung erlaubt, kann ein Drehöffnen des Fensters wirkungsvoll unterbunden werden.

Angepasste Optik und rationelle Montage

Mit ihrem Design passen die Module für die Kipp-vor-Dreh Schaltfolge zu allen gängigen Fensterprofilen, ohne dass zusätzliche Bohrungen und Fräsungen an Flügel oder Rahmen notwendig sind. Die veränderte Schaltfolge kann daher problemlos in den Produktionsablauf beim Fensterbau integriert werden und erfordert keinen zeitlichen Mehraufwand beim Anschlag des Fensters.

Flügelseitig passt der Fensterbauer lediglich die Scheren und Oberschienen der geänderten Schaltfolge an. Eckumlenkungen, Getriebeschienen und Mittenverriegelungen sind dagegen identisch zum Standard Drehkippbeschlag.

Rahmenseitig wird das Kippblech durch ein Sicherheitsschließblech ersetzt. Da dieses als Standardbauteil zum Dreh-Kipp-Sortiment gehört, muss es nicht eigens bevorratet werden. An das Sicherheitsschließblech wird das "Tilt First" Kippstück direkt auf Anschlag gesetzt und verschraubt:

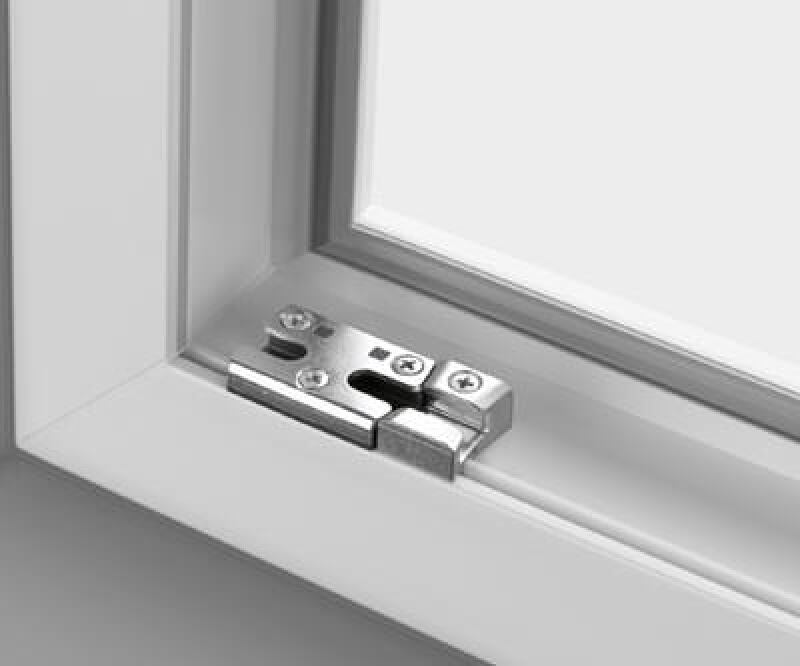

An das Sicherheitsschließblech (links) wird das "Tilt First" Kippstück (rechts) direkt auf Anschlag gesetzt und verschraubt.

Da dieses Kippstück der Rahmenprofilierung entspricht und direkt an das Sicherheitsschließblech angelegt wird, ist hierfür keine zusätzliche Lehre erforderlich. Konstruktiv ist es auf eine Höhe von 10 mm ausgelegt, so dass es zugleich auch die Funktion eines Auflaufes übernimmt.

Sowohl konstante als auch variable Griffsitzhöhen sind mit den neuen "Tilt First" Modulen realisierbar. Zum ästhetischen Gesamteindruck des Fensters trägt auch die Unauffälligkeit der Bauteile bei, da sie nahezu unsichtbar in Rahmen und Flügel sitzen.

Weitere Informationen zu Kipp-vor-Dreh-Fensterbeschlägen können per E-Mail an Winkhaus angefordert werden.

siehe auch für zusätzliche Informationen:

• Aug. Winkhaus GmbH & Co. KG
