Fertigteile musterhaft gezeichnet und downloadbar

(20.11.2009) Musterzeichnungen als Planungshilfe - wichtiger denn je in Zeiten, in denen die Anfertigung von Fertigteilzeichnungen oft von den Technischen Büros der Fertigteilwerke hin zu selbständigen Ingenieurbüros verlagert wird. Auch auf den Wunsch aus der Branche nach einheitlichen Fertigteilzeichnungen reagiert die Fachvereinigung Deutscher Betonfertigteilbau (FDB) mit ihrer neuen Broschüre und den Musterzeichnungen, die alle maßgeblichen deutschen und europäischen technischen Regelwerke berücksichtigen.

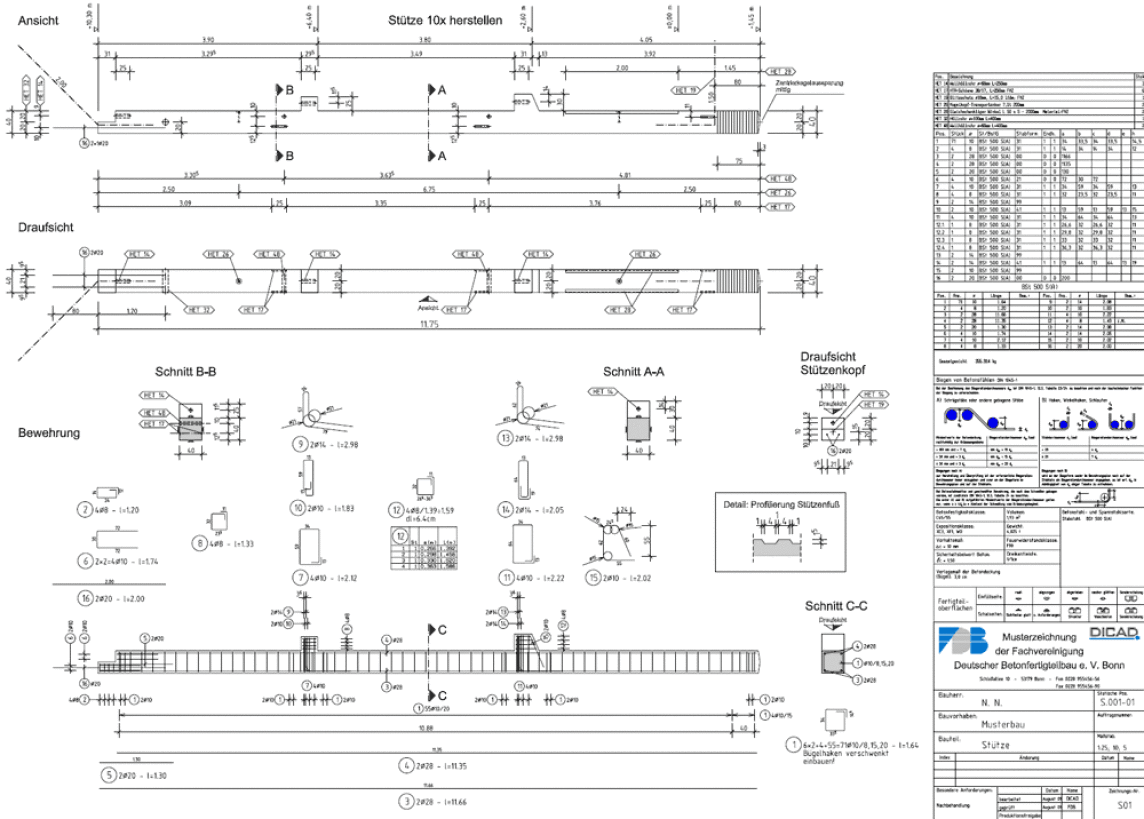

Die Musterzeichnungen der Fertigteilelemente Deckenplatte, Spannbetonbinder, Stütze sowie die Verlegezeichnung wurden mit dem CAD-Programm Strakon 2008 erstellt. (Strakon von der DICAD Systeme GmbH.) Ob Detailzeichnungen, Elementzeichnungen, Hinweise auf Vermaßung, Toleranzen, Einbauteile, Ãœbersichtszeichnungen - die dazugehörige Broschüre gibt Hinweise und Anmerkungen, die in den Musterzeichnungen zeichnerisch umgesetzt wurden.

Bild vergrößern

Sowohl die Broschüre (als PDF-Dokument) als auch die Musterzeichnungen (als ZIP-Datei) können unter fdb-fertiqteilbau.de heruntergeladen werden. Gegen eine Schutzgebühr von 26 Euro inkl. Mehrwertsteuer zzgl. Porto kann zudem die Broschüre mit einem Satz Zeichnungen per E-Mail an Fachvereinigung Deutscher Betonfertigteilbau bestellt werden. Für 10 Euro inkl. Mehrwertsteuer zzgl. Porto kann die Broschüre alleine - also ohne den Satz Zeichnungen - per E-Mail an FDB abgefordert werden.
