Glasfaserbewehrung verhindert elektromagnetische Induktion bei der Festkörperforschung

(14.7.2011) Am Stuttgarter Max-Planck-Institut für Festkörperforschung entsteht derzeit ein neues Präzisionslabor. Hier befassen sich Wissenschaftler mit den elektrischen Leitfähigkeitseigenschaften fester Stoffe, insbesondere im Nanomaßstab - und mit der Frage, wie die jeweilige Materialstruktur ihre elektrischen, mechanischen oder magnetischen Eigenschaften beeinflusst. Damit die Messgeräte exakt arbeiten, müssen Störungen von außen minimiert werden. Der Aspekt der elektromagnetischen Sensibilität musste bereits bei der Planung des neuen Präzisionslabors berücksichtigt werden. Eine herkömmliche Stahlbewehrung konnte dabei in unmittelbarer Umgebung der Versuchsbereiche nicht in Betracht gezogen werden. Zum Einsatz kam daher die Glasfaserbewehrung „Schöck ComBAR". Sie ist nicht elektromagnetisch leitend und besitzt dennoch ähnliche Verbundeigenschaften wie Betonstahl.

Experimentelle Charakterisierung, Computersimulation und theoretische Analyse von Festkörpern: Am 1969 gegründeten Max-Planck-Institut für Festkörperforschung in Stuttgart befassen sich hochrangige Wissenschaftler insbesondere mit der Physik und Chemie von Festkörpern. Das Ziel dabei ist es, die elektronischen Schaltkreise zu verkleinern oder die Elektronik nach dem Silizium-Zeitalter vorzubereiten. Die hier erzielten Forschungsergebnisse haben zukunftweisende technologische Neuerungen ermöglicht und werden vor allem in der Entwicklung der Informationstechnologien deutlich. Aufgrund der jahrzehntelangen Forschungsleistung ist beispielsweise die defektfreie Herstellung von Halbleiterstrukturen oder der Aufbau von Nanostrukturen Atom für Atom mit der Spitze eines Tunnelmikroskops möglich. Derzeit wird der Forschungsbereich der Festkörperforschung mit einem neuen Präzisionslabor erweitert:

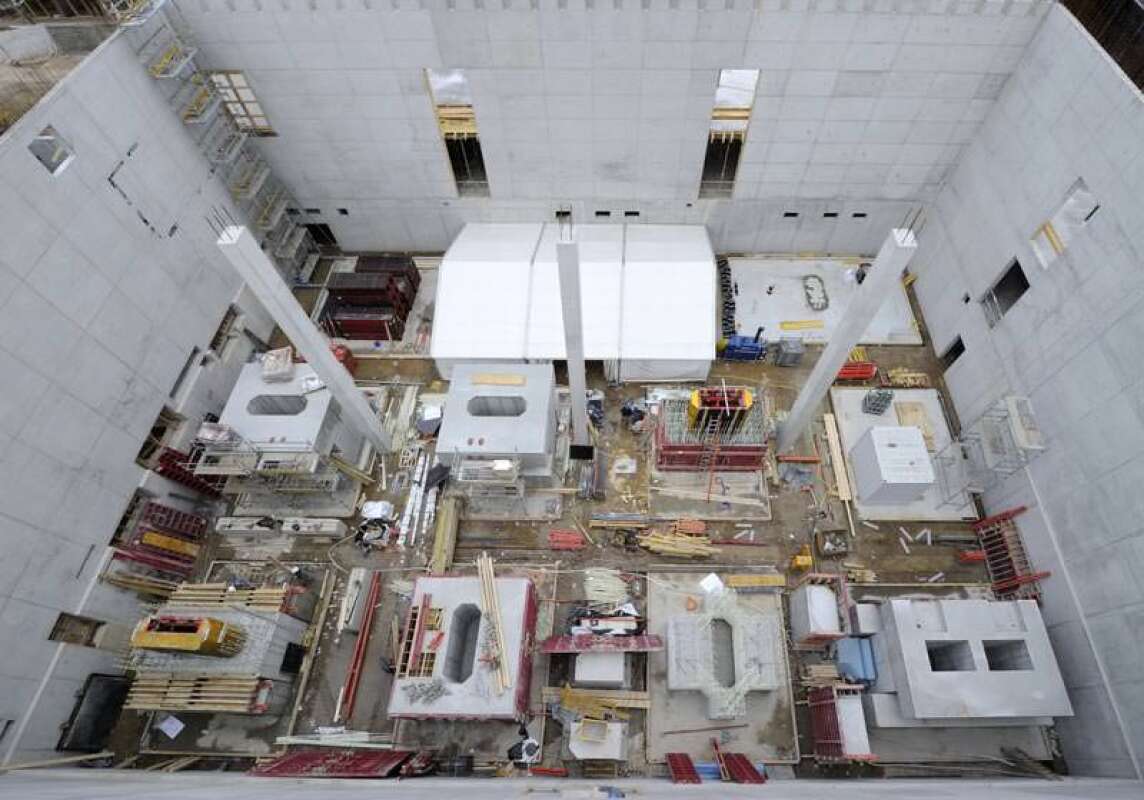

Die rund 15 Meter hohe Laborhalle hat eine Grundfläche von circa 40 mal 30 Metern und schließt an eine zweigeschossige Technikzentrale und ein dreigeschossiges Bürogebäude an. Mit der komplexen Planung des Präzisionslabors wurde das Stuttgarter Büro hammeskrause architekten beauftragt. Es kann auf eine umfangreiche und langjährige Erfahrung im Entwickeln von hochinstallierten Gebäuden für Forschung und Lehre zurückgreifen.

In der Laborhalle entstehen elf massive Versuchsblöcke. Die Planung und Ausführung dieser Versuchsblöcke stellen die zentrale Herausforderung des Baus dar. Neben der geforderten Schwingungsfreiheit der Versuchsblöcke mit entsprechenden Entkopplungen, war vor allem die elektromagnetische Sensibilität der hier durchzuführenden Versuche zu beachten. Eine klassische Stahlbewehrung in den Fundamenten kam daher nicht in Frage, da die Leitfähigkeit des Materials die Ergebnisse der Laborversuche verfälschen beziehungsweise stören würde. Das in diesem Bereich erfahrene Ingenieurbüro Weiske + Partner aus Stuttgart wurde mit der Tragwerksplanung beauftragt. „Die Sensibilität der Versuche wirkt sich natürlich auch auf die Planung des Tragwerks aus. Die Verwendung von magnetisch leitenden Teilen musste dabei in unmittelbarem Versuchsbereich ausgeschlossen werden. Stahl war somit als Bewehrungsmaterial nicht geeignet", erläutert Diplom-Ingenieur Konrad Wettemann von Weiske + Partner.

Glasfaser-Bewehrung schützt vor elektromagnetischer Induktion

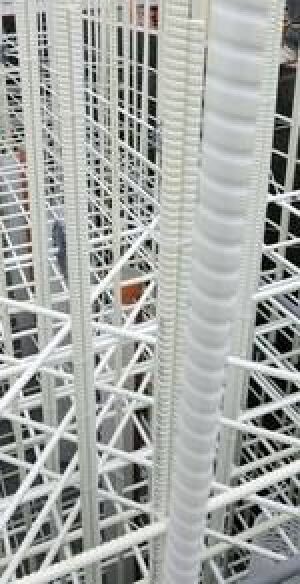

Beim Bau des neuen Labors entschied man sich für den Einsatz der Glasfaserbewehrung ComBAR vom Bauteilehersteller Schöck aus Baden-Baden. Der Name ComBAR leitet sich von „composite rebar" ab und ist gleichbedeutend mit „Verbundwerkstoff zur Bewehrung". Die Bewehrung zeichnet sich vor allem aus durch ...

  • eine hohe Korrosions- und Chemikalienbeständigkeit ,
  • eine leichte Zerspanbarkeit sowie eine
  • sehr geringe Wärmeleitfähigkei..
  • Zudem leitet sie weder elektrisch noch magnetisch.

Speziell die zuletzt genannte Materialeigenschaft ist für den Einsatz in Laborgebäuden und beim Bau von Energieanlagen häufig von zentraler Bedeutung.

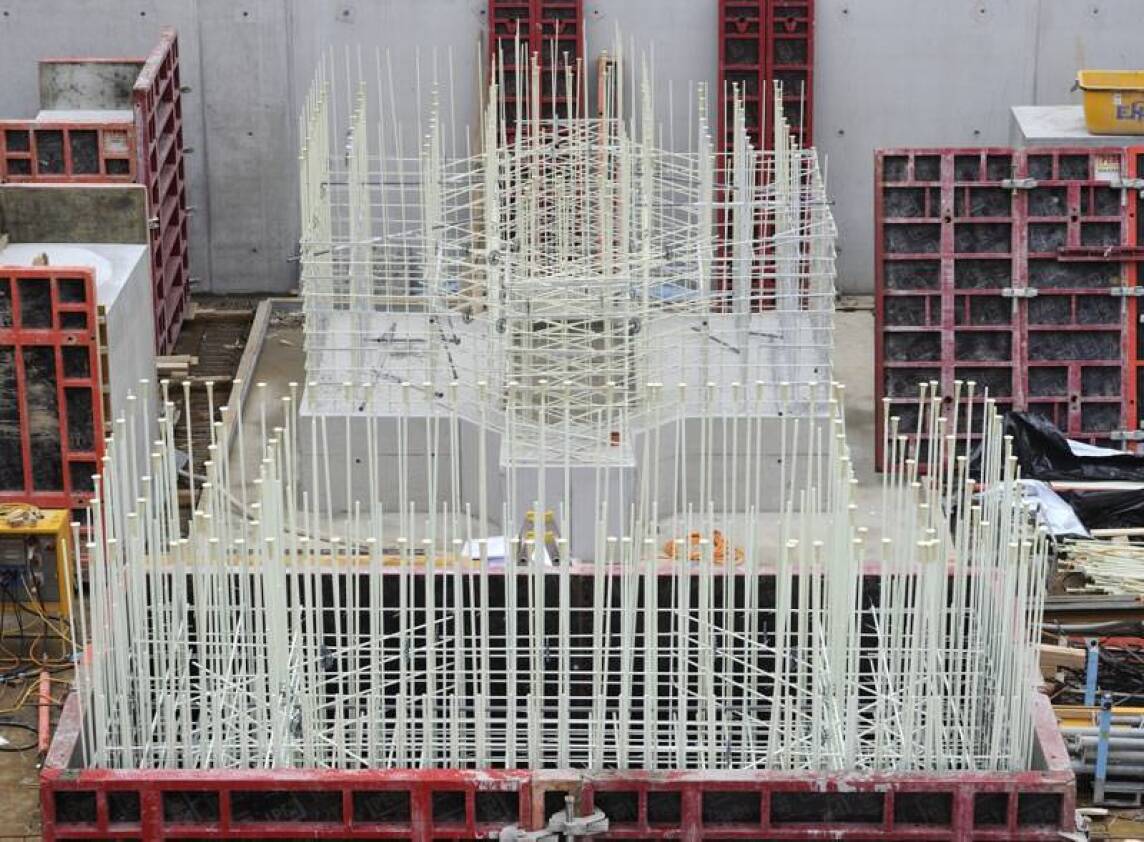

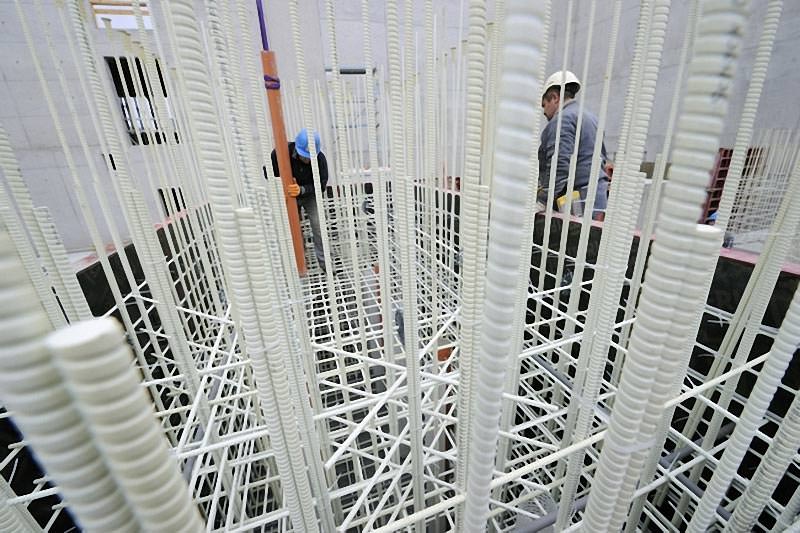

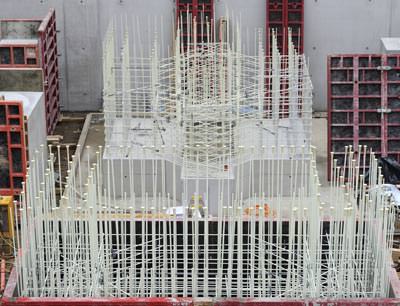

Insgesamt elf Fundamentblöcke entstehen in dem Präzisionslabor - zum Teil drei Meter breit und fünf Meter lang bei einer Höhe von rund drei Metern. Sie wurden mit ComBAR eisenfrei bewehrt. Beim Bau des Labors übernahm der Bauteilehersteller nach Vergabe der Rohbauarbeiten die genaue Ausarbeitung und Detaillierung der ComBAR-Verlegung nach den Vorgaben der Tragwerksplanung. Auch die Einbauphase auf der Baustelle wird ergänzend von den zuständigen Schöck-Anwendungstechnikern betreut.

Weitere Informationen zu ComBAR können per E-Mail an Schöck angefordert werden.
