„Randbemerkungen“ zum Flachdach

  • Autorin: Dipl.-Ing. Judith Köhl, Trier

(24.1.2013) Alles hört bekanntlich irgendwann einmal auf. Auch ein Flachdach. Leider zählt der Dachrand zu den eher ungeliebten „Kindern“ des Planers. Denn an dieser Nahtstelle greift gleich eine Vielzahl unterschiedlicher Normen, Regeln und Hinweise. Wie ist nun dieser markante Übergang zwi­schen Dach und Fassade auszuführen?

Bestens geregelt

Für Dächer und damit auch für Dachränder gelten neben der DIN 18531 „Dachabdichtungen - Abdichtungen für nicht ge­nutzte Dächer“ auch noch ...

  • die Fachregeln für Dächer mit Abdichtungen - auch bekannt als „Flachdachrichtlinien“,
  • die VOB Teil C ATV Dachdeckungs- und Dachabdichtungsarbeiten DIN 18338,
  • die VOB Teil C ATV Klempnerarbeiten DIN 18339 sowie
  • die Richtlinien für die Ausführung von Klempnerarbeiten an Dach und Fassade - „Klempnerfachregeln“.

Daneben sind auch noch Teile der DIN 18195 „Bauwerksabdichtung“ und die VOB Teil C ATV Abdichtungsarbeiten DIN 18336 zu berücksichtigen. Alles in allem ein sehr kom­plexes Regelwerk für ein zugegebenermaßen wichtiges Bauteil.

Gleiches Bauteil, gleiche Anforderung

Dachränder gelten in den Normen und Regelwerken als Dachdetails. Sie müssen der Anwendungskategorie der Dachabdichtung entsprechen, um Dauerhaftigkeit und Dich­tigkeit des gesamten Daches zu ermöglichen. Für die Dichtigkeit des Dachrandes darf dieser nicht hinter- oder unterlaufen werden. Mit Blick auf die Dauerhaftigkeit muss si­chergestellt sein, dass der Dachrand und auch der Anschluss an die Dachabdichtung durch Bewegungen aus dem Untergrund und thermisch bedingte Längenänderungen nicht in ihrer Funktion eingeschränkt oder zerstört werden. Weitere zwingende Vo­raussetzung für eine dauerhafte Funktionalität ist die Verträglichkeit der verwendeten Materialien untereinander. Die abdichtenden Materialien beim Dachrandabschluss soll­ten dabei identisch sein wie in der Fläche.

Ausreichend hoch

Am Dachrand selbst ist die Abdichtung in Abhängigkeit von der Dachneigung entspre­chend hoch über die Abdichtungsebene zu führen. Bei Dächern mit Bekiesung, Begrü­nung o. ä. gilt jeweils die Oberkante der letzten Schicht als Ausgangsmaß. Den Ab­schluss bildet entweder ...

  • eine Dachrandabdeckung oder
  • ein Dachrandprofil.

Unterschieden werden die beiden Abschlussarten durch ihre Bauart: Während die Dachrandabdeckung sowohl den Dachrand bildet als auch die Attikakrone als Mauer­abdeckung schützt, stellt dass Dachrandprofil den reinen Abschluss des Dachrandes dar. Das Dachrandprofil kann sowohl auf Dachrändern mit Aufkantung als auch bei Dachrändern ohne Aufkantung eingesetzt werden.

Mit Dachrandabdeckungen kann der Abschluss der Abdichtung an Dachrändern mit Aufkantung (Attika) unabhängig vom Werkstoff der Dachabdichtung (Kunststoff, Kautschuk, Bitumen) ausgebildet werden.

  • Die Ansicht muss den oberen Rand von Putz bzw. Bekleidungen um ein Mindest­maß von 50 mm überdecken.
  • Zugleich muss die Tropfkante einen Überstand von mind. 2 bis 4 cm zum Bau­werk aufweisen.
  • Stöße sind regensicher auszubilden.
  • Darüber hinaus müssen sich die einzelnen Teile bei Temperaturänderungen schadlos ausdehnen, zusammenziehen oder verschieben können.
  • Abhängig von der jeweiligen Abwicklung und Befestigungsart ist die Material­dicke zu wählen.
  • Abdeckungen, Halterungen und Befestigungen müssen den üblicherweise zu erwartenden Beanspruchungen aus der Windbelastung standhalten.
  • Abhängig von der Gebäudehöhe ist der Halterabstand zu wählen.
  • An Ecken und Enden sind vorgefertigte Formteile zu verwenden.
  • Dachrandabdeckungen sollen zudem mit einem Gefälle zur Dachseite hin aus­gebildet werden.
  • Damit Wasser, das unter die Dachrandabdeckung gelangt, sicher abgeleitet wird, ist die Dachabdichtung bis zur Außenkante des Dachrandes zu führen und ausreichend winddicht zu befestigen.

Industriell vorgefertigte, passgenaue Formteile ermöglichen eine einfache und schnelle Montage. In aller Regel werden die einbaufertigen Teile der Dachrandabdeckungen mit geschweißten Ecken, T-Stücken und Endkappen sowie Aufkantungen inklusive Hal­tern, Stoßverbindungen und Niveauplatten geliefert.

Dachneigung Höhe der Abdichtung
bis 5° / 8,8% mind. 0,10 m
über 5° / 8,8% mind. 0,05 m
Am Dachrand ist die Abdichtung in Abhängigkeit von der Dachneigung entsprechend hoch über die Abdichtungsebene zu führen.

Mit Dachrandprofilen kann der Abschluss von Abdichtungen aus Kunststoff-, Elasto­mer- oder Bitumenbahnen sowohl an Dachrändern ohne Aufkantung als auch an Dach­rändern mit Aufkantung (Attika) ausgeführt werden. Die geforderten Überdeckungen und Detailausführungen entsprechen denen der Dachrandabdeckungen. Im Gegensatz zu den Dachrandabdeckungen bieten die Dachrandprofile selbst keine Abdeckung der Attikakrone. Darüber hinaus regelt die Flachdachrichtlinie den Abstand der Tropfkante und die Überdeckung des Dachrandabschlusses über die darunter liegende Fassade, die so genannte Ansichtshöhe. Sie steht in direkter Abhängigkeit zur Gebäudehöhe.

Gebäudehöhe (m) Tropfabstand (mm) Abkantung (mm)
< 8 20 50
8 - 20 30 80
> 20 40 100
Der Tropfkantenabstand und die Höhe der Abkantung sind abhängig von der Gebäudehöhe

Sicher befestigen

Um der erwähnten Dauerhaftigkeit Rechnung zu tragen, werden die Befestigung der Dachrandprofile sowie die möglicherweise verwendeten Randhölzer oder -bohlen klar definiert. Insbesondere die Windsogsicherheit spielt dabei eine wichtige Rolle. Nähere Information hierzu gibt Tabelle 9 „Befestigung Randhölzer“ in den Flachdachrichtlinien. In direktem Zusammenhang mit der Dauerhaftigkeit, der Funktionalität und Dichtigkeit besteht auch eine weitere Forderung an Dachrandabschlussprofile. Diese müssen so konstruiert und montiert sein, dass sich thermisch bedingte Längenänderungen der Profile nicht negativ auf die Abdichtung auswirken. Aus gleichem Grund dürfen Dach­randabschlussprofile auch nicht direkt in die Dachabdichtung eingeklebt werden. Um dauerhafte Dichtigkeit sicherzustellen, müssen alle An- und Abschlüsse darüber hinaus bis zu ihrem oberen Ende wasserdicht sein!

   Befestigerabstände
Gebäudehöhen   bis 10m 10 bis 18m 18 bis 25m
Holz auf Beton
verz. Schrauben d = 8 mm + Dübel
Auszugswert F z,d=2,70 kN
1,00 m 0,66 m 0,50 m
Holz auf Porenbeton
verz. Schrauben d = 8 mm + Spezialdübel
Auszugswert F z,d=0,50 kN
0,90 m 0,50 m 0,25 m
Holz auf Profilblech d = 0,88 mm
verz. Schrauben d = 6 mm Auszugswert
F z,d=0,90 kN
0,60 m 0,50 m 0,33 m
Holz auf Vollholz
verz. Holzschrauben d = 8 mm
Auszugswert F z,d=0,33 kN
0,33 m 0,25 m 0,20 m
Tabelle 9 Befestigung Randbohlen aus Fachregel für Abdichtungen - Flachdachrichtlinie -

Windsog berücksichtigen

Am Dachrand ist die Abdichtung dauerhaft gegen Windsog und zur Aufnahme horizon­taler Kräfte zu sichern. Dies erfolgt mechanisch entweder durch Linienbefestigung oder lineare Befestigung. Als Linienbefestigung kann das Dachrandabschlussprofil dann genutzt werden, wenn die zuvor beschriebenen Anforderungen auch hierbei erfüllt werden. Pro Meter müssen mindestens drei Befestigungen in die tragende Unterkon­struktion erfolgen. Bei Dachbegrünungen ist der Randbereich von Bewuchs frei zu hal­ten. Hierzu können z.B. Plattenbeläge oder ein Kiesstreifen angeordnet werden. Zudem ist bei der Planung zu berücksichtigen, dass es gerade bei Tragschalen aus Stahltrapezprofilen zu unterschiedlichen Bewegungen zwischen aufgehenden Bauteilen bzw. Dachrandkonstruktionen und den Dachflächen kommen kann. Deshalb sind zu­sätzliche Aufkantungen oder Auflager konstruktiv mit der Trapezschale zu verbinden.

Thermische Dehnung

Bei der Montage von Dachrandabschlussprofilen ist darauf zu achten, dass sich die einzelnen Teile schadlos ausdehnen, zusammenziehen oder verschieben können. Ent­sprechend den verwendeten Profilmaterialien sind auch Stoßfugen zwischen den ein­zelnen Profilstäben anzuordnen. Die Breite der Fugen richtet sich nach der Temperatur der Profile bei der Montage sowie nach dem Profilmaterial.

empfohlene Stoßfugenbreiten bei Aluminiumprofilen
Profiltemperatur bei Montage  +5° C +10° C +20° C +30° C
Maximale Fugenbreite
pro lfdm Profillänge
1,79
mm/lfdm
1,67 mm/lfdm 1,43 mm/lfdm 1,19 mm/lfdm
Empfohlene Mindestfugenbreite
bei 5 m Profillänge
9 mm 8 mm 7 mm 6 mm
Empfohlene Mindestfugenbreite
bei 2,5 m Profillänge
5 mm 4 mm 3 mm 3 mm

Darüber hinaus sind gemäß DIN 18339 "VOB Teil C ATV Klempnerarbeiten" Metalle ge­gen schädigende Einflüsse angrenzender Stoffe wie z.B. Mörtel, Steine, Beton, Holz­schutzmittel o.ä. durch eine geeignete Trennschicht zu schützen. So ist z.B. Alumini­um nicht alkalienbeständig und sollte deshalb nicht mit frischem Zementmörtel, Beton oder Kalk in Berührung kommen.

Aluminium – idealer Werkstoff

Dennoch eignet sich Aluminium wie kaum ein anderer Werkstoff geradezu ideal für die Nutzung als Dachrandabschlussprofil. Aluminium verfügt über ein geringes Eigenge­wicht, ca. 1/3 des Gewichtes von Stahl und ist bis zu 100 Jahre korrosionsbeständig. Zudem lassen sich die gewünschten Eigenschaften wie Festigkeit, Härte, Meerwasser­beständigkeit, etc. durch entsprechende Legierungen einstellen. Aluminium ist vielfäl­tig zu bearbeiten. Man kann es strangpressen, rollenverformen, kanten, schneiden, bohren, schweißen und kleben. Ebenso variabel sind die Möglichkeiten der Oberflä­chenbehandlung - z.B. Kunststoffbeschichtung oder anodische Oxydation. Da Alumi­nium elektrisch leitfähig ist, kann es auch im Rahmen eines Blitzschutzsystems einge­setzt werden. Ohne Zweifel ist eines der wichtigsten Gründe für den Einsatz von Alu­minium dessen unbegrenzte Recyclingfähigkeit.

Mehrteilige Profile

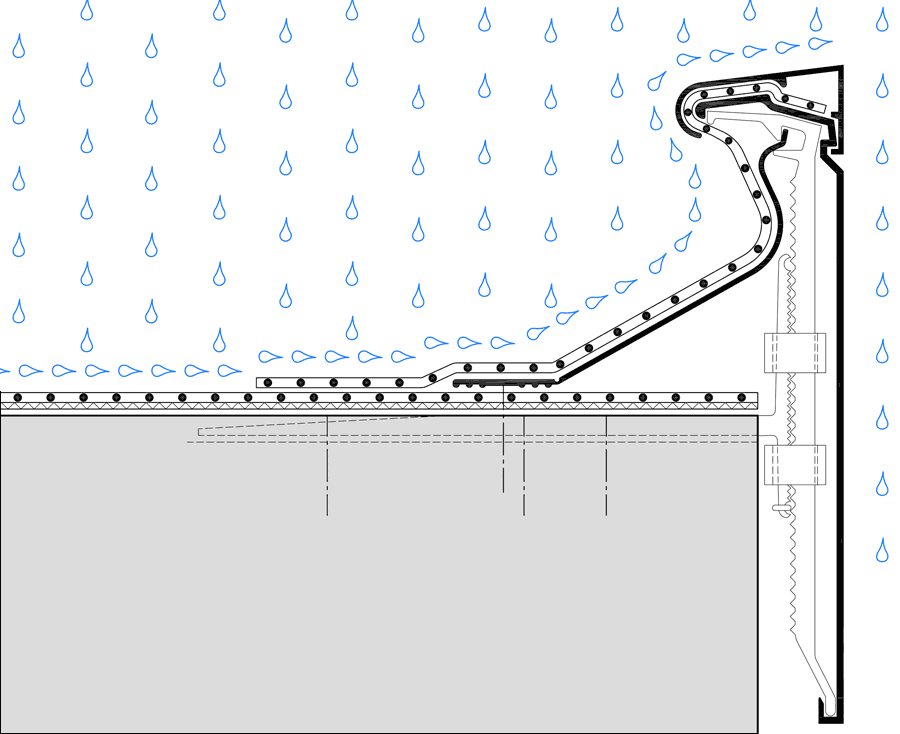

Je nach Ausführung bestehen Alu-Dachrandprofile aus zwei oder mehr Teilen. Ein wichtiger Aspekt ist die spannungsfreie Einbindung der Dachabdichtung in das Profil. Einer der führenden Hersteller von Dachrandprofilen arbeitet bereits seit über 45 Jah­ren mit der Trennung von Abschluss- und Deckprofil. Zwischen diese beiden Profile wird die Anschlussbahn gleitend gelagert, jedoch nicht verklemmt. Dadurch können sich Profilteile und Anschlussbahn bei temperaturbedingten Längenänderungen schad­los ausdehnen, zusammenziehen oder verschieben. Durch die profilbedingte S-förmige Ausformung der eingelegten Anschlussbahn und den mehr als 50 bzw. 100 mm hohen Überstand über der Abdichtungsebene bietet das Profilsystem zudem hohe Überlauf­sicherheit.

Unter Beibehaltung dieses Grundprinzips werden weitere Profilsysteme angeboten, die noch mehr Komfort für die fachgerechte Befestigung mittels patentierten, vierdimen­sional einstellbaren Haltern bieten. Einen weiteren Vorteil bietet die Anschlussbrücke, die für eine winddichte Linienbefestigung der Flächenabdichtung am Dachrand sorgt.

Passende Lösungen

Mit den am Markt angebotenen Dachrandprofilsystemen lassen sich die meisten Dach­ränder fachgerecht und gestalterisch anspruchsvoll ausführen. Zugleich bieten die be­währten Systeme dank des technischen Supports auch die notwendige Übereinstim­mung mit den geltenden Normen, Regeln und Hinweisen. Darüber hinaus lassen sich Dachrandprofilsysteme auch individuell gestalten - angefangen von der Farbgebung bis hin zu objektbezogenen Kantungen.

Weitere Informationen zu Dachrandabdeckungen und Dachrandprofilen können per E-Mail an Alwitra angefordert werden.
