Kompositprofiltechnik für die energetische Sanierung von Sattellichtbändern

(12.9.2013) Mit dem neuen System „JET-Vario-Therm S“ weitet die JET-Gruppe ihre Kompositprofil-Technologie auf Sattellichtbänder aus. Das JET-Kompositprofil besteht aus einem wärmedämmenden Polyvinylchlorid-(PVC)-Mehrkammerprofil und einem ro­busten Aluminium-Einfassprofil. Dank umfangreicher Optimierung erlaubt das System einen energetisch hochwertigen Anschluss der Lichtbänder, wobei Wärmebrücken ef­fektiv vermieden werden sollten. Die Kombination aus einer Polycarbonat-Mehrfach­stegplatten-Verglasung mit einer darauf abgestimmten Aufnahme am Traufprofil und einem neuen Zargenanschlussprofil lässt das System Uw-Werte von bis zu 1,2 W/m²K erreichen. Damit eignet es sich besonders für den Einsatz bei der energetischen Sa­nierung von Sattellicht- und Shedlichtbändern sowie Pultdächern auf Industriegebäu­den. Gleichzeitig bietet es auch gestalterische und konstruktive Alternativen für den Neubau.

Bei der energetischen Optimierung von Lichtbändern ist es wichtig, das Gesamtsys­tem nicht aus den Augen zu lassen, da eine eindimensionale Verbesserung auch er­hebliche Nachteile mit sich bringen kann. Als Ergebnis einer solchen ganzheitlichen Betrachtungsweise versteht die JET-Gruppe das neue Sattellichtband „JET-Vario-Therm S“. Es verbindet Traufprofile aus Hart-PVC mit außenliegenden Aluminiumpro­filen. Das Aluminiumprofil trägt nicht nur zu einer hochwertigen Optik bei, es macht das System zudem beständig gegen Witterungseinflüsse und mechanische Beanspru­chung von außen. Das Mehrkammer-Traufprofil verspricht einerseits eine zeitgemäße Wärmedäm­mung und ermöglicht andererseits eine durchgängige thermische Entkop­pelung des Systems.

Die EnEV im Blick




„Der Begriff 'Therm' in unserer Vario-Therm Produktreihe ist der Indikator für die konsequente Ausrichtung auf Energieeffizienz in Kombination mit verbesserter Stabilität, Flexibilität und Ver­arbeitungsqualität“, erklärt Bert Barkhausen, Produktmanager der JET-Gruppe. Das drücken auch die angegebenen Ug-Werte aus, die je nach verwendeter Verglasung zwischen 1,8 W/m²K und 1,3 W/m²K liegen. Das neue Zargenanschlussprofil senkt dabei den Uw-Wert des Gesamtsystems um bis zu 0,2 W/m²K und trägt damit erheblich zur Energieeffizienz bei.

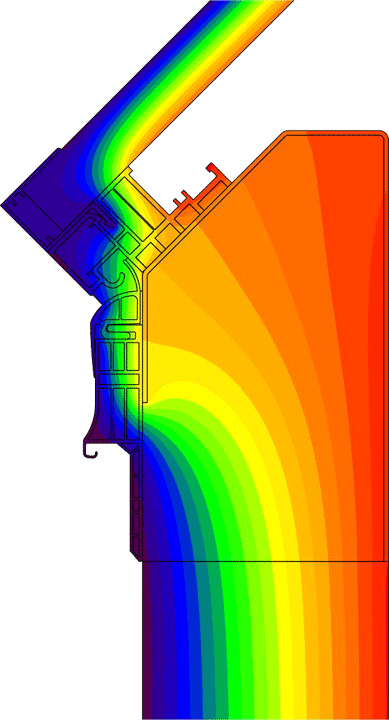

Die Kompositprofiltechnik führt zu einem sehr günstigen Iso­thermenverlauf mit Oberflächentemperaturen oberhalb der kri­tischen Werte für Kondensat- und Schimmelpilzbildung auf der Konstruktionsinnenseite. Die damit verbundenen Risiken wer­den also nachhaltig verringert. Auch bei der Weiterentwicklung der Einzelklappe („EKS-Klappe“) zur Lüftung sowie für den Rauch- und Wärmeabzug standen Wärmedämmung und Wärmebrückenfreiheit im Vordergrund. Das Ergebnis ist ein absolut homogenes Gesamtprodukt.

Einsatzbereiche und Leistung deutlich erweitert

Ferner wurde die Tragfähigkeit des Systems deutlich erhöht, so dass Belastungen durch Schnee und Wind besser abgetragen werden können. Demnach widersteht das System - bemessen nach Eurocode DIN EN 1991-1-3 und DIN EN 1991-1-4 - ...

  • Bodenschneelasten bis zu 12,0 kN/m² und
  • einem Böengeschwindigkeitsdruck von bis zu 4,88 kN/m².

Damit sollte es die tatsächlichen Bemessungslasten der verschiedenen Regionen prob­lemlos erfüllen können.

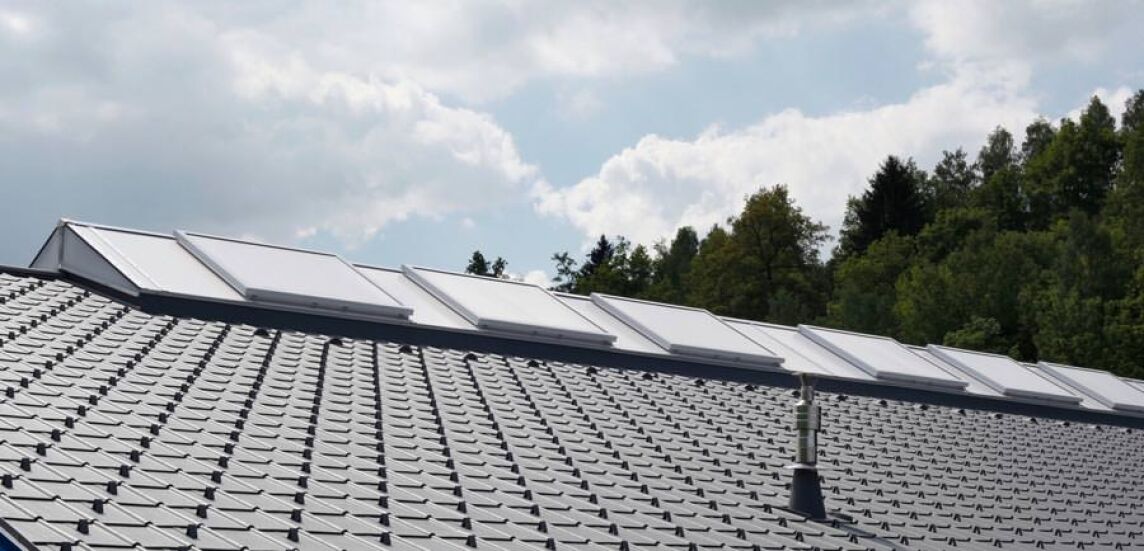

Derzeit bietet JET sein Sattellichtband „Vario-Therm S“ standardmäßig in den Neigun­gen 30 Grad / 30 Grad und 45 Grad / 45 Grad sowie als Shedlichtband in der Neigung 30 Grad / 60 Grad an. „Zudem sind auch Sonderlösungen mit abweichenden Neigungs­winkeln konstruktiv vorgesehen“, so Barkhausen.

Drahtglas-Lichtband zu Mehrfachstegplatten-Sattellichtband

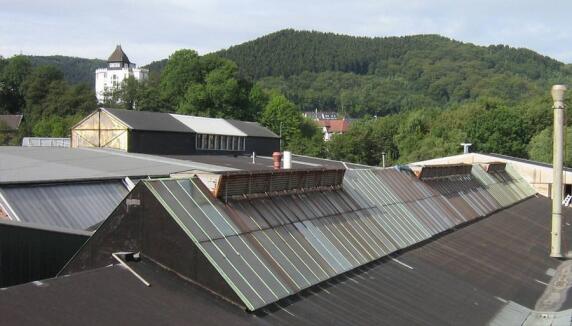

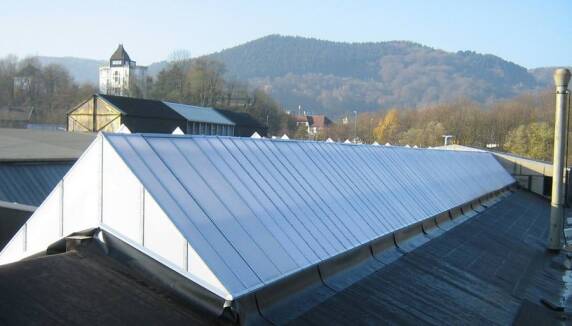

Das ideale Einsatzgebiet für die JET-Sattellichtbänder der Therm-Serie ist die energe­tische Sanierung von Drahtglas-Sattellichtbändern in älteren Industriegebäuden. Auf­grund seiner leichten und flexiblen Konstruktion sollte das JET-Systen mit vergleichs­weise wenig Aufwand montiert werden können – und dies meist ohne weitere Verstär­kung des Einbaubereichs. Im Neubau bieten die zur Verfügung stehenden Varianten verschiedene gestalterische und konstruktive Alternativen. So lassen sich Industrie­gebäude optisch aufwerten und der Lichteintrag optimiert gestalten.

Weitere Informationen zum „JET-Vario-Therm S“ können per E-Mail an Jet Gruppe angefordert werden.
