Wie Jastos Z-Stein zur Elektroinstallation ohne Wärmebrücken beiträgt

Z-Stein von Jasto

(25.6.2014) Die in Jasto Z-Steinen integrierten Dämmstoff­kammern bieten sich geradezu an, um Leerrohre für Elektro­kabel wandintern zu verlegen, anstatt vertikale Schlitze und Aussparungen für Elektroleitungen ins Mauerwerk zu fräsen, was zumeist eine arbeitsintensive und schmutz- sowie staub­reiche Angelegenheit ist. Gleichzeitig werden dank des wei­testgehend unverletzten Mauerwerks nachteilige Auswirkun­gen auf die bauphysikalischen Eigenschaften der Außenwän­de vermieden - siehe ggf. dazu den Baulinks-Beitrag „Elektro­installation als Einfallstor für Zugluft und Schimmel vermeiden“ vom 28.10.2013.

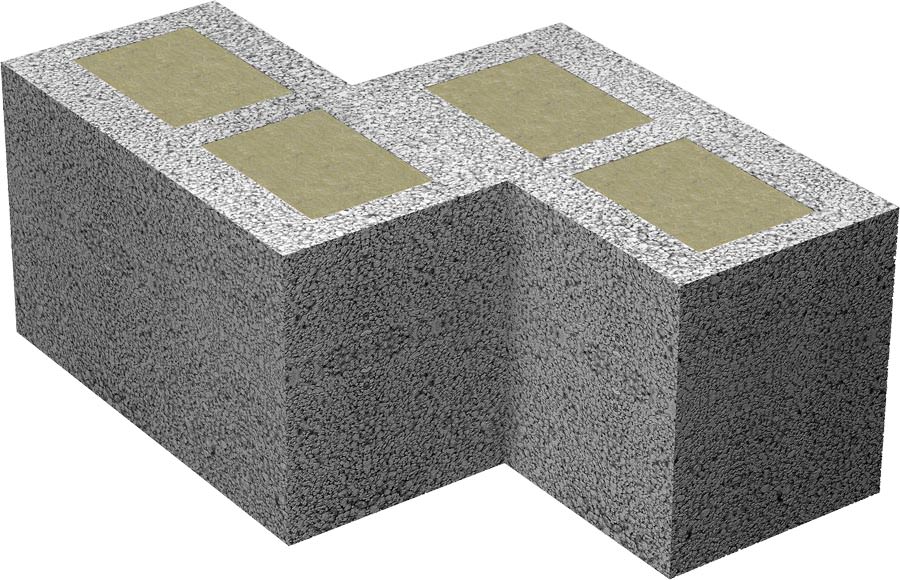

Zur Erinnerung: Entwickelt wurde die spezielle Geometrie des Z-Steins, um einen Wandaufbau ohne durchgehende Stoßfu­gen zu ermöglichen. Auch Eckausbildungen, Tür- und Fenster­laibungen lassen sich mit diesem Stein-Programm in verzahnter Art realisieren - siehe Bild aus dem Beitrag „Z-Stein von Jasto versetzt Stoßfuge“ vom 15.1.2010.

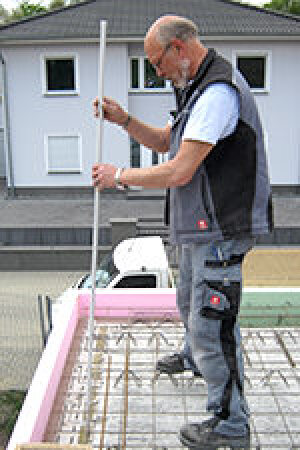

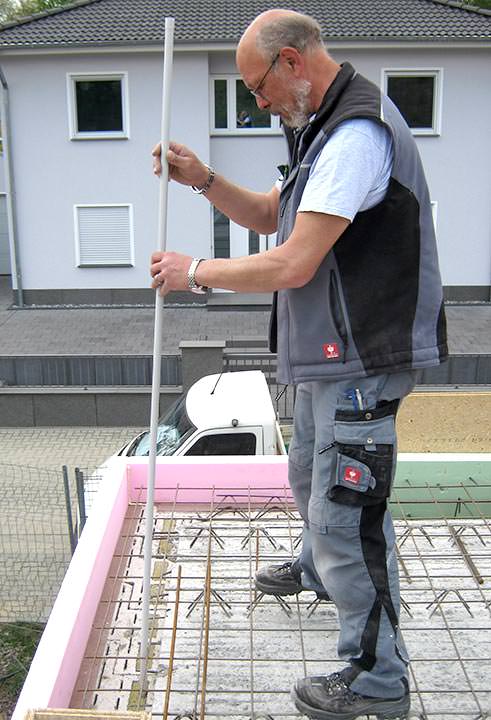

Durch die spezifische Geometrie der Z-Steine liegen die Dämmstoffkammern aller Steinlagen eines Geschosses genau übereinander. So können starre Leerrohre (Durch­messer 10 - 20 mm) recht unproblematisch senkrecht von oben nach unten in die fer­tiggemauerten Wände eingeschoben werden (Bild oben rechts). Die Dämmung wird da­bei nur leicht zur Seite geschoben:

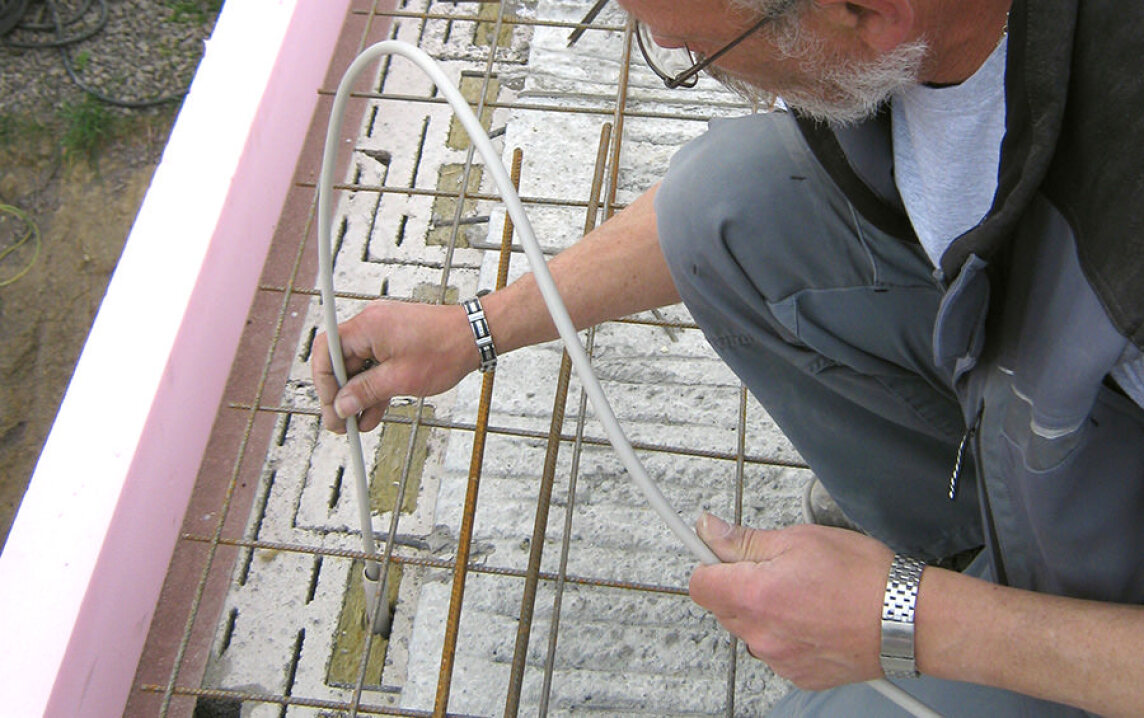

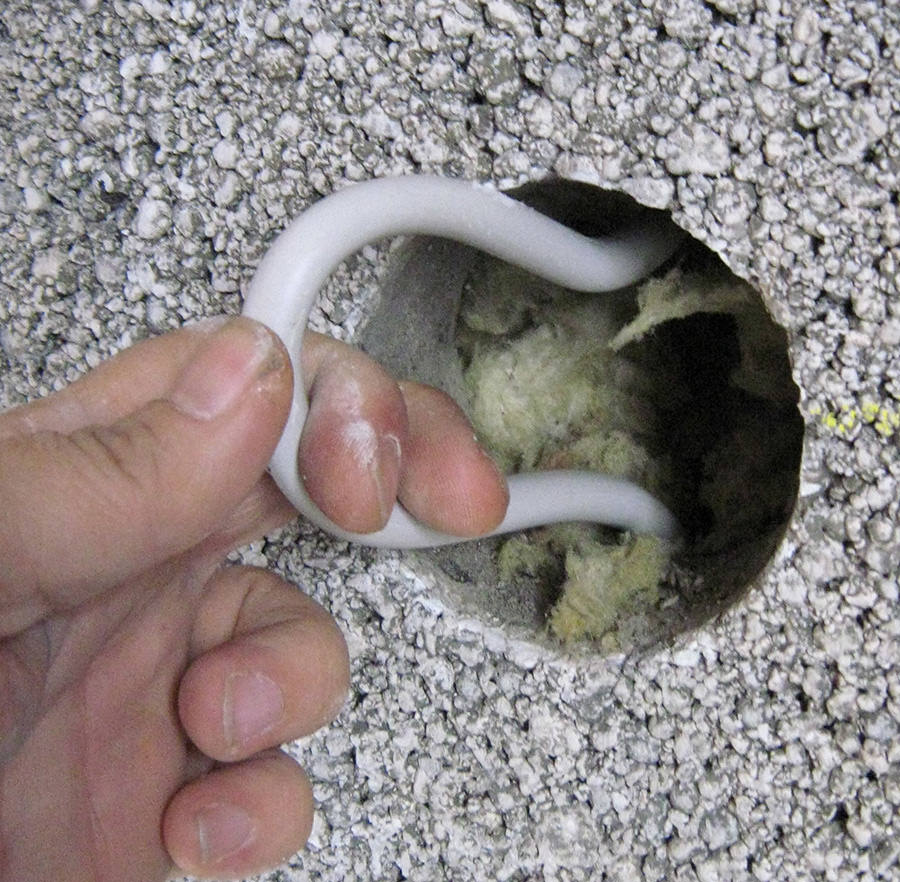

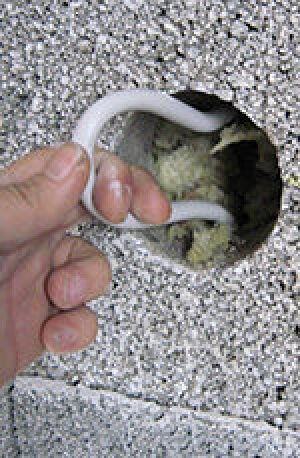

Mit Lehrrohrbögen werden die wandverlegten Rohre dann mit den flexiblen Leerrohren verbunden, die über die Element- oder Filigrandecke verlegt und später mit einbetoniert werden. Elek­tro-, Antennen-, Bus- und Netzwerkkabel lassen sich dann vom Verteilerkasten bis in die jeweilige Wand schieben. Durch die zusammenhängende Leerrohr-Führung bis zur Steckdose können zudem jederzeit weitere Kabel nachgezogen werden.

Weitere Informationen zum Z-Stein-Porgramm können per E-Mail an Jasto angefordert werden.
