Neue Doppelwandscheibe von Viega für die schnellere Montage von Unterputz-Armaturen

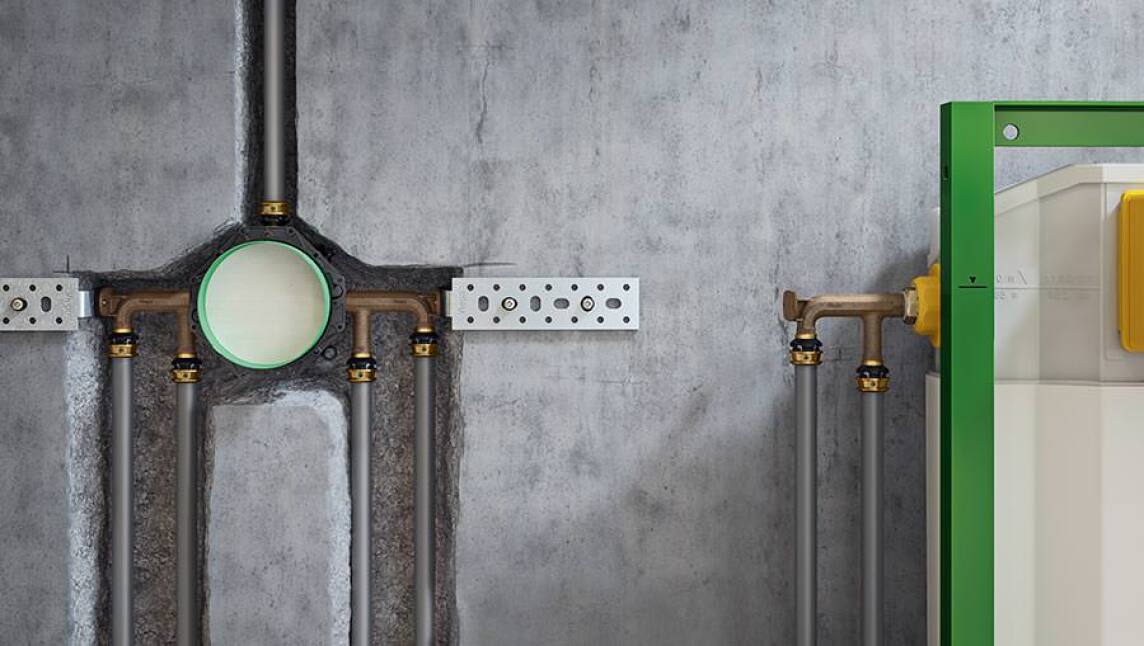

(22.7.2014) Um den regelmäßigen Wasseraustausch in Trink­wasser-Installationen sicherzustellen, haben sich auf der Eta­ge Ring- und Reihenleitungen etabliert. Das Anschließen von Unterputz-Elementen gilt dabei allerdings als vergleichsweise aufwändig. Vereinfacht werden soll die Montage nun durch eine neue Doppelwandscheibe für das druckverlustoptimierte Rohrleitungssystem „Raxofix“ von Viega. Neben einer geringen Bautiefe erleichtert vor allem das ½"-Außengewinde die Instal­lation, denn ohne zusätzliche Verbindungsstücke ist damit ein schneller Anschluss an Unterputz-Armaturen und -Spülkästen möglich.

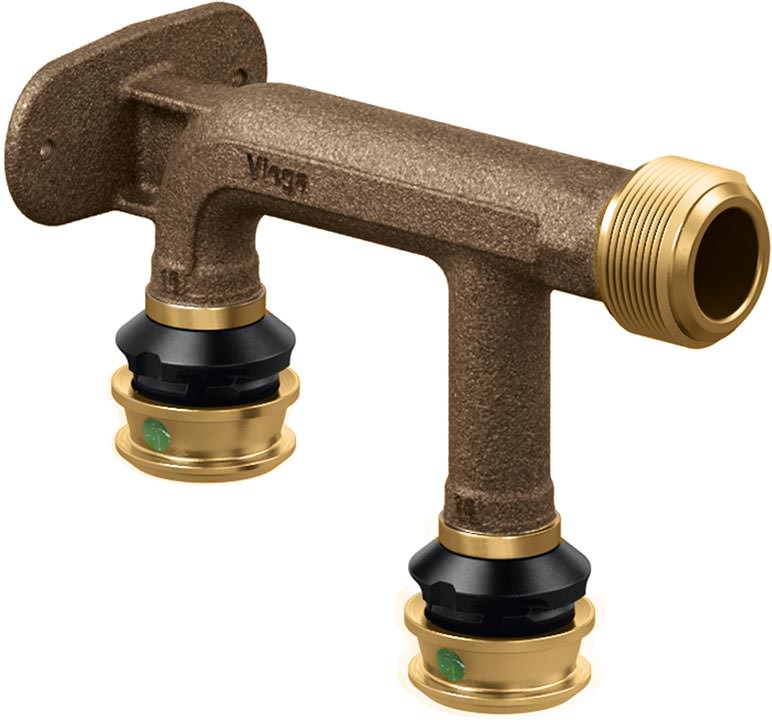

Bei der neuen „Raxofix“-Doppelwandscheibe sind der Gewindeanschluss und die beiden Pressanschlüsse auf einer Ebene angeordnet. Diese Bauteil-Geometrie verringert die Einbautiefe deutlich. Außerdem wird dadurch das Verpressen der Verbinder erleichtert, ebenso wie die fachgerechte Dämmung. Wie alle „Raxofix“-Verbinder ist auch die in 16 bis 25 mm lieferbare Doppelwandscheibe druckverlustoptimiert. Der Zeta-Wert der Ab­messung 16 mm liegt beispielsweise bei nur 2,3. Das verursacht bei einer typischen Fließgeschwindigkeit von 2 m/s einen Druckverlust von nur 46 mbar.


Abgerundet werden die Ergänzungen des „Raxofix“-Programms für platzsparende Un­terputz-Installationen durch eine einfache Wandscheibe. Sie kommt in T-Stück-In­stallationen oder in Reihenleitungen für die Anbindung des letzten Verbrauchers zum Einsatz. Die „Raxofix“-Wandscheibe mit jeweils einem Pressanschluss und einem Au­ßengewinde steht in 16 mm und 20 mm zur Verfügung.

Weitere Informationen zu „Raxofix“-Doppelwandscheiben können per E-Mail an Viega angefordert werden.
