Smatrix: Regelungssystem für Flächenheizung und -kühlung incl. hydraulischem Abgleich

(31.7.2015) Mit Smatrix bringt Uponor ein selbstlernendes Regelungssystem für Flä­chenheiz- und -kühlsysteme auf den Markt. Es soll den manuellen hydraulischen Ab­gleich überflüssig machen und bis zu 20% Energiekosten einsparen können.

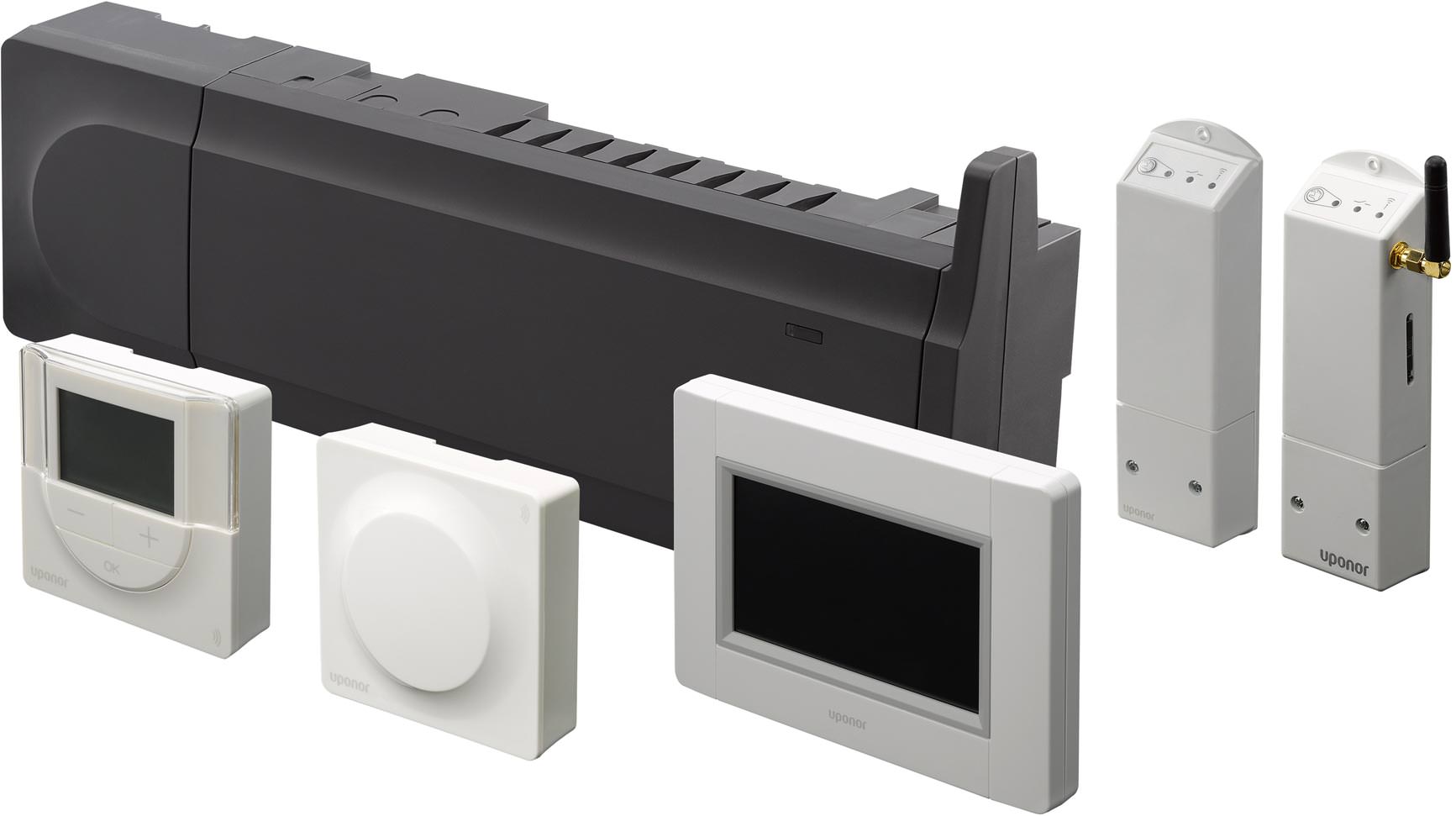

Smatrix ist ein integriertes System mit 51 Anlagenkomponenten, das bedarfsgerecht den Anforderungen im Neubau und bei der nachträglichen Installation angepasst wer­den kann. Die Module regeln wahlweise kabelgebunden oder kabellos die Temperatur für Vorlauf, Räume und Zonen. Und die Fernregelung Smatrix U@home ermöglicht den Zugang über per App und Web.

Automatischer hydraulischer Abgleich bereits inklusive

Bild vergrößern


In der Regel erfordert eine effiziente Flächenheizung und -kühlung mindestens einen ersten manuellen hydraulischen Ab­gleich, um die Anlage energieoptimiert betreiben zu können. Bei Smatrix übernimmt das der automatische hydraulische Ab­gleich (AutoAbgleich) als integraler Bestandteil der Einzelraum­regelungen ...

• Smatrix Base (verdrahtet) sowie
• Smatrix Wave und Smatrix Wave PLUS (beides Funk).

Über den initialen Abgleich hinaus ermittelt die selbstlernende Elektronik zudem ständig den Energiebedarf für die optimale Raumtemperatur im Heiz- und im Kühlfall und justiert bei Bedarf automatisch nach. Parameter des Gebäudes (wie Dämmstandard oder Qualität der Fenster) oder des Heizungssystems (wie die reale Heizkreislänge oder der verwendete Oberbodenbelag) müssen dabei nicht separat berücksichtigt werden, da die Regelung gezielt die Temperaturverhältnisse im Raum analysiert. Dies ersetzt keine vorherige Planung, erleichtert aber den energieoptimierten Betrieb enorm – vor allem im Renovie­rungsfall, bei dem die normalerweise benötigten Eingangsdaten nur selten noch kom­plett vorliegen.

Bis zu 20% Energieeinsparung möglich

Der permanente automatische hydraulische Abgleich optimiert jeden Heizkreis indivi­duell, so dass immer nur die exakt benötigte Menge an Energie abgegeben wird - mit einer Energieersparnis von bis zu ...

• 6% Energie im Vergleich zu einer herkömmlichen Einzelraumregelung,
• 12% gegenüber nicht abgeglichenen Systemen und
• 20% gegenüber nicht abgeglichenen Systemen ohne Einzelraumregelung.

Zusatzfunktionen für mehr Komfort

Die Einzelraumregelung Smatrix Wave PLUS punktet mit einer Reihe zusätzlicher Funk­tionen zur Steigerung des Bedienkomforts und Senkung der Betriebskosten:

• Beispielsweise erkennt das integrierte Modul zur Beeinflussung der Wärmepum­pen-Heizkurve Unterschiede zwischen kalkulierter und benötigter Vorlauftempe­ratur und passt durch eine dynamische Heizkurve die Energieerzeugung ständig der Temperatur in den Räumen an. So wird ganz ohne manuelle Nachregelung die Effizienz der Wärmepumpe erhöht.
• Für die konstante Leistung der Wärmepumpe, auch bei einem zu klein dimensio­nierten Pufferspeicher, soll zudem die Funktion „Raum Bypass“ sorgen.
• Mit dem „SMS“-Modul ist zusätzlich eine einfache Aktivierung der Raumtempera­tur oder eine Nachtabsenkung möglich.
• Die Funktion „Raum Check“ überprüft, ob alle Thermostate den Heizkreisen rich­tig zugeordnet sind. Dies vermeidet Fehler nach der Installation.

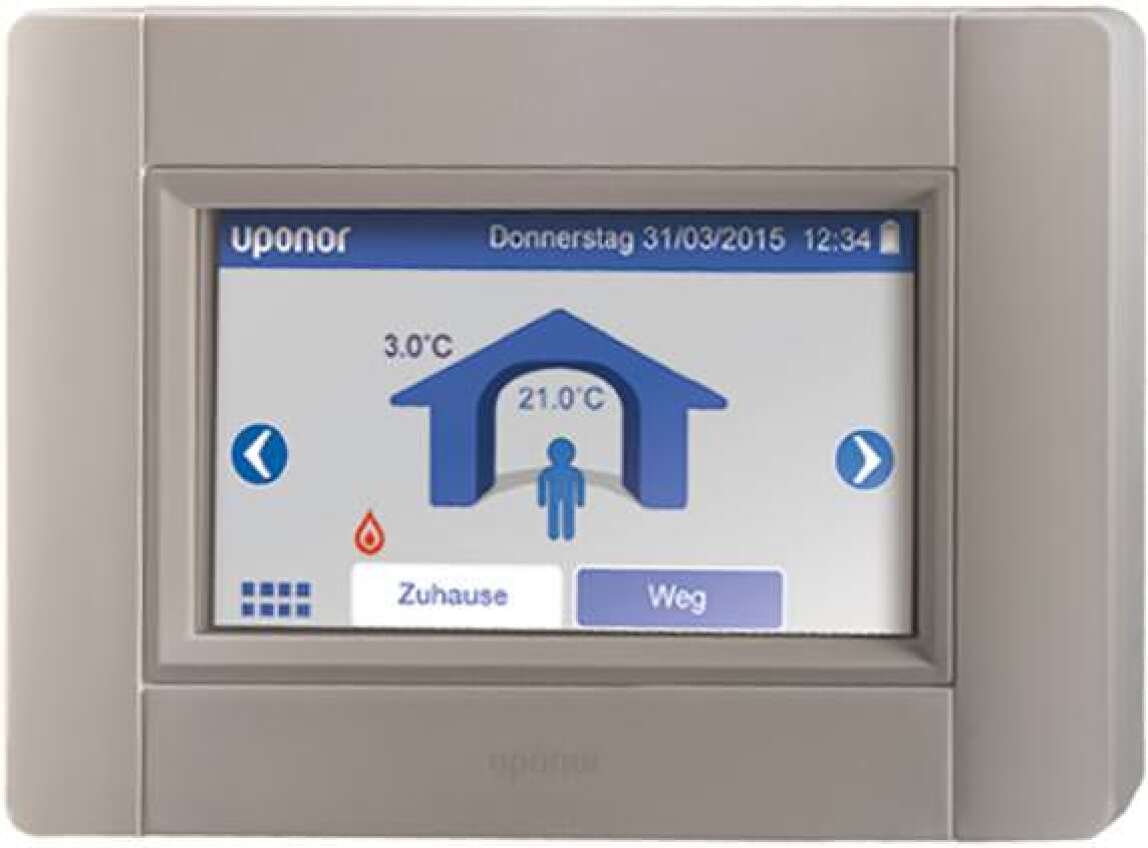

• Die integrierte Trendanzeige zeigt und vergleicht auf dem abnehmbaren Touch-Screen-Bedienmodul mit Grafiken die Soll- und Ist-Temperaturen für die angeschlossenen Räume. Dadurch kann der Anwender die Einstellungen selbst analysieren und optimieren.
• Alle Daten werden auf einer microSD-Karte gespeichert. Über den Kartenslot können zudem Daten zur Installation, zur Fehlerbehebung und für Software-Up­dates übertragen und ein Backup der gesamten Systemkonfiguration gespei­chert werden.

Weitere Informationen zu Smatrix können per E-Mail an Uponor angefordert werden.
