Armacell zur Einsatz-Pflicht von Kälterohrträgern nach DIN 4140

(16.7.2025) Armacell weist auf eine zentrale Neuerung der DIN 4140 hin: für kaltgehende und kältemitführende Leitungen, ist der Einsatz von Kälterohrträgern jetzt verpflichtend. Ziel ist die sichere thermische Entkopplung im Befestigungsbereich, eine Grundvoraussetzung zur Vermeidung von Tauwasser, Wärmeverlusten und Folgeschäden.

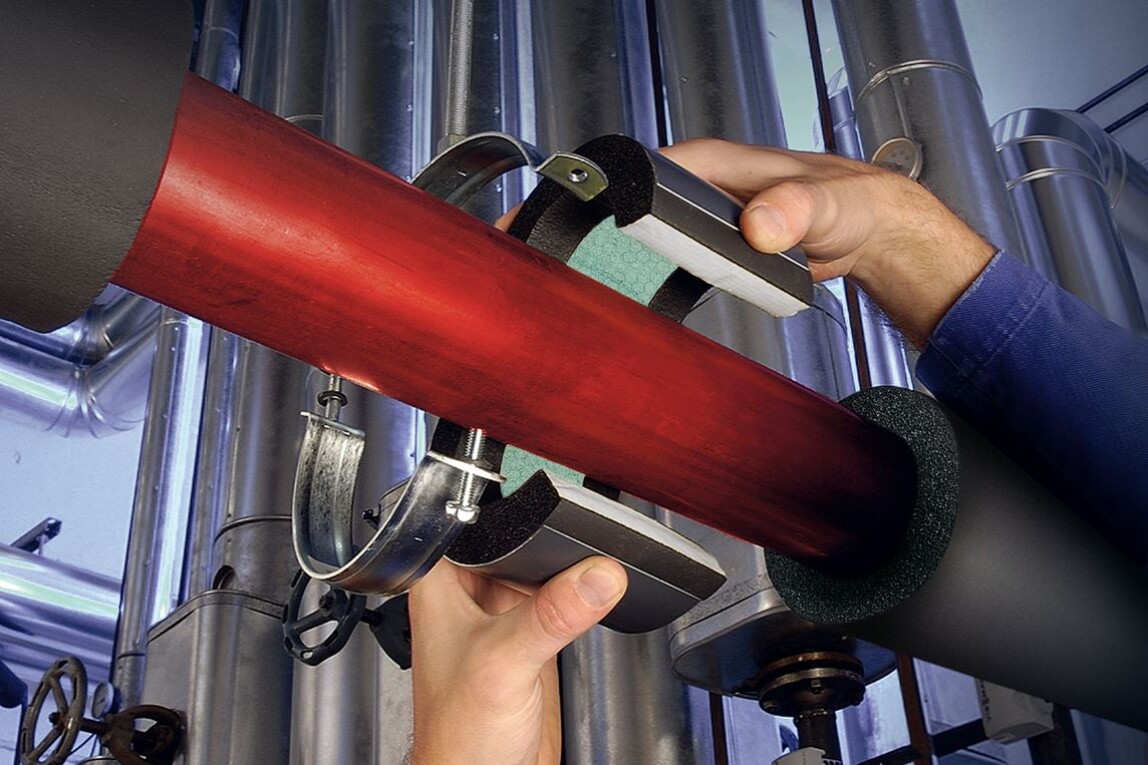

Der ArmaFix Rohrträger erfüllt die Anforderungen der DIN 4140 und sorgt für eine sichere und montagefreundliche thermische Entkopplung im Befestigungsbereich. (Bild: Armacell)

Schwachstelle Rohrbefestigung

Rohraufhängungen gelten als potenzielle Schwachstellen im Dämmsystem – wird eine Rohrleitung nicht zuverlässig thermisch von der Befestigung entkoppelt, entstehen Wärmebrücken und es kann zur Bildung von Tauwasser kommen. Das führt zu Energieverlusten, einem erhöhten Korrosionsrisiko und der Gefahr kostenintensiver Folgeschäden, weshalb herkömmliche Rohrschellen oder ungeeignete Befestigungen ohne wärmebrückenfreie Auflager nicht dem Stand der Technik entsprechen. Die Verwendung einfacher Rohrschellen ist nach der geltenden DIN 4140:2023-05 im Aufhängungs- oder Auflagerbereich von Kälteleitungen nicht zulässig.

Werden solche Befestigungen dennoch eingesetzt, ist die Anmeldung von Bedenken nach § 4 Nr. 3 VOB/B gerechtfertigt, da die normativen Anforderungen nicht erfüllt seien.  Auch systemfremde Kälteschellen auf Basis von PUR- oder PIR-Schäumen sind in Verbindung mit elastomeren Dämmstoffen problematisch. Da gemäß DIN 4140 die Dampfbremsen des Rohrträgers und der angrenzenden Dämmung einander überlappen und funktionsgerecht, z.B. durch Kleben, verbunden werden müssen, ist eine normgerechte Anbindung von PUR-/PIR-Kälteschellen an elastomere Dämmstoffe nur mit aufwendiger Überbauung möglich.

Kälterohrträger ArmaFix

Armacell bietet mit dem Kälterohrträger ArmaFix eine bewährte Lösung, die auf das ArmaFlex Dämmsystem abgestimmt ist und die Anforderungen der DIN 4140 zuverlässig erfüllen kann. Zwischen Rohrleitung und Halterung sorgt ArmaFix für eine sichere thermische Entkopplung und bildet in Kombination mit der ArmaFlex Dämmung ein dauerhaft funktionssicheres Dämmsystem für Kälteanlagen. Er besteht aus geschlossenzelligem Elastomerschaum, in das druckfeste PET-Segmente eingebettet sind. Außenseitig sind sie mit beschichteten Aluminiumblechen verklebt, die sowohl zur Lastverteilung als auch als zusätzliche Dampfbremse dienen. Die Auflagersegmente werden zu 100% aus recycelten PET-Flaschen hergestellt, ein echtes Upcycling-Produkt.

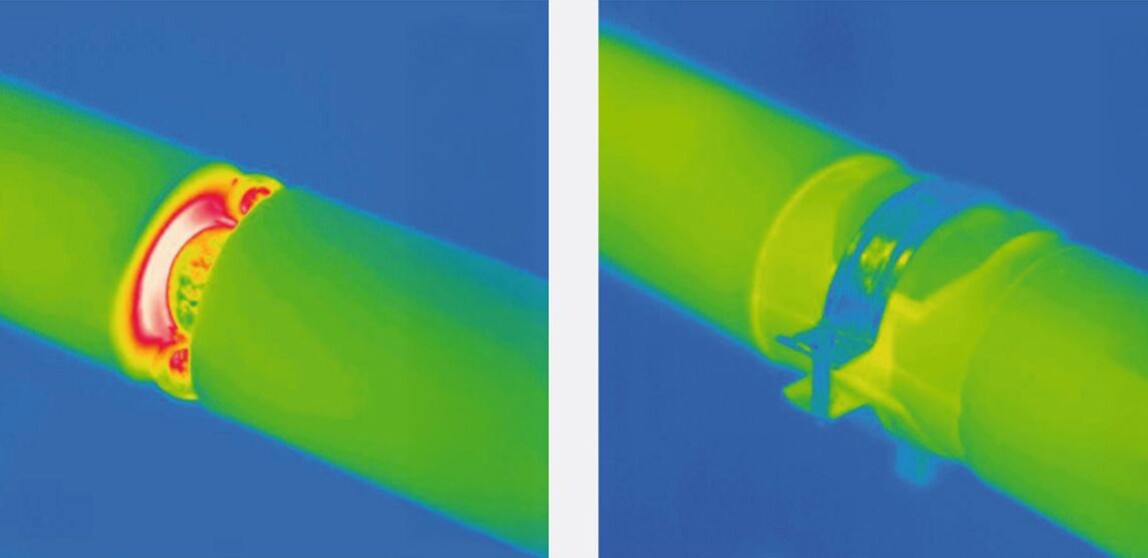

Thermografie: Die thermografische Aufnahme zeigt links deutlich die Wärmeverluste an einer ungedämmten Aufhängung. Die DIN 4140 schreibt daher den Einsatz wärmebrückenfreier Kälterohrträger wie ArmaFix (rechts) verbindlich vor. (Bild: Armacell)

ArmaFix bietet nicht nur eine hohe Sicherheit, sondern zeigt auch, dass der Rohrträger einfacher, sauberer und schneller als handelsübliche Schellen und Rohrträger installiert werden kann, laut Vergleichsberechnungen des Unternehmens. Vom Rohrleitungsbauer wird der einteilige Rohrträger einfach um die Leitung gelegt und mit dem Selbstklebeverschluss geschlossen, anschließend verklebt der Isolierer nur noch die Stirnseiten mit dem Schlauchmaterial.

Produktvielfalt

Erhältlich ist der neue Rohrträger ist in den Produktvarianten ArmaFix AF, als halogenfreie ArmaFix NH Version sowie als raucharmer ArmaFix Ultima Rohrträger. Das System erreicht in Kombination mit ArmaFlex Ultima Schläuchen die Brandklasse B-s1,d0. Der flächige ArmaFix AF Kanalträger steht für Luftkanäle zur Verfügung.

Weitere Informationen können per E-Mail an Armacell angefordert werden.
