Wie ein Aufsatz-Rollladenkasten Fenster stabilisiert

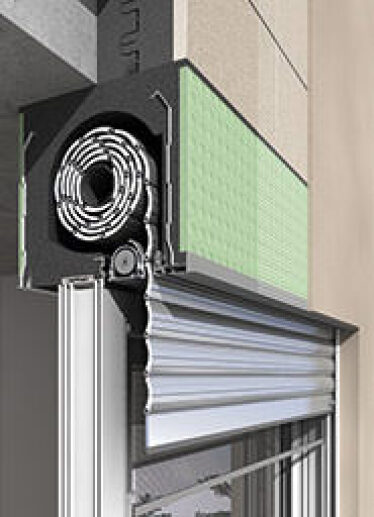

(11.12.2014) Beck+Heun hat mit dem ROKA-TOP Neoline 2 einen Aufsatzkasten in einer bemerkenswert robusten Konstruktion auf den Markt gebracht. So will er dem vollständig lastabtragenden und Fenster befestigenden Rollladenkasten so nah kommen wie kein anderer und ist für alle gängigen Mauerwerksarten in einer Variante für Fenster und einer für Türen erhältlich.
Der Schwachstelle einer „schwimmenden Verbindung“ zwischen Fenster und Aufsatzkasten begegnet der ROKA-TOP Neoline 2 mit einem raumseitig geschlossenen Aufbau. Darüber hinaus kann das Fenster am Dämmkeil des Kastens verschraubt und somit fixiert werden. Für die erforderliche Stabilität an dieser Stelle sorgen insbesondere ...
- eine neue Fensteranschlagschiene aus Aluminium, die den Fenstersitz vordefiniert (Bild), sowie
- ein ebenfalls neues PVC-Aussteifungsprofil, das sich auch im Dämmkeil befindet und den Fensterrahmen zusätzlich fixiert. Ab einer Kastenlänge von 1,75 m ist es mit einer zusätzlichen Stahlarmierung versehen (Bild).

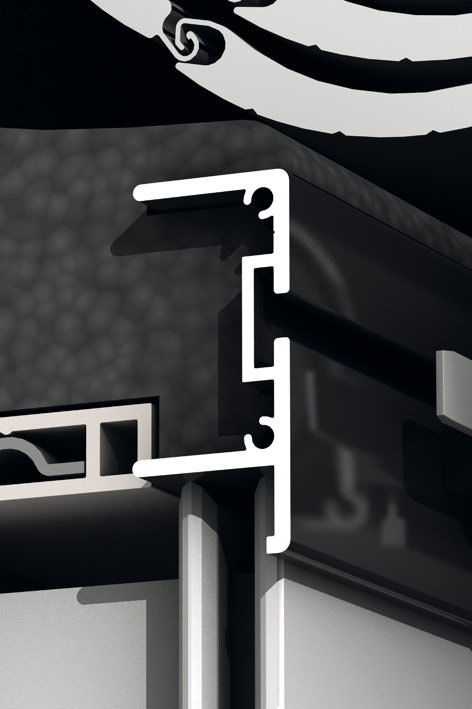

Fensteranschlagschiene (Bild vergrößern) |

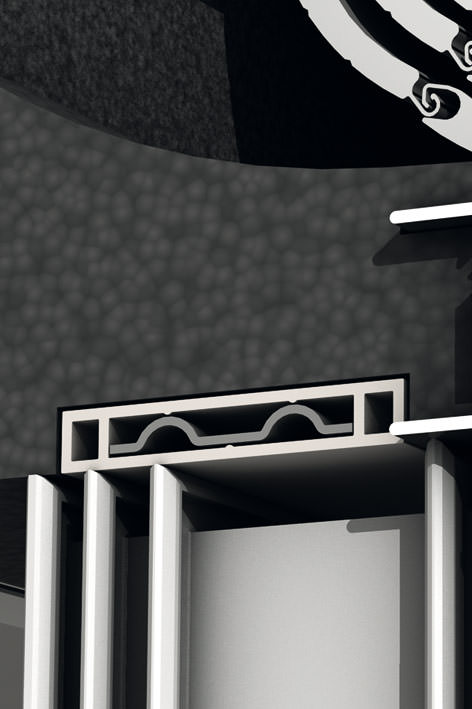

PVC-Aussteifungsprofil (Bild vergrößern) |

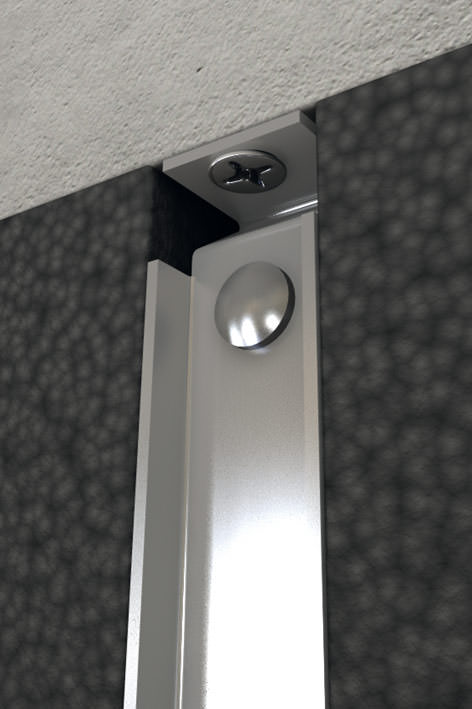

Deckenanker (Bild vergrößern) |
Auch das Problem der Lastabtragung bei geteilten Elementen konnte gelöst werden: Der Aufsatzkasten verfügt nämlich über Deckenanker (Bild), über die er am Sturz bzw. an der Decke verdübelt werden kann. Somit wird das Fenster nicht nur entlastet, sondern auch zusätzlich fixiert.

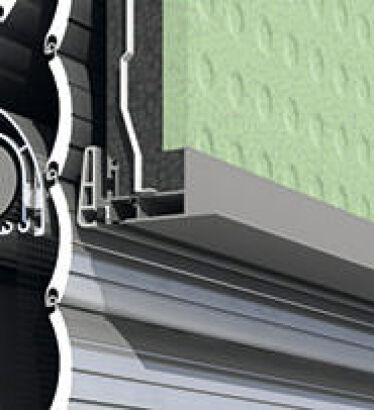

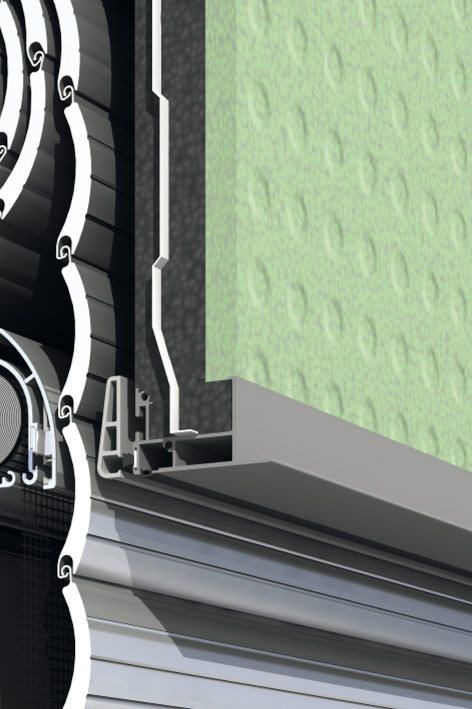

Außerdem wurde der Außenschenkel durch eine neuartige Abschlussschiene zusätzlich stabilisiert (Bild rechts). Sie ermöglicht ferner die Aufnahme des ebenfalls neuen Trichteraufnahmeschlittens sowie einer Bürste zur Abdichtung. Die Abschlussschiene kann mit verschiedenen Außenschienenverbreiterungen an die jeweilige Einbausituation angepasst werden. Und schließlich wurde der gesamte Korpus des Aufsatzkastens mit Verstärkungen versehen.

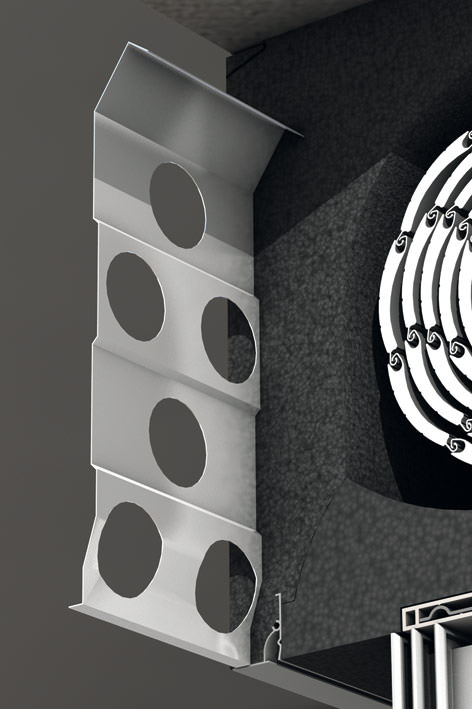

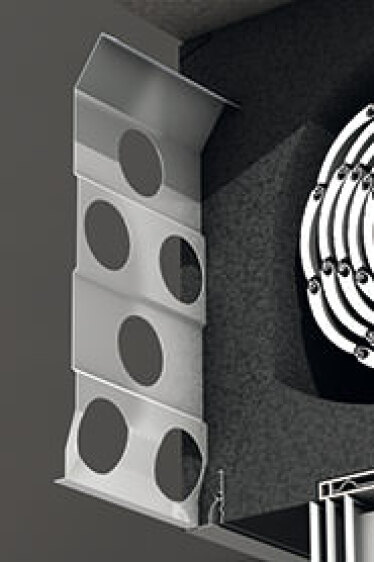

Auch im Hinblick auf die Schenkelstärke hat das neue System zugelegt: Bei Kastengröße 365 beispielsweise ist sie fast doppelt so dick wie die von Standard-Aufsatzkästen. Für zusätzliche Widerstandsfähigkeit sorgen profilierte „Platinum“-Stahlbleche oder -Armierungskörbe, die in den Korpus mit eingeschäumt werden (Bild rechts).
Weitere Informationen zu ROKA-TOP Neoline 2 können per E-Mail an Beck+Heun angefordert werden.
