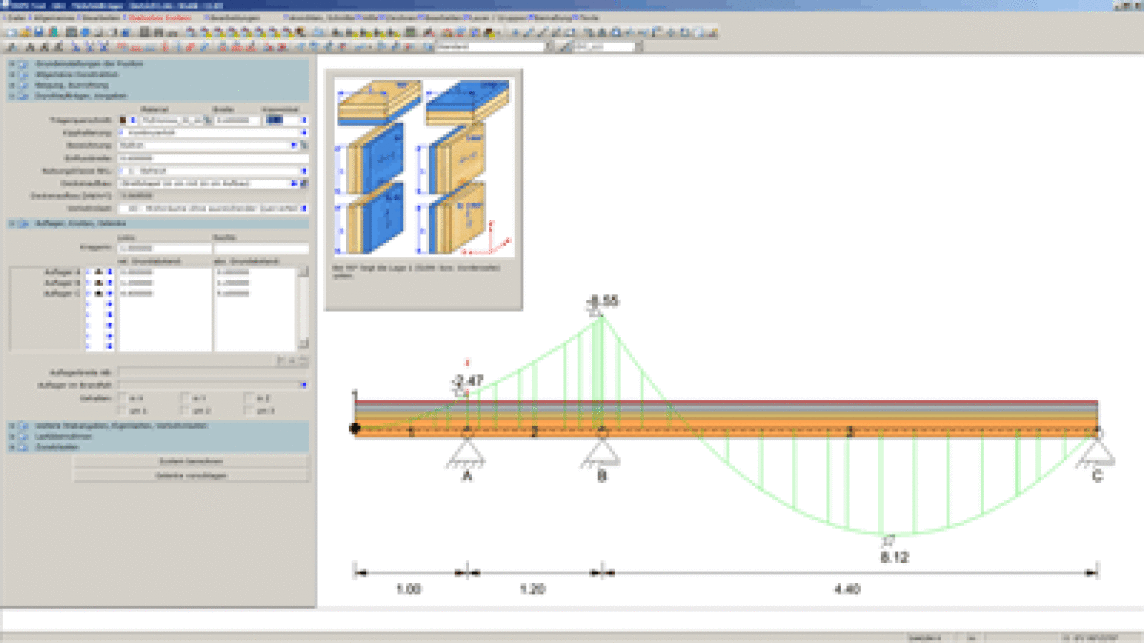

Software für die Bemessung von Bauteilen aus Brettsperrholz als DC-Statik-Modul

(15.2.2012) Die Mitglieder der Studiengemeinschaft Holzleimbau e.V. sind Unterneh­men, die geklebte Bauteile aus Holz herstellen. Dazu gehören auch acht Hersteller von Brettsperrholz. Bauteile aus Brettsperrholz sind überwiegend flächige, teilweise aber auch stabförmige Elemente, die durch kreuzweises Aufeinanderkleben von Lagen aus Schnittholz entstehen. So entstehen massive Holzbauteile, die besonders im Haus­bau - auch im mehrgeschossigen Hausbau - aber ebenso im Industriebau eingesetzt werden.

Die Bemessung von Bauteilen aus Brettsperrholz - also die Festlegung der Querschnit­te und der Verbindungen - ist mit großem Aufwand verbunden. Bisher gab es nur we­nige Programme, die eine solche Bemessung unterstützen. Um die Verwendung von Brettsperrholz zu fördern, hat die Studiengemeinschaft Holzleimbau e.V. beschlossen, die Entwicklung von Modulen zur Bemessung von Brettsperrholz innerhalb des Soft­wareprogrammes „DC-Statik“ zu unterstützen. Verantwortlich dafür war eine Entwick­lungsgemeinschaft, zu der sich das Softwarehaus Dietrich‘s AG aus Neubiberg und Prof. Dr.-Ing. François Colling, Fakultät für Architektur und Bauwesen der Fachhoch­schule Augsburg, zusammengetan hatten. Das Programm DC-Statik ist bei Holzbau­betrieben weit verbreitet.

Für die folgenden Bauteile werden bisher Programme ange­boten:

• Dachelemente rechtwinklig zum First (in Richtung kon­ventioneller Sparren)
• Dachelemente parallel zum First (in Richtung konven­tioneller Pfetten)
• Durchlaufträger für Deckenelemente
• Elemente für Wände und Stützen mit den darin enthaltenen Fenster- und Türstürzen
  • Elemente für Wände und Stützen
  • Fenster- und Türstürze

Für die Berechnung der Schnittgrößen und der daraus folgenden Beanspruchungen wird das Schubanalogieverfahren verwendet. Die Bemessung kann wahlweise nach der Holzbaunorm DIN 1052:2008 oder nach dem Eurocode 5 mit nationalem Anhang er­folgen. Die Dietrich’s AG verfügt über eine zentrale Datenbank mit den Daten aller Brettsperrholz-Hersteller, die bei jeder Änderung aktualisiert wird.

Weitere Informationen zur Bemessung von Brettsperrholz können per E-Mail an Dietrich's angefordert werden.
