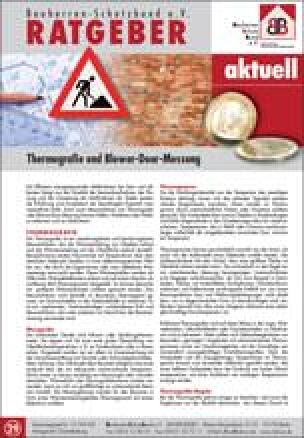

Neuer Ratgeber zur Thermografie sowie Blower-Door-Messung

PDF-Download


(26.5.2013) Zur Effizienz energiesparender Maßnahmen bei Neu- und Altbau gehört, Probleme und Fehler am Bau zu lo­kalisieren. Messverfahren wie Thermografie und Blower-Door-Messung können dabei helfen. Allerdings müssen sie richtig und vor allem von geschulten Fachleuten ausgeführt werden.

Zum Verständnis, wie diese Methoden eingesetzt werden kön­nen, erklärt der Ratgeber zunächst Grundprinzipien der Ther­mografie als zerstörungs- und berührungsloses Messverfahren zum Erfassen der Wärmestrahlung von Objekten und der Wär­meverteilung auf Oberflächen.

• Unter welchen Bedingungen eine aussagekräftige Analy­se möglich ist,
• welche Unterschiede zwischen einer Innen- und Außenaufnahme bestehen und
• welche Schlussfolgerungen daraus zu ziehen sind,

... wird im Folgenden erläutert. Wärmebrücken, Luftundichtheiten und Feuchteschä­den sind dabei richtig zu bewerten. Gewarnt werden Gebäudeeigentümer vor allem vor „günstigen“ Angeboten mit unkommentierten Thermogrammen und vor Haustürge­schäften, bei denen auf Grundlage angeblich aussagekräftiger Gratisthermogrammen Leistungen verkauft werden sollen.

Für die Durchführung tatsächlich aussagefähiger Thermogramme listet der Ratgeber Regeln auf, wie das Beachten ausreichender Temperaturdifferenzen und der Wetter­beeinflussung. Am besten für die Thermografie geeignet ist ein Himmel mit tief­sitzenden Wolken. Dokumentation und Auswertung sollten geschulten Personen mit Kenntnissen in Messtechnik und Bauphysik vorbehalten bleiben.

Auch bei der Blower-Door-Messung

... erläutert der Ratgeber zunächst das Prinzip der Luftdichtheitsmessung nach dem Differenzdruckverfahren. Aus einem von einem Gebläse erzeugten Über- und Unter­druck und dem Vergleich der gemessenen Luftströme lässt sich errechnen, ob das Ge­bäude ausreichend luftdicht ist. Wichtig ist, diese Messung vor dem Ausführen von Trockenbaumaßnahmen durchzuführen. So erfolgt gleichzeitig eine Qualitätskontrolle.

Nach einem Abschnitt, der Vorschriften, Normen und Grenzwerte für das Blower-Door-Verfahren behandelt, geht der Ratgeber erneut auf die dafür geltenden Regeln ein. Vorkehrungen für eine erfolgreiche Messung sind beispielsweise das Abdichten bereits vorhandener Gebäudeöffnungen, das Öffnen aller Innentüren und ebenso das Beach­ten der Witterungseinflüsse und Windgeschwindigkeiten.

Blower-Door Messungen sind, um erfolgreich zu sein, ebenso von erfahrenen Fachleu­ten durchzuführen wie die Thermografie. Beide Methoden ersetzen keinesfalls eine fachgerechte Planung des Gebäudes und die Ursachensuche. Auch darauf weist der Ratgeber hin.

Der Ratgeber ist kostenlos unter bsb-ev.de > Ratgeber & Checklisten > Ratgeber Aktuell als Download zur Verfügung (direkter PDF-Download).
