Dlubal: Neue Features in den Statikprogrammen RFEM 6 und RSTAB 9

(20.6.2025) Dlubal Software hat die Statikprogramme RFEM 6 und RSTAB 9 sowie das Querschnittsprogramm Rsection um neue Features erweitert. Ergänzt wurden Funktionen in den Add-Ons „Stahlanschlüsse” und „Geotechnische Analyse” sowie der „Bemessungsstreifen-Assistent” und der „Schneelast-Assistent”.

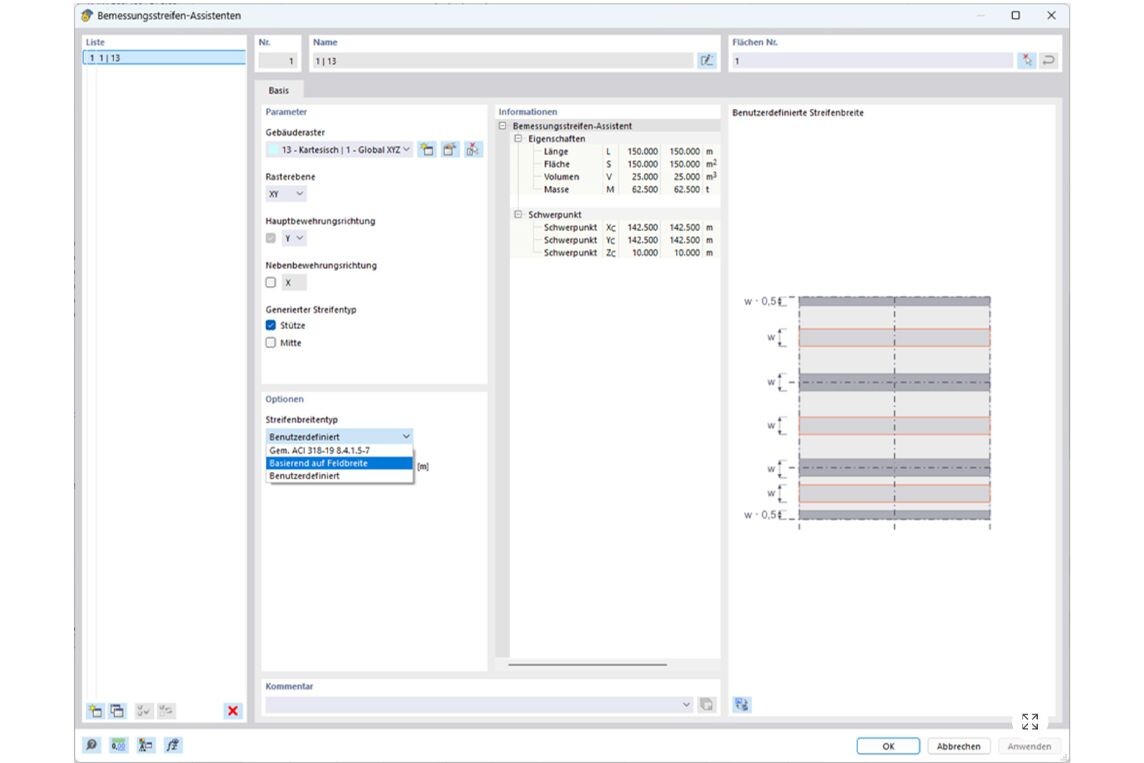

Bemessungsstreifen-Assistent für Gebäuderaster (Bild: Dlubal)

Bemessungsstreifen

Bemessungsstreifen ermöglichen ein wirtschaftliches Verlegen der Bewehrung.

• Auf Bemessungsstreifen-Definition folgt Generierung der Ergebnisstäbe
• Ereignisstäbe integrieren die Schnittgrößen von Flächen
• Automatische Berechnung der Verankerungslänge der Bewehrung bei Bemessung der Ergebnisstäbe
• Bemessungsstreifen-Assistent ermöglicht Generierung der Bemessungsstreifen auf Basis der Abmessungen eines Gebäuderasters
• Breite der Streifen kann automatisch basierend auf Spannweite und Länge (gemäß ACI 318-19, 8.4.1.5-7) oder basierend auf der reinen Spannweite berechnet werden
• Angabe einer benutzerdefinierten Breite möglich

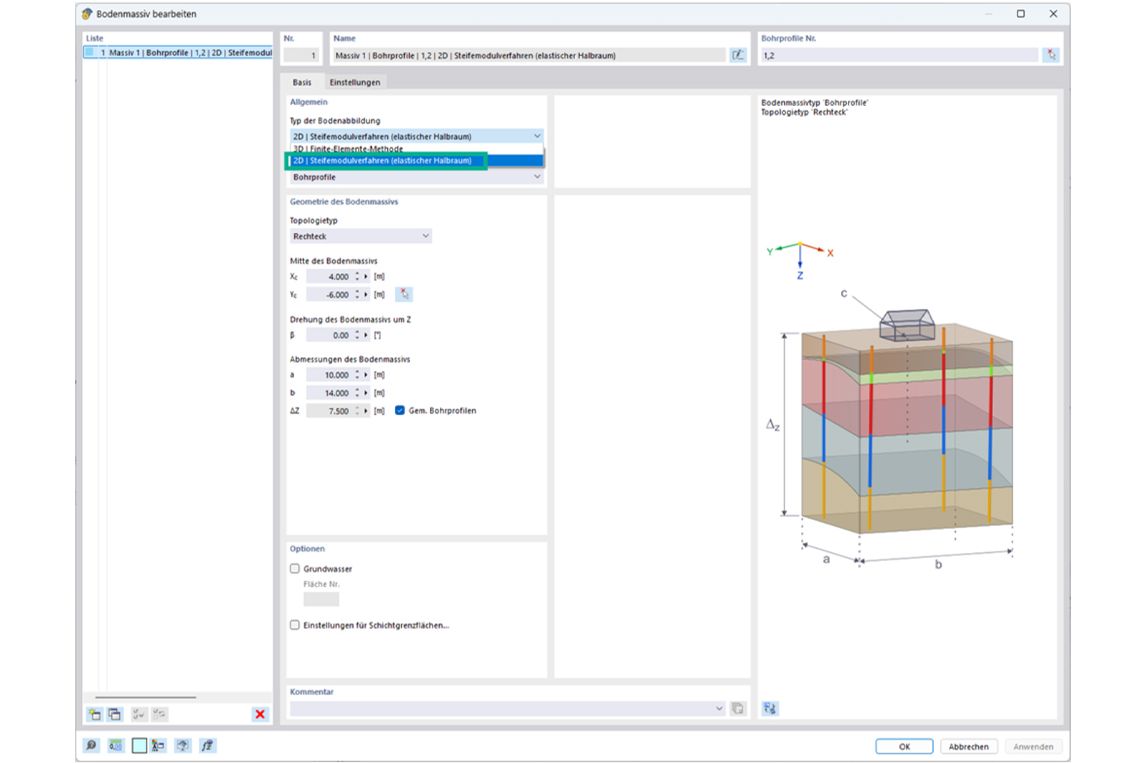

Bodenmodellierung mit dem Steifemodulverfahren (Bild: Dlubal)

Steifemodulverfahren

Das Steifemodulverfahren ('RF-SOILIN' in RFEM 5) kann im Add-On Geotechnische Analyse als Bodenabbildung ausgewählt werden. Leistungsmerkmale der Lösung umfassen u.a.:

• Realistische Abbildung der Gebäude-Boden-Interaktion mittels Flächenlager nach nichtlinearem Verfahren
• Berücksichtigung mehrerer Bodenproben (Sondierungen), auch außerhalb des Gebäudes möglich
• Berücksichtigung von Grundwasserspiegel, Seiteneffekten durch Aushub und fester unterster Bodenschicht
• Elementweise Berechnung der Bettungskoeffizienten
• Steifemodulverfahren für beliebige Kombinationen
• Übernahme der Bettungskoeffizienten für weitere Kombinationen möglich

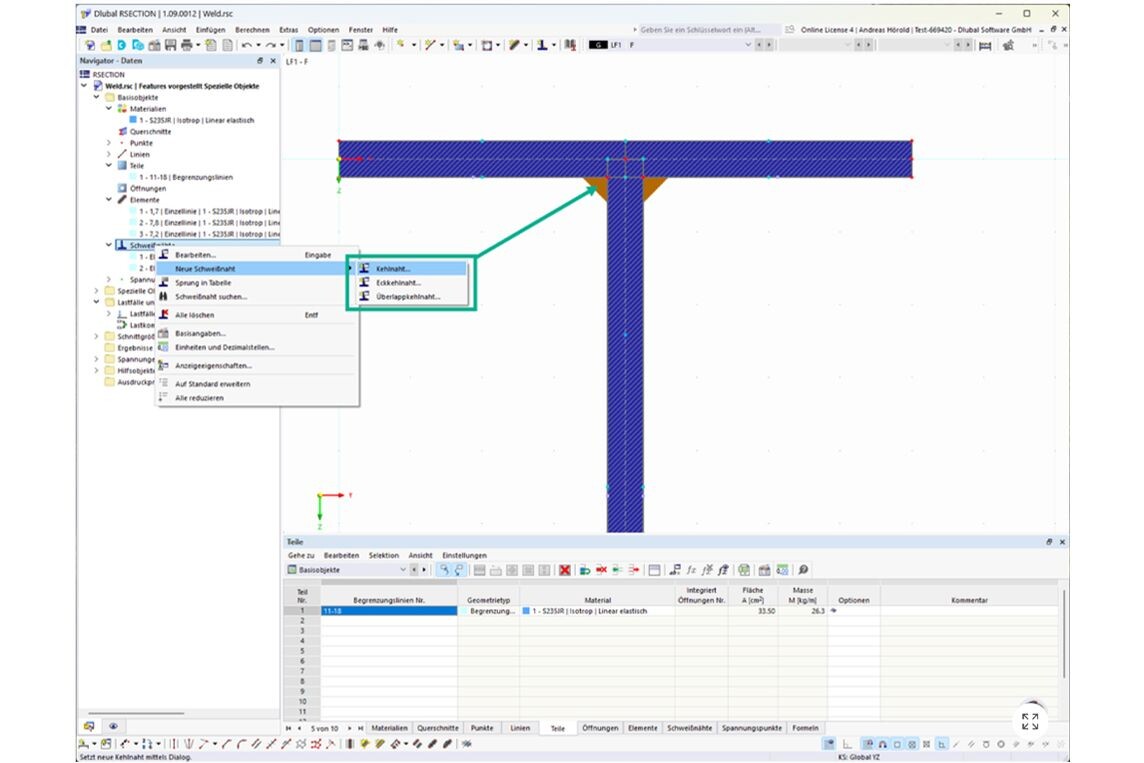

Schweißnahtspannung in Rsection (Bild: Dlubal)

Querschnittsdefinition von Schweißnähten

• Definition von Schweißnähten (Kehlnähte, Eckkehlnähte, Überlappkehlnähte) für dünnwandige Querschnitte in Rsection möglich
• Schweißnahtspannungen lassen sich anschließend berechnen

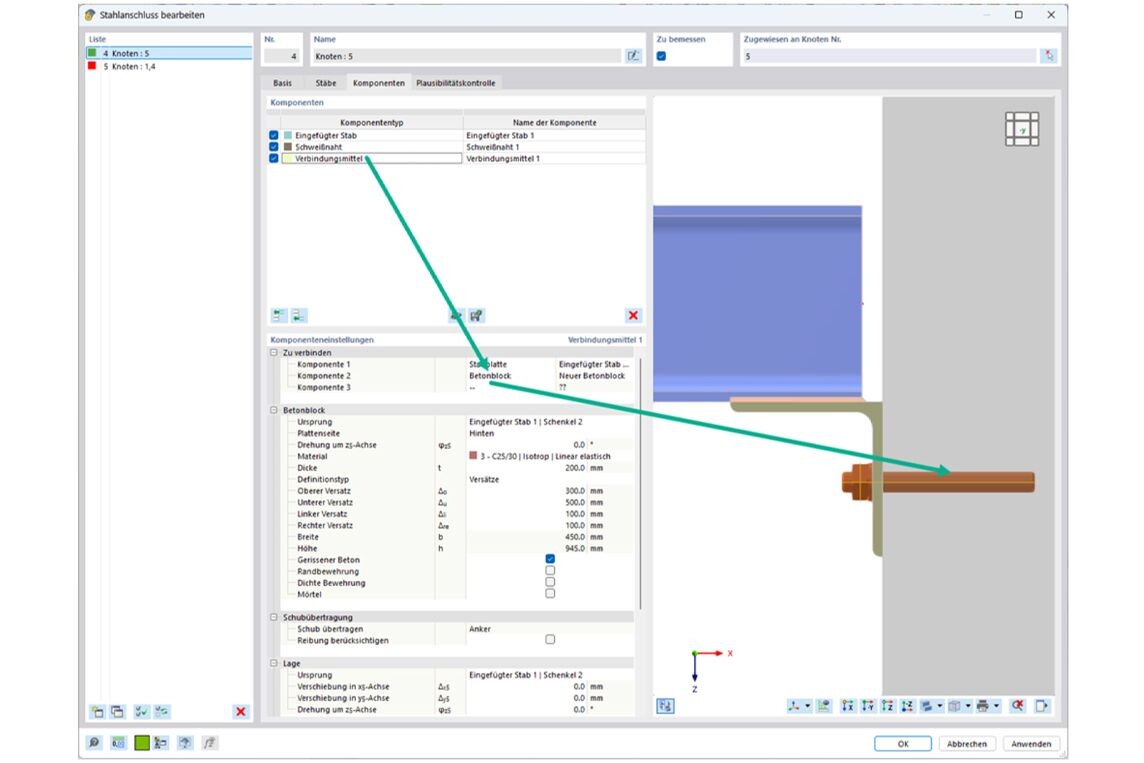

Betonanker im Add-On Stahlanschlüsse definieren (Bild: Dlubal)

Verbindungsmittel - Anker in Betonblock

• Definition von Ankern in einem Betonblock mittels der Komponente „Verbindungsmittel” im Add-On Stahlanschlüsse möglich

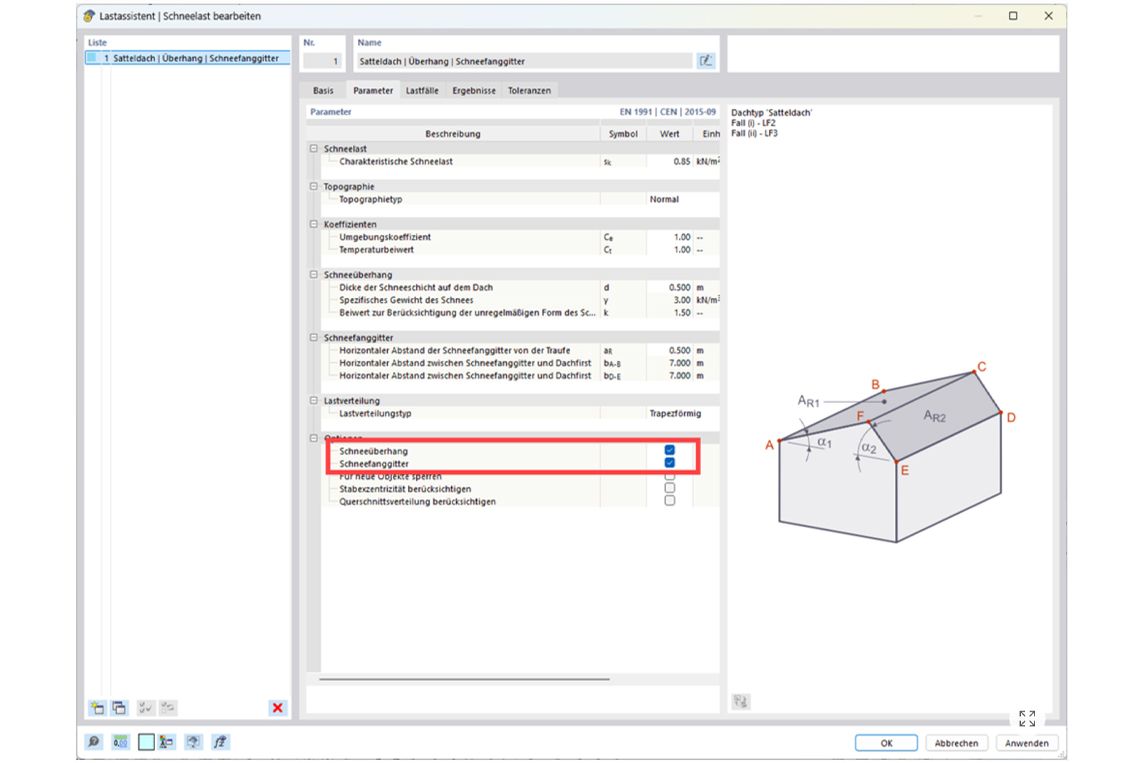

Berücksichtigung von Schneeüberhang und Schneefanggitter im Schneelast-Assistent (Bild: Dlubal)

Schneeüberhang und Schneefanggitter

• Berücksichtigung von Schneeüberhang und Schneefanggitter bei der Schneelastgenerierung nach Eurocode im Schneelast-Assistenten möglich

Weitere Informationen können per E-Mail an Dlubal Software angefordert werden.
