Dlubal: Neuerungen in RFEM 6, RSTAB 9 und Add-Ons

(29.9.2025) Dlubal Software hat die Statikprogramme RFEM 6 und RSTAB 9 inklusive Add-Ons erneut erweitert. Neben der Integration neuer Funktionen wurden Assistenten verbessert, Anwendungsmöglichkeiten erweitert sowie der (3D-)DXF-Export optimiert. Die Neuerungen umfassen:

Multiple Kombinationsassistenten

• Beim Lastfallklassifizierungs- und Kombinationsassistent besteht die Möglichkeit bis zu 5 Lastfallklassifizierungen und Kombinationsassistenten in einem Modell zu verwenden.

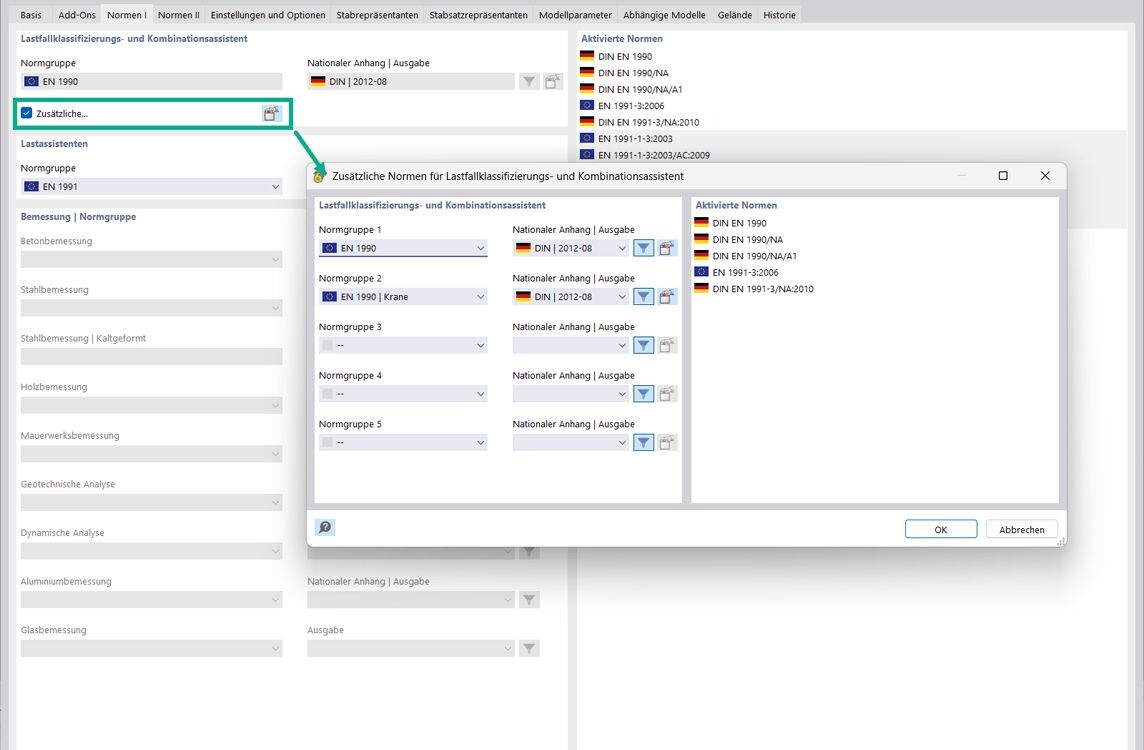

Multiple Kombinationsassistenten (Bild: Dlubal)

Typ für Linien „Linienkopplung”

• Linienkopplungen stellen zum nächstliegenden Objekt eine Verbindung in Form einer starren Kopplung her.
• Für die Suche nach naheliegenden Objekten können bspw. Suchbereich, zu suchende Objekttypen, sowie auszuschließende Objekte festgelegt werden.
• Liniengelenke lassen sich ebenfalls definieren.

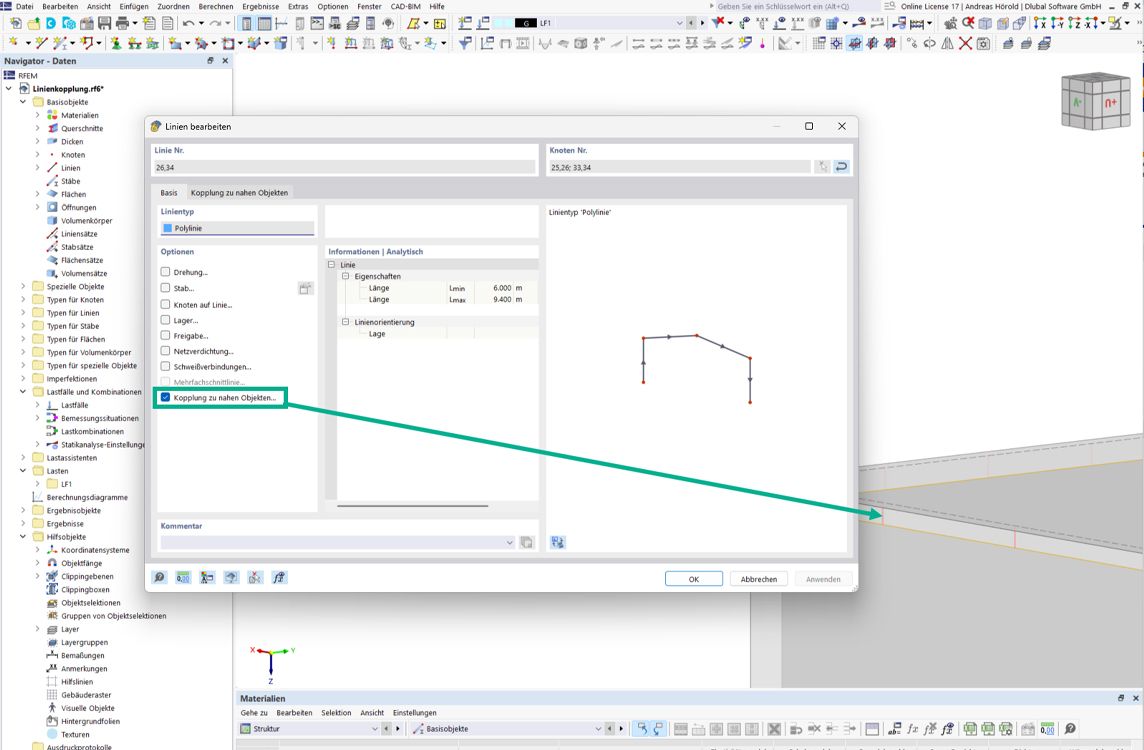

Typ für Linien „Linienkopplung” (Bild: Dlubal)

Dlubal API (gRPC) für RFEM und RSTAB

• Die Dlubal-API ist gRPC-basiert.
• Sie steht für nahezu alle Modellierungs- und Berechnungsfunktionen zur Verfügung, die das programminterne Erstellen, Ändern oder Analysieren von Modellen ermöglichen.

Fundamenttyp „Köcherfundament”

• Köcher- und Blockfundamente können nun im Add-On Betonfundamente bemessen werden.
• Es lassen sich glatte oder raue Köcherinnenseiten berücksichtigen.

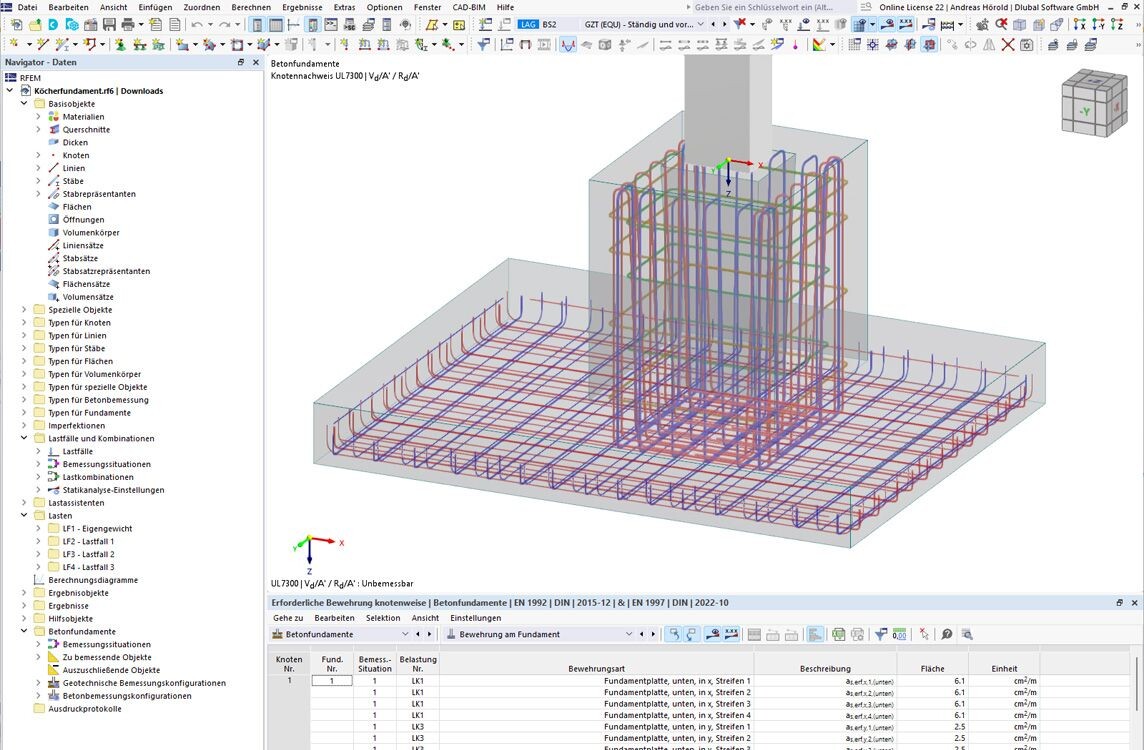

Fundamenttyp „Köcherfundament” (Bild: Dlubal)

Gerüstlager

• Für temporäre Tragwerke (z.B. Arbeitsgerüste oder Baustützen) können Gerüstlager definiert werden.
• Die Nichtlinearität „Gerüstgelenk” bei den Knotenlagerdrehfreiheitsgraden φX und φY ermöglicht das Erzielen der von den Normenwerken EN 12811-1 und EN 1065 geforderten Lösung.

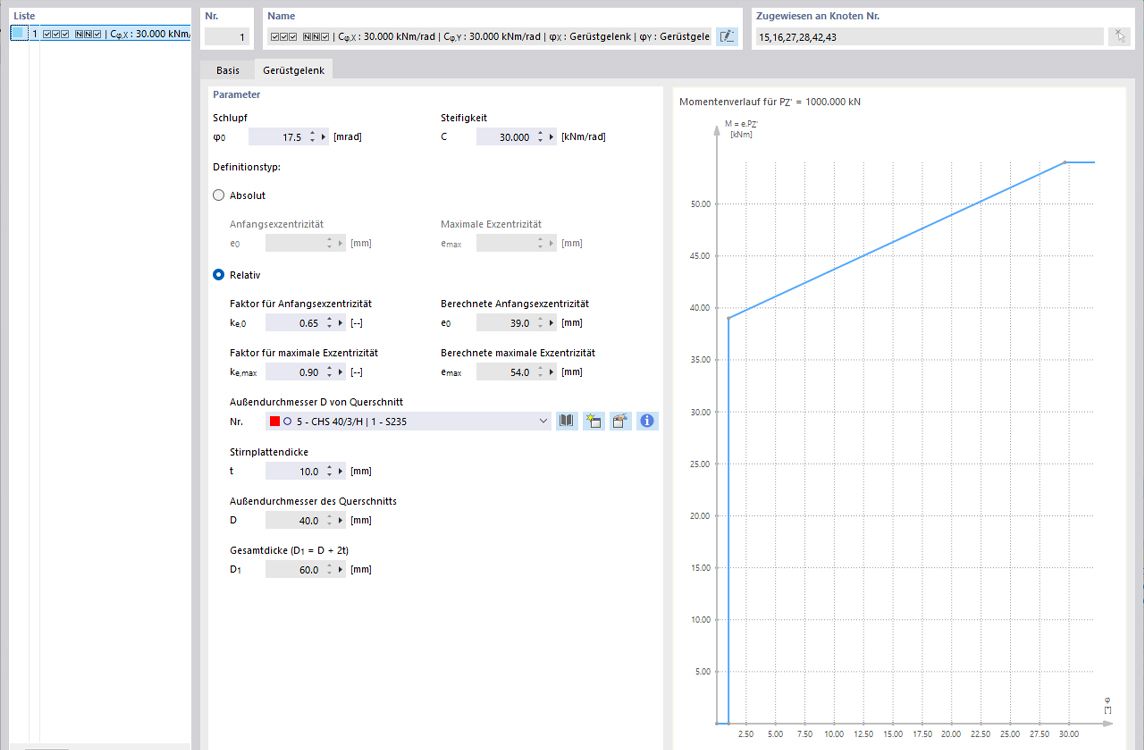

Gerüstlager (Bild: Dlubal)

Lastassistent Wanderlast - nun auch an Stäben

• Der Lastassistent Wanderlast erlaubt nun ebenfalls das Generieren von Wanderlasten auf Stäben.
• Es lassen sich Einzellasten oder Lastmodelle aus mehreren Lasten ansetzen.

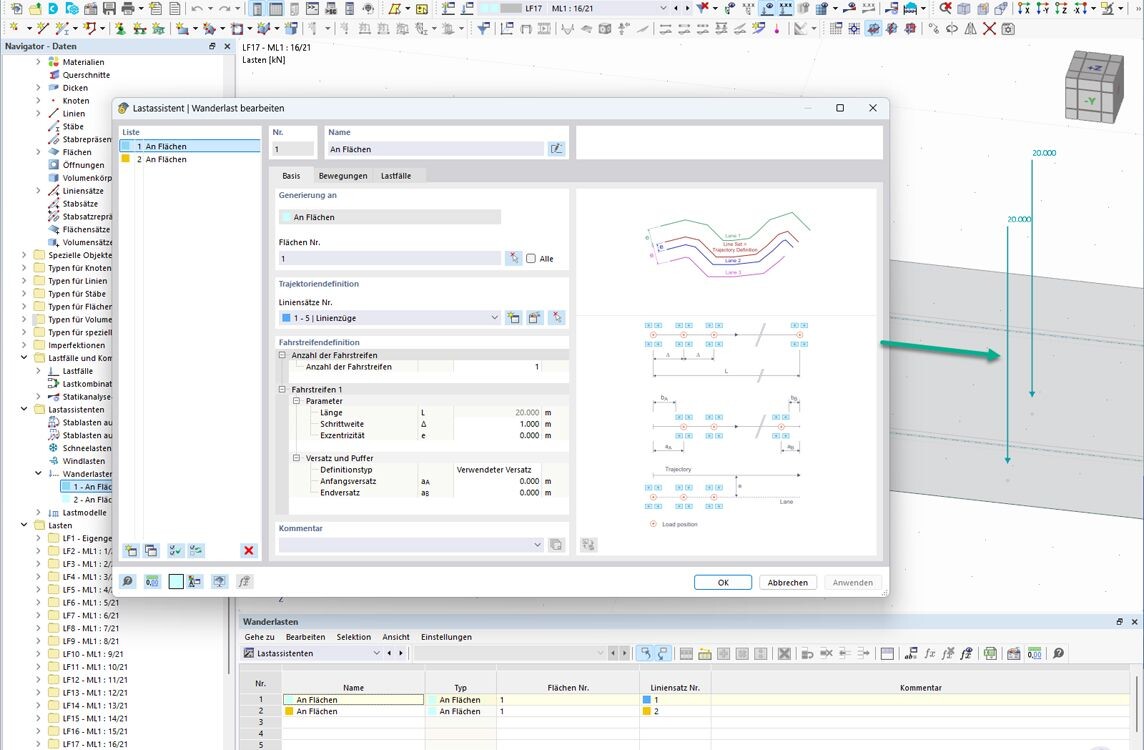

Lastassistent Wanderlast - nun auch an Stäben (Bild: Dlubal)

DXF-Exporte

DXF-Export einer 3D-Szene

• „3D-Szene in DXF exportieren” ermöglicht den Export von Linien unter Berücksichtigung der Sichtbarkeiten.
• Je nach Rendering-Einstellung können auch Berandungslinien von Stäben und Flächen, Mittellinien von Bewehrungen, Stahlanschlussgrafiken usw. ausgegeben werden.

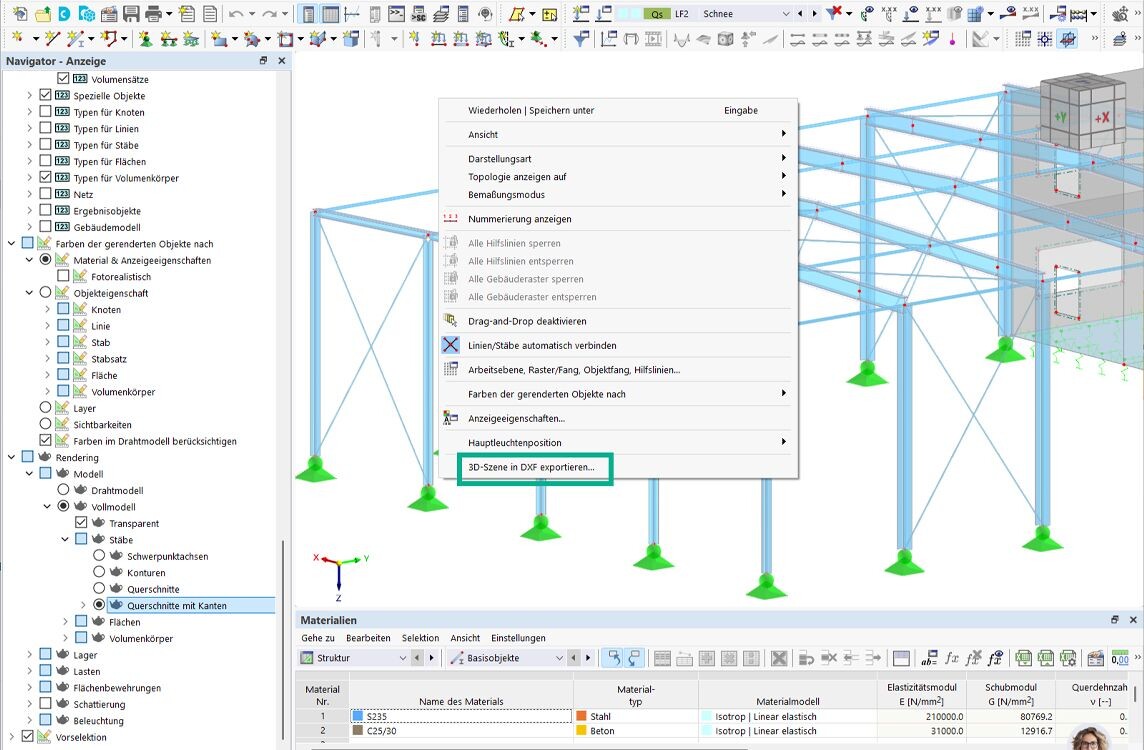

Export einer 3D-Szene in DXF (Bild: Dlubal)

3D-DXF-Export von Stahlanschlüssen

• Im Add-On Stahlanschlüsse kann eine DXF-Datei aus der Anschlussgeometrie erzeugt werden.
• Die ausgegebenen 3D-Linien-Modelle können in CAD-Programmen eingelesen und weiterverarbeitet werden.

Weitere Informationen können per E-Mail an Dlubal Software angefordert werden.
