Neue Kühllast- und Raumtemperaturberechnung nach VDI 2078/6007

(24.7.2012) Solar-Computer bietet mit dem neuen Programm „Kühllast/Jahressimula­tion VDI 2078 und Energiebedarf VDI 2067-10“ (Best.-Nr. W38) die vollständige Um­setzung der neuen Ausgaben 2012 der VDI 2078, VDI 6007 und VDI 2067-10.

Das Programm W38 realisiert die Berechnung des instationären Verhaltens und der maximalen Kühllast von Räumen und Gebäuden in Deutschland gemäß Ausgabe 2012 der VDI 2078; auf Grundlage der Berechnung der dynamischen stündlichen Raumtem­peraturen und operativen Temperaturen mit allen Einflussfaktoren der Geometrie, Bau­physik, Nutzung, inneren und äußeren Lasten und Betriebsweisen.

Der Anwender kann wählen zwischen dem ...

• Standard-Verfahren der Kühllastberechnung nach VDI 2078 „aperiodischer Fall“ mit Bestimmung von Auslegungstag CDD (Cooling Design Day) und Auslegungs­periode CDP (Cooling Design Period) sowie
• dem Sonderfall „periodischer eingeschwungener Zustand“ mit Wiederholung des CDD bis zum Abbruchkriterium.

Etwa 100 deutsche Standorte mit ihren geografischen Koordinaten und zugeordneter VDI Kühllastzone sind abrufbar. Die Zuordnung kann angepasst werden. Die Option „Großstadtzentrum“ führt zur Anhebung des Außentemperatur-Niveaus und einer Re­duzierung des Tag/Nacht-Gefälles.

One-Click-Assistent

Ein Klick genügt, um mit dem One-Click-Assistenten alle nach VDI 2078 geforderten Bauteildaten aus der U-Wert-Berechnung zu übernehmen. Bei Bedarf lässt sich aus dem Bauteil-Dialog direkt in die U-Wert-Berechnung springen.

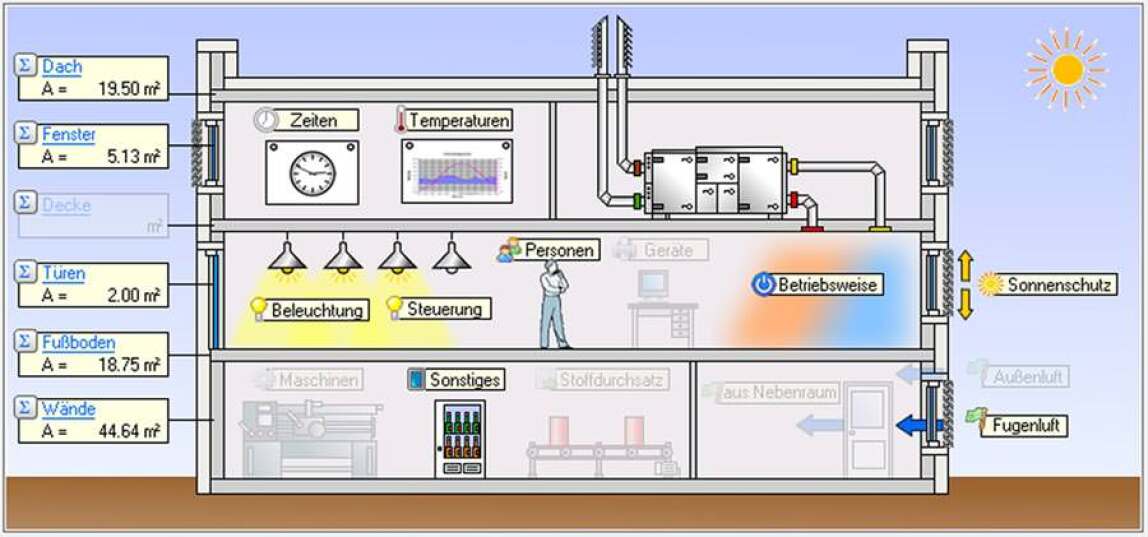

Analog zur Software „Energieeffizienz“ (DIN V 18599) hat Solar-Computer die grafi­sche Steuerung der Gebäudedaten-Bearbeitung in die Software W38 übertragen: In einem Gebäudeschema sind alle Datenbereiche der VDI 2078 visualisiert und mit Klick­möglichkeiten animiert, die sofort zu den Bearbeitungs-Dialogen führen für ...

• Hüllfläche,
• Betriebs- und Nutzungszeiten,
• innere Wärmequelle,
• Infiltration und Grundlüftung,
• Betriebsweise,
• Raum-Soll- und Zulufttemperaturen sowie
• Sonnenschutz.

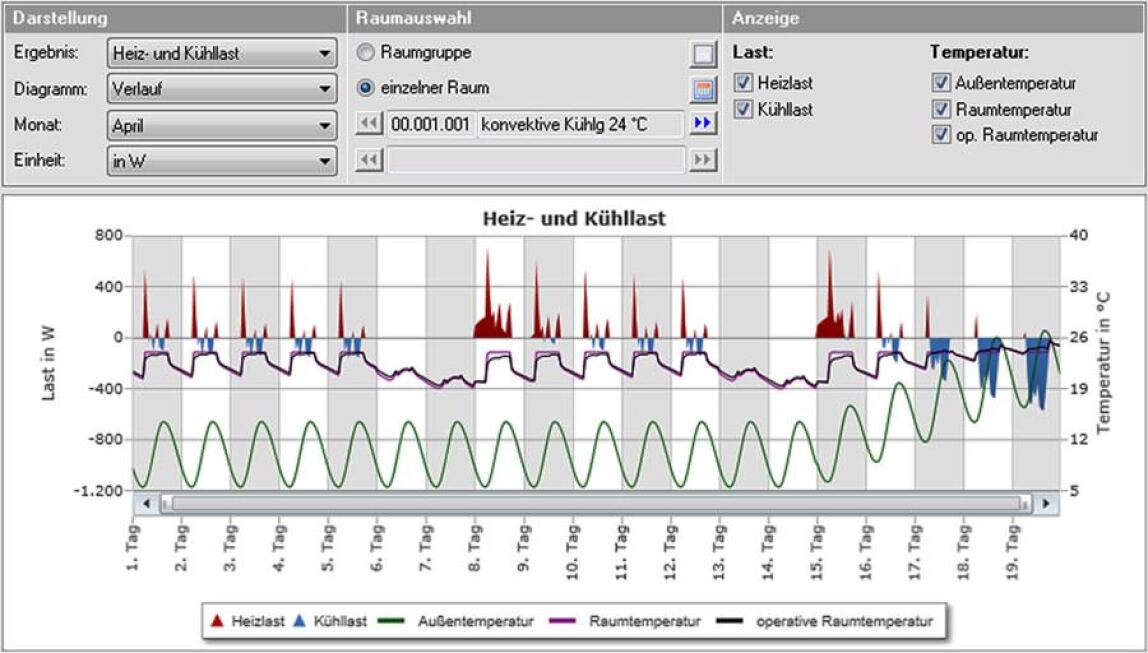

Eine weitere Besonderheit ist die grafische Sofortkontrolle. Im Dialog „Raumdaten bearbeiten“ werden für alle Datenbereiche der VDI 2078 die Lasten der Personen, Be­leuchtung, etc. sofort im Tagesverlauf nach ihren Anteilen visualisiert, umschaltbar für Arbeits- und Nichtarbeitstag.

Die Software unterstützt mit den Randbedingungen der VDI 2078 den Rechenkern der VDI 6007-1 sowie das Strahlungsmodell der VDI 6007-3 und ist komplett für alle Test­beispiele nach VDI 6020-1 bzw. VDI 2078 validiert.

Weitere Informationen zur Kühllast- und Raumtemperaturberechnung können per E-Mail an Solar-Computer angefordert werden.
