PERI Einrüstung der Augsburger Ulrichsbasilika

(7.3.2024) Um Sanierungsarbeiten an Kirchen sicher und fachgerecht ausführen zu können, müssen die Arbeits- und Schutzgerüste geometrisch und statisch jeweils projektspezifisch an das oftmals komplexe Kirchenbauwerk und die Gegebenheiten vor Ort angepasst werden. Bei der Turmeinrüstung der Augsburger Ulrichsbasilika (siehe Google-Maps) wurden drei statisch unterschiedliche Systeme berücksichtigt.

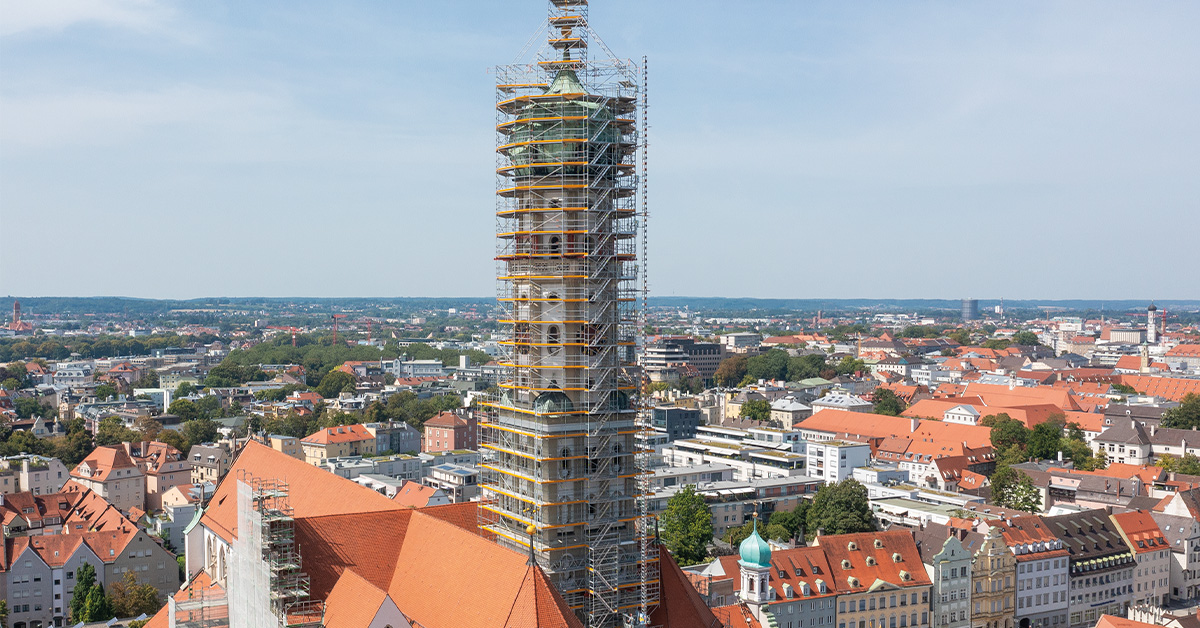

Die Turmeinrüstung der Augsburger Ulrichsbasilika. (Bild: PERI Deutschland)

Natur- und Umweltschutzauflagen

Im 93 m hohen Zwiebelturm der spätgotischen Augsburger Ulrichsbasilika aus dem Jahr 1594, leben Wanderfalken und Fledermäuse. Aufgrund der daraus resultierenden natur- und umweltschutzrechtlichen Belange, fand die Turmeinrüstung im Frühjahr 2023 in einem ersten Montageabschnitt nur bis unterhalb der Balustrade statt. Erst nachdem die jungen Wanderfalken flügge waren, wurde die Kompletteinrüstung bis zur Turmspitze in 93 m Höhe fortgeführt.

Integrierte Plattform

Zu Beginn der Einrüstung auf der Ostseite des Kirchturms wurde in knapp 10 m Höhe eine Schwerlastplattform integriert. Lastverteilende HEB-Träger und SRU Stahlträger des Variokit Baukastensystems überbrücken einen Vorbau und dienen als Aufstellfläche für Gerüstaufzug und Treppenturm. Außenseitig unterstellte PERI UP Traggerüsttürme leiten die Lasten in den tragfähigen Untergrund ab.

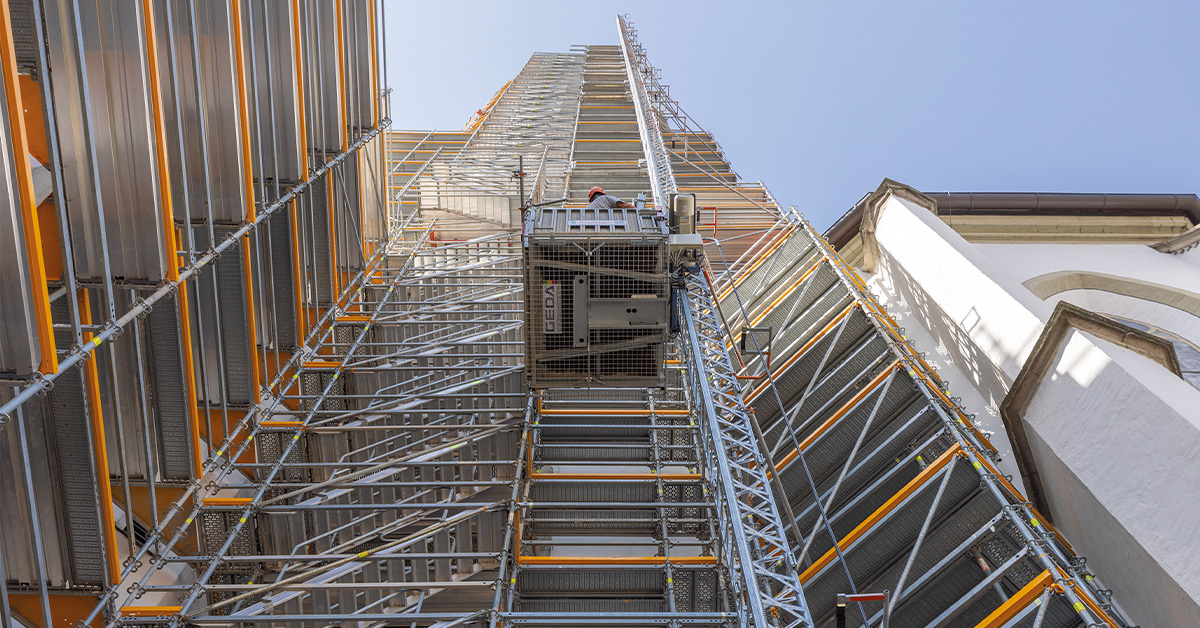

Oberhalb der Schwerlastplattform führen Gerüstaufzug und Treppenzugang bis ganz nach oben zum zwiebelförmigen Turmhelm. (Bild: PERI Deutschland)

Turmeinrüstung

Ab ca. 35 m Höhe, oberhalb der dreiseitig umschließenden Dachkonstruktion der Basilika, erfolgte die Turmeinrüstung des „Afraturms” auf Basis des PERI UP Gerüstbaukastens. Eine Lastabtragung über die Dachkehlen ist bauwerksbedingt nicht möglich. An der Süd-, West- und Nordseite wurde knapp oberhalb der geneigten Dachflächen eine Konsolbühne realisiert. Die Auflagerkonstruktion für das darüber angeordnete Turmgerüst ist aus Variokit Systembauteilen gebildet. In den Eckbereichen werden die Lasten über, mittels Klebeanker befestigte, Auflagerschuhe in den Turm abgeleitet.

Bis zur Spitze

Die PERI UP Einrüstung berücksichtigt insbesondere, dass auf halber Turmhöhe der quadratische Querschnitt in einen achteckigen übergeht. Oberhalb der Balustrade stabilisiert in 65 m Höhe eine zweite, abgehängte und innerhalb des Turms verspannte Variokit Konsollage das nun oktogonal ausgeführte Turmgerüst.

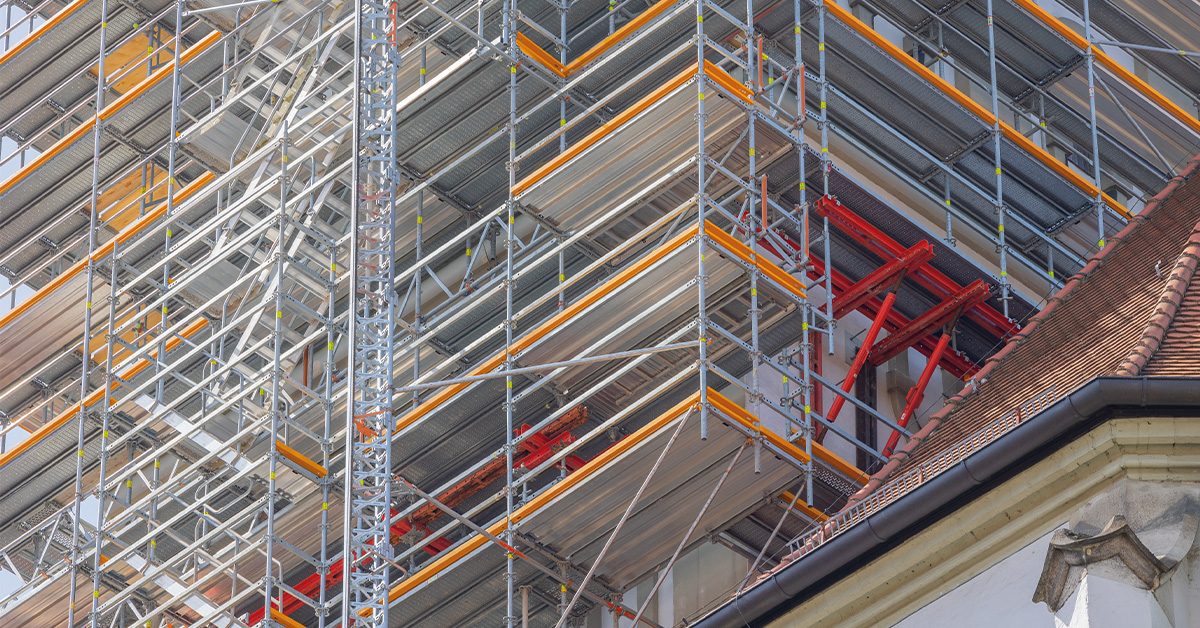

Oberhalb der dreiseitig umschließenden Dachkonstruktion der Basilika bildeten Variokit Konsolbühnen die Basis für das darüber angeordnete Turmgerüst. (Foto: PERI Deutschland)

Innerhalb der sechs Gerüstlagen zwischen Querschnittsänderung und Konsolgerüst sind die, als Stand- und Hängegerüst ausgeführten, Gerüstfelder kaum sichtbar ineinander verzahnt. Ganz oben passte sich das Gerüst eng an den zwiebelförmigen Turmhelm an.

PERI Systeme und Service

Das metrische Grundraster des PERI UP Gerüstbaukastens erlaubt geometrische Anpassungen an das Kirchenbauwerk in 25-cm-Schritten mit Systembauteilen. Da auch der Variokit Ingenieurbaukasten auf dem metrischen Raster basiert, sind beide Baukastensysteme kompatibel.

PERI Ingenieure unterstützen die Verantwortlichen bei der Gerüstplanung sowie bei der statischen Berechnung zum Nachweis der Standsicherheit und zur Bemessung der Gerüstlösung.

Weitere Informationen können per E-Mail an PERI Vertrieb Deutschland GmbH & Co. KG angefordert werden.
