Fischer Installationssysteme für Sprinkleranlagen

(2.5.2025) Mit ihrer hohen Lösch- und Meldeeffektivität bei Brandgefahr sind Sprinkleranlagen häufig standardmäßig vorgesehen und werden flächendeckend installiert. Fischer bietet Sprinklerschlaufen, Rohrschellen, Trägerklammern und Befestigungselemente, welche von den Organisationen der Sachversicherer FM und VdS objektiv auf ihre Sicherheit geprüft sind. Sprinklertaugliche Dübel und Anker tragen zudem eine CE-Kennzeichnung auf der Grundlage der entsprechenden ETA.

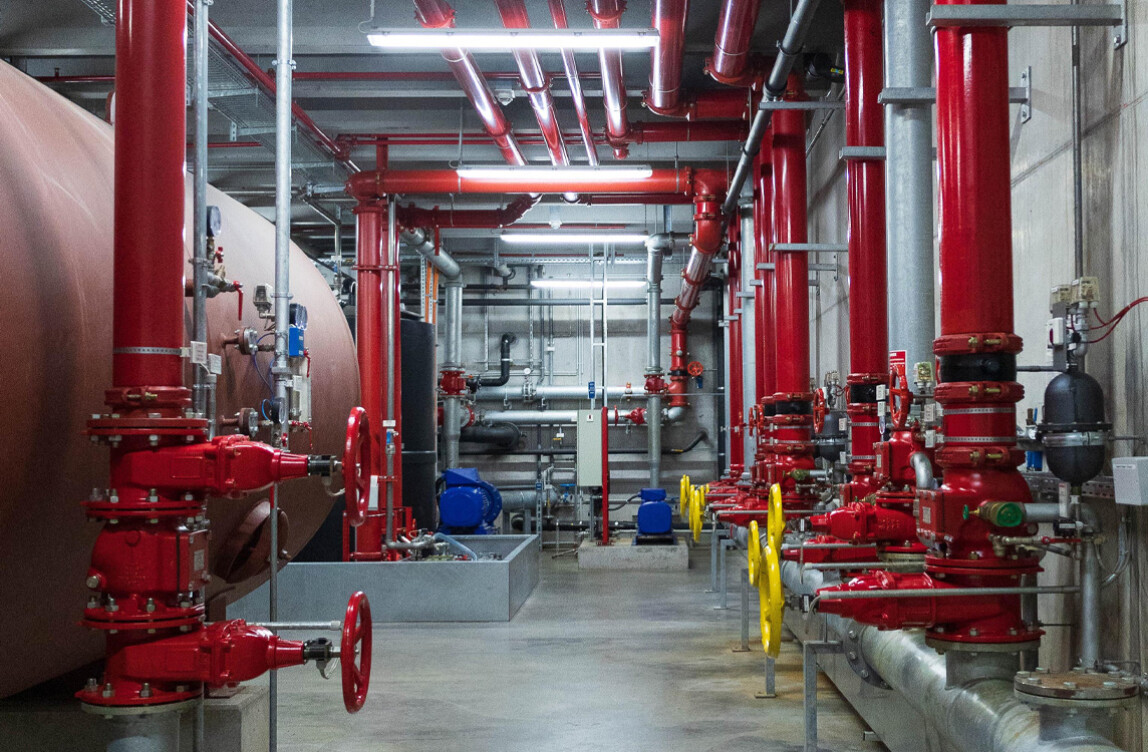

Fischer bietet Installationssysteme, deren Zulassungen der Organisationen der Sachversicherer FM und VdS die objektiv geprüfte Sicherheit zum Einsatz in Sprinkleranlagen geben. (Bild: Fischer)

Richtlinien

Es greifen:

  • der europäische VdS-Standard (VdS CEA 4001),
  • die EN 12845 (europäische Norm) (nahezu wortgleich),
  • der amerikanische FM-Standard 1951 (Factory Mutal Insurance Company, FM Global),
  • der ULStandard (Underwriters Laboratories, UL) basierend auf NFPA 13 (National Fire Protection Association, NFPA).

Die amerikanischen Regelwerke korrespondieren untereinander und mit den europäischen Normen und Richtlinien – mit letzteren in Bezug auf die Anforderungen an die Befestigung von Rohrleitungen. Zu beachtende Unterschiede liegen im Detail.

Fischer Installationssysteme erfüllen die Anforderungen

Rohrschellen und -schlaufen für Sprinklerleitungen müssen nach FM und UL zugelassen und gelistet sein. VdS und EN 12845 geben definierte Mindestanforderungen (z.B. Materialstärke und Breite) vor, die zusätzlich zu genannten Lastvorgaben erfüllt werden müssen. Fischer bietet Sprinklerschellen (FRLH/FRSP/FCHS), Steigrohrschellen (RCWR), Rundstahlbügel (ETR), Gewindestangen/Gewindestifte (G/GS), Trägerklammern (TKLS/TKL), Profilabhänger (TZ/TZH) und Kippdübel (KDS) an, welche den Anforderungen entsprechen.

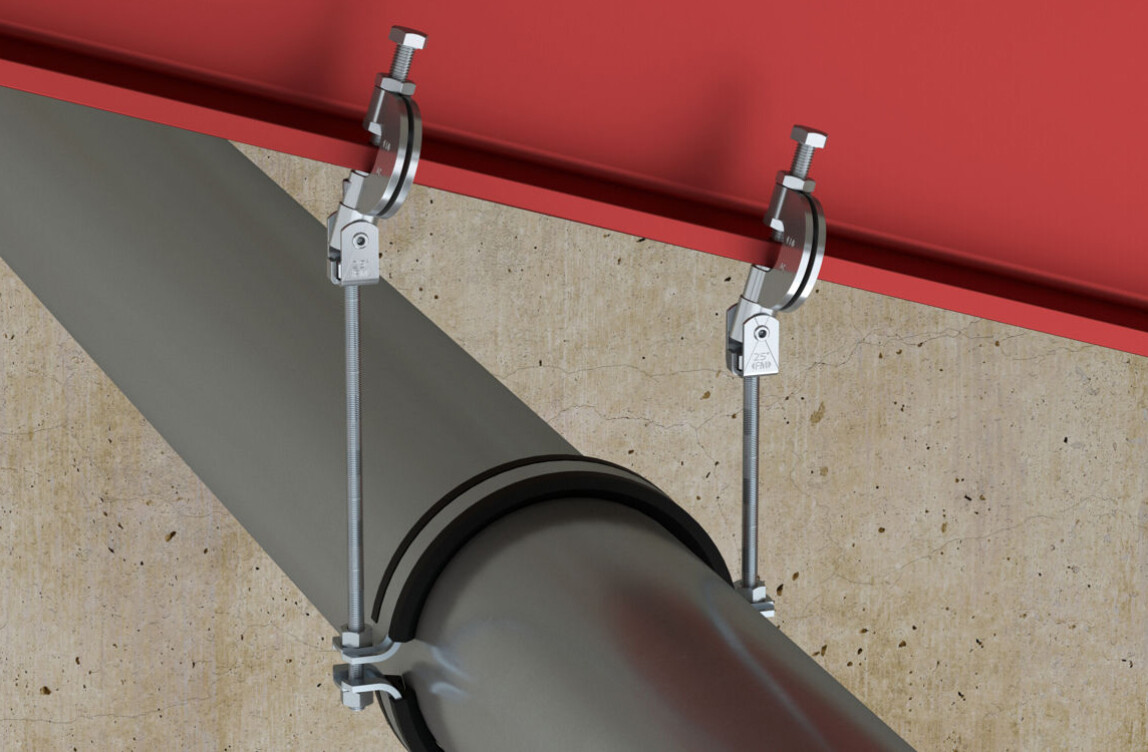

Die korrosionssichere Gelenkträgerklammer TKLG ist für die Befestigung von Sprinklerrohren an schrägen Stahlträgern prädestiniert. (Bild: Fischer)

Korrosionssichere Gelenkträgerklammer TKLG

  • durch u.a. ein Drehgelenk zur Befestigung von Sprinklerrohren an schrägen Stahlträgern prädestiniert

Kippdübel KDS

  • in verschiedenen Längen erhältlich
  • ermöglicht die zulassungskonforme Befestigung an Trapezblechdecken in stationären Sprinkleranlagen
  • höhenverstellbare Gewindestange zur Ausrichtung der Montageteile ist gegen versehentliches Herausdrehen gesichert.

Massivrohrschelle ohne Schalldämmeinlage FRSMN

  • zweischraubig
  • galvanisch verzinkt
  • mit Doppelanschlussmutter und ab DN 300 mit M16 Anschlussmutter versehen
  • für Rohrleitungen mit einem Außendurchmesser von 15 - 521 mm

Rundstahlbügel ETR-L

  • mit verlängertem metrischem Gewinde
  • für Flexibilität bei der Befestigung von verschiedenen Rohrleitungen in Gebäuden
  • zur Anbringung an Stahlprofilen oder Konsolen

FETR-C Schienenverbinder

  • ermöglicht die Anbindung von fischer ETR/ETRL an das FUS-Schienensystem
  • Kombination erlaubt freie Positionierung auf allen FUS-Schienenprofilen unabhängig vom Lochbild

Premium-Sprinklerschlaufe FRLH

  • geeignet zur höhenverstellbaren Befestigung von zugelassenen Sprinklersystemen
  • höchst korrosionssicher

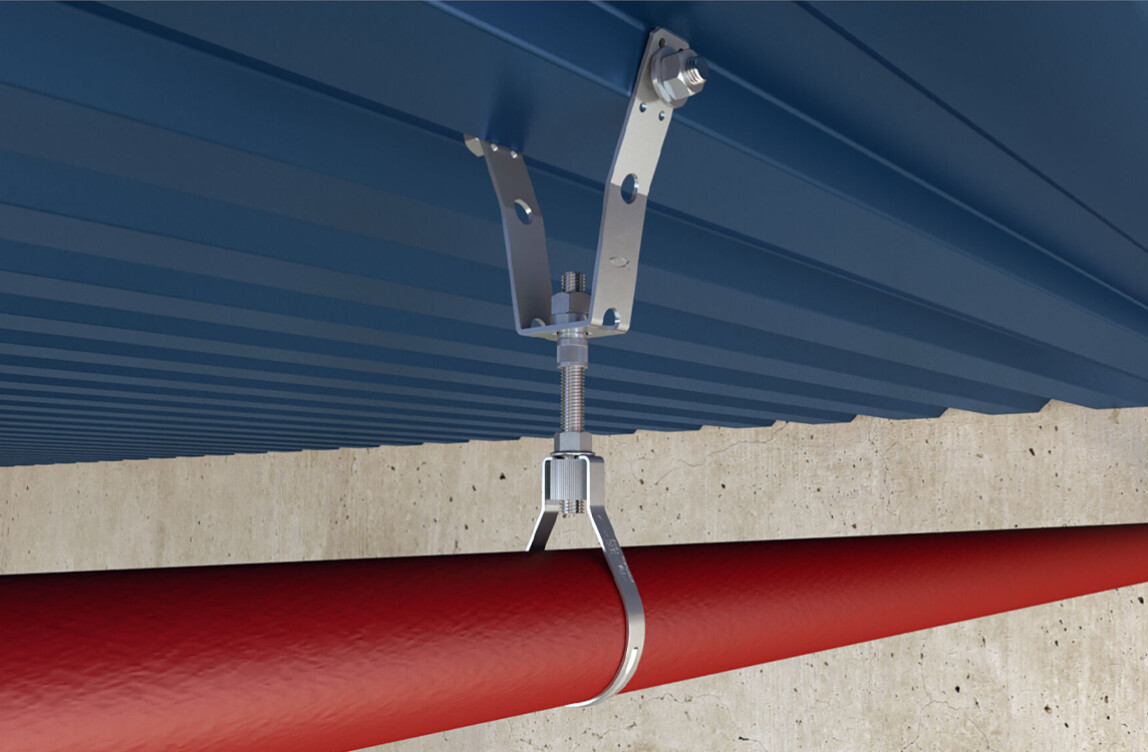

Die VdS- und FM-geprüfte Fischer Sprinklerschlaufe FRLH dient der höhenverstellbaren Befestigung von zugelassenen Sprinklersystemen in Gebäuden. Sie wird aus dem Stahl DX51D+Z140 MA-C nach DIN EN 10327 hergestellt. Die Sendzimir-Verzinkung schützt vor Korrosion. (Bild: Fischer)

Die Fischer Installationssysteme für Sprinkleranlagen werden durch Dübel und Anker gemäß VdS und FM vervollständigt, welche über ein CE-Kennzeichen auf Grundlage der entsprechenden ETA verfügen.

Mit passenden Komplettsystemen lassen sich Rohrhalterungen in Beton (Einzel- und Mehrfachbefestigungen), Porenbeton, Trapezblechdecken und Stahlbau realisieren.
