Eingesparte Montagezeit mit vorgefertigten red pipe-Sprinkleranlagen-Elementen

(27.10.2022) Die Ansprüche an das Sprinkler-Rohrleitungssystem von Düsseldorfs Prestigebauten Kö-Bogen I und Kö-Bogen II waren / sind nicht gerade gering. Aqua­therm hat sich mit seinem red pipe-System dieser Herausforderung gestellt und sparte außerdem mit vorgefertigten Elementen Montagezeit ein.

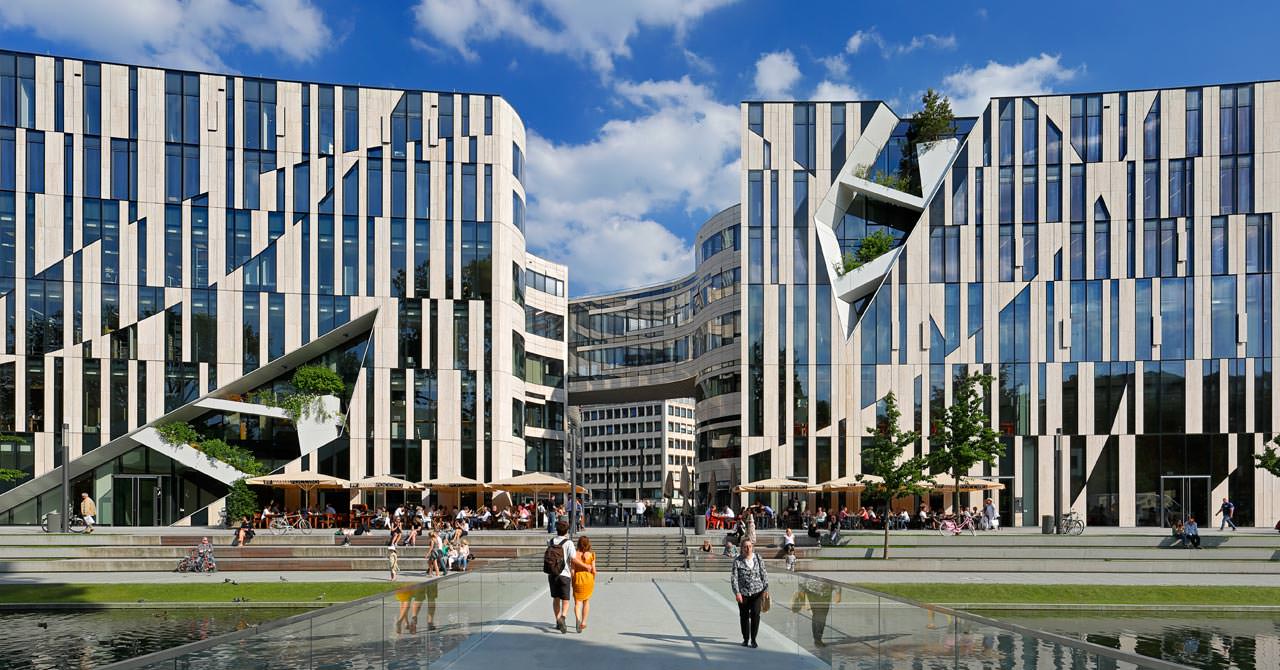

Foto © KB Düsseldorf Holding GmbH & Co. KG

Zur Erinnerung: Der Kö-Bogen I von Stararchitekt Daniel Libeskind ist zu einem Wahrzeichen im Herzen Düsseldorfs nahe der Königsallee geworden (siehe Google-Maps). Hinter seiner Fassade aus Glas und weißem Naturstein, die mit diagonalen Schnitten, den sogenannten „Cuts“, aufgebrochen wird, verbirgt sich eine Mischung aus hochwertigen Einkaufsmöglichkeiten, Gastronomie und Büroflächen. Zwei 26 m hohe Gebäude bieten eine Geschossfläche von ca. 42.000 m². Aufgrund seiner nachhaltigen Bauweise hat der Kö-Bogen I die LEED Zertifizierung Platin erhalten.

Der angrenzende Kö-Bogen II - auch KII genannt - beeindruckt nicht weniger: Das vom Düsseldorfer Architekturbüro Ingenhoven entworfene Gebäude mit Einzelhandels- und Büroflächen sticht ebenfalls durch eine außergewöhnliche Fassade hervor (siehe Google-Maps):

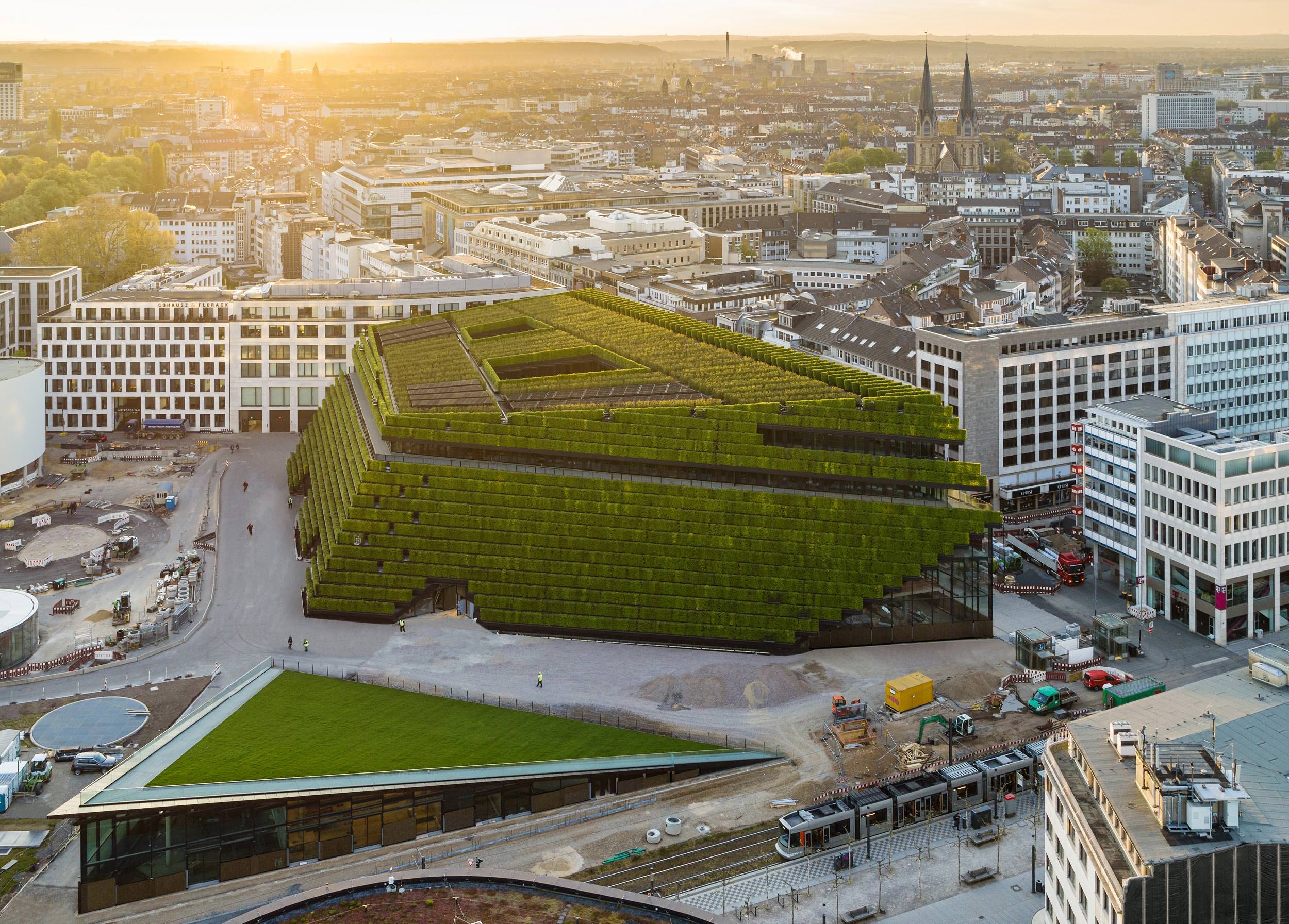

Foto © CENTRUM Holding Deutschland GmbH & Co. KG

Hecken aus 30.000 Hainbuchen bilden Europas größte Grünfassade und verringern so den CO₂-Fußabdruck des Gebäudes – eine beispielhafte Antwort auf die Herausforderungen des Klimawandels. Denn die Begrünung verringert die Wärmeeinstrahlung, speichert Feuchtigkeit und reduziert Umgebungsgeräusche. Außerdem wird soviel CO₂ absorbiert, wie 80 Laubbäume aufnehmen können.

Der angrenzende dreieckige „Food Court“, in dem die Gastronomie untergebracht ist, bietet ein begehbares Rasendach. Dieses lädt bei gutem Wetter zum Verweilen ein und ist ein beliebter Treffpunkt für alle Besucher (siehe Google-Maps).

Mit Gütesiegel „Sprinkler Protected“ ausgezeichnet

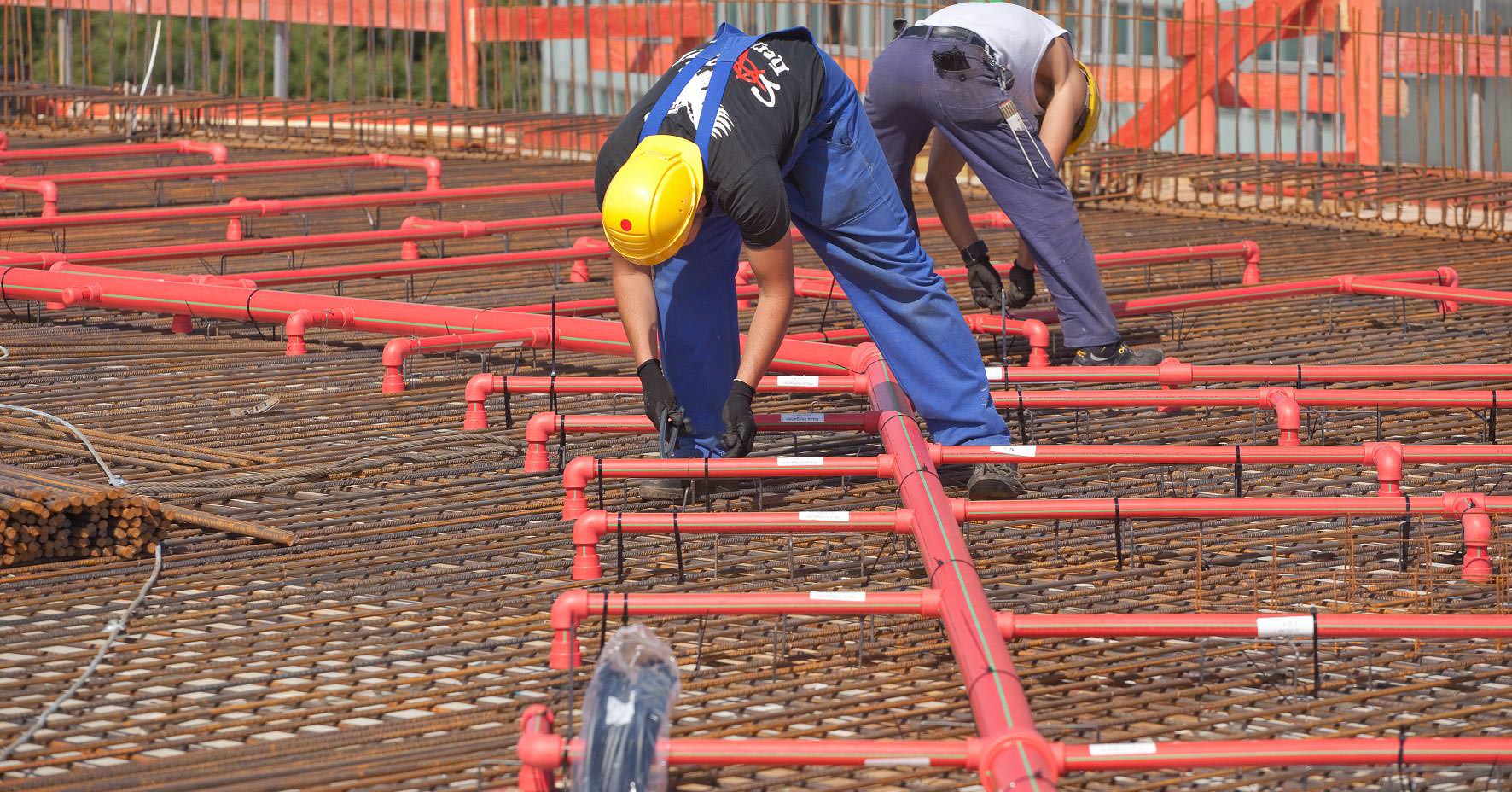

Beide Gebäude beeindrucken nicht nur durch ihre Architektur, sondern versprechen den Nutzern im Bereich Brandschutz ein hohes Maß an Sicherheit. Dazu passt, dass der Kö-Bogen I das Gütesiegel „Sprinkler Protected“ des Bundesverbands Technischer Brandschutz (bvfa) erhielt. Auf drei Etagen sind die Sprinkler mit dem Rohrleitungssystem red pipe von Aquatherm verbunden, das unsichtbar in den Beton der Geschossdecken verlegt wurde:

Foto © Aquatherm GmbH

Alle notwendigen Strang- und Zuleitungen fertigte Aquatherm nach Angaben des Kunden vor. Damit entfielen auf der Baustelle zahlreiche Schweißungen, so dass nicht nur viel Zeit, sondern auch Arbeitskraft eingespart wurde. Auch die Dichtigkeitsprüfung fand bereits im Aquatherm Werk im südwestfälischen Attendorn statt, so dass die Leitungen anschließend einbaufertig nach Düsseldorf geliefert werden konnten. Eingebaut wurden

  • auf 25 Bauabschnitte verteilt
  • rund 3.400 Sprinkleranschlüsse und
  • rund 6.500 Rohrmeter inklusive der Formteile.

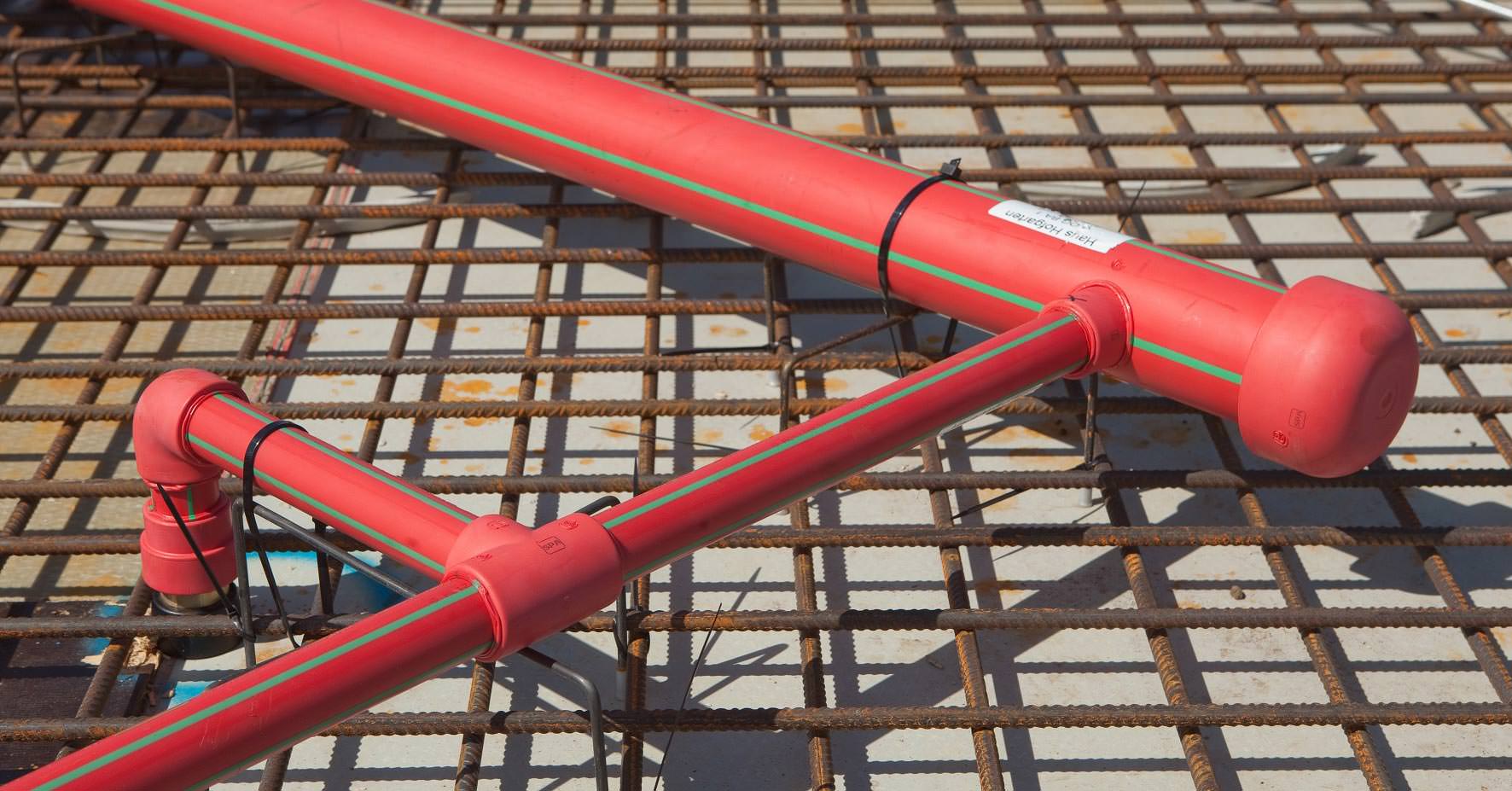

Anders als bei metallenen Systemen wird das Rohrleitungssystem red pipe dank Fusion zu einer homogenen, stoffschlüssigen und somit sicheren Einheit verschweißt. Dabei werden Rohr und Fitting mit Hilfe hierfür vorgesehener Werkzeuge kurz angewärmt und anschließend einfach zusammengefügt.

Foto © Aquatherm GmbH

Das im Kö-Bogen I verbaute Brandschutz-System wurde auch im „Food Court“ des KII eingesetzt. Eine besondere Herausforderung war hierbei die vom Architekten entworfene Sichtbetondecke: „Der Wunsch des Architekten war es, das Sprinklersystem direkt in Beton zu verlegen. Mit einem metallischen System wäre dies nicht möglich gewesen. Mit aquatherm red pipe haben wir für den repräsentativen Eingangsbereich eine dezente Sprinklerlösung in einer optisch schönen Sichtbetondecke erhalten“, erklärte Jannis Windmüller, Projektleiter Feuerlöschanlagenbau bei der Arasti Feuerschutzanlagen GmbH & Co. KG in Essen.

Verlegung direkt im Beton

Die Verlegung direkt in Beton ermöglicht das Polypropylen, aus dem red pipe hergestellt wird - konkret der von Aquatherm entwickelte Werkstoff fusiolen PP-R FS. Er ist nicht nur schwerentflammbar (Baustoffklasse B1), sondern auch korrosionsbeständig. Zum Vergleich: Bei der Verwendung metallener Sprinklersysteme tritt Korrosion auf, sobald das Metall und der feuchte Beton aufeinandertreffen. Verhindern lässt sich die Korrosion nur mit Hilfe eines Schutzes, durch den die Verlegung metallener Rohrsysteme in Beton aufwändig und teuer wird.

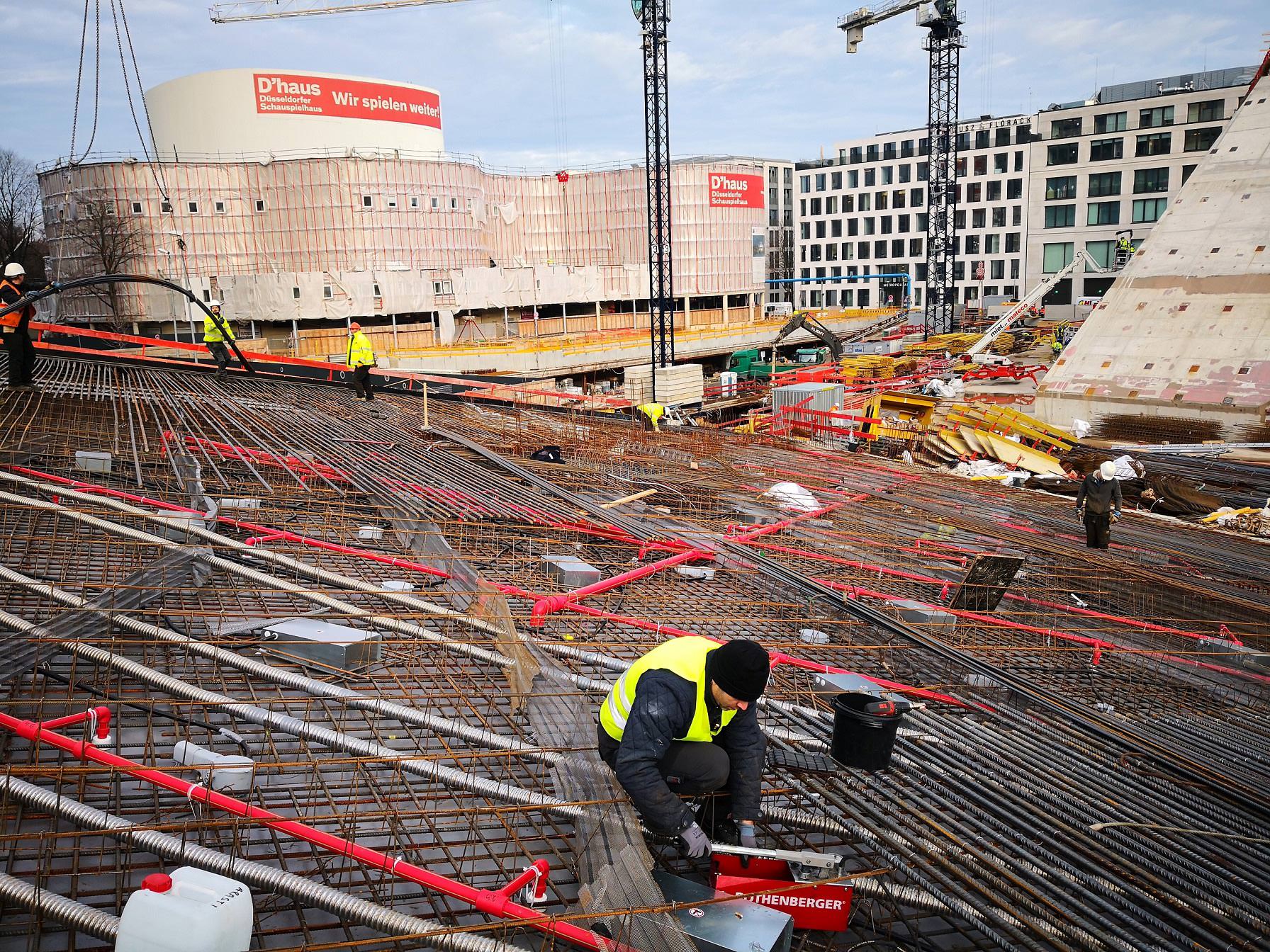

Foto © ARASTI Feuerschutzanlagen GmbH & Co. KG

Handwerker von Arasti verbanden die rund 70 Sprinkler im Food-Court-Bereich mit mehr als 200 m red pipe-Rohrleitungen. „Die aquatherm Servicetechniker haben unser Personal im Vorfeld der Montage durch eine umfangreiche Einweisung in die neuen Schweißwerkzeuge sehr gut unterstützt“, berichtete Jannis Windmüller. Spannend wurde es dann beim Eingießen des Betons. „Durch die schräge Decke hatten manche Projektbeteiligten die Sorge, dass die Rohre beim Betonieren verrutschen oder an andere Stellen gedrückt werden könnten“, so Herr Windmüller. „Allerdings gab es keine Schwierigkeiten. Das Rohrleitungssystem blieb - gut an Schalung und Bewehrung gehaltert - an Ort und Stelle und ist dicht.“

Weitere Informationen zu red pipe-Rohrleitungen können per E-Mail an Aquatherm angefordert werden.
