Trox X-Fans nutzt ABB-Frequenzumrichter ACH580 für drehzahl­geregelte Entrauchungs­ventilatoren

(29.1.2026) Um einen hohen Wirkungsgrad von Axialventilatoren zu erzielen, ist die Kombination eines Ventilators mit einem Frequenz­umrichter ideal. Besonders bei einem Axialventilator mit einzeln im Stillstand verstellbaren Laufradschaufeln mit drehzahl­geregeltem Elektromotor ergeben sich Vorteile wie eine günstige Platzierung des Betriebspunkts auf der Kennlinie des Axialventilators, ein besseres Teillastverhalten bei quadratisch verlaufender Anlagenkennlinie sowie eine reduzierte Geräuschentwicklung im Teillastbereich.

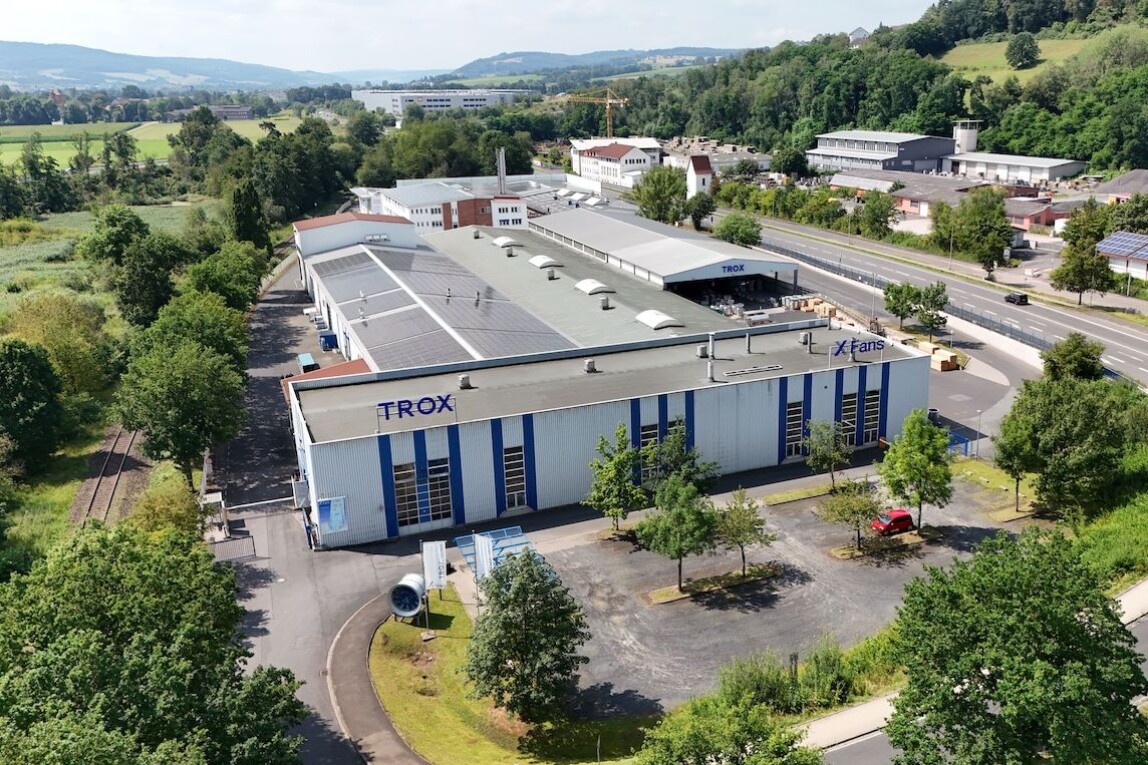

Trox X-Fans entwickelt drehzahlgeregelte Entrauchungsventilatoren für die technische Gebäudeausstattung. (Bild: Trox X-Fans GmbH)

Bei seinen drehzahl­geregelten Entrauchungs­ventilatoren nutzt die Trox X-Fans GmbH die ACH580-Frequenzumrichter von ABB. Der Override-Modus des ACH580 ermöglicht eine sichere Evakuierung im Brandfall und unterstützt den Betrieb der Entrauchungsanlage auch unter extremen Bedingungen.

„Für jede Aufgabe die passende Lösung” - mit diesem Anspruch entwickelt Trox X-Fans Ventilatoren für die technische Gebäudeausstattung. Zum Portfolio des Unternehmens aus Bad Hersfeld gehören unter anderem Axialventilatoren mit Drehzahlregelung für Entrauchungsanlagen. Im Bereich der drehzahlgeregelten Entrauchungsventilatoren zählt Trox X-Fans zu den frühen Anwendern entsprechender Systeme.

Während Entrauchungs­systeme früher meist starr am Netz betrieben wurden, hat der Einsatz von Frequenzumrichtern zu einem Umdenken geführt. Für einen sicheren Anlauf der Ventilatoren ist es wichtig, das Stromnetz nicht zu überlasten. Durch die Begrenzung des Anlaufstroms mithilfe eines Frequenzumrichters wird die Netzbelastung reduziert. Gleichzeitig werden mechanische Belastungen der Ventilatorkomponenten verringert. Die bedarfsgerechte Drehzahlregelung ermöglicht zudem einen energieeffizienten Betrieb.

Der richtige Betriebspunkt

Oliver Holstein, Leiter Vertrieb bei Trox X-Fans: „In der Lüftungstechnik hat der Frequenz­umrichter bereits vor vielen Jahren Einzug genommen. Das haben wir uns zur Aufgabe gemacht. Gerade bei komplexen Entrauchungs-Kanalführungen kann es zu Abweichungen der Betriebspunkte kommen, ebenso beim Betrieb von Mehrbereichs-Entrauchungs­anlagen, bei denen ein Entrauchungs­ventilator mehrere Rauchabschnitte bedient. Mithilfe eines Frequenzumrichters lässt sich hier der richtige Betriebspunkt einfach einstellen.”

Seit rund 15 Jahren arbeitet das Unternehmen mit ABB zusammen. Für die bedarfsgerechte Anpassung des Luftvolumenstroms werden ACH580-Frequenzumrichter eingesetzt, die speziell für die Lüftungs- und Gebäudetechnik ausgelegt sind. „Die einfache Funktion des Umrichters und der gute technische Support haben uns überzeugt. Uns war klar, dass Frequenzumrichter in Verbindung mit Entrauchungs­ventilatoren ein anspruchsvoller, aber gangbarer Weg sind. Hier ist ABB der richtige Partner”, so Oliver Holstein.

Geschätzt werden unter anderem die Bedienung über das Display sowie die Parametrierung per PC. Die geräteeigene Firmware der HLK-Frequenzumrichter ist auf die Anwendung mit Produkten von Trox X-Fans abgestimmt, sodass relevante Parameter einfach eingestellt werden können. Eingesetzt werden ABB-Umrichter in einem Leistungsspektrum von 0,5 kW bis 430 kW Motorleistung.

Entrauchungsanlage dient als Lüftung

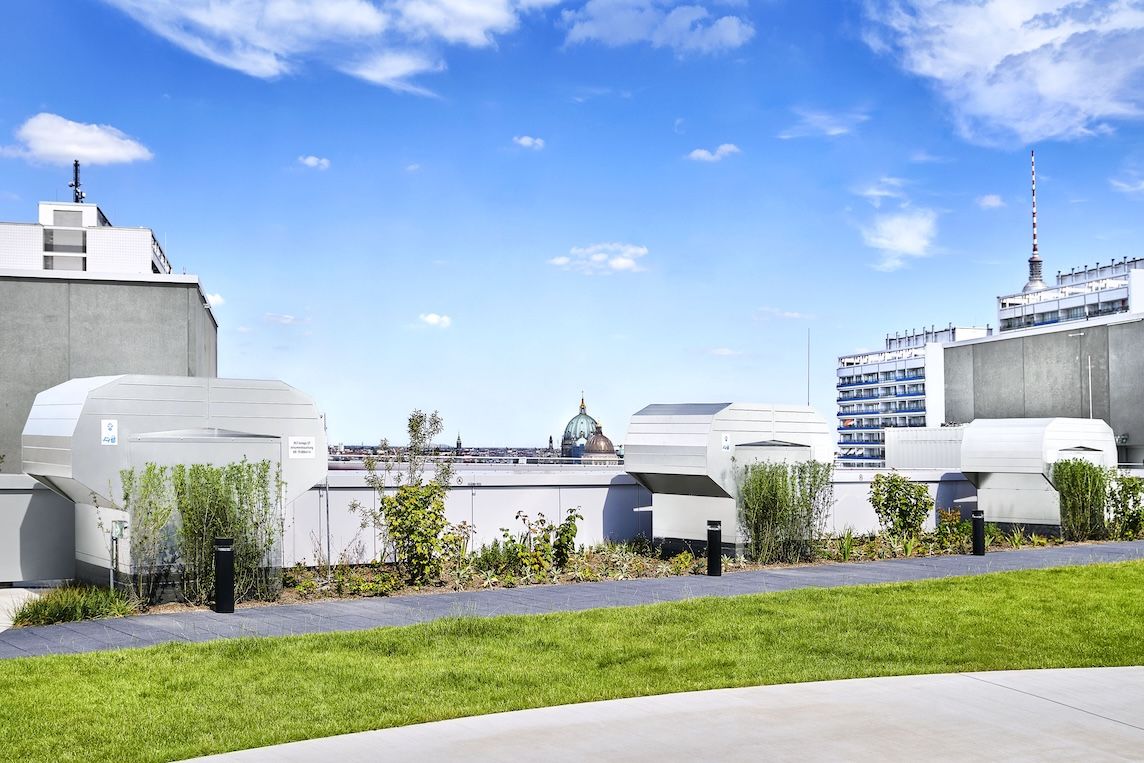

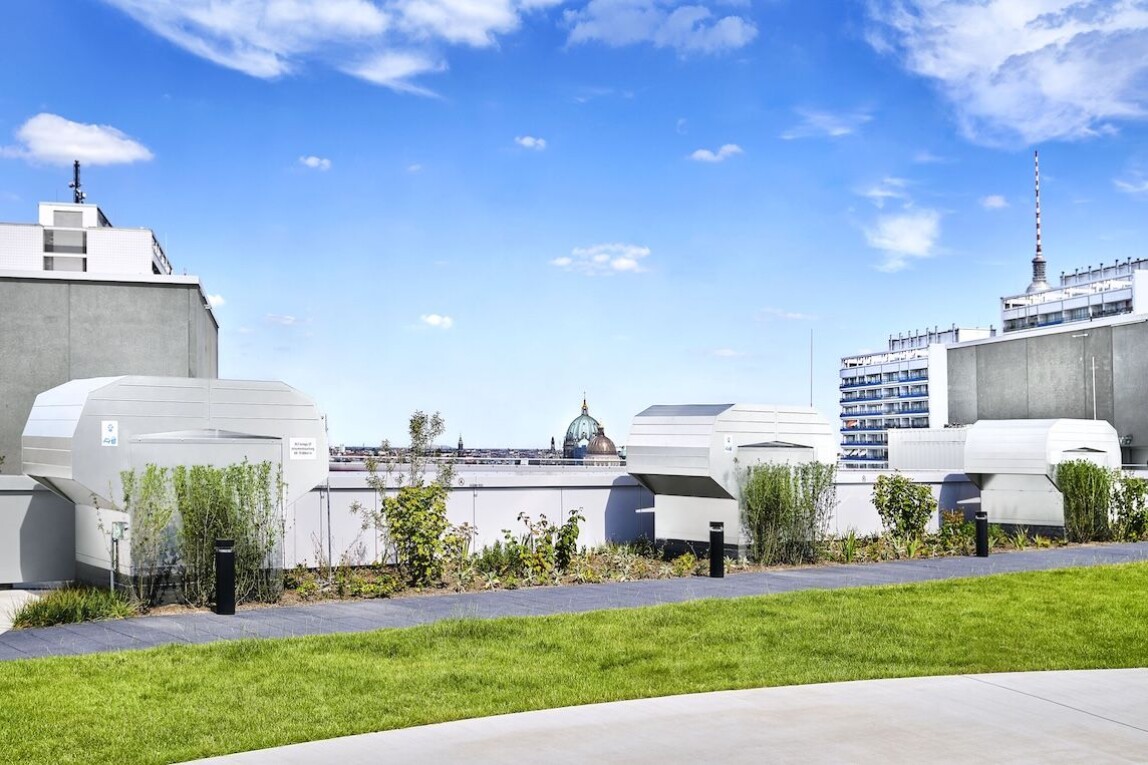

Trox X-Fans hat zahlreiche Projekte mit ABB-Frequenz­umrichtern realisiert. So wurden im Neubau eines Verlagsgebäudes in Berlin Entrauchungsventilatoren in das Gebäudekonzept integriert. Für das Hauptgebäude lieferte das Unternehmen zehn Entrauchungs­ventilatoren des Typs BVAXN 12/56-1250 in der Ausführung DAX, die jeweils über einen ACH580 geregelt werden. Ventilatoren und Frequenzumrichter verfügen über eine Leistung von jeweils 37 kW.

Besonderheit des Projekts ist die Doppelnutzung der Entrauchungs­anlage für die tägliche Lüftung. Der hierfür erforderliche Betrieb mit reduziertem Volumenstrom wird über die Frequenzumrichter realisiert.

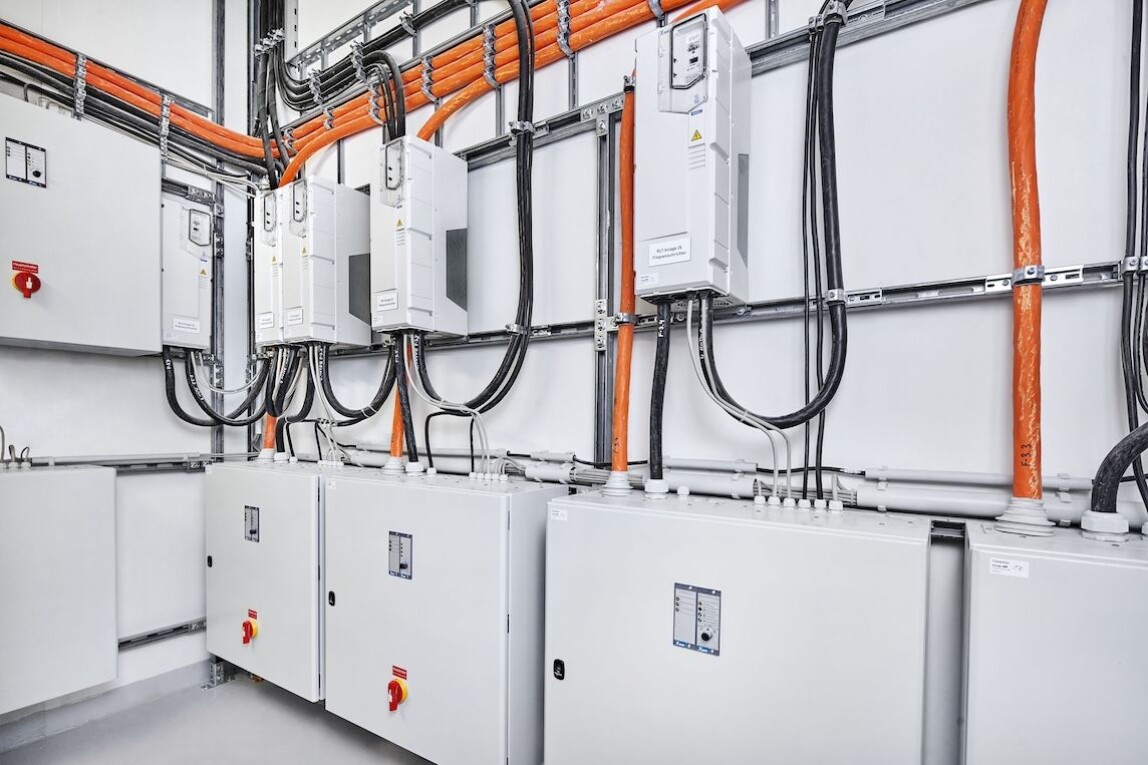

Für drehzahlgeregelte Entrauchungsventilatoren werden Frequenzumrichter vom Typ ACH580 mit Override-Modus eingesetzt. (Bild: Trox X-Fans GmbH)

Prüfung in einer Einheit

Entrauchungsventilatoren müssen nach DIN EN 12101-3 „Rauch- und Wärmefreihaltung – Teil 3” geprüft werden. Die Norm definiert die Produkteigenschaften kraftbetriebener Rauch- und Wärmeabzugsgeräte als Bestandteil maschineller Rauch- und Wärmeabzugsanlagen. Voraussetzung für die Zulassung ist die Prüfung des Systems aus Ventilator und Frequenzumrichter im Brandfall.

Trox X-Fans lässt diese Prüfungen seit 2012 bei der Materialprüfanstalt für das Bauwesen Braunschweig durchführen. Dadurch steht eine breite Auswahl geprüfter Ventilatoren mit Frequenzumrichtern in den Temperaturklassen F300 bis F600 zur Verfügung.

Zu den Anforderungen an die Antriebstechnik sagt Oliver Holstein: „Im Ernstfall müssen der Entrauchungsventilator und der Frequenzumrichter miteinander funktionieren. Keiner der beiden darf ausfallen – beide müssen so lange wie möglich durchhalten. Die Tests haben gezeigt, dass dies funktioniert.” Der Frequenzumrichter muss dabei den Motor auch bei Prüftemperaturen von 300 °C oder 600 °C zuverlässig regeln.

Diesel-elektrischer Antrieb mobiler Prallbrecher für flexiblen Einsatz auf wechselnden Baustellen. (Bild: Trox X-Fans GmbH)

Override-Modus für Notsituationen

Eine zentrale Funktion des ACH580 ist der Override-Modus, der ausschließlich für den Entrauchungsbetrieb vorgesehen ist. Wird im Brandfall die Entrauchungsfunktion aktiviert, werden interne Fehlerprotokolle deaktiviert. Dadurch kann die Frequenzumrichter-Motor-Einheit bis zur Zerstörung betrieben werden, um die Laufzeit der Ventilatoren zu verlängern und die Evakuierung zu unterstützen.

Frequenzumrichter mit Override-Funktion ermöglichen einen nahtlosen Wechsel zwischen Normal- und Override-Betrieb. Testläufe lassen sich dadurch ohne manuelle Rücksetzung durchführen. Im Override-Modus können unterschiedliche Drehzahlen vorgegeben und der Luftstrom an die jeweilige Situation angepasst werden. Auch die Änderung der Drehrichtung ist möglich, was zusätzliche Flexibilität bei Rauchabzugs- und Evakuierungsstrategien bietet.

Weitere Informationen können per E-Mail an ABB angefordert werden.
