Fischer: Bemessungs-Tool C-FIX Online mit freiem Zugang zu Federmodellen

(31.10.2023) Um technische und funktionale Anforderungen an Befestigungen zu erfüllen, werden bei der Bemessung von Verankerungen in Beton Federmodelle in Kombination mit der Finite-Elemente-Methode eingesetzt. Ein kostenfreies FEM-Modul in der C-FIX Software der Fischer FiXperience Online Suite soll den Einsatz von Federmodellen vereinfachen.

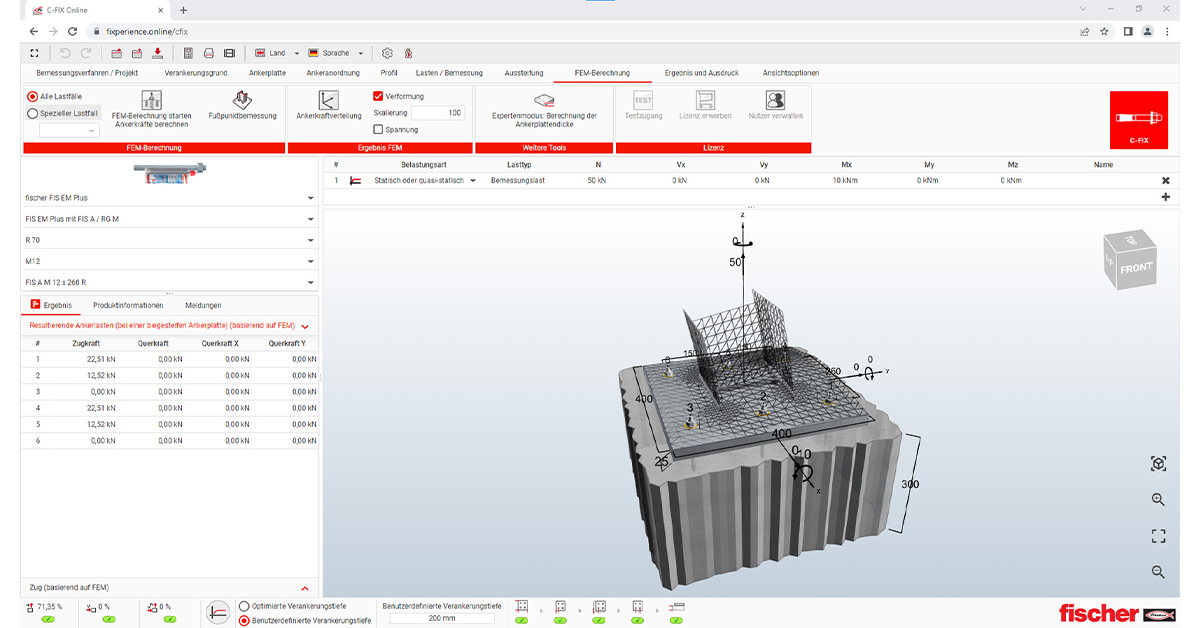

Mit dem FEM-Modul in der C-FIX Software lassen sich lineare Federmodelle einsetzen, um den Nachweis der Ankerplattensteifigkeit zu erbringen und Ankerkräfte zu berechnen. (Bild: Fischerwerke)

Aktualisierung der DIN EN 1992-4

Mit der Bemessungssoftware Fischer FiXperience lassen sich Befestigungslösungen kompletter Projekte wie auch einzelner Anwendungen planen. Durch Parametereingaben erhält der Anwender den erforderlichen Nachweis nach jeweiligen, länderspezifischen Anforderungen. Upgrades, auch für die anstehenden Aktualisierungen Norm DIN EN 1992-4, sind kostenfrei.

Neuerungen der DIN EN-1992-4 umfassen u.a. Angaben zur Bestimmung einer ausreichend steifen Ankerplatte sowie weitere Betrachtungen zur linearen und nicht-linearen Kraftverteilung, Vorgaben zur Berücksichtigung von ausreichend steifen Anbauteilen sowie zusätzliche Hinweise zu Ankersteifigkeiten.

In diesem Zusammenhang hat Fischer am 01.09.2023 die Finite-Elemente-Berechnung (FEM) für alle Kunden freigeschaltet. Eingeführt wurde das FEM-Modul 2022.

Die Verwendung linearer Federmodelle in Kombination mit der FE-Methode ermöglicht, das Verhalten des gesamten Befestigungspunktes zu beschreiben. Die Methode berücksichtigt die Dübel- und Ankerplattensteifigkeit wobei eine realitätsnahe Kraftverteilung auf die einzelnen Dübel in einer Gruppenbefestigung in Betracht gezogen wird.

Funktionen des Moduls

Das FEM-Modul kann unter verschiedenen Bemessungsbedingungen aktiviert werden. Um die Ankerplattensteifigkeit zu optimieren, lässt sich die erforderliche Mindestdicke der Ankerplatte berechnen. Auch lassen sich die Ankerplattendicke erhöhen, das angeschlossene Profil vergrößern, Aussteifungen positionieren oder ein anderes Ankersystem auswählen. Mehrere Lastfälle können definiert und berechnet werden. Verformungen, Spannungen und Ankerkräfte werden für den maßgebenden oder ausgewählten Lastfall angezeigt und realitätsnah dargestellt. Die Führung eines Nachweises des gesamten Fußpunktes über Stahlspannungen, Schweißnähte, Lochleibung und Betondruckspannungen ist möglich.

Online Modul und Desktop-Variante

Bereits 2020 veröffentlichte Fischer die Online-Version der Fischer FiXperience Suite. Die Online-Plattform ermöglicht eine Berechnung auch auf mobilen Endgeräten wie Tablets ohne Download einer Software. FiXperience wird als Browser-Version online mit dem enthaltenen C-FIX Online-Modul sowie als Desktop-Variante mit speziellen Anwendungsmodulen angeboten. Zur Bemessung von Verankerungen mittels Ankerschienen in Stahlbeton ist das Modul CHANNEL-FIX etabliert. Verschiedene Kombinationen aus Ankerplatte, Betongüte, Lasten, Ankerschienen und Bewehrung lassen sich modellieren und optimieren. Die FiXperience Software enthält stets alle relevanten Technischen Bewertungen sowie Normen für die Bemessung von Befestigungslösungen nach neuestem Stand der Technik.

Weitere Informationen können per E-Mail an Fischerwerke angefordert werden.
