Bemessung von Querkraftdornen

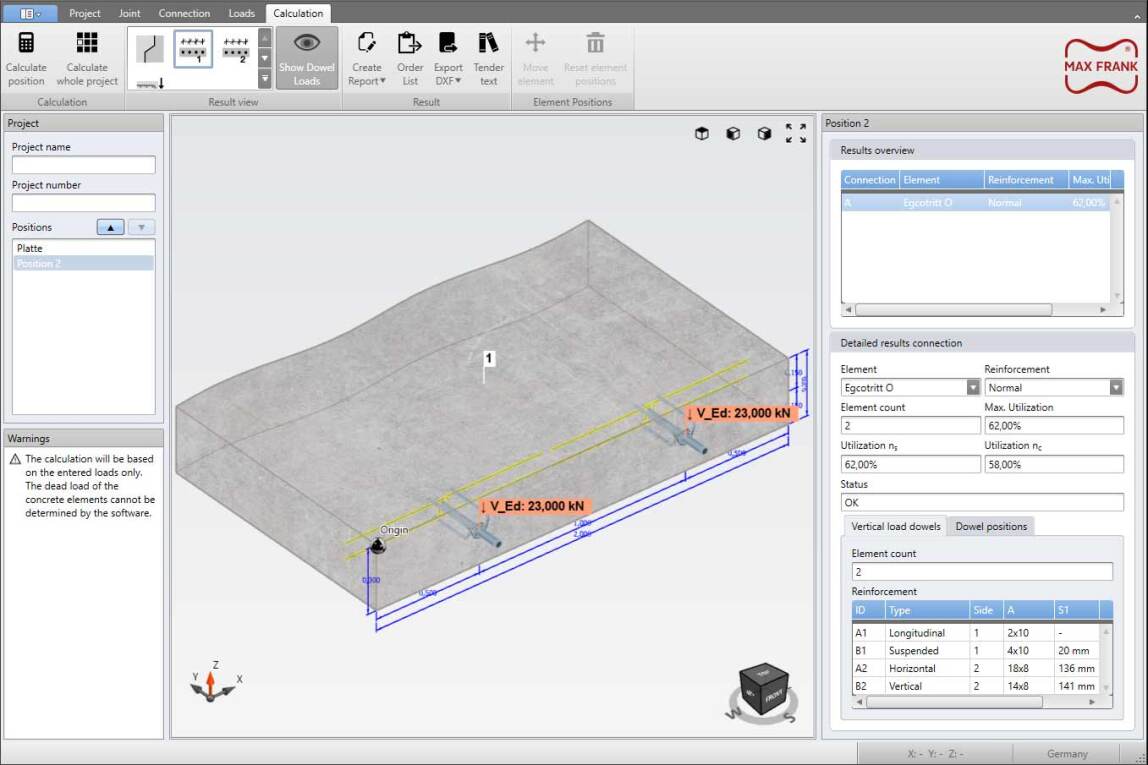

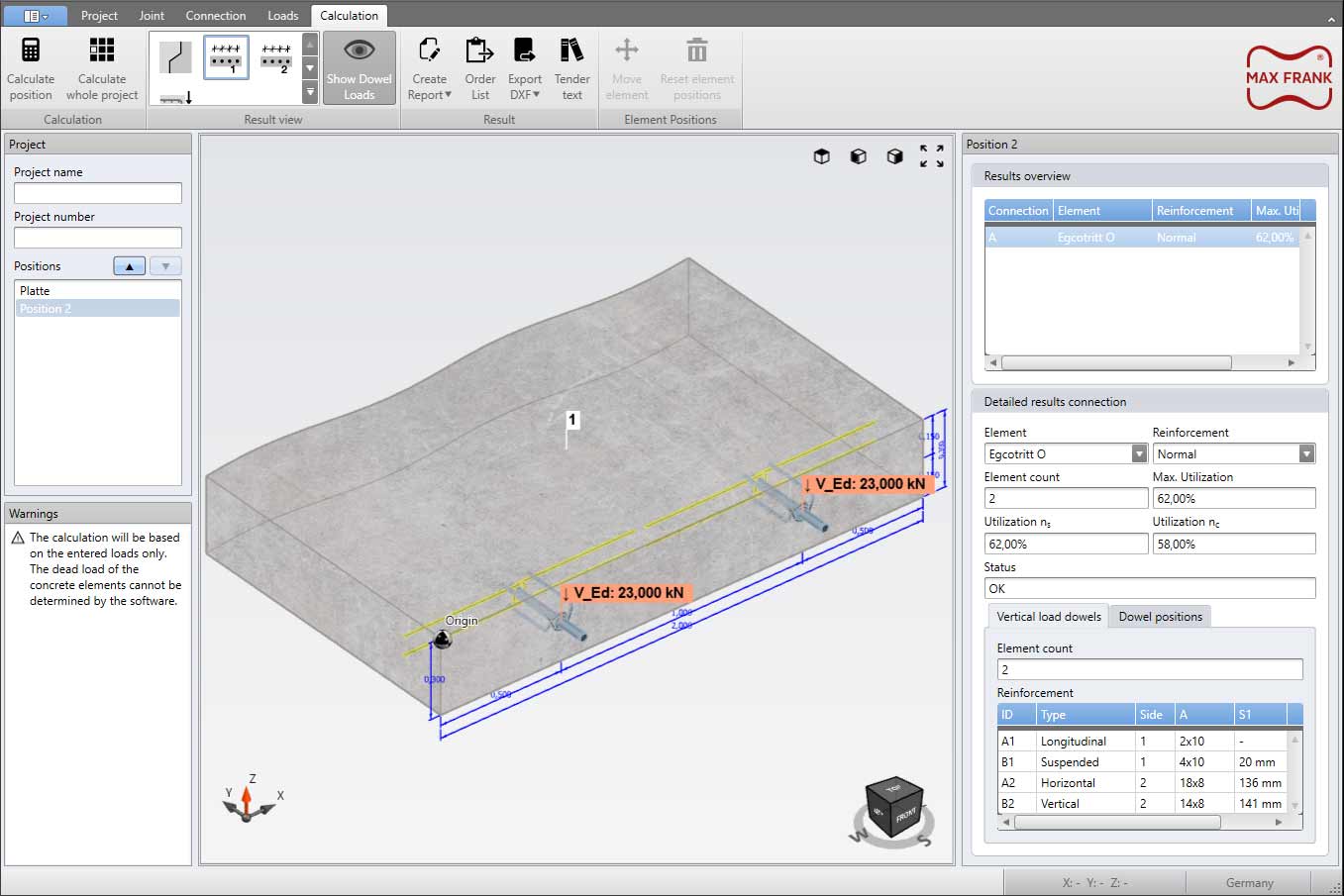

(14.1.2022) Die Egcodorn Software 2.0 von Max Frank dient der Bemessung bzw. Auslegung von Querkraftdornen in Dehnfugen. Alle typischen Anschlusssituationen von Querkraftdornen sind als Templates im Programm wählbar - z.B. Platte zu Platte, Platte zu Wand, Wand zu Wand,... Dabei lassen sich der Fugenverlauf, die Geometrie der Bauteile sowie die technischen Randbedingungen - wie z. B. Betongüte und Betondeckung - frei definieren. Darüber hinaus kann der gewünschte Durchmesser der erforderlichen Zusatzbewehrung voreingestellt oder von der Bemessungssoftware automatisch ermittelt werden.
Inklusive Querkraftbewehrung

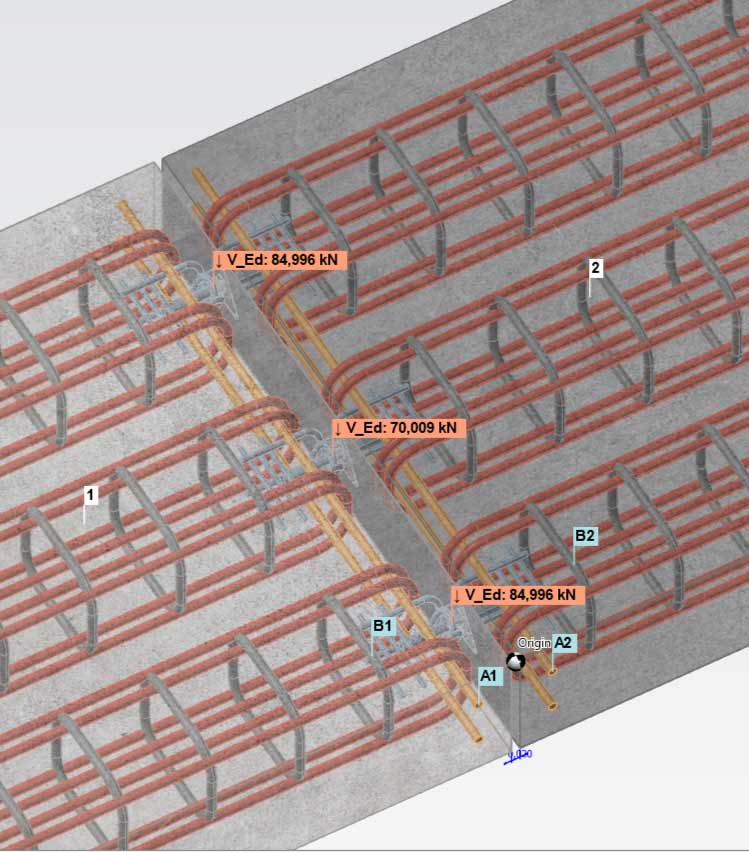

Neu ist die Möglichkeit der Bewehrungsoptimierung: Im Programm kann zwischen einer Längs- bzw. Normalbewehrung oder einer Querkraftbewehrung gewählt werden. Dies eröffnet vielfältige Möglichkeiten bei der Bemessung der Platte und sorgt für eine ideale Lastein- bzw. Weiterleitung.
Als Ergebnis der Bemessung berücksichtigt die Egcodorn Software 2.0 die Wirtschaftlichkeit eines Projektes. So werden alle verfügbaren Lösungsvarianten dem Bearbeiter nach Kostenkriterien sortiert vorgeschlagen werden. Die Ergebnisausgabe erfolgt in Form eines Berichtes mit einer Zusammenfassung aller gewählten Parameter und Berechnungen, einer Bestellliste und als 3D-DXF-Export.
Wählbare Querkraftdorn-Typen
Zur Erinnerung: An Betonbauwerken werden zur Unterbrechung von Bauteilen Dehnfugen vorgesehen, um Spannungsrisse zu vermeiden. Zur Übertragung von Querkräften an derartigen Fugen kommen Querkraft- bzw. Schubdorne zur Anwendung. Hierfür stehen spezielle Grundtypen zur Auswahl, die entsprechend ihrer Konstruktion für unterschiedliche Anwendungen ausgelegt sind.
Sämtliche Querkraftdorn-Typen von Max Frank können im Bemessungsprogramm ausgewählt werden, selbst trittschallgedämmte Typen.

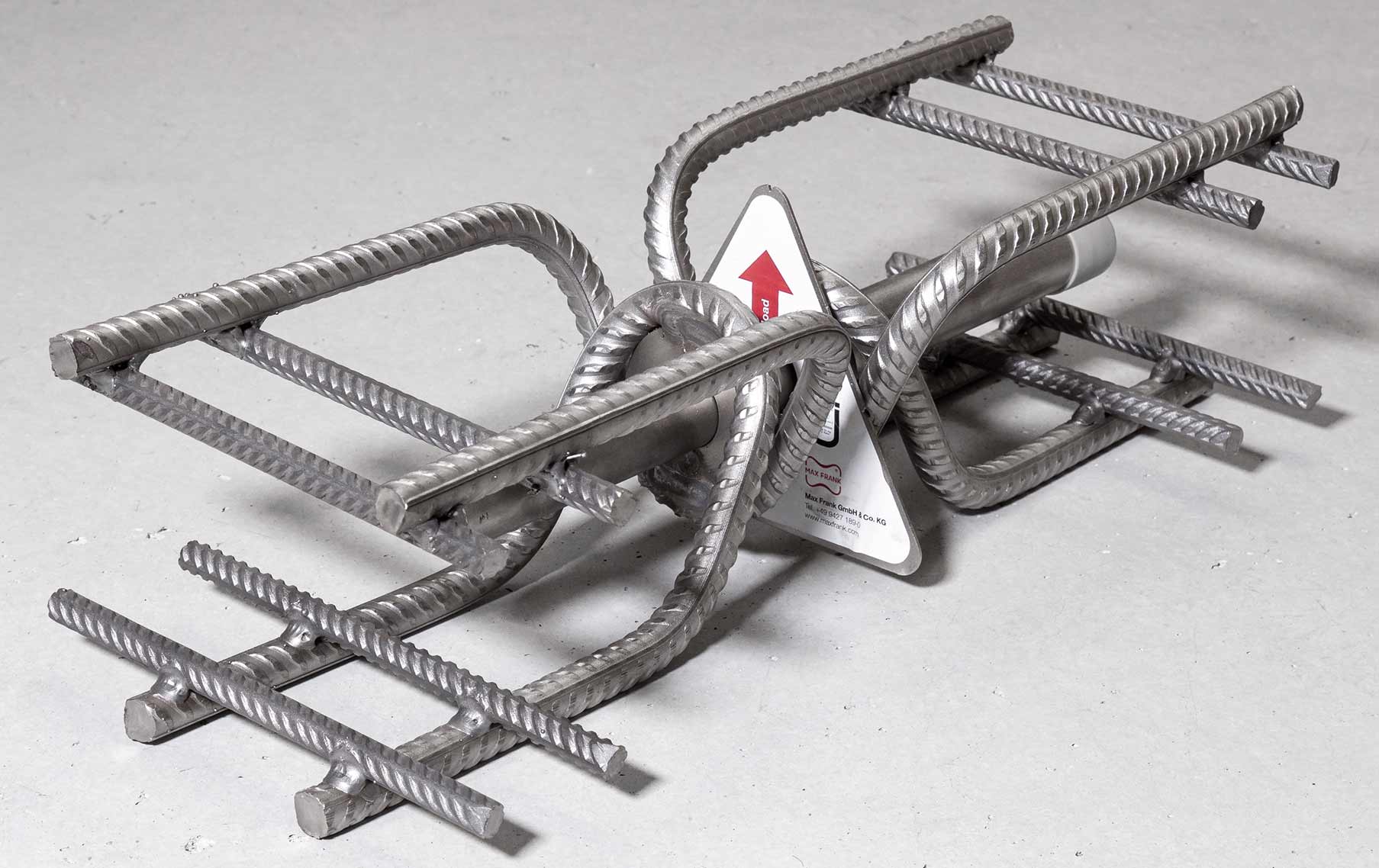

- Querkraftdorn Egcodorn WN/WQ für hohe Lasten in Dehnfugen
- Querkraftdorn Egcodorn DND für dynamisch beanspruchte Fugen
- Querkraftdorn Egcodübel für geringe und mittlere Lasten in Dehnfugen
- Trittschallgedämmter Querkraftdorn Egcotritt für Podest-, Laubengang- und Treppenlauf-Entkopplung
Kostenloser Download der Egcodorn Software 2.0
Die Egcodorn Software 2.0 steht via maxfrank.com/egcodorn-software zur Verfügung. Die kostenfreie Software kann 14 Tage lang ohne Registrierung getestet werden. Um die Software auch über diese 14-tägige Testphase hinaus kostenfrei nutzen zu können, wird der Benutzer aufgefordert, sich zu registrieren. Installationsvoraussetzung für die Software ist Windows 10.
