Neuer zeitsparender Liftschachtanker von PohlCon
(8.4.2024) Als einbetonierter Anschlagpunkt soll der für Sachlasten ausgelegte Liftschachtanker JLF die Arbeit im Aufzugschacht optimieren. Der Liftschaftanker der Produktmarke Jordahl ist in zwei Varianten mit Traglaststufen 20 kN und 40 kN erhältlich.

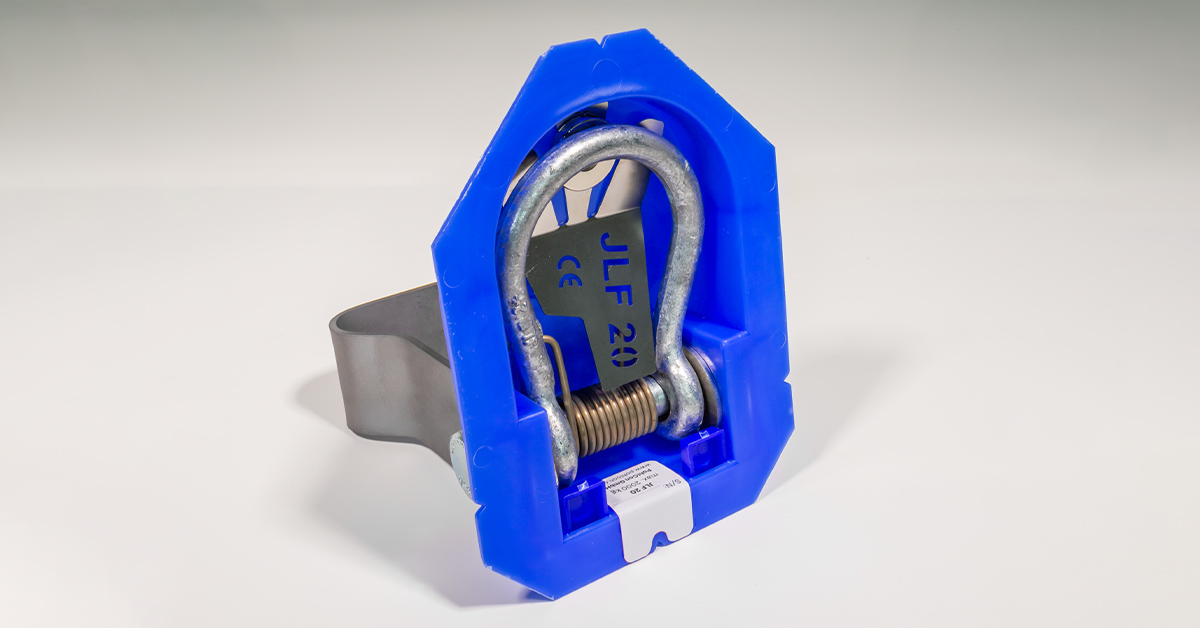

Im Gehäuse des Liftschachtanker JLF sind die wesentlichen Bestandteile, der Bügelanker und der Stahlschäkel, befestigt. Das System verfügt über einen magnetischen Schnappverschluss, der durch Druck auf eine Auslöseplatte, z.B. mithilfe einer Metallstange, aktiviert wird. Nach Ende der Arbeiten kann der Schäkel in die Ausgangsposition zurückgeschoben werden.
Der Liftschachtanker ist in den Ausführungen JLF 20 und 40 mit entsprechenden Traglaststufen erhältlich. Die Farbgebung des Kunststoffgehäuses in blau (20 kN) und rot (40 kN) ermöglicht eine zuverlässige Unterscheidung. Der Bügelanker mit 130 bzw. 190 mm Einbautiefe ermöglicht einen Einsatz bei Deckenstärken ab 150 mm (JLF 20). Die Auslegung beider Typen erfolgt für zentrische Zuglasten. Daher eignen sie sich für eine Schrägzugbelastung von bis zu ± 5°.
Montage
Für die Montage des Liftschachtankers wird dieser mithilfe der Nagellöcher auf die Holzschalung genagelt und die Decke anschließend wie gewohnt betoniert. Bei der Ausschalung kann der Deckel im Normalfall mitentfernt oder alternativ händisch über die integrierte Aussparung im Deckel vom Gehäuse abgezogen werden. Beide JLF-Typen sind als einbaufertige Bauteile gemäß Europäischer Technischer Bewertung (ETA 21/1071) für Sachlasten zugelassen.
Die Gehäusedeckel sind jeweils mit einem QR-Code versehen, über welchen sich die Montageanleitung digital abrufen lässt.
Weitere Informationen können per E-Mail an PohlCon GmbH angefordert werden.
