HDB-Z: eine neuartige Durchstanzbewehrung von Halfen speziell für Fundamente

(8.2.2019; BAU-Bericht) Je größer das Gebäude, desto gewichtiger sind die Querkräfte, die punktartig auf Stahlbetonplatten einwirken. Um das Durchstanzen von Stützen durch Betonplatten zu verhindern, kommt im Lasteinleitungsbereich der Stützen häufig eine Durchstanzbewehrung zum Einsatz - üblicherweise aus Doppelkopfbolzen oder Bügelbewehrung. Halfen hat nun in München mit der HDB-Z eine Durchstanzbewehrung vorgestellt, die speziell für die Anwendung in Fundamenten ausgelegt ist.

Lastkonzentration führt zu erhöhter Beanspruchung

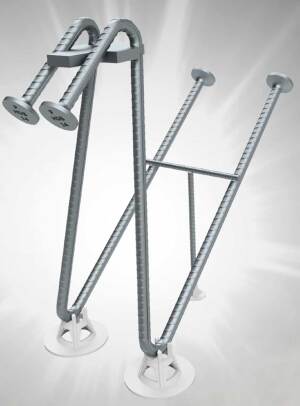

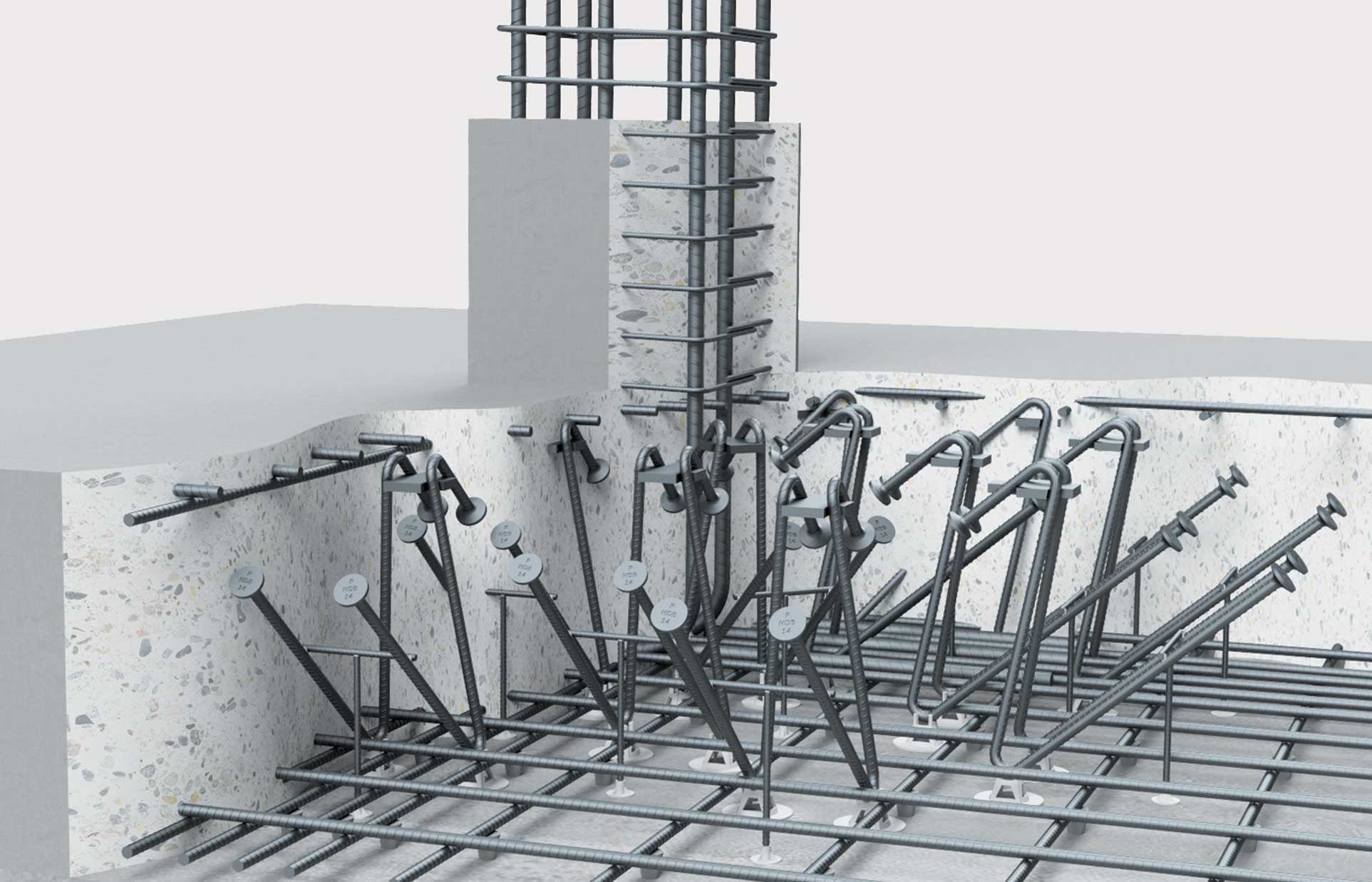

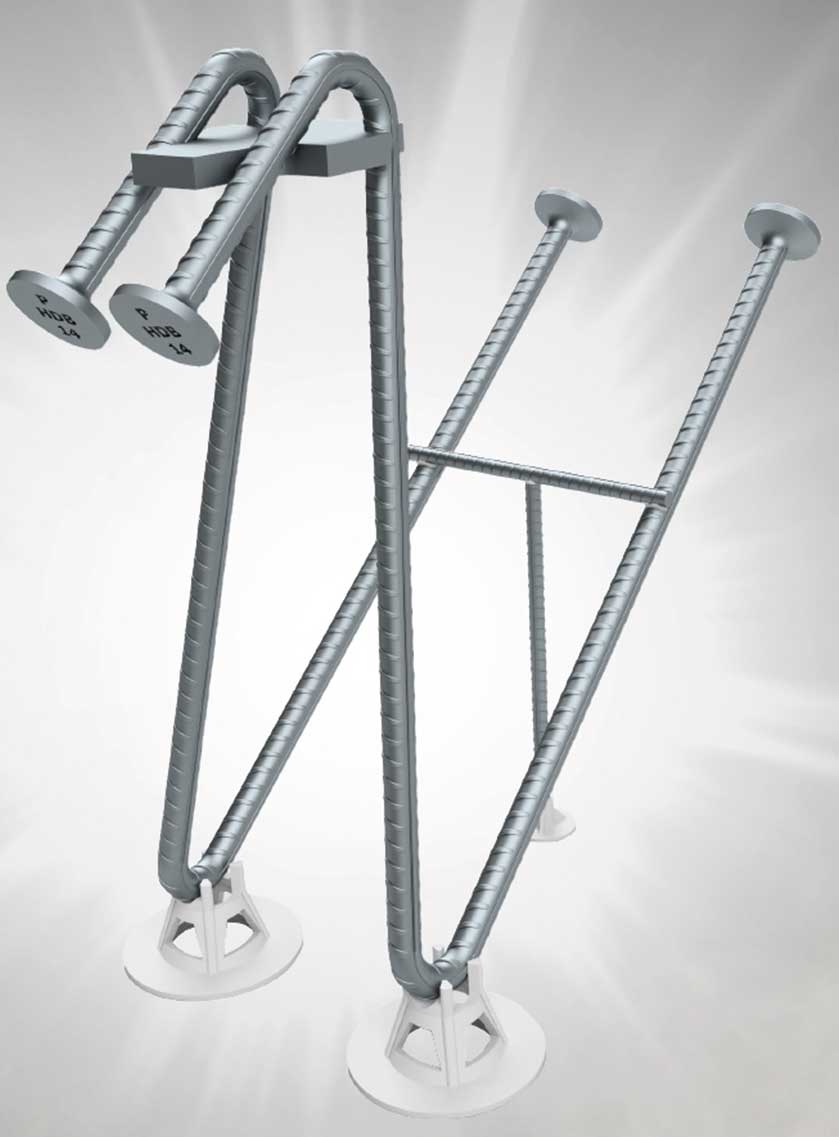

Bekannterweise sorgen geringe Lasteinleitungsflächen im Bereich von Stützen für hohe Querkräfte, die auf Decken oder Fundamente einwirken. Vor diesem Hintergrund bewirken die Doppelkopfanker der HDB-Z sowie die Ankerplatte zwischen den Z-Ankern eine schlupfarme Verankerung im Betonkörper. Zusätzlich wird durch die z-förmige HDB-Z-Bewehrung der entstehende Schubriss mehrfach gekreuzt. Dadurch werden die gegenüberliegenden Rissufer effektiv verklammert. Die Widerstände der Bauteile werden im Vergleich zu konventionellen Lösungen deutlich erhöht.

Bereits mit der bekannten HDB-Dübelleiste kann schon ein bis zu 40% höherer Widerstand gegen Durchstanzversagen als mit herkömmlicher Bügelbewehrung erreicht werden. Mit der neuen HDB-Z wird zudem noch eine erhebliche Tragfähigkeitssteigerung erreicht. Halfen verspricht eine bis zu 100% höhere Tragfähigkeit gegenüber einem Fundament ohne Durchstanzbewehrung - was dazu genutzt werden kann, die Dicke der Fundamente erheblich zu verringern. Das wiederum spart Aushub, Beton und Bauzeit. Hinzu kommen zusätzliche Einsparpotenziale - beispielsweise bei der Entsorgung des Bodenmaterials, beim Einbau des Betons und beim Schalaufwand. Für die Fertigteilbauweise kann durch optimierte Abmessungen der Fundamente zusätzlich eine Reduktion der Transportkosten erzielt werden. Insbesondere in großen Gebäuden mit hoher Fundamentdicke ergibt sich ein insgesamt hohes Potenzial für Zeit- und Kostenersparnis.

Bemessungssoftware erstellt automatisch Stücklisten

Wie schon bei der HDB-Dübelleiste erfolgt die Bemessung der HDB-Z über die bekannte HDB-Software. Die Software erstellt den statischen Nachweis der Durchstanzbewehrung und generiert automatisch Stücklisten sowie DXF-Dateien zur Implementierung in CAD-Programme. Die HDB-Software kann kostenfrei via halfen.com > Downloads > Software / CAD > Bemessungsprogramme > Bewehrungstechnik heruntergeladen werden.

Weitere Informationen zu Durchstanzbewehrungen können per E-Mail an Halfen angefordert werden.
