Nachträglich erzeugte Lastfreischaltung per Egcovoid-Setzungsplatte von Max Frank

(4.10.2018) Lastfreischaltungen sind insbesondere bei unkalkulierbaren Kräften erforderlich, um eine gezielte Lasteintragung zu erzeugen. Zur Herbeiführung statisch eindeutiger Belastungssituationen sowie Schwingungsentkopplungen bietet beispielsweise Max Frank die Egcovoid-Setzungsplatte an. Sie kann eine lastfreie Trennschicht erzeugen - horizontal sowie vertikal. Vereinzelt wird die Setzungsplatte auch bei quellenden Böden eingesetzt.

Die Einsatzbereiche der Egcovoid-Setzungplatten sind also vielfältig:

  • Lastfreischaltung auf unterirdischen Bauteilen
  • Entlastung unter Bodenplatten / Pfahlkopfbalken
  • Fundamentertüchtigung mit Hohlraum
  • Vertikaler Hohlraum zwischen einer Bestands- und Neubauwand
  • Schalltrennfuge Maschinenfundament
  • Expansionsraum für quellendes, bindiges Material
  • Vertikale Trennschicht zu Bestandsfundamenten

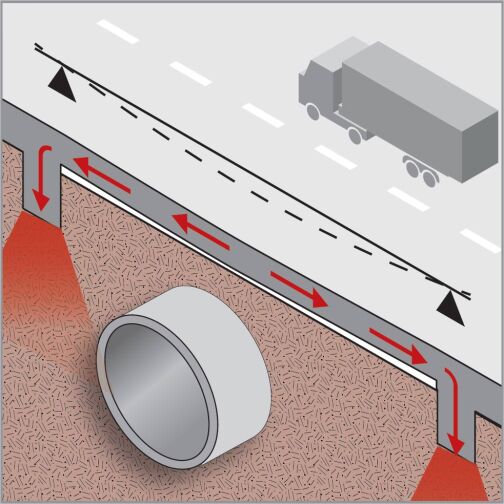

Beispiel: Nachträglich erzeugte lastfreie Zone unter einer Fahrbahn

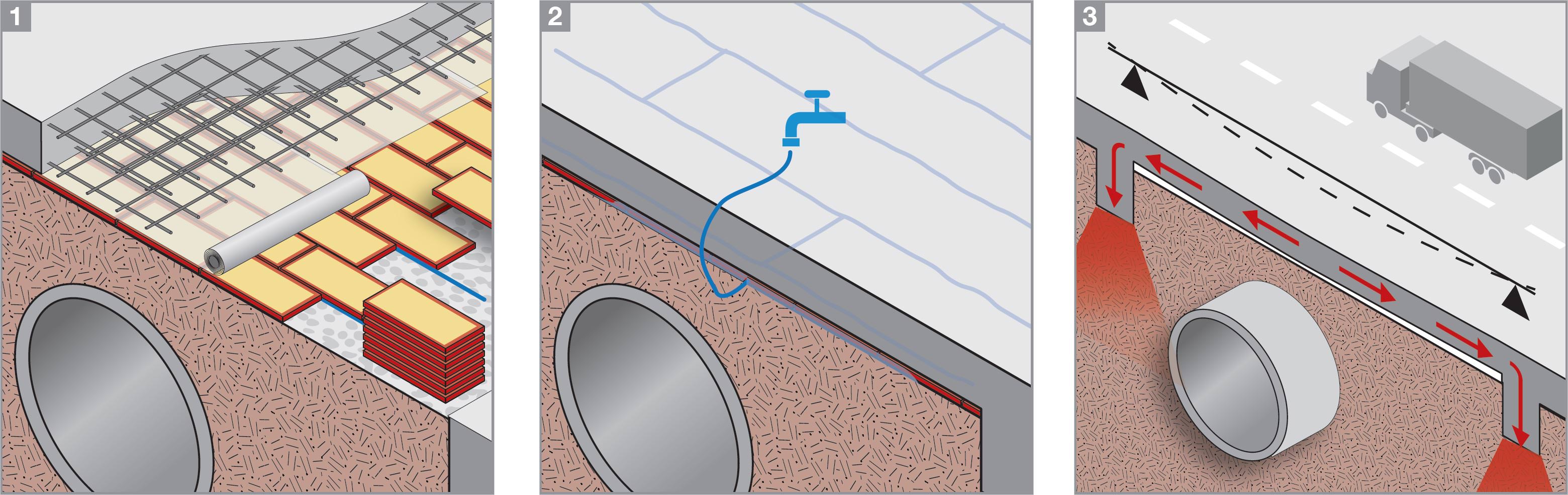

Um unterirdische Betonkonstruktionen vor ungewollten Belastungen zu schützen, ist eine flächige, lastfreie Schicht erforderlich. Dazu werden die Setzungsplatten lückenlos als verlorene Schalung verlegt und über Schläuche Reihe für Reihe verbunden. Darüber wird die eigentliche Betonplatte betoniert. Nachdem sie ihre Tragfähigkeit erreicht hat, erfolgt die Wasserbeaufschlagung der Setzungsplatten über die Anschlussschläuche:

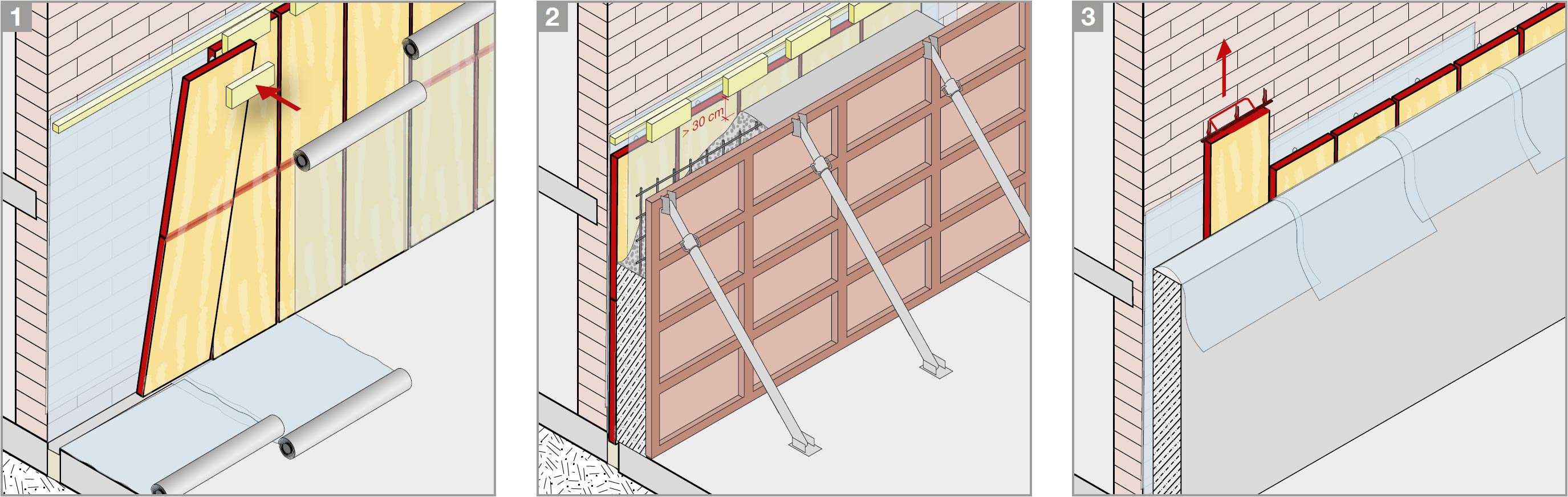

Beispiel: Entkopplungsfuge zwischen benachbarten Wänden

Auch der Anbau an eine bestehende Nachbarwand ist im Hinblick auf Statik, Setzungen und Schalldämmung ein kritischer Bereich. Dabei ist es wichtig, die Bestands- und Neubauwand zu trennen und auf eine durchgängige Fuge zwischen den benachbarten Wänden zu achten:

Weitere Informationen zur Egcovoid-Setzungsplatte können per E-Mail an Max Frank angefordert werden.
