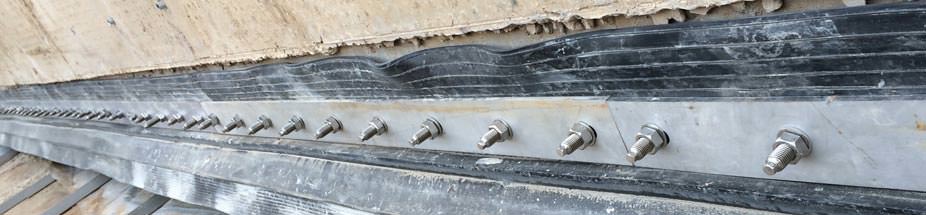

Fugenband-Klemmkonstruktion Kunex für wasserdichte Gebäudeanschlüsse
(11.10.2017) Bei dem Anschluss neuer WU-Betonbauteile an bestehende Bauwerke müssen Bewegungen in der Fuge aufgenommen werden können, die etwa durch Schwinden des Betons oder Setzungen entstehen. Gängige Fugenabdichtungen eignen sich dabei nicht zur wasserdichten Ausbildung des Gebäudeanschlusses. Sie können ...
- entweder nicht in die Bestandsbauteile eingebunden werden oder
- wegen fehlender Elastizität die auftretenden Verformungen nicht aufnehmen.
Zur problemlosen Ausbildung von Fugen zwischen Alt und Neu bietet H-BAU Technik das Kunex-Klemmfugensystem an. Dank eines allgemeinen bauaufsichtlichen Prüfzeugnises (abP) gibt es allen am Bau Beteiligten Planungs- und Ausführungssicherheit - zumal mit dem Verwendbarkeitsnachweis die Anforderungen der DAfStb-Richtlinie Wasserundurchlässige Bauwerke aus Beton (WU-Richtlinie) erfüllt werden. Der amtliche geprüfte, im abP festgelegte Einsatzbereich gilt für ...
- Bodenfeuchte,
- nicht drückendes Wasser und
- drückendes Wasser bis 0,5 bar sowie
- Wasserwechselzonen.
Die Kunex-Klemmfuge erfüllt die Anforderungen der Nutzungsklasse A für die Beanspruchungsklasse 1 und 2 entsprechend WU-Richtlinie. Bei Gebäudeanschlüssen lassen sich mit dem System wasserundurchlässige Bewegungsfugen mit einer Weite von bis zu 30 mm und resultierenden Verformung (vr) von maximal 20 mm ausbilden.
alle Bilder/Fotos © H-Bau |

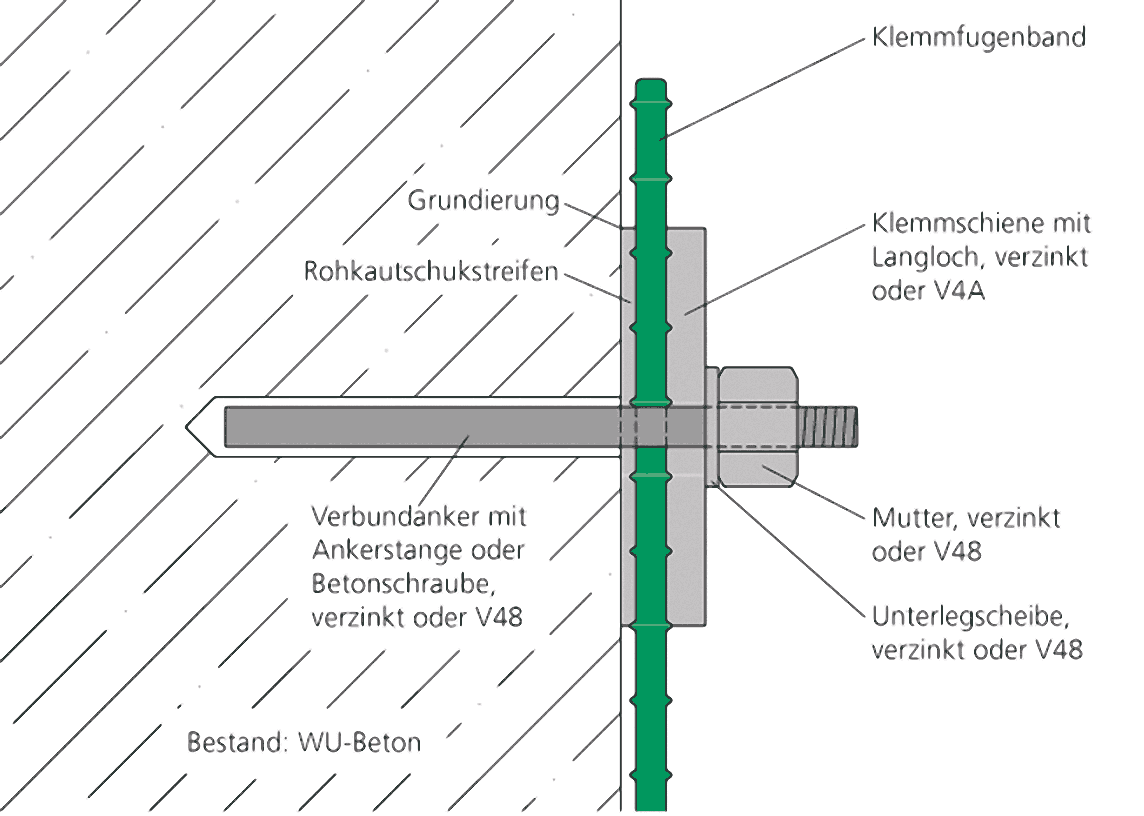

Zum System gehören ...
- eine Grundierung gegen saugende Untergründe,
- Fugenbänder gemäß abP P-5143/478/13 der Braunschweiger Materialprüfanstalt für das Bauwesen oder DIN 18541-2,
- Klemmprofile aus Stahl (Edelstahl oder verzinkt),
- ein Injektionssystem mit Ankerstangen oder Verbundankerschrauben und
- ein Rohkautschukstreifen.

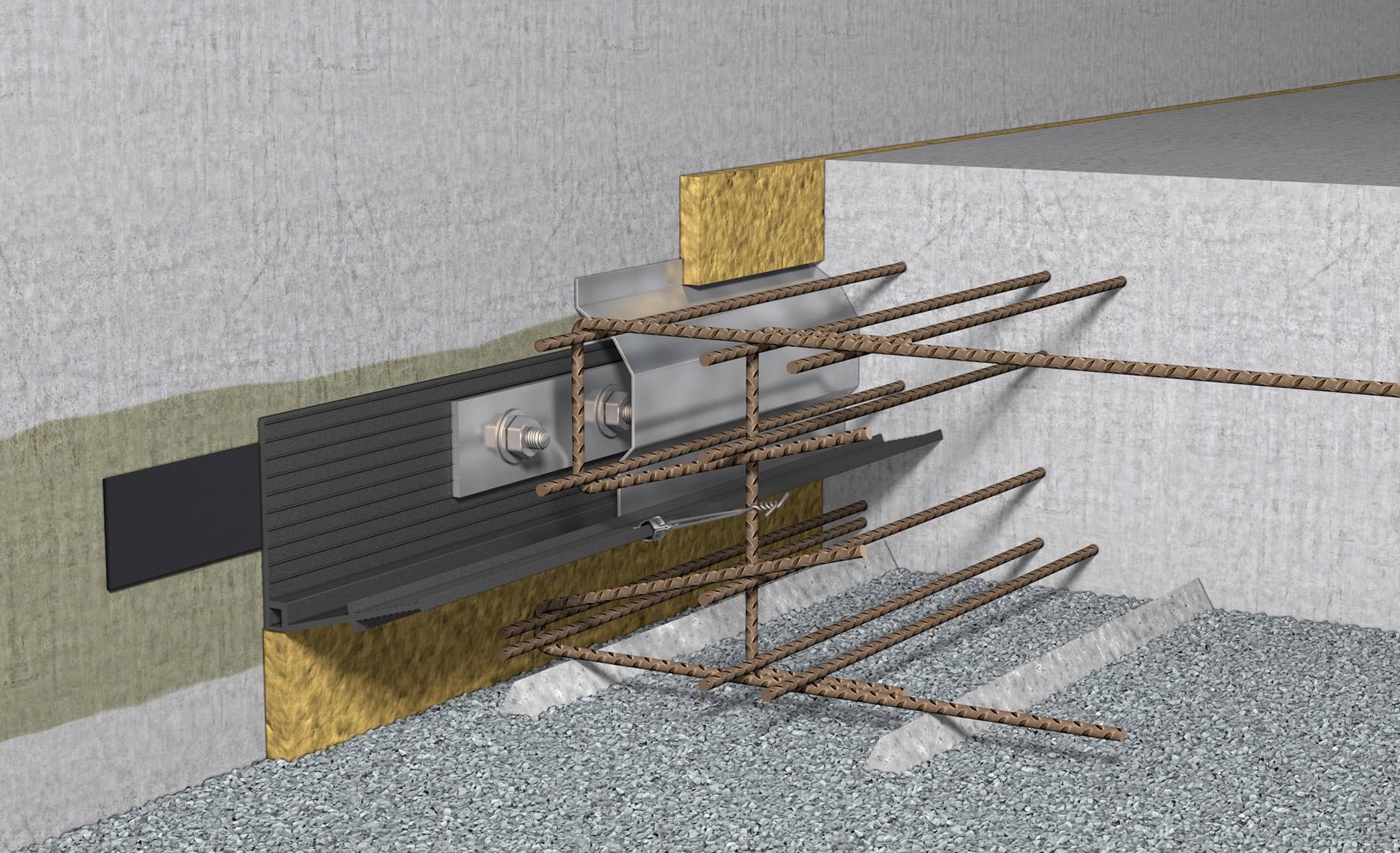

Mittels Klemmprofil wird das Fugenband an den Bestand gepresst und zusätzlich in die neu betonierten Bauteile eingebunden, wo die Abdichtung nach dem Labyrinthprinzip erfolgt (Verlängerung des Wasserumlaufweges mit häufigen Richtungsänderungen).

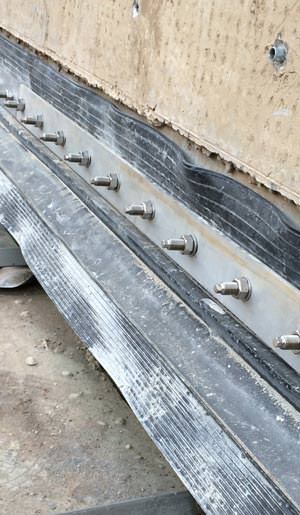

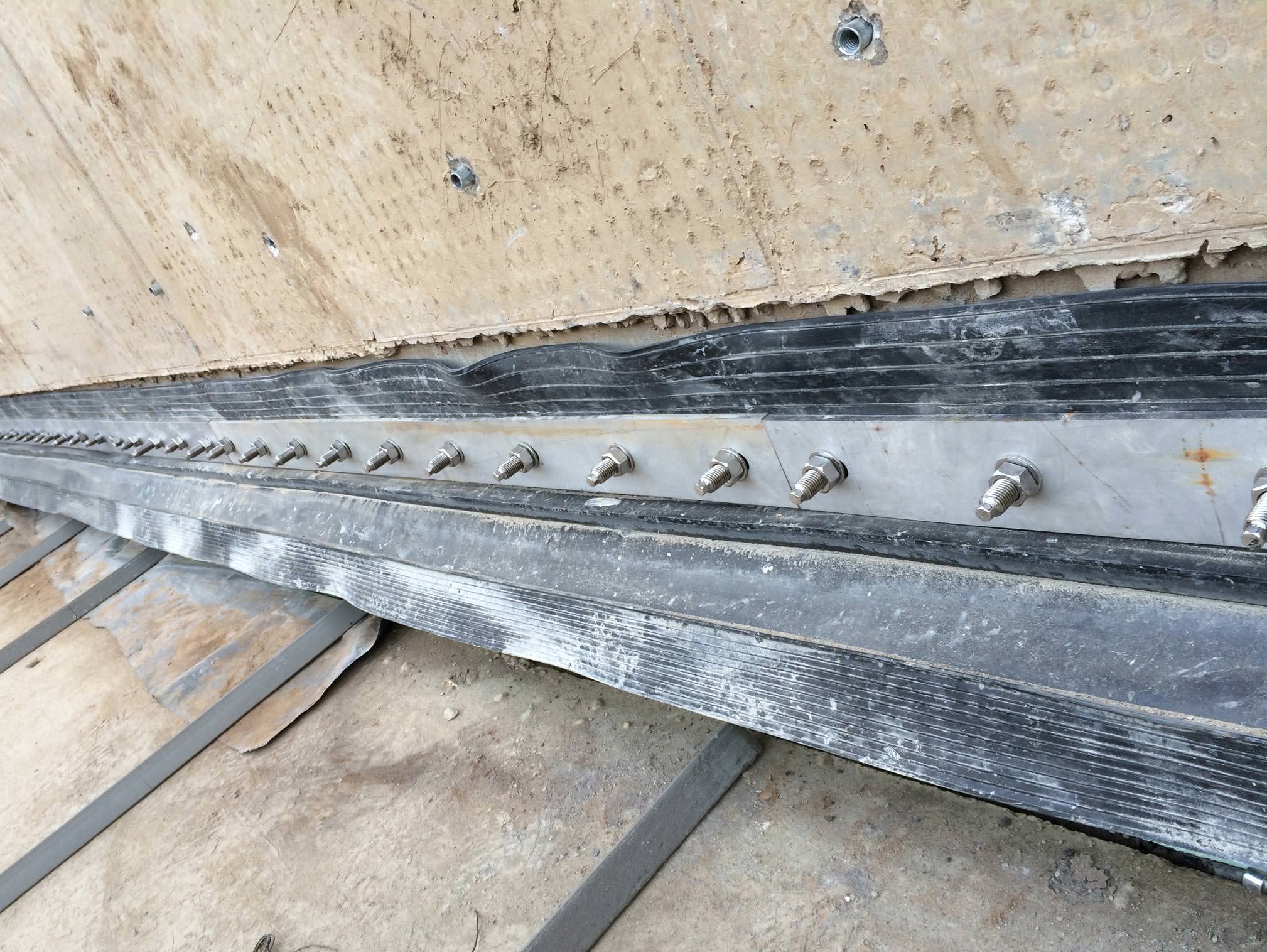

Für die Qualität der Fuge ist es ausschlaggebend, den Zustand der Bestandsoberfläche zu beurteilen und professionell vorzubereiten. Anschließend werden die Bohrungen für das Setzen der Ankerstangen oder Verbundankerschrauben in den Bestand eingebracht. Nach dem Anbringen von Rohkautschuk, Fugenband, Klemmschiene und Unterlegscheibe auf die Anker wird die Konstruktion mit Hilfe der Ankermuttern an das Gebäude geklemmt. Die Dichtwirkung ergibt sich durch flächiges Anpressen an die Betonfläche. Die Muttern werden auf das erforderliche Drehmoment von 80 Nm angezogen und nach frühestens 90 Minuten noch einmal nachgezogen.
Referenzobjekt Marriot World Conference Hotel Bonn

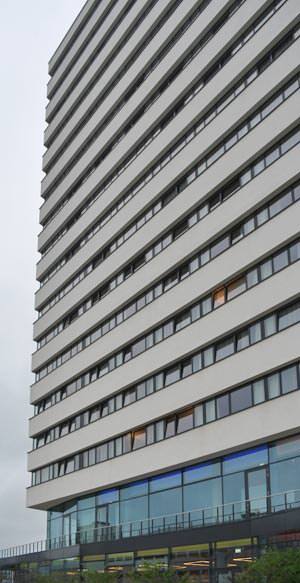

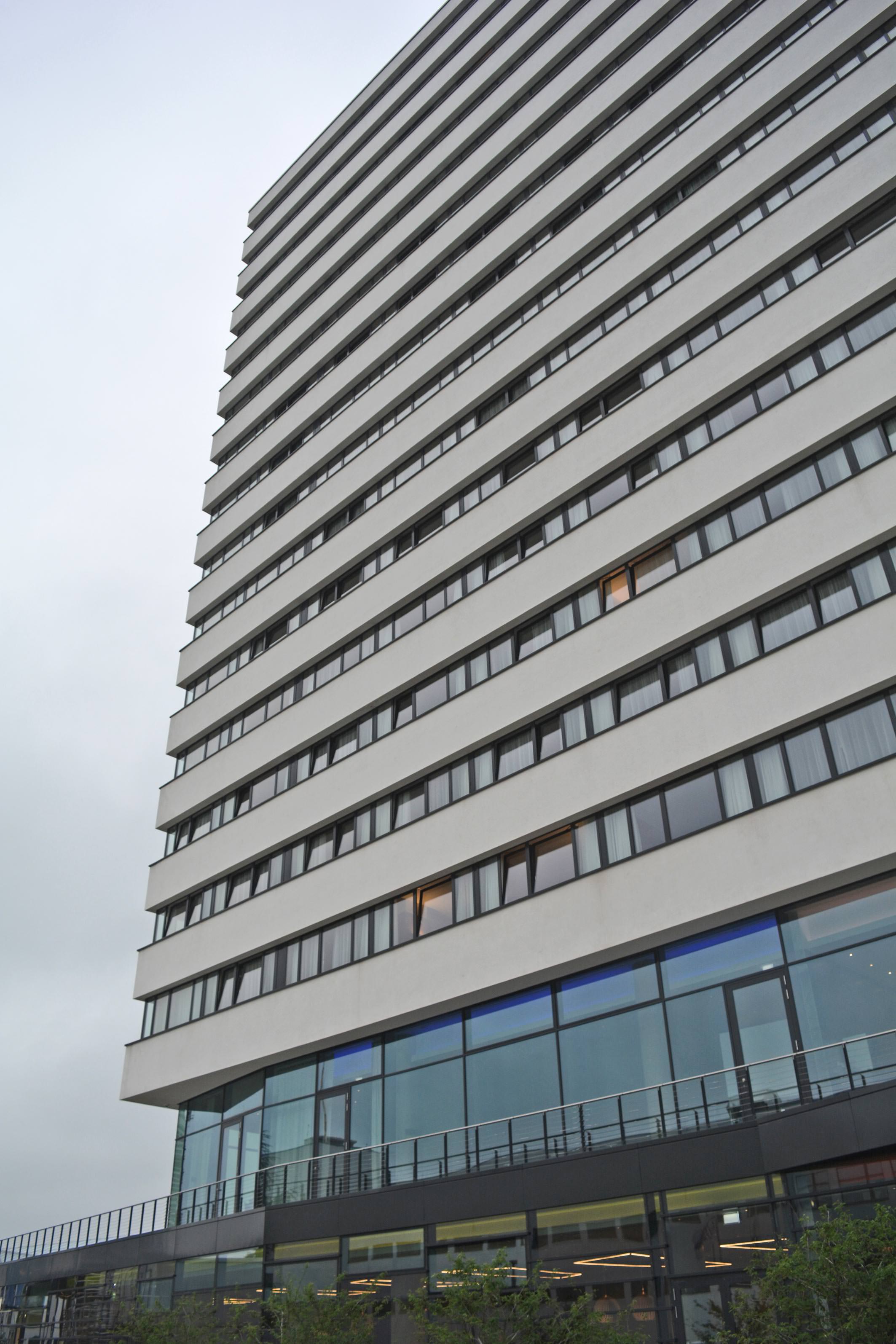

Zum Einsatz kam die Kunex-Klemmfuge u.a. im Marriot-Konferenzhotel in Bonn, das im Juni 2016 eröffnet wurde. Der Bau ist Teil des angrenzenden World Conference Centers Bonn (WCCB). Im ehemaligen Regierungsviertel und in Rheinnähe gelegen, befindet sich das Hotel in bester Lage für Meetings, Konferenzen, Events sowie Urlaubsaufenthalte und bietet die entsprechenden Räumlichkeiten.
Zur Erinnerung: Die Grundsteinlegung erfolgte bereits im Mai 2007. Der Entwurf stammt von Yes Architecture. Nachdem der koreanische Investor 2009 in Insolvenz ging, ruhte das Projekt, bis 2014 die Stadt Bonn die Bauherrschaft für den Konferenzteil übernahm und den Hotelrohbau an die Bonner DevelopVisio Projektentwicklung und Generalübernehmer GmbH verkaufte. Ab Herbst 2014 wurden der Hotelturm mit Verbindungsbau zum Konferenzzentrum sowie das Logistikgebäude fertiggestellt. Den Auftrag erhielten die Bonner Hans Blatzheim Bauunternehmung GmbH & Co. KG und das Kölner Architektur- und Ingenieurbüro GPG (Ulrich Griebel Planungsgesellschaft mbH). Betrieben wird das Hotel heute von der Marriot-Gruppe.

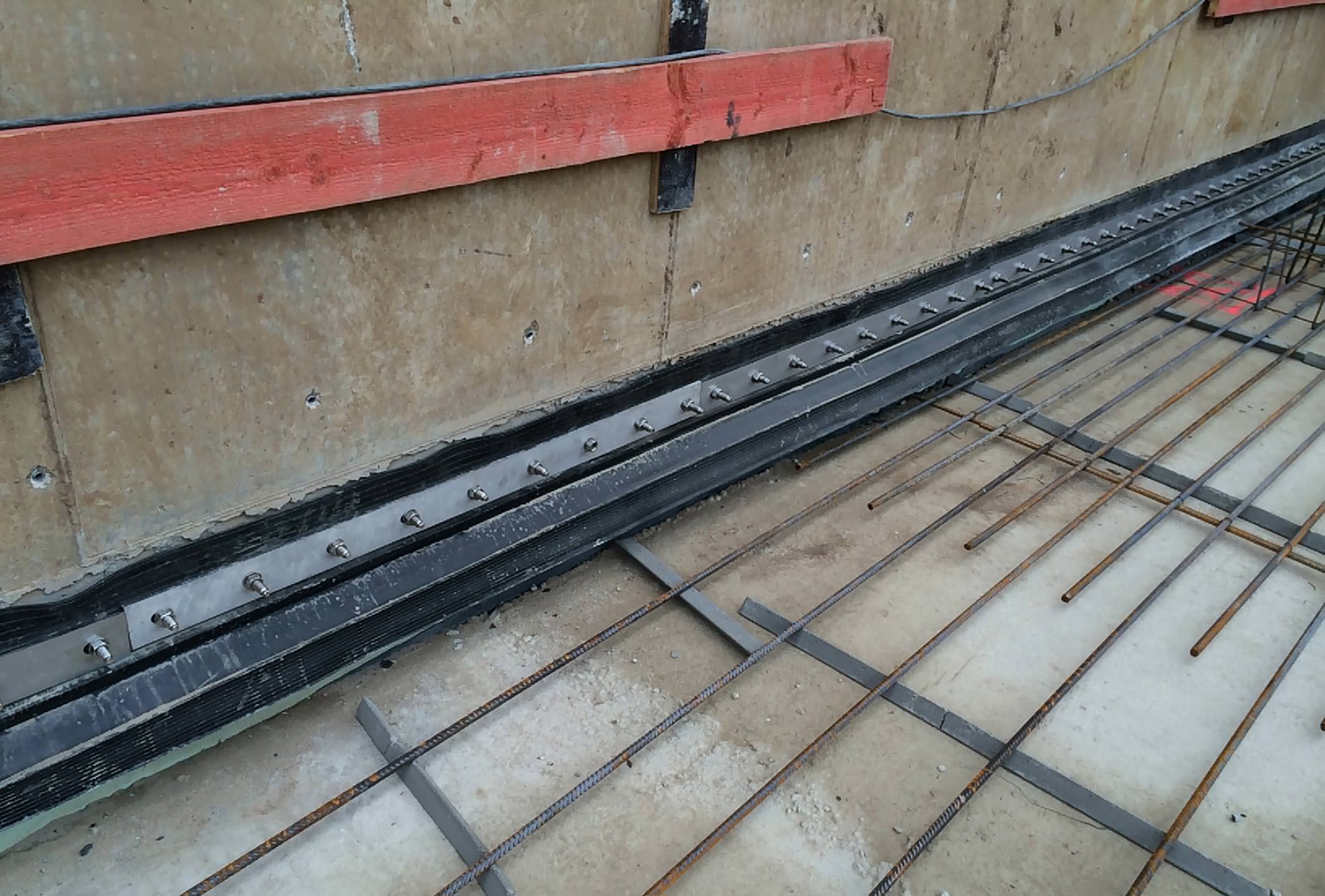

Für den wasserundurchlässigen Anschluss des unterirdischen Logistikgebäudes an das vorhandene Hochhaus sorgt die Kunex-Klemmfuge. Eingesetzt wurden circa 130 m Klemmfugenband mit zugehörigen Teilen gleicher Länge (Klemmschiene, Rohkautschukstreifen und Schutzprofil), passende Verbundanker und Ankerstangen sowie Fugenbandklammern.
Weitere Informationen zum Kunex-Klemmfugensystem können per E-Mail an H-Bau angefordert werden.
