Minimalinvasiv: Neue Technologie zur Bodenverbesserung bei weichem Baugrund
(23.10.2012) Wenn Baugrund seine Tragfähigkeit verliert, sind Sackungen oder Setzungen der darauf liegenden Baukonstruktion häufig unmittelbar die Folge. Wobei dieser Prozess auch schleichend sein kann. Mit den beiden bisherigen Injektionsverfahren ...
- UDI DeepInjection (Tragfähigkeitserhöhung und Anhebung von Fundamenten)
- UFL FloorLift (Tragfähigkeitserhöhung und Anhebung von Betonböden; siehe auch FloorLift-Beitrag vom 31.8.2011)
... hat Uretek eine hilfreiche Lösung für viele Baugrundprobleme im Markt etabliert. Nun ist mit UPP HybridInjection eine minimalinvasive Technologie zur Bodenverbesserung für schwachen und weichen Baugrund entwickelt worden.

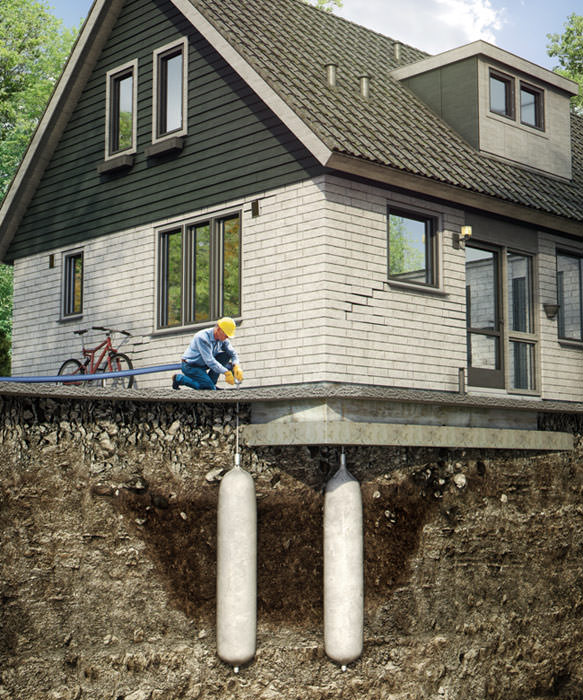

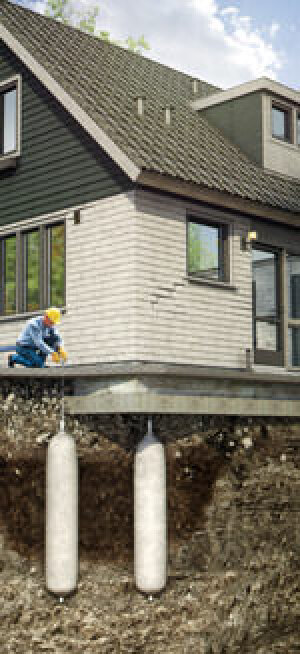

Durch gezielte Injektionen des Uretek-Expansionsharzes in vorgefertigte Geotextilien wird der Boden unter Fundamenten und Betonböden verdichtet; dazu wird die Tragfähigkeit in Kombination mit dem umgebenden Boden gesteigert. Die durch die raue Oberfläche des Geotextils erzeugte Mantelreibung gibt zusätzlichen Halt in weichen Untergründen.
Mit dieser neuen Injektionstechnologie werden zwei Effekte in einem einzigen Arbeitsschritt erreicht:
- eine Bodenverbesserung durch Verdichtung (nichtbindige Böden) und
- die Lastabtragung in tragfähige Untergründe (bindige Böden).
Vor allem bei lockeren Böden, die z.B. Lehm, Torf, Hohlräume, Wasser usw. beinhalten, soll sich die HybridInjection-Methode als wirtschaftliche Alternative zum Einbau von z.B. Pfählen erweisen.
Praxisbeispiel: Rissbildung gestoppt

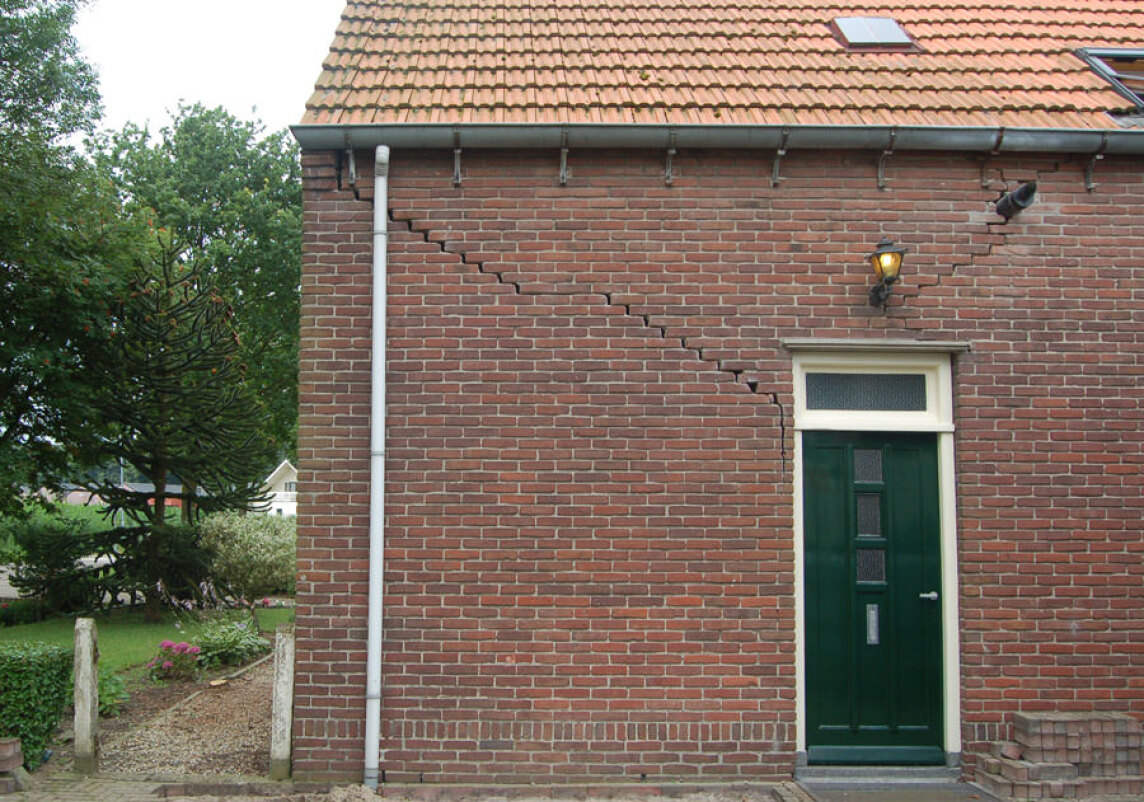

Ein Wohnhaus aus den 1950er Jahren hatte sich über mehrere Jahre gesetzt. Das Schadensbild war entsprechend: bis zu 3 Zentimeter breite Risse hatten sich gebildet. Das eingeschossige, nicht unterkellerte Haus weist eine nach heutigen Maßstäben unzureichende Fundamentierung auf und verfügt zudem über kein ausgeprägtes Gründungspolster. Die Bodenplatte kann mit circa 15 cm auch als nicht besonders biegesteif angesehen werden. Der Baugrund besteht bis in eine Tiefe von circa 4,50 Metern aus Klei, der mit Flussablagerungen durchsetzt ist. Darunter steht tragfähiger Boden an.

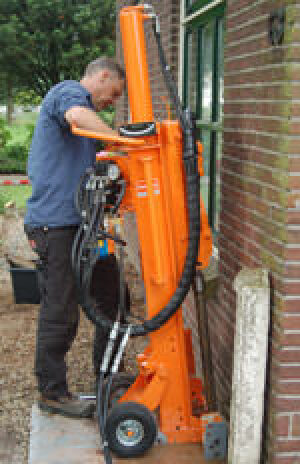

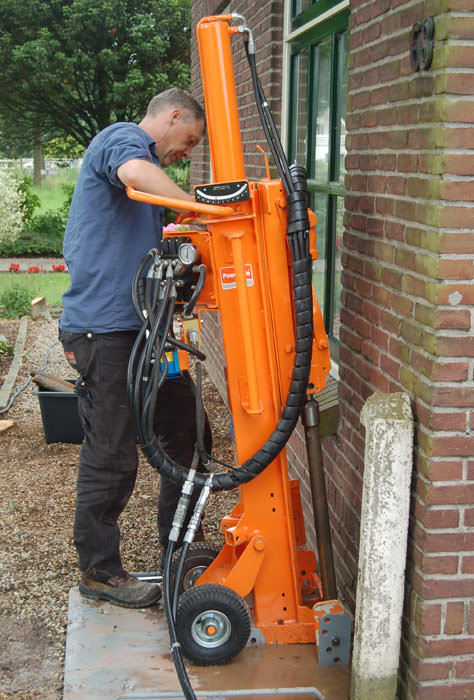

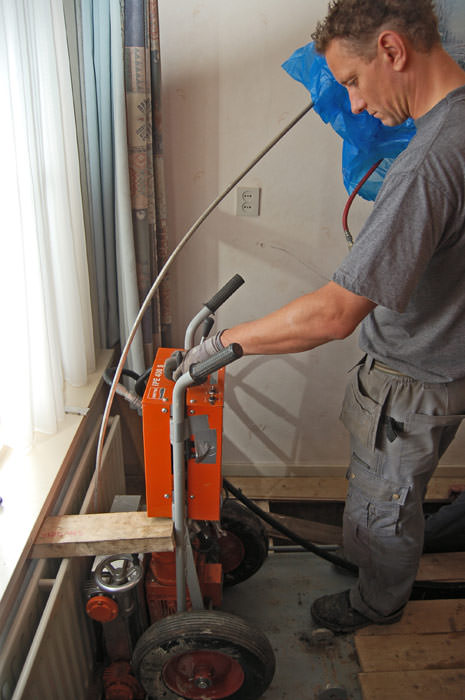

Die Aufgabenstellung lautete: Stabilisierung des Baugrunds zur Vermeidung weitere Setzungen. Da die Anwendung der DeepInjection-Methode aufgrund der Bodenverhältnisse keinen Erfolg versprach, bauten die Uretek-Mitarbeiter insgesamt 7 UPP-Elemente (Länge 5 Meter) entlang der Giebelwand ein. Die Bohrungen wurden von innen (Bild) und außen (Bild rechts) so ausgeführt, dass die HybridInjection-Elemente direkt unter den Steinfundamenten bzw. den Wänden ihre Expansionswirkung entfalten konnten. Nach 1,5 Arbeitstagen war der Baugrund unter dem von den Setzungen betroffenen Hausteil so weit verdichtet, dass nun eine verbesserte Tragfähigkeit erreicht war. Auf eine Anhebung wurde in diesem Fall verzichtet, da diese nicht bauwerksverträglich durchgeführt werden konnte.
Weitere Informationen zu UPP HybridInjection können per E-Mail an Uretek angefordert werden.
