Haustechnik-Software DDS-CAD 13 veröffentlicht

(11.11.2017) Data Design System (DDS) hat eine neue Version seiner Elektro- und TGA-Planungssoftware DDS-CAD fertiggestellt und verspricht ein höheres Tempo und mehr Komfort in allen Programmbereichen.

Elektroplanung

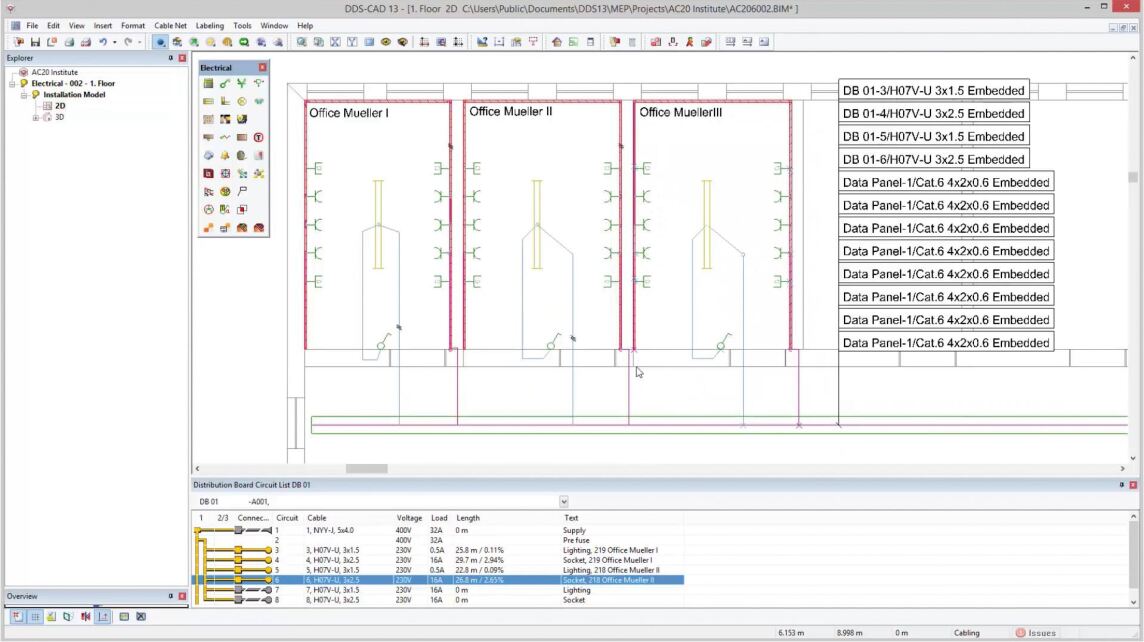

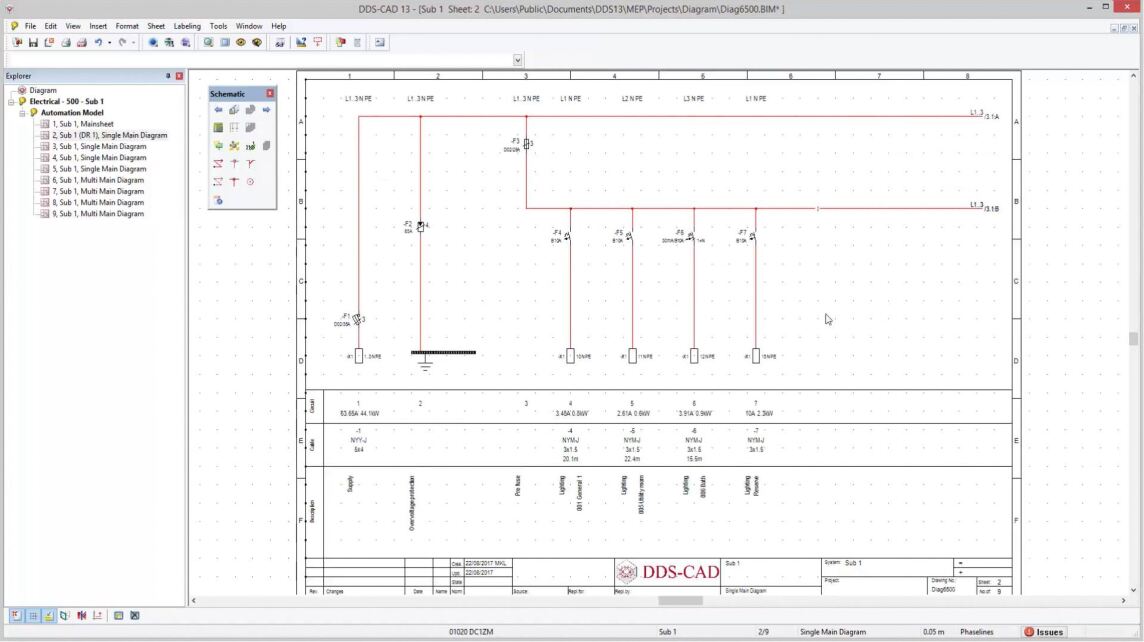

Im Bereich Elektrotechnik wurden Funktionen zur Erarbeitung von Stromlaufplänen sowie Stromkreislisten optimiert und erweitert; dadurch werden die Pläne und Listen informativer und übersichtlicher.

2D-Offset: Durch diese neue Funktion zum Verschieben der 2D-Darstellung von elektrischen Symbolen wird die 2D-Darstellung von eng mit Bauteilen bestückten Wandbereichen übersichtlicher und einfacher.

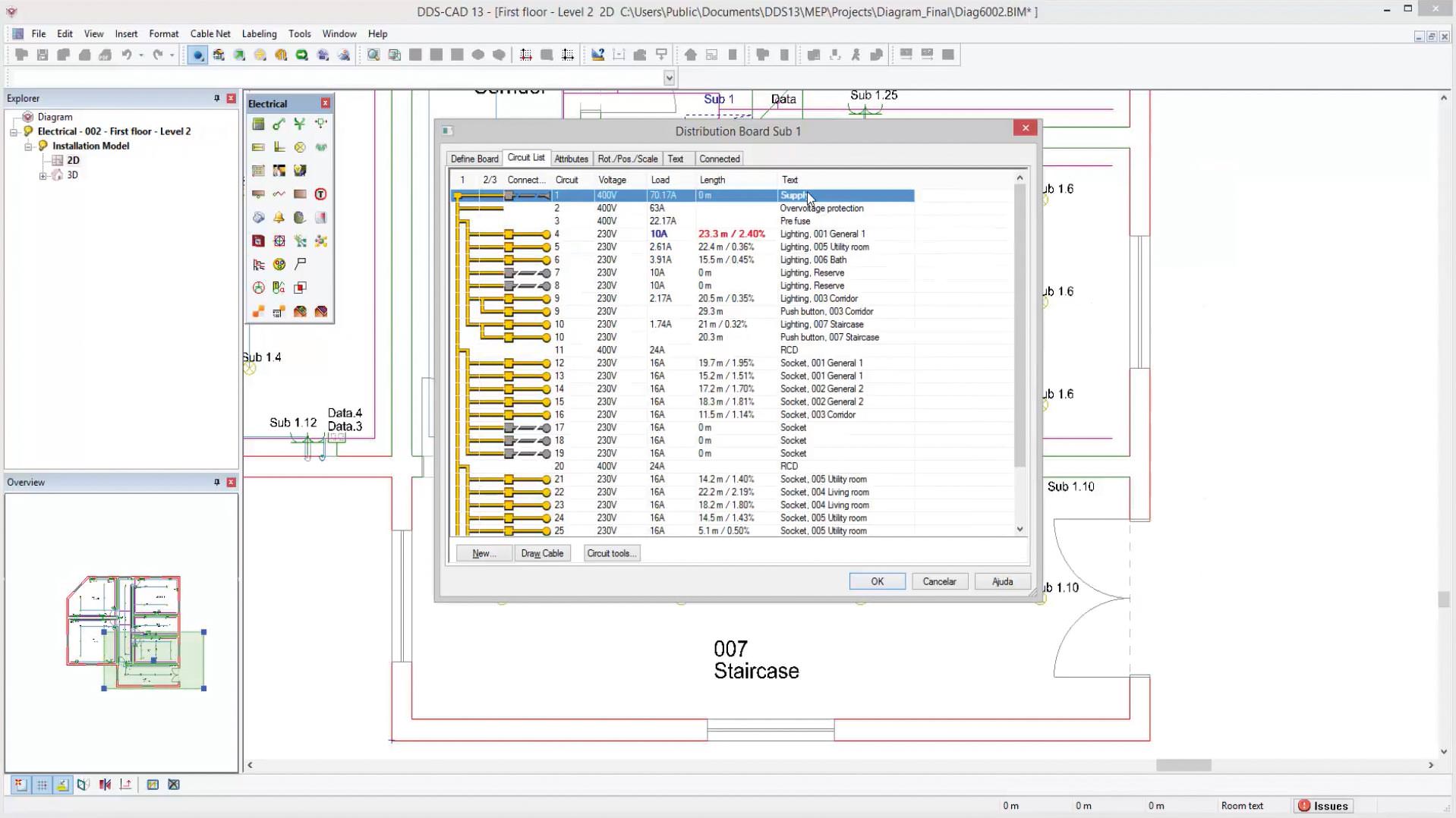

Verbesserungen der DDS-CAD-Stromkreisliste machen diese flexibler, übersichtlicher und informativer.

Verbesserungen in Bezug auf das Anlegen, Kopieren und Editieren von Stromlaufplänen vereinfachen und beschleunigen die Arbeit mit DDS-CAD 13.

Die Einführung der freien Verkabelung (Verkabelung ohne Stromkreiszuordnung) ermöglicht eine gänzlich neue, sehr flexible Arbeitsweise in Bezug auf die Kabelplanung.

Ein neues Konzept zur Planung der Verkabelung von Bauwerken verspricht dem Anwender bei der Kabelplanung zudem mehr Flexibilität. Weiterhin wurden in DDS-CAD 13 neue Kopier- und Bearbeitungsfunktionen sowie Darstellungsmöglichkeiten in Bezug auf die eingeplanten Elektrobauteile integriert.

SHK-Planung

Im Fachbereich der Sanitär- und Heizungstechnik hat DDS u.a. die Abwasserberechnung überarbeitet: Durch neue Optionen kann der Fachplaner nun spezielle Gebäudesituationen bei der Berechnung individueller berücksichtigen.

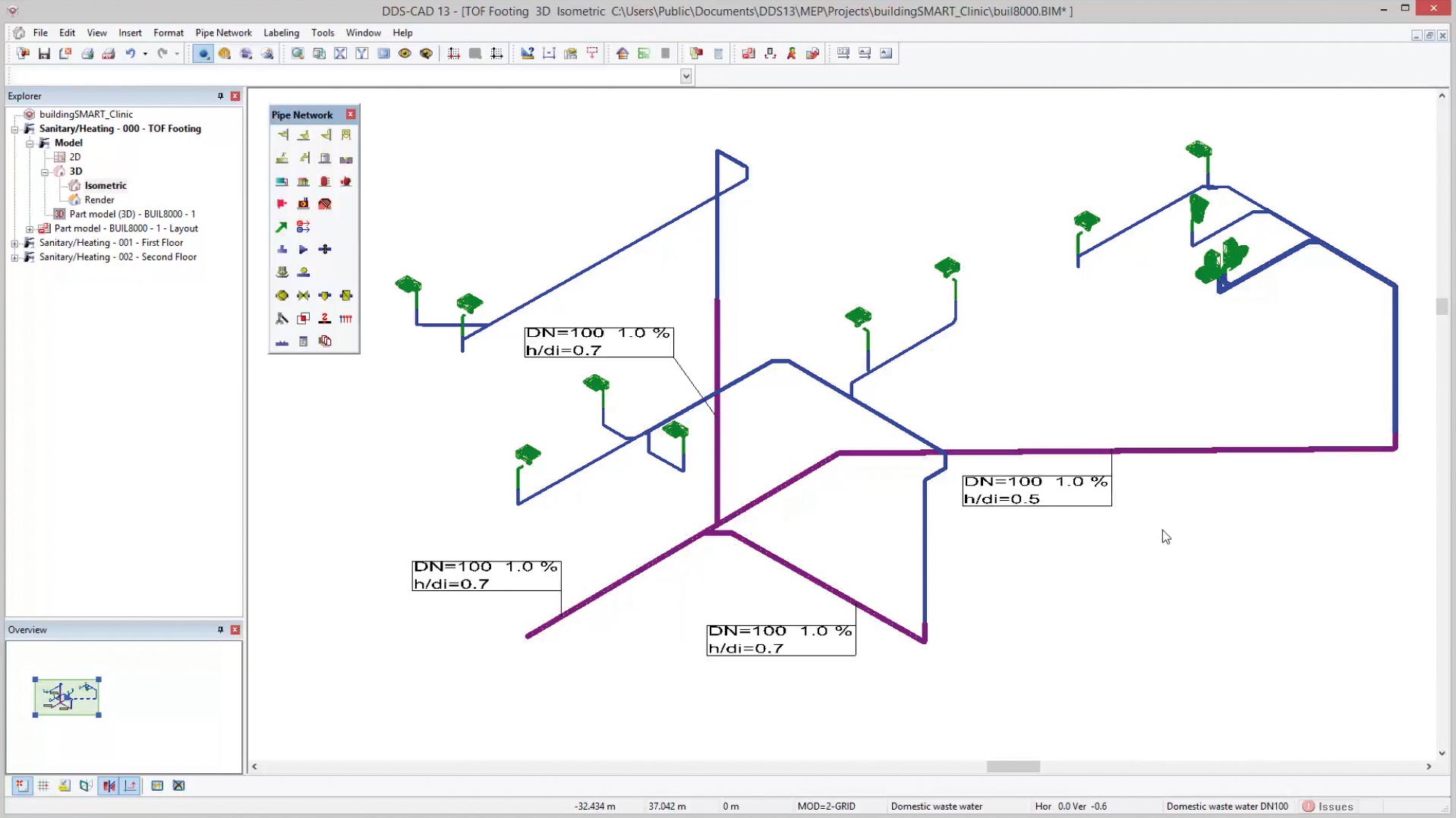

In der DDS-CAD-Version 13 kann der Füllungsgrad (h/di) für jede Abflussleitung einzeln vorgegeben werden. (Screenschot vergrößern)

Neue Möglichkeiten bietet DDS-CAD 13 auch für die Auslegung von Lüftungsanlagen. So wurde beispielsweise die Zuordnung von Räumen zu den einzelnen Lüftungszonen eines Bauwerks vereinfacht. Außerdem lassen sich jetzt die Wirkungsgrade von Wärmerückgewinnungssystemen flexibler in die Planung einbeziehen. Leichter wird auch das Editieren der Volumenströme in einzelnen Räume sowie der verschiedenen Lüftungsein- oder -auslässe.

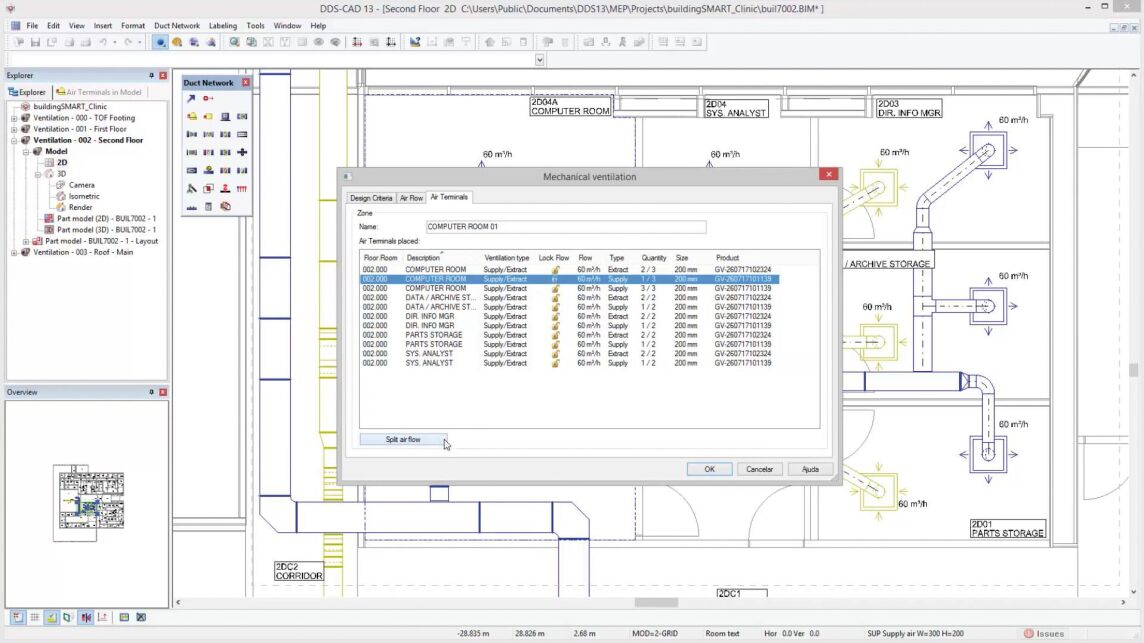

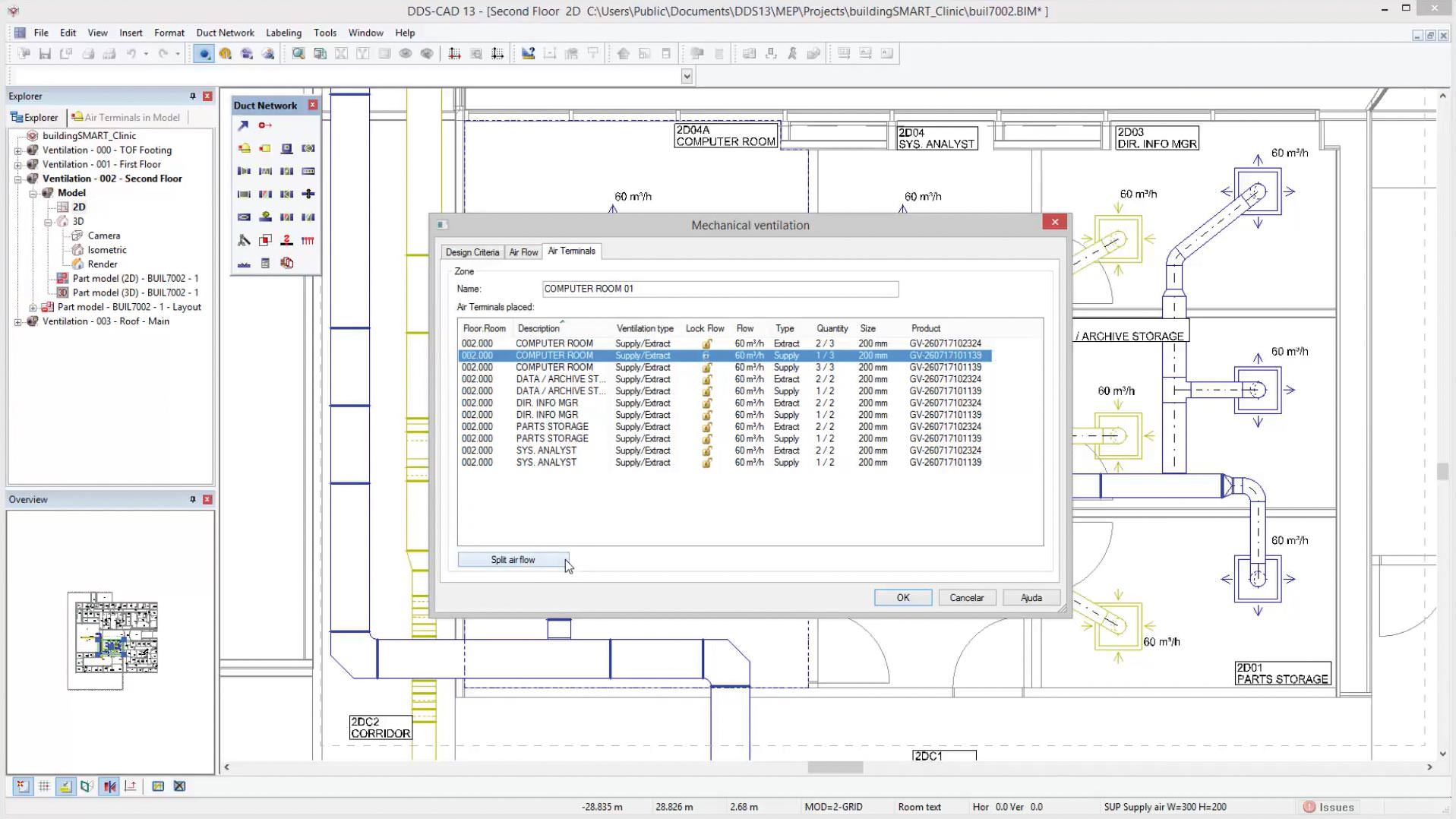

Lüftungsplanung (Screenschot vergrößern)

Gewerkeunabhängig

Alle Programmbereiche profitieren beispielsweise von Neuerungen bei der Bearbeitung von Objektgruppen: So können Bauteile, die solchen Gruppierungen zugewiesen wurden, nun flexibler editiert werden. Weiterhin wurde die Symbolnummerierung überarbeitet. Zusätzliche Optionen zur Kennzeichnung und Nummerierung der Bauteilsymbole vereinfachen und beschleunigen die individuelle Markierung der Symbole von eingeplanten Objekten. Die vollständig neu konzipierte Gebäudezonen-Funktion ermöglicht laut DDS eine deutlich schnellere Definition, Verwaltung und Verwendung von Gebäudezonen als bisher:

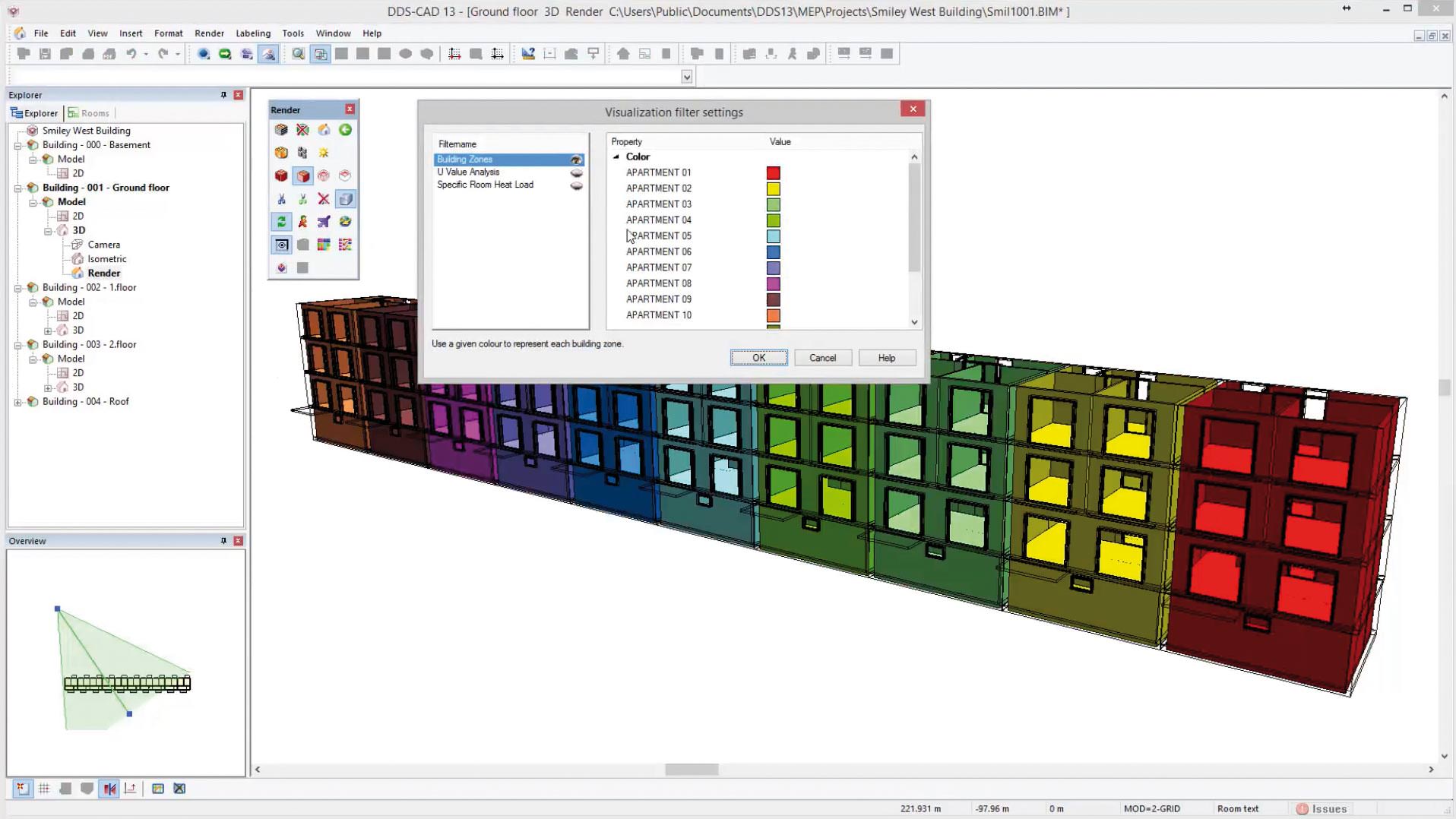

vollständig neu konzipierter Gebäudezonen-Manager (Screenschot vergrößern)

BIM

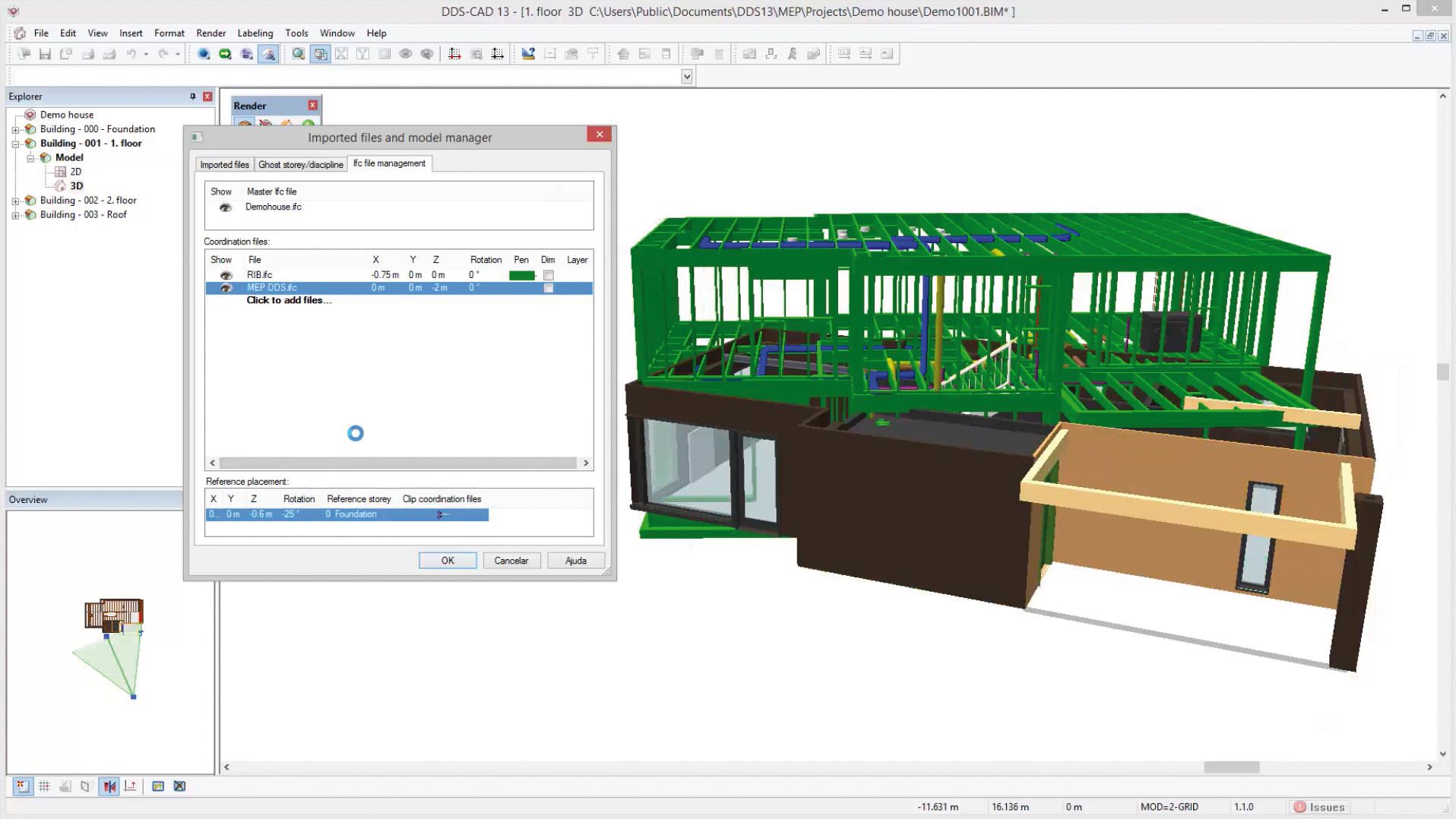

Um eine ideale Grundlage für die Mitarbeit an Open-BIM-Projekten zu schaffen, wurde DDS-CAD mit einem neuen IFC-Import- und Modellmanager ausgestattet. Dieser soll den Import von IFC-Daten beschleunigen und vereinfachen. Darüber hinaus kann DDS-CAD 13 zwischen einer Master-IFC-Datei und IFC-Koordinationsdateien unterscheiden, wodurch die Arbeit mit IFC-Daten erleichtert und um neue Möglichkeiten erweitert wird.
