Integrierte Uponor-Softwareumgebung (mobil und stationär) reduziert Planungsaufwand
(24.6.2017; upgedatet am 30.6.: App jetzt auch für iOS verfügbar.) Uponor hat sein Softwareangebot rund um die Planung und Auslegung von Flächenheiz- und -kühlsystemen, Rohrnetzen und Trinkwasser-Installationen weiterentwickelt. Dazu zählen ...
- HSEmobile, eine neue App für die Schnellkalkulation unmittelbar vor Ort, sowie
- die komplett überarbeitete Planungssoftware HSEdesktop.
Mit Hilfe der kostenlosen App HSEmobile können Fachhandwerker eine Modellplanung für Uponor Flächenheizsysteme durchführen und dann zügig ein Angebot erstellen. Anschließend lassen sich die Daten für die detaillierte Auslegung direkt in die Desktop-Software übernehmen, die neben neuen Komfortfunktionen wie die automatische Leitungsverlegung jetzt auch die 3D-Planung von Objekten beinhaltet. Mit dieser integrierten Softwareumgebung will Uponor seine Partner vom ersten Kundengespräch bis hin zur vollständigen Installationsplanung begleiten und so eine durchgehend effiziente Bearbeitung ermöglichen.
Projektierung in vier Schritten mit der HSEmobile App
Gerade in der Anfangsphase soll die kostenlose HSEmobile App (für iOS und Android) den Aufwand für die Projektierung einer Flächenheizung erheblich reduzieren. Der Fachhandwerker kann damit eine Modellplanung durchführen, anschließend die zugehörigen Materiallisten erzeugen und dann auf dieser Basis zeitnah eine erste Kostenschätzung oder ein Angebot abgeben:

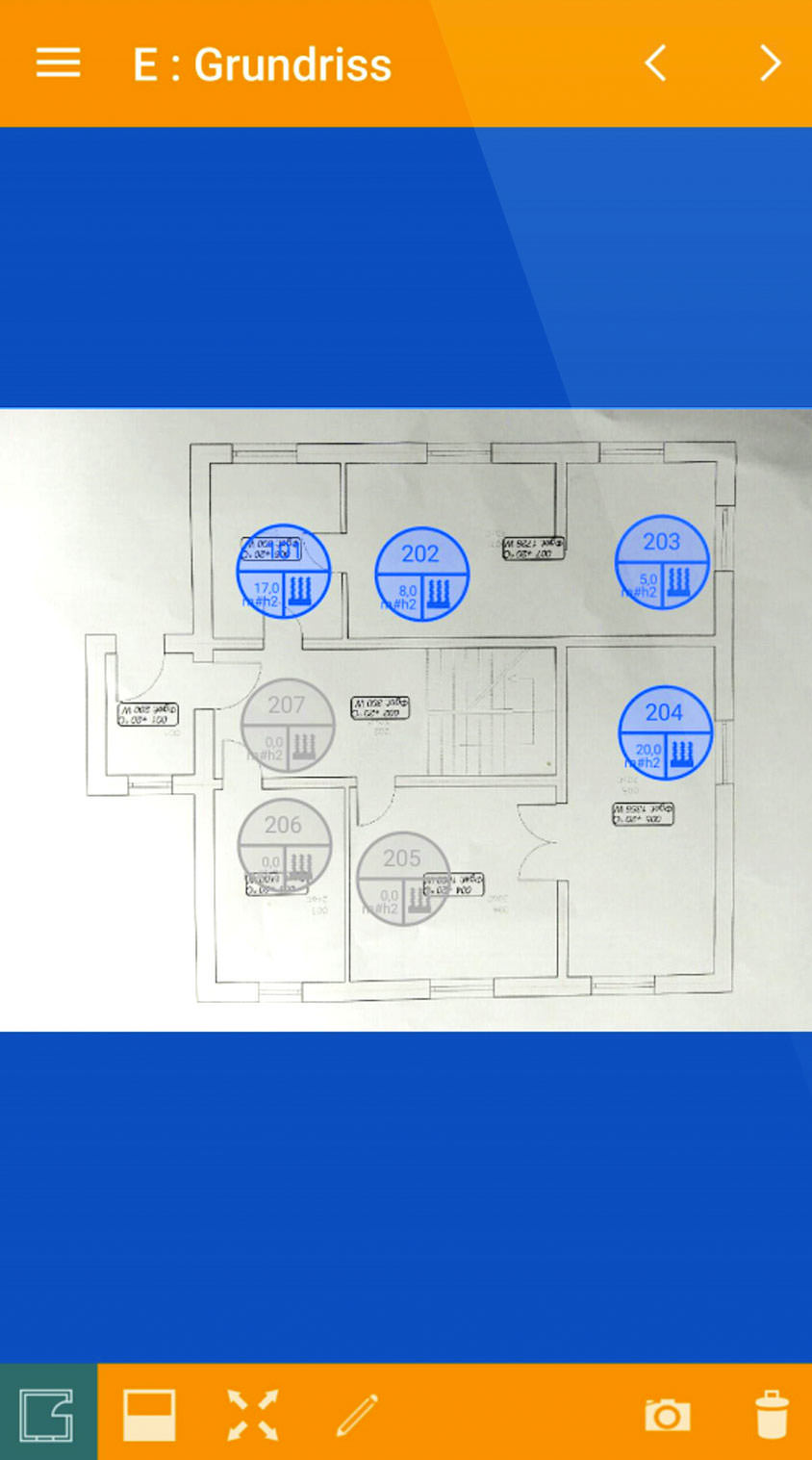

- Hierfür wird zunächst eine Gebäudestruktur mit Stockwerken und Raumstempeln angelegt, bei der auch vorhandene oder abfotografierte Grundrisse hinterlegt werden können.
- Anschließend müssen Art, Fläche und Auslegungstemperatur des jeweiligen Raums angegeben, das passende Flächenheizsystem ausgewählt und der Verteiler gesetzt werden.
Bei allen Schritten erleichtern sinnvolle Vorbelegungen die Eingabe. Die Auswahl von Systemkomponenten lässt sich jederzeit ergänzen oder bei Änderungen auf der Baustelle einfach anpassen.
Mit der App können alle Uponor Flächenheizsysteme nach DIN EN 1264 ausgelegt werden. Über die HSE-Cloud-Engine erfolgt dabei online eine vollständige hydraulische Kalkulation mit den Algorithmen der Desktop-Software. Dementsprechend stehen auch wichtige Informationen wie Druckverluste oder Massenströme am Verteiler schon bei der Modellplanung zur Verfügung.
Die Berechnungsergebnisse und Materiallisten können direkt als PDF-, UGS- oder GAEB-Datei per E-Mail weitergeleitet werden. So kann ein Mitarbeiter im Büro unmittelbar das zugehörige Angebot erstellen, eine entsprechende Bestellung beim Großhandel platzieren oder im Auftragsfall später auch eine vollständige Installationsplanung beim Uponor Service anfordern.
Komfortable HSEdesktop Software mit 3D-Planung

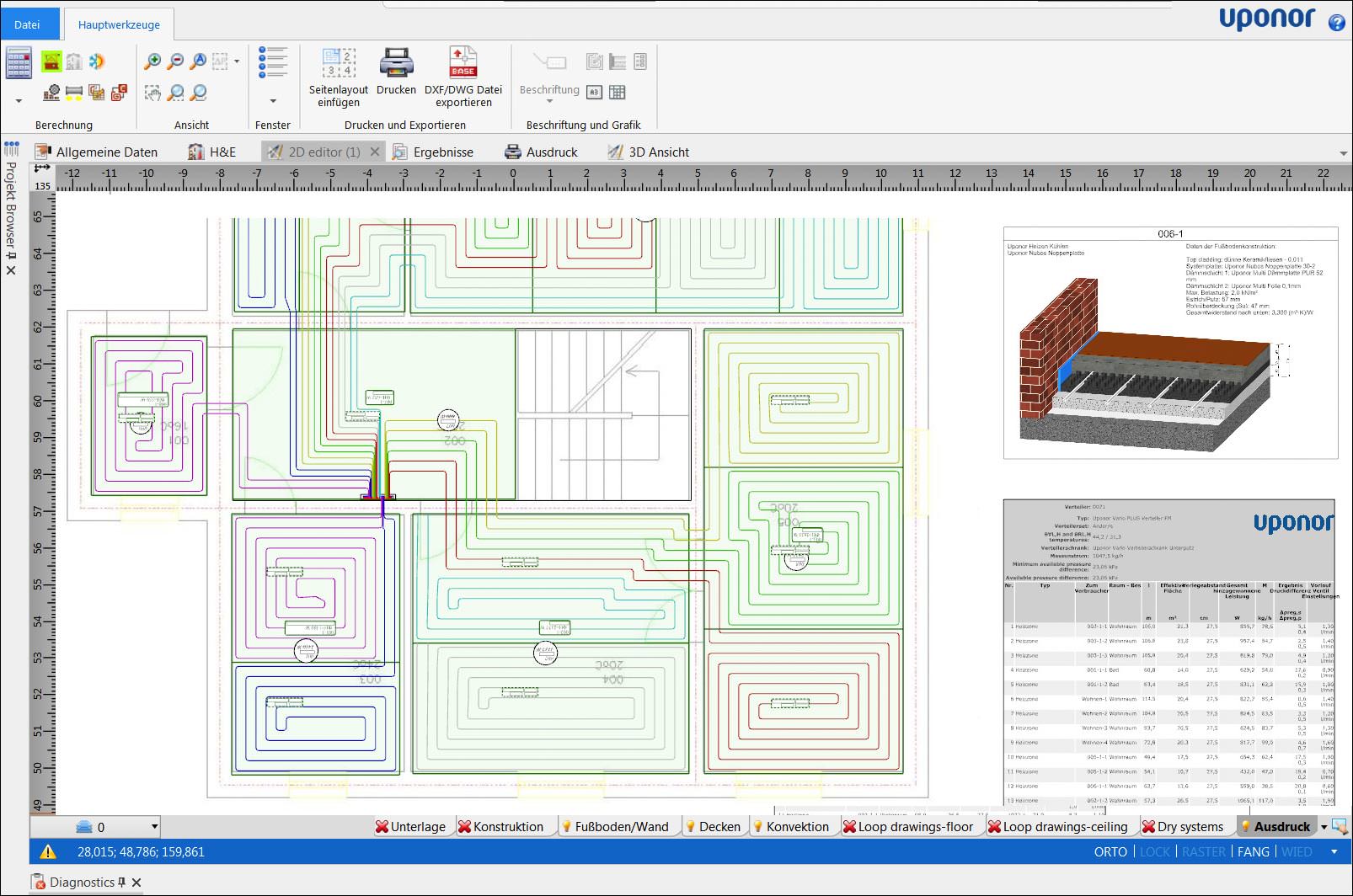

Für eine detaillierte Auslegung lässt sich die gesamte Modellplanung nahtlos in die neue Version der HSEdesktop-Software übernehmen. Hier kann unmittelbar mit den Raumstempeln und Verteilerplatzierungen weitergearbeitet werden. Das umfangreiche Planungsinstrument für alle Flächenheiz- und -kühlsysteme sowie Rohrnetz- und Heizlastberechnungen ermöglicht die komplette Auslegung des zugehörigen Versorgungsnetzes inklusive der Steigleitungen sowie die Ergänzung weiterer Systeme aus dem Uponor Portfolio. So lassen sich beispielsweise 2-Leiter-Rohrnetze für dezentrale Wohnungsstationen des Tochterunternehmens KaMo in die Wärmeversorgung der Flächenheizsysteme integrieren.
Dabei können die Projekte mit der neuen Desktop-Version komplett in 2D sowie 3D geplant werden, wobei viele zusätzliche Komfortfunktionen eingebaut wurden. Mit Hilfe der automatischen Leitungsverlegung passt die Software u.a. das Rohrnetz beim Versetzen von Verteilern von selbst an die neuen Gegebenheiten an - die bisher erforderliche, aufwändige manuelle Nachbearbeitung entfällt. Dazu kommen ein neuer Editor für die Auslegung von modularen Trockenbau- oder Kassettensystemen sowie eine automatische Funktion für die detaillierte 3D-Darstellung von Fußbodenaufbauten inklusive der genauen Vermaßung.
Für alle Funktionen der Planungssoftware wurde zudem eine umfassende Online-Multimedia-Hilfe eingerichtet. Hier finden Planer und Fachhandwerker Videoanleitungen, Beispielprojekte sowie Vorlagen für nahezu alle Projektarten.
