Fuge follows Function – Vandersanden Pflasterklinker

(23.8.2023) Pflasterflächen können und sollen nicht nur funktionell, sondern auch stabil, belastbar, wirtschaftlich und langlebig sein. Pflasterklinker von Vandersanden in natürlichen keramischen Farben und in Kombination mit bewährten und kreativen Verlegemustern sorgen darüber hinaus für eine ansprechende Optik.

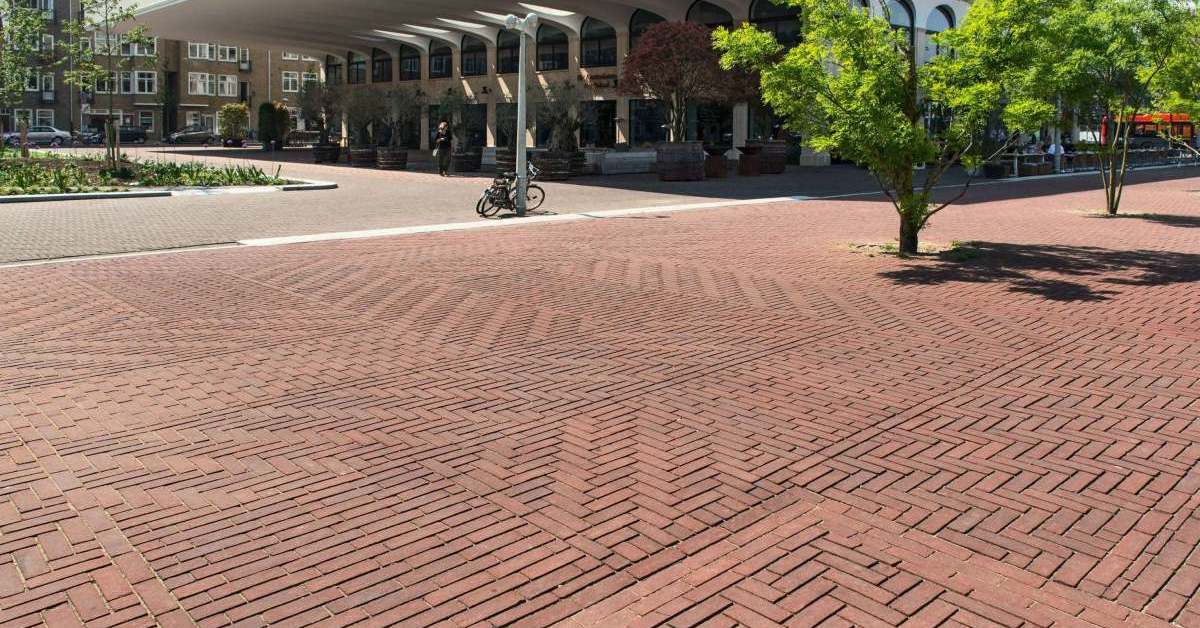

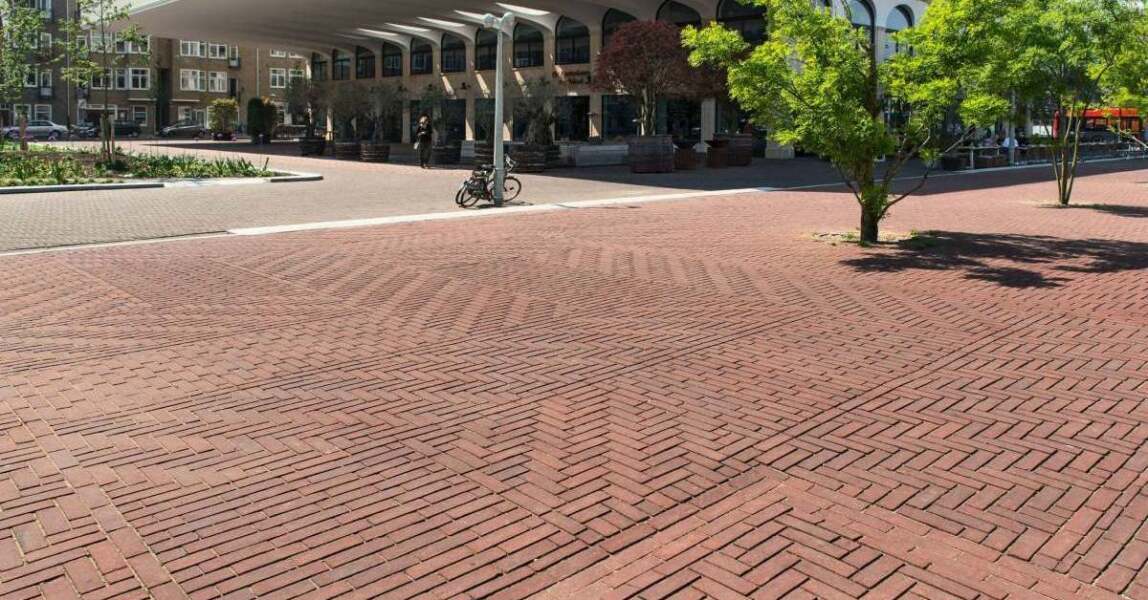

Vorplatz des Olympiastadions in Amsterdam (NL): kreative Verbände mit dem Pflasterklinker Rossa LF80/70 im Ellbogen- und Läuferverband. (Bild: Vandersanden)

Je nach Verwendungszweck eines Klinkerpflasters sind bei der Planung bestimmte Regelwerke zu berücksichtigen. Dies kann im Einzelfall zu Einschränkungen bei der Produktauswahl, der Art des Verlegemusters oder der Festlegung anderer Baustoffe für den Oberbau führen. Die unterschiedlichen Interessen müssen in Einklang gebracht werden, um eine möglichst dauerhafte und weitgehend schadensfreie Nutzung von Klinkerpflaster zu erreichen.

Pflasterklinker und öffentliche Bauvorhaben

Neben konkreten Vorgaben im Rahmen der örtlichen Bauleitplanung wird die Verwendung von Klinkerpflaster durch eine Reihe von Richtlinien und Empfehlungen sowie durch die Allgemeinen Technischen Vertragsbedingungen (ATV) der Verdingungsordnung für Bauleistungen (VOB/Teil B) geregelt. Konkret sind dies …

• Richtlinien für die Anlage von Stadtstraßen (RASt)
• Empfehlungen zur Straßenraumgestaltung innerhalb bebauter Gebiete (ESG)
• Empfehlungen für Anlagen des ruhenden Verkehrs (EAR)
• ATV DIN 18318 Verkehrswegebauarbeiten, Pflasterdecken und Plattenbelage in ungebundener Ausführung, Einfassungen
• ATV DIN 18299 Allgemeine Regelungen für Bauarbeiten jeder Art
• ATV DIN 18300 Erdarbeiten

Zur Erinnerung: Die ATV DIN 18318 sieht als Regelausführung eine Flachverlegung von Klinkerpflaster im Reihenverband mit versetzten Fugen vor. Diese Bauweise gilt als Grundlage für die Kalkulation und als geschuldete Leistung bei Abnahme, sofern in der Leistungsbeschreibung keine andere Verlegeart vorgegeben ist.

Riegel- und Langformate für Straßen und Wege

Eine hohe Materialfestigkeit der Pflasterklinker ermöglicht die Herstellung von Riegel- und Langformaten bis zu einer Länge von 300 Millimetern. Die schlanke Sichtseite der Riegelformate von 45, 52 oder 71 Millimetern sorgt bei hochkant verlegter Pflasterung für ein modernes Pflasterbild. Neben dem bewährten Fischgrät- und Ellbogenverband können die Formatlängen 300, 240, 200 und 160 Millimeter auch zu Läuferverbänden kombiniert werden. Mit Einbindetiefen von 100 oder sogar 118 Millimetern gehört das Klinkerpflaster zu den langlebigsten Straßenbelägen.

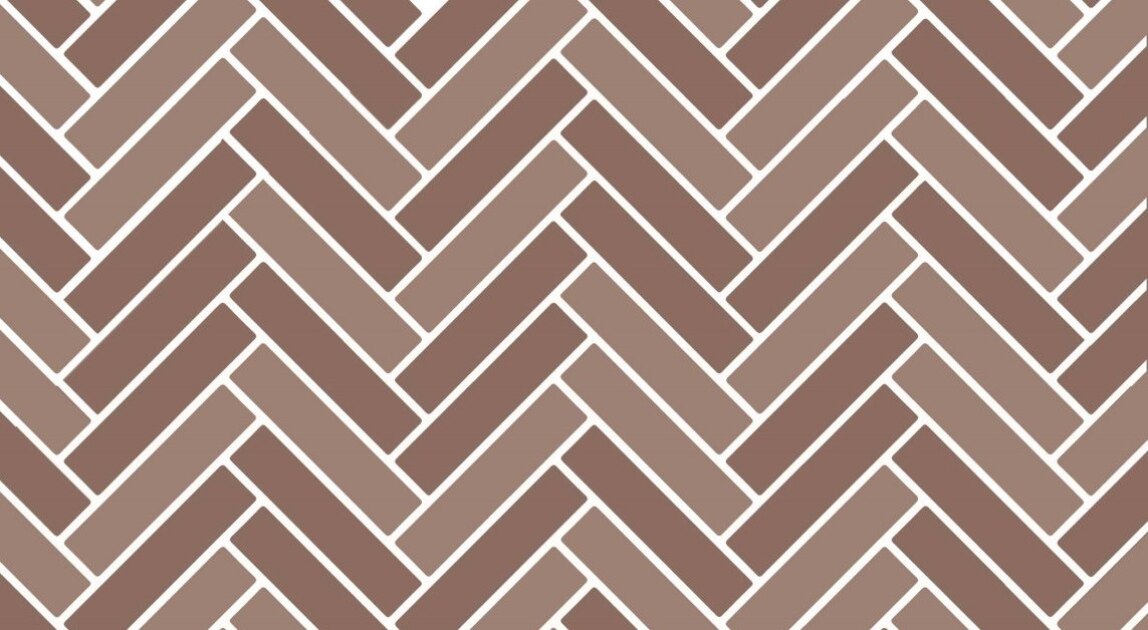

Im Fischgrätverband verleiht die um 45° versetzte Anordnung der Pflasterklinker einer Oberfläche hohe Stabilität. Der Versatz der rechteckigen Steine sorgt für eine bessere Ableitung der Horizontalkräfte. (Bild: Vandersanden)

Die Klinker werden mit der Läuferseite nach oben verlegt, z.B. bei der Ausbildung einer Rinne. Dabei ist jedoch auf eine vollständige Fugenfüllung zu achten. Bei eher gering belasteten Flächen, wie insbesondere im Gartenbereich, werden Pflasterklinker dagegen flach verlegt. Obwohl bei der Flachverlegung überwiegend mit schmalen Fugen von ca. 3-5 mm gearbeitet wird, sind bei weniger belasteten Flächen auch Fugenbreiten von 8-10 mm möglich, die durch ihre Breite ein besonderes, extravagantes Fugenbild ergeben können.

Die Formate

• Keiformat: 200x100x45mm, 200x100x52/62/65mm, 200x100x70/71mm oder 206x102x80mm. Ausstrahlung: eher robust und traditionell
• Keiformat XL: 240x118x52/62mm. Ausstrahlung: robust und exklusiv
• Waalformat: 204x50x60mm, 206x51x80/85mm. Ausstrahlung: elegant und nostalgisch
• Dikformat: 204x67x60mm, 206x67x80/85mm. Ausstrahlung: von traditionell bis zu zeitgenössisch
• Linge^®-Formate: 245x60x80mm, 245x80x60mm, 245x80x70mm, 245x80x80mm

Passende Pflasterstärken zur Nutzungsart

• 45 Millimeter für Wege und Terrassen
• 52 Millimeter für private Einfahrten, Wege und Terrassen
• 60/62/65 Millimeter für öffentliche und private Fußwege sowie für kleinere Plätze. Nur gelegentlich von schweren Fahrzeugen befahren
• 70/71 Millimeter für den Schwerlastverkehr, sowie für verkehrsberuhigte Straßen und öffentliche Plätze
• 80/85 Millimeter oder stärker (meistens Riegelformate) für besonders hohe Beanspruchungen

Wer im Außenbereich nicht nur auf unterschiedliche Materialien, sondern auch auf unterschiedliche Formate setzt, sorgt für Bewegung. Den Pflasterklinker Milano O. gibt es in sechs miteinander kombinierbaren Formaten: 160x80x52mm, 160x160x52mm, 240x160x52mm im 160er-Raster und 200x100x52mm, 200x150x52mm, 300x100x52mm im 100er-Raster. Der FormatMix eignet sich für Plätze und Wege im öffentlichen Raum sowie für Terrassen und Garageneinfahrten.

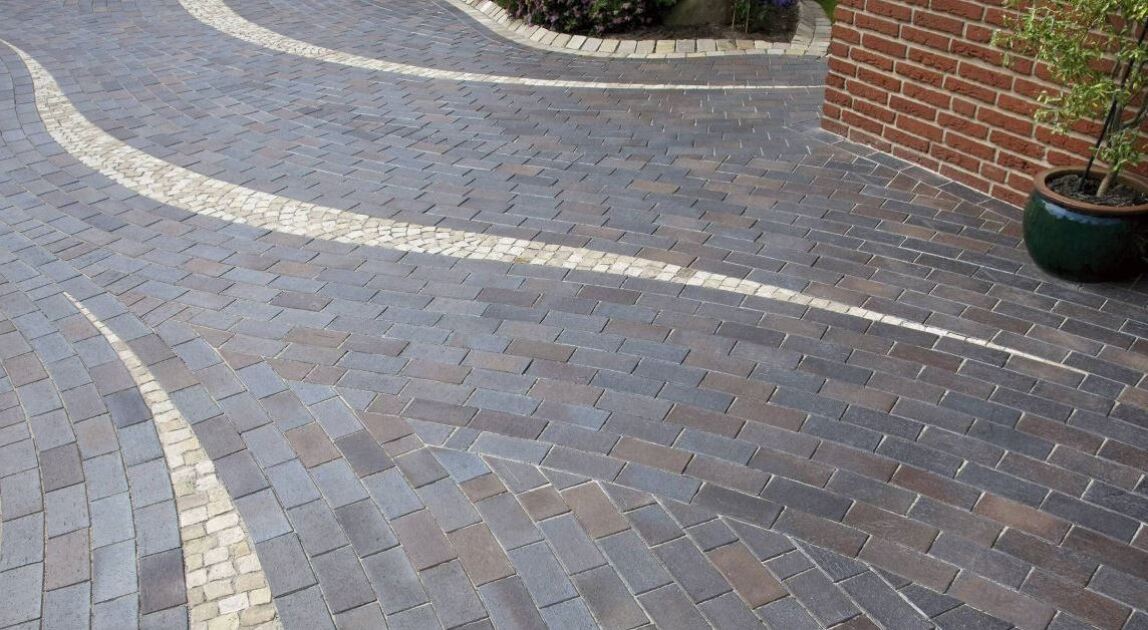

Spannung durchs Mischen kreativer Verlegemuster (Bild: Vandersanden)

Nutzungsart definiert den Fugenverlauf

Soll ein Klinkerpflaster als Straßenverkehrsfläche dienen, sind Verlegemuster mit Kreuzfugen und/oder durchgehenden Längsfugen (Läufer-, Block- oder Parkettverband) eher ungeeignet. Für stark beanspruchte Flächen können Fischgrät-, Ellbogen- und Diagonalverbände verwendet werden.

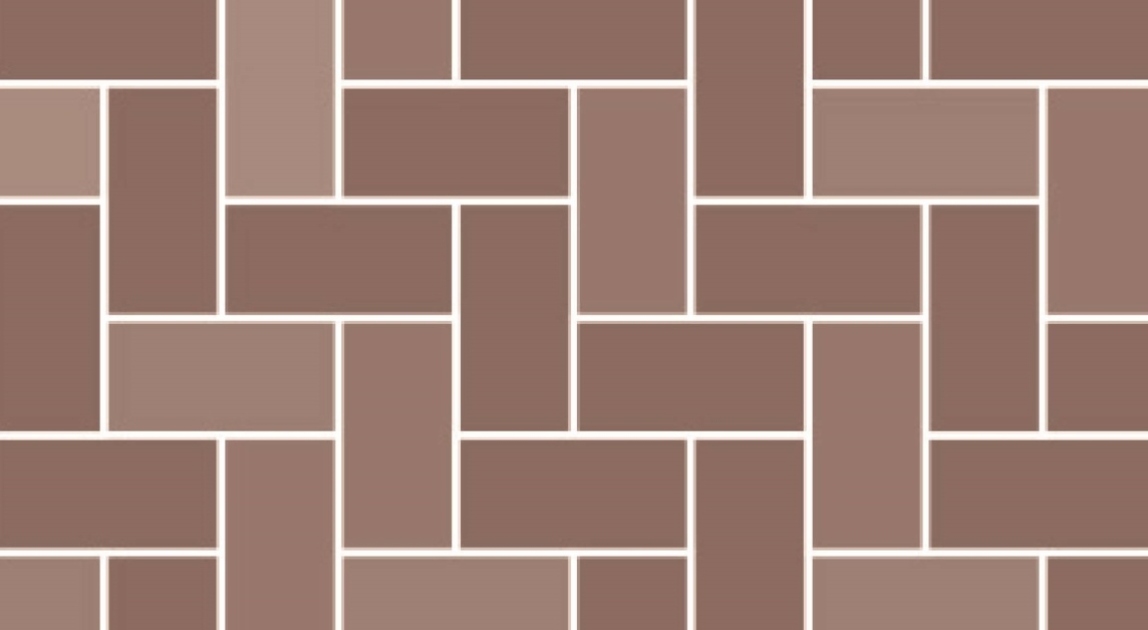

Der Ellbogenverband basiert auf einer versetzten Anordnung der Pflasterklinker in einem Winkel von 90°. Das optisch klare und zugleich abwechslungsreiche Muster kommt oft im Straßen- und Wegebau zum Einsatz. (Bild: Vandersanden)

Verlegearten

• Bogen- und Kreisform: Effektvolles Muster, prädestiniert für Gebäudezugänge
• Diagonalverband: Er wird im 45-Grad-Winkel zur Wegachse angelegt und erreicht neben seiner besonderen optischen Wirkung auch eine physische Stabilität
• Ellbogenverband: Verlegemuster in „Ellbogen-Form“, bei dem bereits halbierte Klinker als Passstücke genügen
• Fischgrät- oder Keperverband: Erweist sich bei besonders beanspruchten Wegen und Steigungen wie zum Beispiel Garageneinfahrten als beste Wahl. Die ausgesprochen gute Griffigkeit und Verbundwirkung wird durch die gleichmäßig verteilten Fugenlängen bei einer Verlegung im 45-Grad-Winkel zur Wegachse erreicht. Optisch: Ein lebendiger wie strukturbetonter Flächeneindruck
• Block- oder Parkettverband: Wie bei einem Parkett oder jeweils als Blöcke mit zwei oder drei Klinkern, können damit sehr variantenreich für den Garten- oder Terrassenbereich extravagante Verlegemuster geschaffen werden
• Läuferverband: Er ist das klassische und häufigste Verlegemuster, was einfach mit hoher Robustheit verlegt werden kann.

Weitere Informationen können per E-Mail an Vandersanden angefordert werden.
