Schubsicherung bei begrünten Schrägdächern

(8.5.2010) Extensive Dachbegrünungen sind auf Dächern mit einer Dachneigung von bis zu 35° möglich. Je nach Dachneigung, Dachgröße, Gewicht des Begrünungsaufbaus und einer anzunehmenden zusätzlichen Schneelast treten entsprechend hohe Schubkräfte auf, die aufgefangen werden müssen. Um diese Kräfte letztlich in die Dachunterkonstruktion abzuleiten, sind eine stabile Dachtraufe und unter Umständen auch zusätzliche Schubschwellen in der Fläche notwendig. Hierfür hat ZinCo mit dem neuen Schubhalter Schub-Fix LF 300 eine hochwertige und elegante Lösung entwickelt.

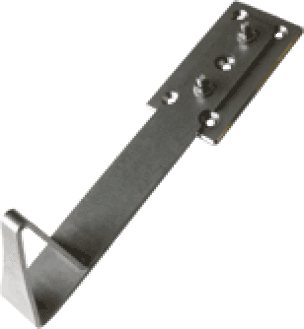

Der Schubhalter Schub-Fix LF 300 aus Edelstahl (5 x 50 mm, Länge ca. 400 mm) ist mit 300 kg belastbar und wird in Verbindung mit den Edelstahlprofilen TRP (Höhe ca. 80 bzw. 140 mm je nach Bedarf) als Traufaufkantung bzw. Schubschwelle in der Fläche eingebaut. Da die Edelstahlprofile TRP eine Schlitzlochung aufweisen, kann Wasser stets ungehindert abfließen, Unterbrechungen und Schrägen wie bei Holzbohlen sind überflüssig, Wassersackbildungen werden vermieden.

Bild vergrößern

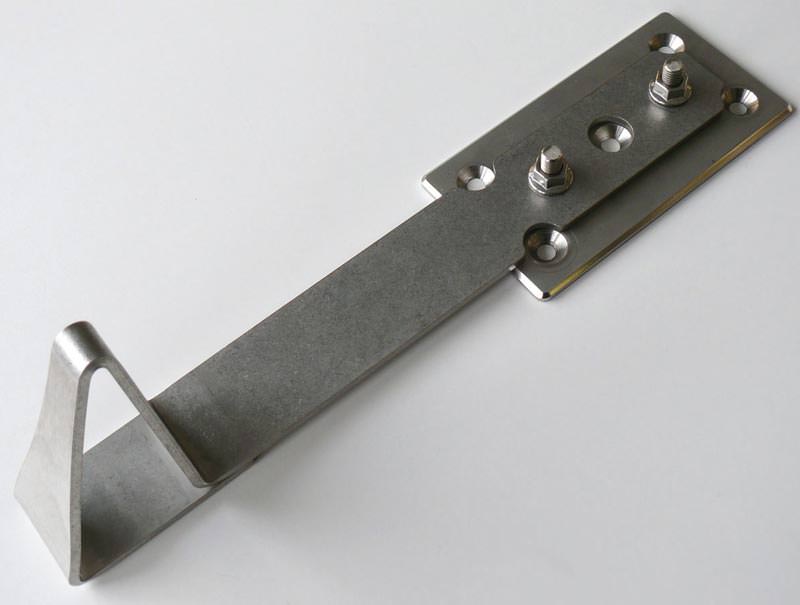

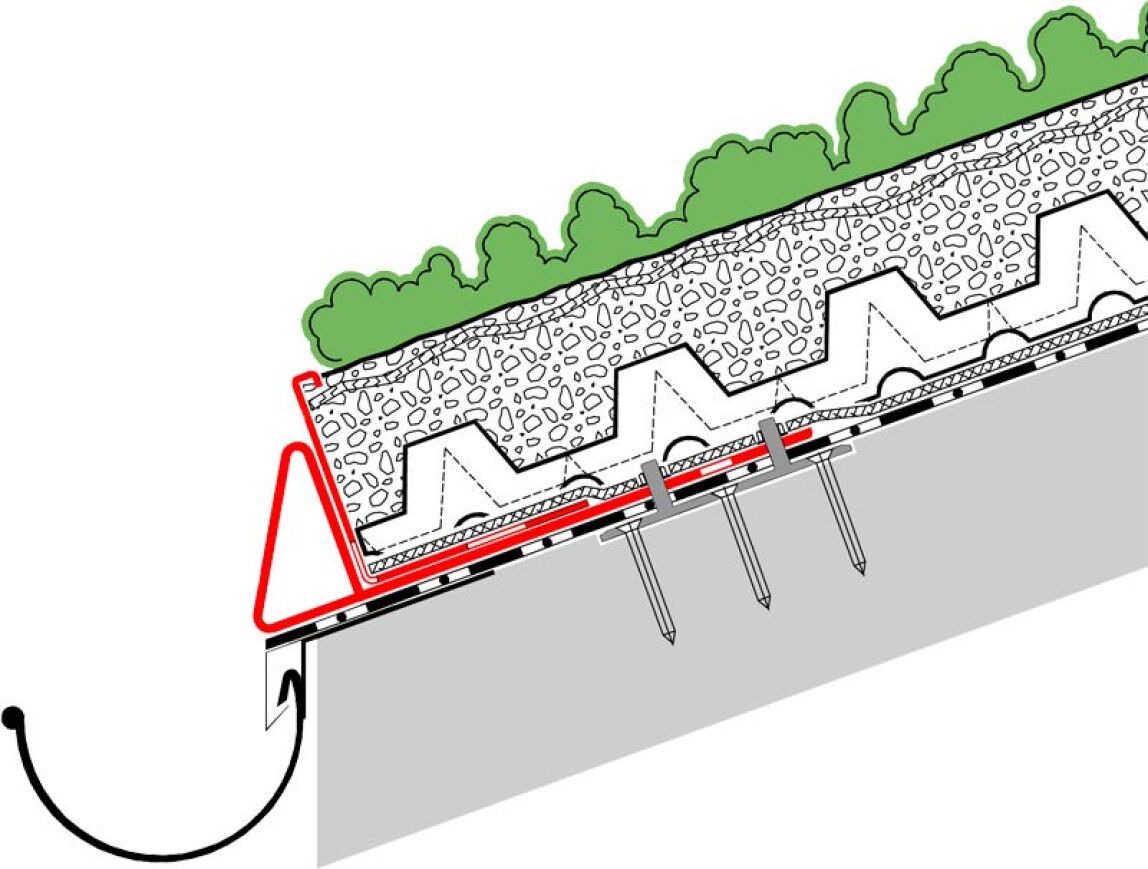

Der ZinCo-Schubhalter  besteht aus Grundplatte und Halter, die nach dem Los-/Festflanschprinzip in Anlehnung an DIN 18195-5 regelgerecht einzudichten sind. Die Grundplatte wird als Festflansch auf eine massive, abgedichtete Unterkonstruktion - Vollholz oder Beton - montiert und ringsum fachgerecht eingedichtet. Ãœber die beiden Gewindebolzen dieser Grundplatte wird eine Schutzlage aus EPDM gesteckt, so dass sich der eigentliche Halter als Losflansch über den Anpressdruck selbst eindichtet.

Diese Lösung ersetzt die sonst üblichen Schubschwellen aus Holzbohlen, deren Eindichtung deutlich arbeitsaufwändiger ist. Noch dazu kann es bei Holz zu Materialverzug und damit Schwachstellen hinsichtlich der Dichtigkeit kommen.

Übrigens: Auch für Warmdächer bietet ZinCo mit dem Schubhalter LF 300 eine entsprechende Detaillösung.

Weitere Informationen zur Schubsicherung bei begrünten Schrägdächern können per E-Mail an ZinCo angefordert werden.
