MEFA investiert in BIM-Datenmodelle und technischen Support

(20.10.2021) Ein bedarfsorientiertes BIM-Paket bietet die MEFA Befestigungs- und Montagesysteme GmbH jetzt allen planenden Kunden. Das Angebot besteht aus drei Hauptbestandteilen:

  • Produktdaten mit optimiertem Datenvolumen,
  • ein ausgebauter technischer Support mit zertifizierten BIM-Managern und
  • Zusatzleistungen wie vordefinierte Typicals, die sich mit geringem Aufwand an konkrete Projekte anpassen lassen.

Key Visual © MEFA

Zum Ausbau des Supports führt MEFA Geschäftsführer Martin Schneider aus: „Wir haben viel in die personelle Aufstockung und die Ausbildung unserer Anwendungstechnik investiert.“ Hintergrund sind tiefgreifende Änderungen durch BIM in den Bauabläufen. Prozesse werden transparenter, der Fokus wird sich vermehrt auf die gesamte Lebensdauer des Bauwerks richten, vor allem aber werden sich die Entscheidungsprozesse verändern: Legt sich der Planer auf einen Lieferanten fest und plant mit dessen Daten, so wird ein späterer Austausch der Produkte nicht mehr so einfach möglich sein. Deshalb werden Gewerke wie die Befestigungstechnik in Zukunft wahrscheinlich zu früheren Zeitpunkten festgeschrieben. Hierzu nochmal Herr Schneider: „Wir begleiten und unterstützen ein BIM-Projekt in jeder Phase mit maßgeschneidertem Support und hochwertigen Datensätzen.“

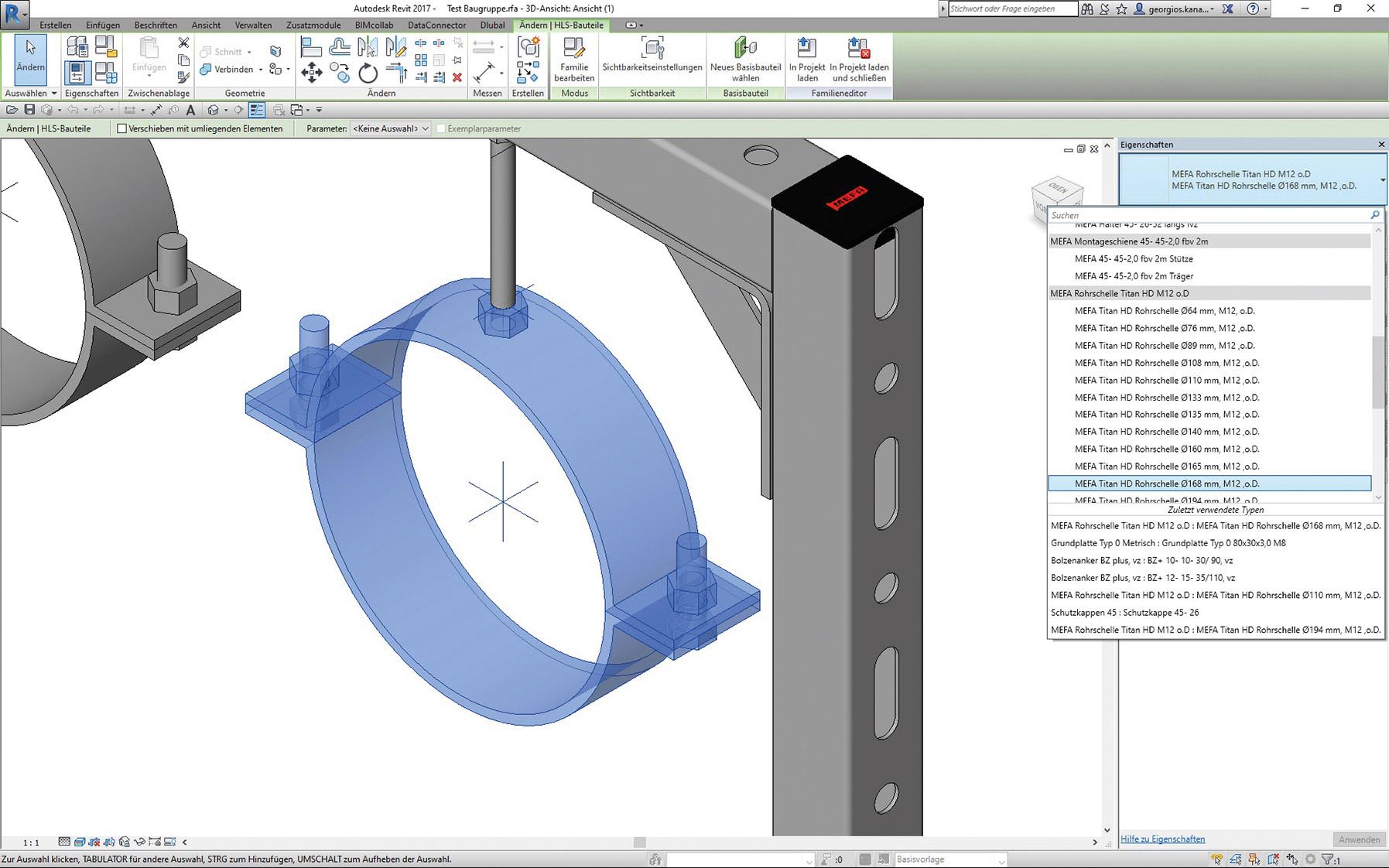

Zum Aufbau der Datenbanken und des Supports hat sich MEFA für Revit von Autodesk entschieden. Zur Erinnerung:

  • Wird ein Projekt nach der Closed BIM-Methode ausgeschrieben, so haben alle beteiligten Unternehmen mit dem vorgegebenen Softwaresystem zu arbeiten - überwiegend wohl mit Revit.
  • Anders ist das bei Open BIM, wo Schnittstellen gemäß IFC-Standard für Kompatibilität sorgen. Planer und alle beteiligten Unternehmen können hier auch mit anderen Softwareprodukten arbeiten.

Die Vielzahl von Gewerken erfordert bei BIM datensparende Lösungen. Das BIM-Team in Kupferzell hat deshalb die 5.500 Produkte zu 500 Produktfamilien zusammengefasst und die Geometriedaten parametrisiert. Das heißt, dass sich die Halterungen über die Veränderung der Parameter der Einbausituation anpassen lassen.

Weiterhin sind für die verschiedenen Leistungsphasen nach HOAI die Produkte in unterschiedlichen Detaillierungsgraden (LOD, Level of Detail) darzustellen. Diese reichen von LOD 100 für die Vorentwurfsphase bis LOD 500 für den Betrieb des Gebäudes. Eine Montageschiene wäre in LOD 100 lediglich ein Balken mit Querschnittsmaßen. Für erste Kollisionsprüfungen reichen solche Darstellungen jedoch vollkommen aus.

Neben den Geometriedaten werden bei BIM auch Metadaten verarbeitet, die vorwiegend technische Daten, aber auch kaufmännische Angaben enthalten. Eine einfache Rohrschelle kann bis zu 37 Parameter haben. Kunden bekommen individuell zusammengestellte Metadaten zusammen mit den Geometriedaten aus Kupferzell, so dass die Projekte nicht mit Daten überfrachtet werden.

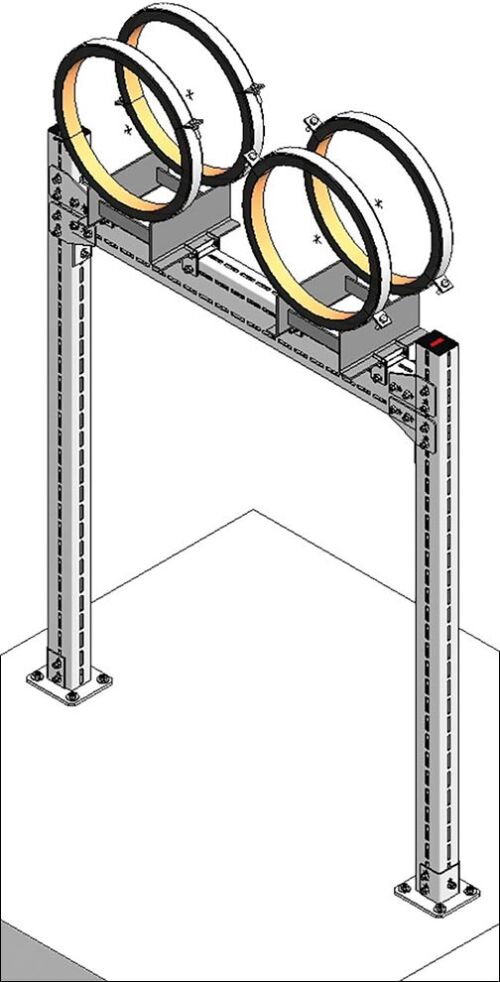

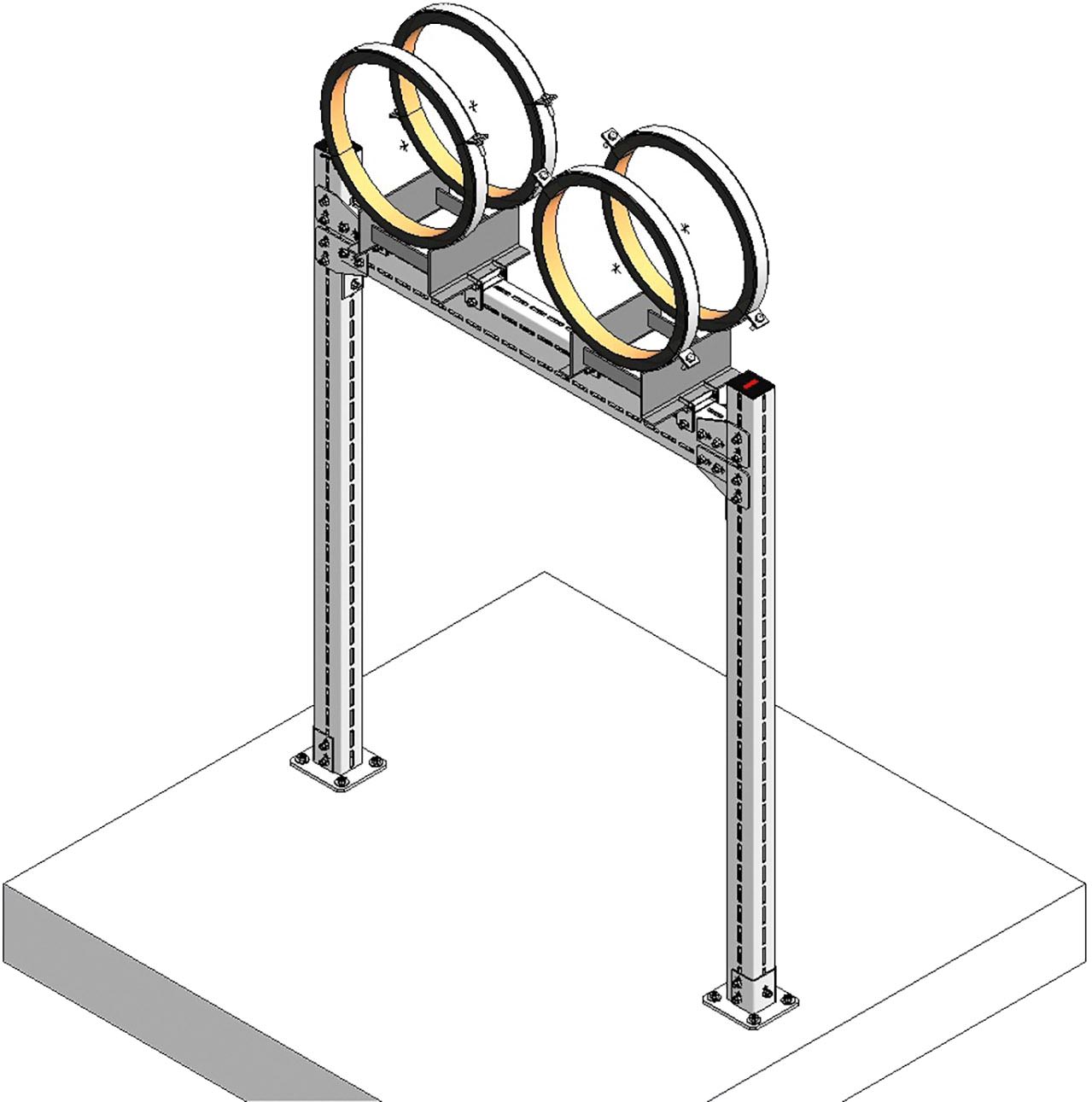

Derzeit arbeitet das Team der Anwendungstechnik an einer Bibliothek mit Typicals. Diese vorgeplanten und an der Praxis orientierten Baugruppen können dann dem jeweiligen Projekt angepasst werden.

siehe auch für zusätzliche Informationen:
