Prinzip Kabelbinder - nur lösbar: Montage von Lüftungsrohren mit Seilabhängungen
(10.7.2018) Mit dem Seilsystem L-FIX bringt MEFA eine Montagezeit sparende und ästhetisch ansprechende Abhängung für Rohre auf den Markt. Der Spezialist für Montagesysteme hat damit insbesondere die Lüftungs- und Klimatechnik im Blick – aber auch andere Anwendungen sind denkbar.

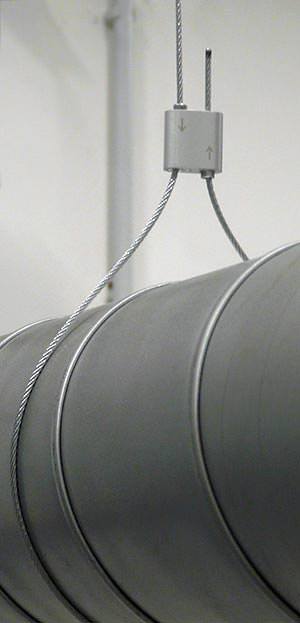

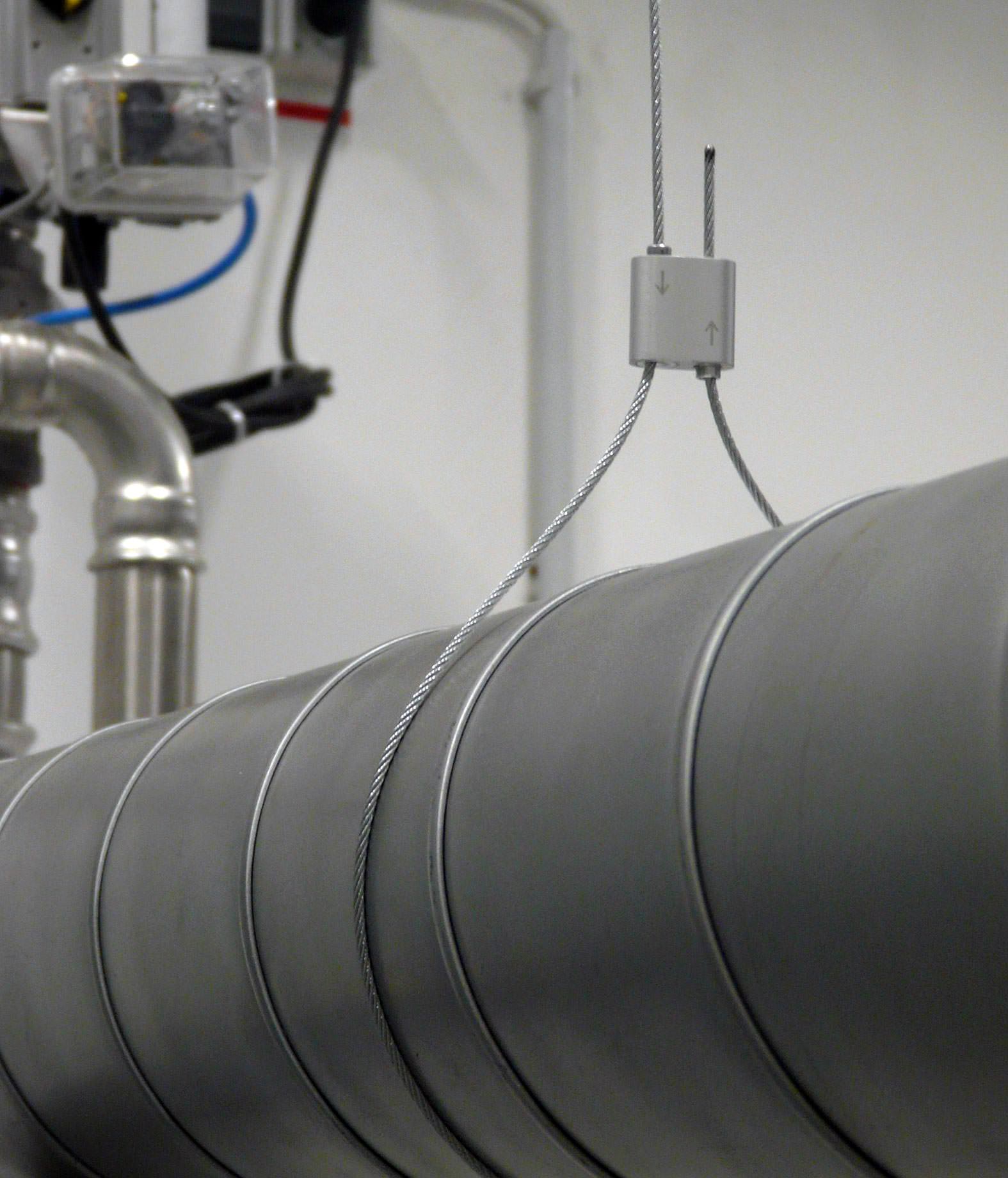

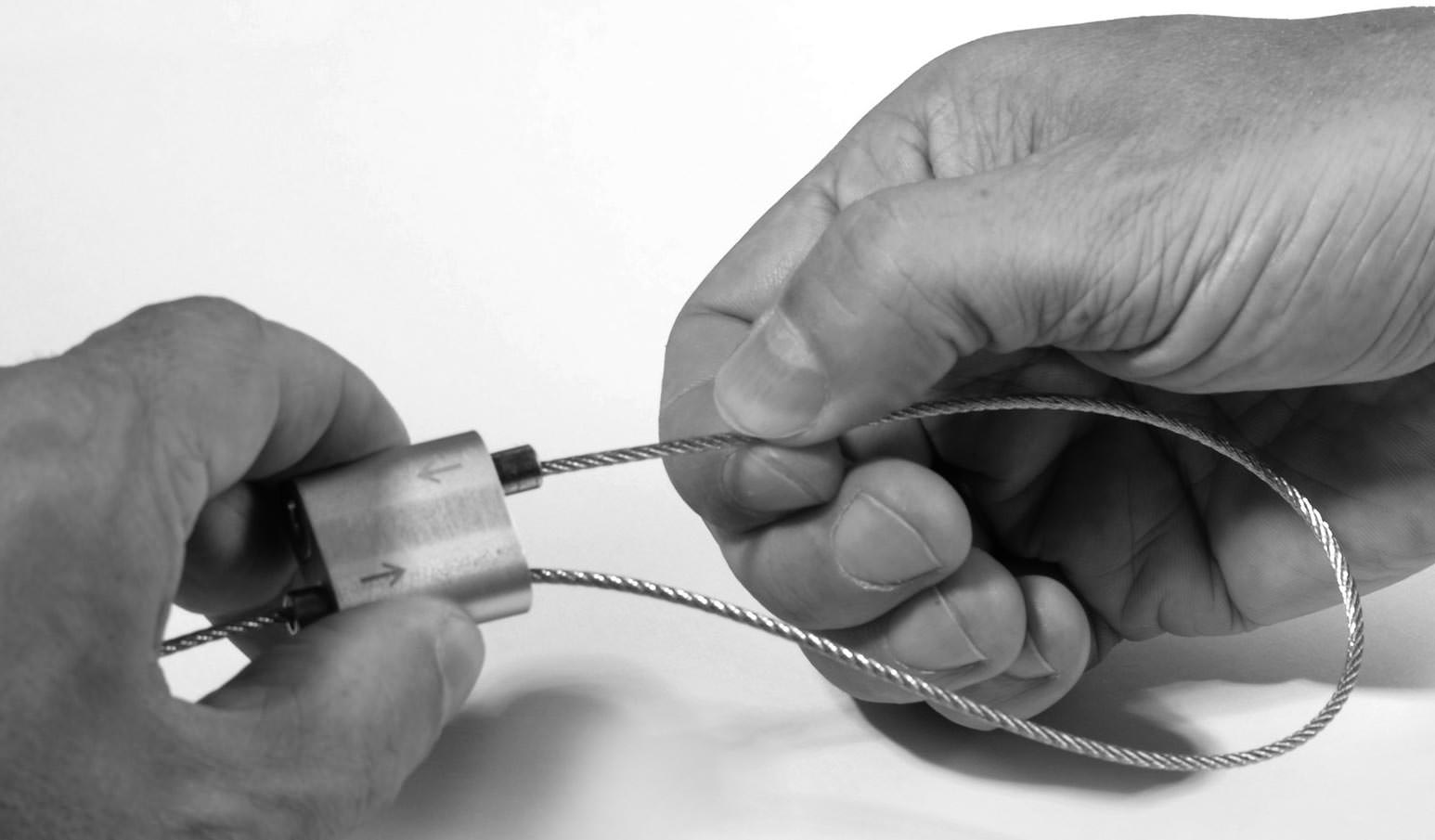

Zentrales Element des neuen Seilsystems ist das L-FIX Schloss mit einem ovalen Querschnitt und zwei Durchgängen für das Stahlseil. In den Durchgängen ist jeweils eine Klemme, die ähnlich funktioniert wie ein Kabelbinder und das Seil sicher festhält. Bei der Montage ist das Seil in eine der beiden Klemmen des Schlosses in Pfeilrichtung einzuführen, um das Rohr zu schlingen und durch die zweite Klemme nach oben zu schieben. Die Verbindung ist durch Eindrücken der Seilklemme auch leicht wieder zu lösen. Somit lässt sich die Rohrabhängung ohne Werkzeug in wenigen Sekunden installieren und gegebenenfalls auch korrigieren. Erforderlich ist lediglich eine Zange zum Ablängen der Stahlseile.
Die schnelle Montage gilt als einer der Hauptvorteile eines solchen
Seilsystems. MEFA-
- die konstruktionsbedingte Einfachheit der Rohrabhängung an geneigten Decken,
- das geringe Gewicht und
- die stufenlose Nachjustierbarkeit.
Nicht nur zur Montage von Raumlufttechnik
Da Lüftungskanäle heute auch in modernen Gebäuden mit Publikumsverkehr gerne mal offen unter der Decke installiert werden, kann der schlichte und ästhetische Eindruck, den das Seilsystems im fertigen Bauwerk vermittelt, ein weiteres Entscheidungskriterium für die Produktwahl sein. Aus diesem Grund lassen sich diese Abhängungen auch für andere Anwendungen als nur zur Montage von Lüftungsrohren nutzen. Beispiele könnten das Aufhängen von Hinweisschildern sowie der gesamte Bereich des Messebaus sein, wo flexible und leicht zu montierende Aufhängungsmöglichkeiten willkommen sind.

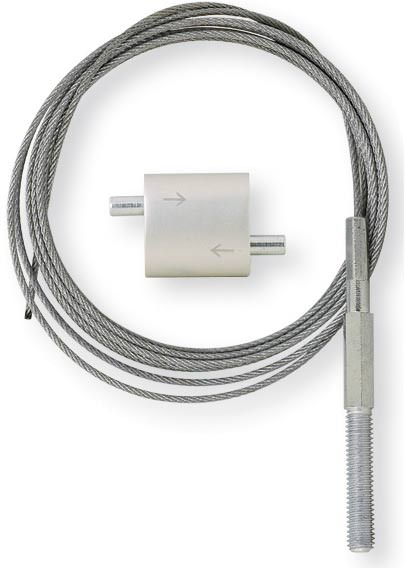

Das L-FIX Seilsystem ist mit Seildurchmessern von 1,5 und 2,5 mm und zulässigen Zugbelastungen von 0,32 und 0,82 kN lieferbar. Die Seile werden auf einer Spule mit 150 m Länge geliefert oder vorkonfektioniert mit 1 bis 5 m Länge und wahlweise einer M8 Gewindestange oder Schlaufe am Ende. Die Gewindestange dient zur Abhängung mit Einschlagankern, Gewindemuffen oder Gewindeplatten für Montageschienen. Mit der Schlaufe lassen sich Abhängungen an Stahlträgern realisieren, die nicht angebohrt werden dürfen. Die Seile bestehen aus verzinkten Stahldrähten und die Schlösser aus Aluminium.
Weitere Informationen zum L-FIX Seilsystem können per E-Mail an MEFA angefordert werden.
