Leichtes Schienensystem von Fischer (FLS) für horizontale und vertikale Installationen im Wohnbausektor

(9.8.2023) Ideal für horizontale und vertikale Installationen im Wohnbausektor ist das leichte Schienensystem (FLS) von Fischer. Rohre, Lüftungskanäle oder Kabelpritschen mit geringeren Lasten lassen sich mit dem FLS tragfähig befestigen. Vormontierte Konstruktions- und Verbindungselemente sowie das Einrastsystem beschleunigen und vereinfachen die Montage. Der modulare Aufbau und multifunktionale Komponenten erhöhen die Flexibilität.

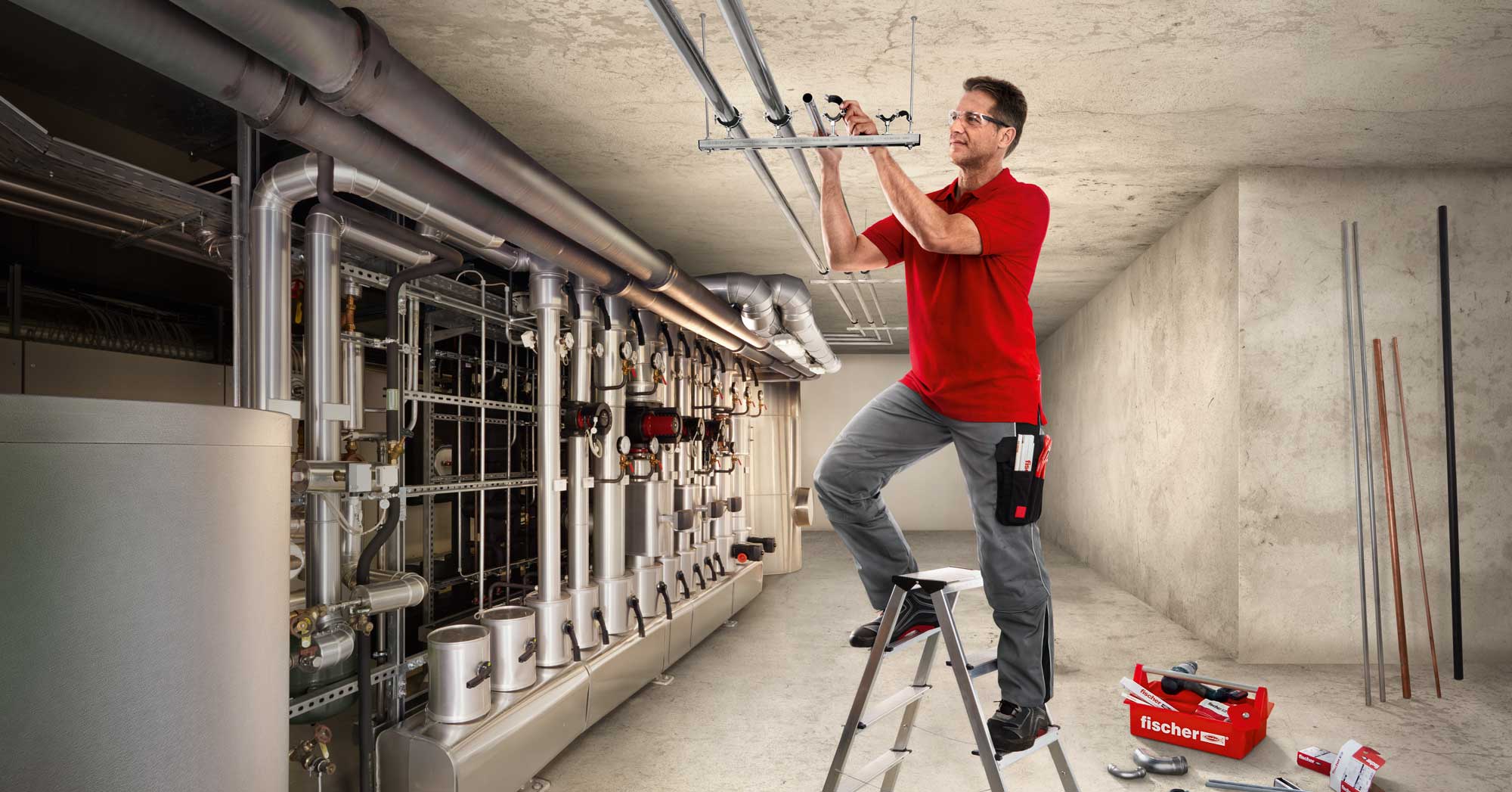

Kleindimensionierte Rohre sowie Lüftungs- und Elektroaufhängungen mit leichteren Lasten lassen sich mit dem FLS wirtschaftlich und sicher montieren. (Bild: fischerwerke GmbH & Co. KG)

Drei Komponenten genügen für maximale Flexibilität

Zur montagefreundlichen und sicheren Befestigung kleindimensionierter Rohre sowie Lüftungs- und Elektroaufhängungen, wie sie oft in Wohn- und Geschäftsgebäuden installiert werden, ist das FLS prädestiniert. Das System besteht aus drei Komponenten:

• den Montageschienen FLS und Auslegerkonsolen ALK,
• den vormontierten Konstruktionselementen Sattelflansch SF Clix 31 und Montagewinkel MW Clix 90° sowie
• den optimierten Verbindungselementen FHS Clix, FSM Clix M, FSM Clix P plus zugehörige Winkel und Schienenverbinder. Das FLS ist vertikal und horizontal einsetzbar.

Das System ist für Wand und Decke geeignet und lässt sich – je nach Dübel – an allen Baustoffen fixieren. Die 31 mm breite Schiene ist in Höhen von 17, 30 und 37 mm erhältlich. Die vier Ecksicken und die Verzahnung der Schiene geben den Konstruktionselementen festen Halt und optimieren die Krafteinleitung. Die Skalierung hilft zusätzlich beim exakten Ablängen der Schiene und Positionieren der Anbauteile. Die wechselnden Langlöcher mit 8,5 mm beziehungsweise 10,5 mm Breite sichern eine optimale Befestigung im Verankerungsuntergrund.

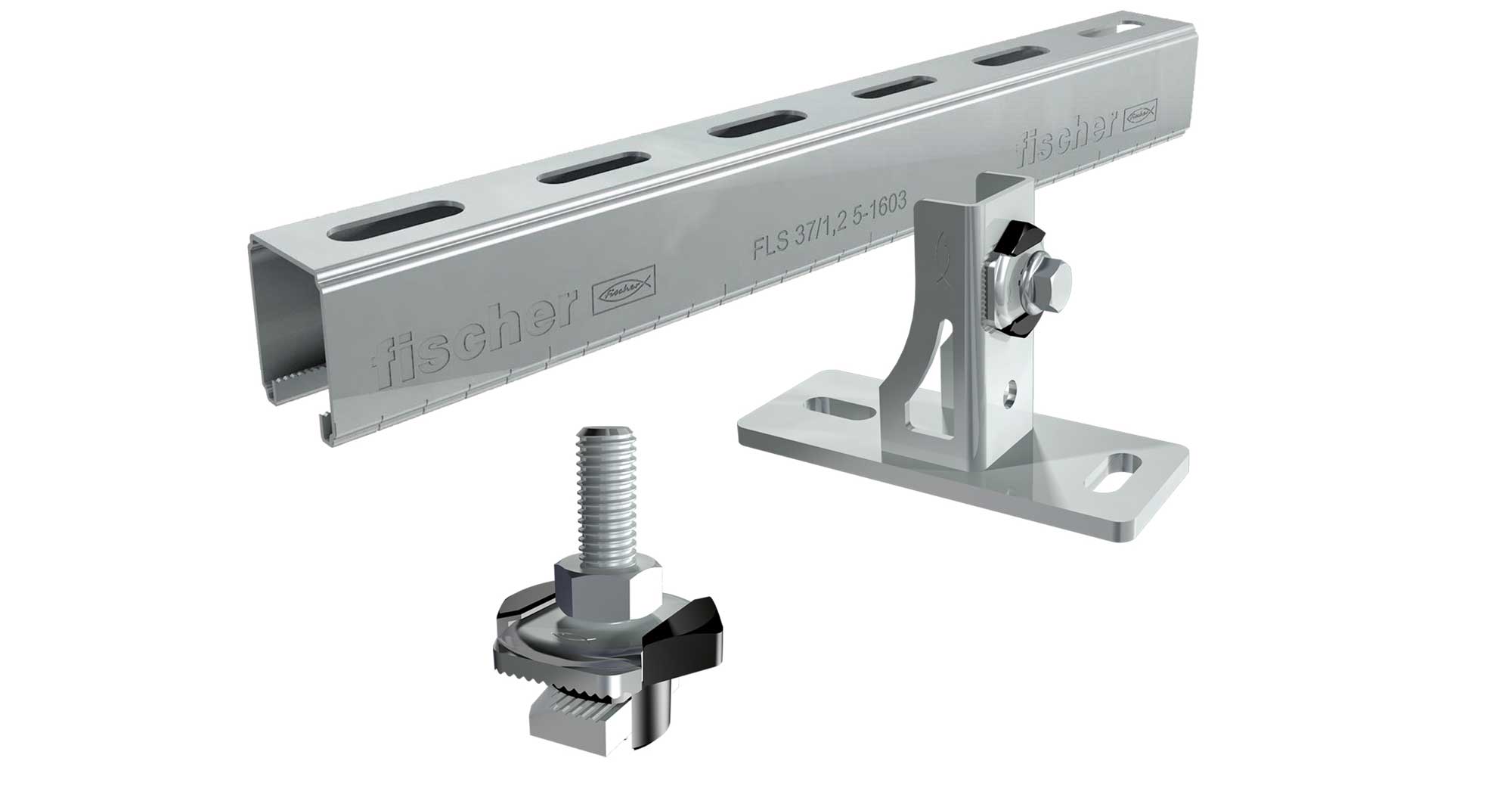

Werkseitig vormontierte Konstruktions- und Verbindungselemente, das Einrastsystem, der modulare Aufbau und multifunktionale Komponenten beschleunigen und vereinfachen die Montage. (Bild: fischerwerke GmbH & Co. KG)

Wer beim „Clix“-Mechanismus den Dreh raus hat, spart viel Montagezeit

Die Schienengeometrie sowie vormontierte Verbindungs- und Konstruktionselemente beschleunigen und vereinfachen die Montage. So lassen sich die Montageschienen einfach und schnell miteinander verbinden – selbst bei komplexen Modulen. Durch den „Clix“-Mechanismus rasten Anbauteile ganz einfach in die Schiene ein. Anders als bei herkömm- lichen Schienensystemen muss dabei nicht mit vielen Einzelteilen hantiert werden. Das Aufsetzen der „Clix“-Anbauteile auf die Schiene und eine Drehung um 90° am vormontierten Befestiger genügt. Einfache Installationen kann somit ein Installateur alleine stemmen.

Vormontierte Anbauteile, wie etwa der Sattelflansch SF Clix 31 und der Montagewinkel MW Clix 90°, sparen bei der Installation bis zu 70% an Zeit ein. Auch die optimierten Verbindungselemente wie die Schiebemutter FSM Clix P, der Schienenverbinder SV 31 und der Montagewinkel MWU 90° verkürzen die Arbeitszeit. Das System bleibt bis zum Anziehen der Schraube flexibel und dennoch stabil. Kunststoff-Federschenkel an den Clix-Bauteilen erleichtern das Justieren der Verbindungselemente.

Hervorzuheben ist die Multifunktionalität der Komponenten. So lassen sich die Anbauteile, wie zum Beispiel ein Schienenverbinder, sowohl als Verbindungselement zweier Schienen als auch als T-Stück-Verbinder verwenden. Das reduziert die Anzahl der notwendigen Bauteile erheblich. Das System ist zudem brandgeprüft und damit auch in Rettungswegen einsetzbar.

Weitere Informationen können per E-Mail an fischerwerke angefordert werden.
