Metall-Brandschutzdecke F30 mit Senk-Schiebe-Funktion von Lindner erleichtert Revision und vermeidet Kollision mit TGA

(30.5.2023) Die frei gespannte Metall-Brandschutzunterdecke F30 mit Senk-Schiebe-Funktion nach DIN 4102-2 von Lindner ermöglicht den schnellen, werkzeuglosen Zugang zu Deckenhohlräumen und erlaubt mit nur zwei Gewindestangenreihen Flurbreiten bis zu 5,5 m. Die F30 Senk-Schiebe Brandschutzdecke Typ 10.1 ermöglicht:

• Maximalabmessungen der Deckenpaneele von 3,0 x 0,5 m bzw. 2,5 x 0,625 m;
• freigespannte Gipskartonfriese bis zu einer Breite von 1,25 m und
• erhöht die Gewindestangenabstände bei Fries/Mittenabhängungen auf 1,25 m.

Bild: Lindner-Group

Weiterentwicklung: Lindner F30 Metall-Brandschutzdecke Senk-Schiebe (Typ 10.1)

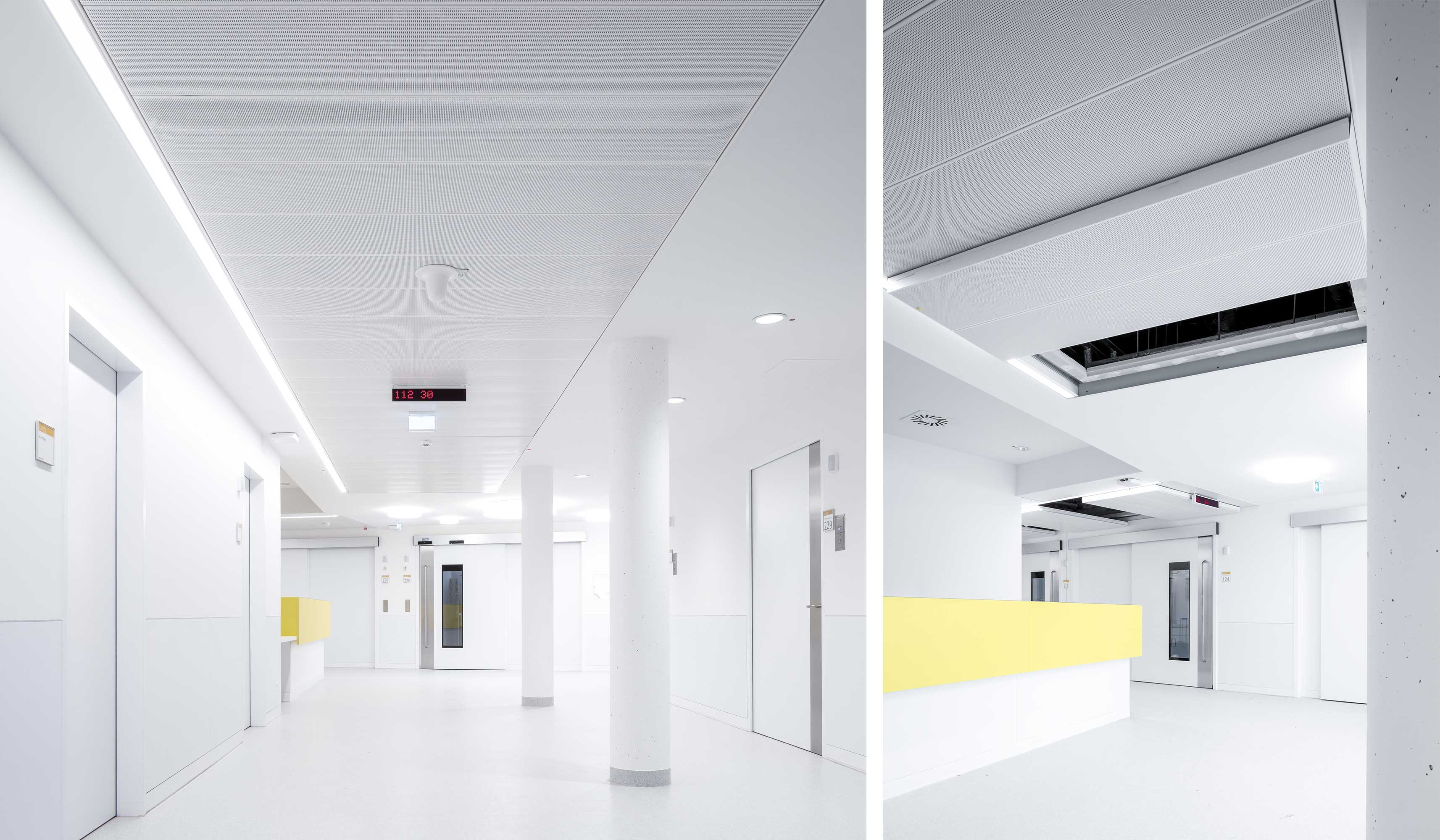

Die konstruktiven und technischen Anforderungen an F30 Metall-Brandschutzdecken zum Beispiel in Fluren, Krankenhäusern und Verwaltungsgebäuden sind enorm: Nicht allein der Brandschutz, auch die technischen Installationsmöglichkeiten der TGA und der dafür nötige Platz sind zu erfüllen. Auch sollen die Deckensysteme möglichst leicht zu installieren und revisionierbar sein. Je größer die Deckenelemente und je weniger Abhängepunkte gewünscht sind, desto schwieriger gestaltet es sich, die nötigen Brandschutznachweise zu erfüllen. In der Praxis sind viele Systeme in Länge oder Breite begrenzt und benötigen eine Vielzahl von Abhängepunkten im Deckenhohlraum. Diese montagebedingten Voraussetzungen kollidieren häufig mit der TGA. Mit dem F30 Senk-Schiebe Deckensystem von Lindner lassen sich solche Probleme umgehen.

Bild: Lindner-Group

Bewährtes System mit neuer Maximalabmessung

Der Grundaufbau des Deckensystems bleibt unverändert: Die Konstruktion der F30 Brandschutzdecke ermöglicht eine platzsparende Planung und einen einfachen Zugang zum Deckenhohlraum. Die Deckenplatte wurde technisch weiterentwickelt und erreicht jetzt eine höhere statische Belastbarkeit. Daraus ergibt sich für die F30 Senk-Schiebe (Typ 10.1) eine neue Maximalabmessung: Dank 3 x 0,5,m großen Deckenplatten und zwei freigespannten Gipskartonfriesen von je 1,25 m Breite lassen sich jetzt Flurbreiten bis 5,5 m mit nur zwei Gewindestangenreihen platzsparend realisieren.

Bild: Lindner-Group

Maximaler Revisionsfreiraum dank Senk-Schiebefunktion

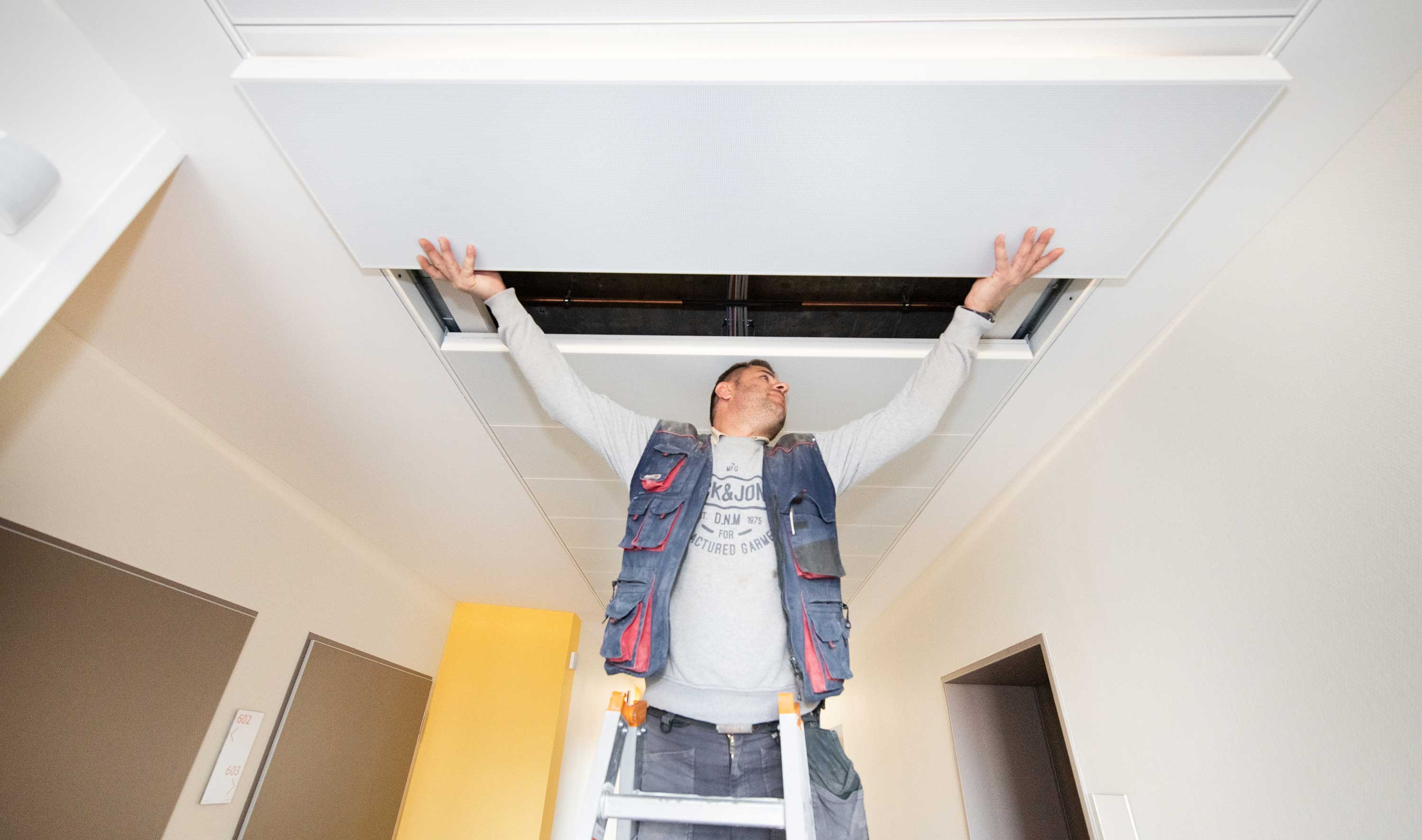

Die Metall-Brandschutzunterdecke überzeugt vor allem durch ihre einfachen Revisionsmöglichkeiten: Die freigespannten Deckenelemente lassen sich einzeln absenken und in Flurlängsrichtung horizontal unter die anderen Deckenelemente verschieben. Dadurch entstehen Revisionsöffnungen von bis zu 3 x 2 m. Die Deckensysteme lassen sich ohne Werkzeug von nur einer Person öffnen – wobei durch die Schiebetechnik keine herabhängenden Deckenelemente den Gebäudebetrieb stören.

Weitere Vorteile des Deckensystems

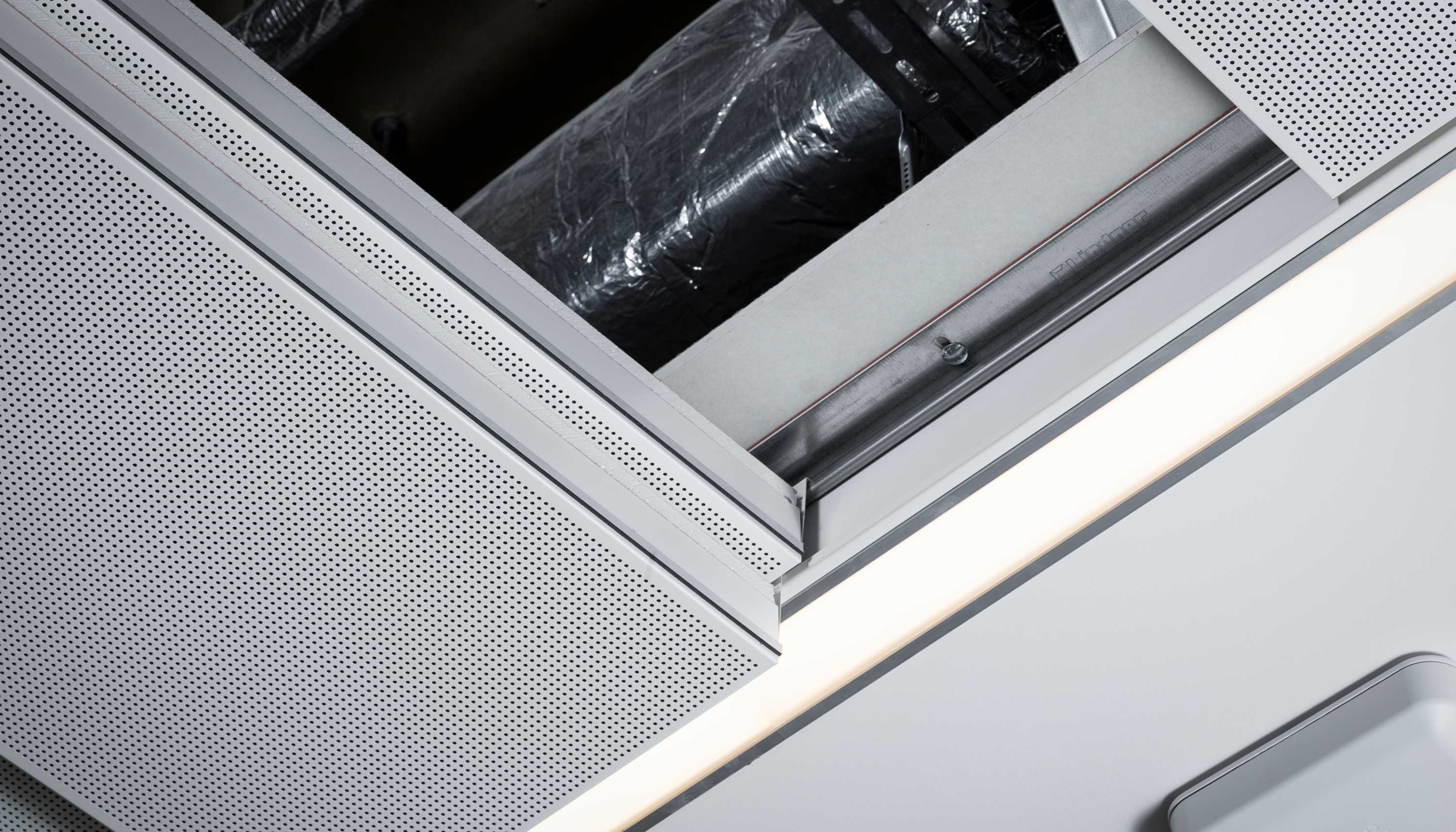

Dank seiner glatten Oberfläche ist das Deckensystem leicht zu reinigen – wenn es die Raumakustik erfordert, kann die Unterdecke auch perforiert ausgeführt werden. Außerdem ermöglicht die Metalldecke F30 Senk-Schiebe durch verstellbare Wandanschlüsse problemlos den Toleranzausgleich an der Flurtrennwand. Wo früher alle 80 cm eine Gewindestange notwendig war, ist jetzt der Abstand der Gewindestange auf 1,25 m vergrößert worden, was zusätzliche Freiheiten bei der TGA-Planung bietet.

Weitere Informationen können per E-Mail an Lindner Group angefordert werden.
