Schmaler Insider von Sita für die Druckstromentwässerung von innenliegenden Rinnen

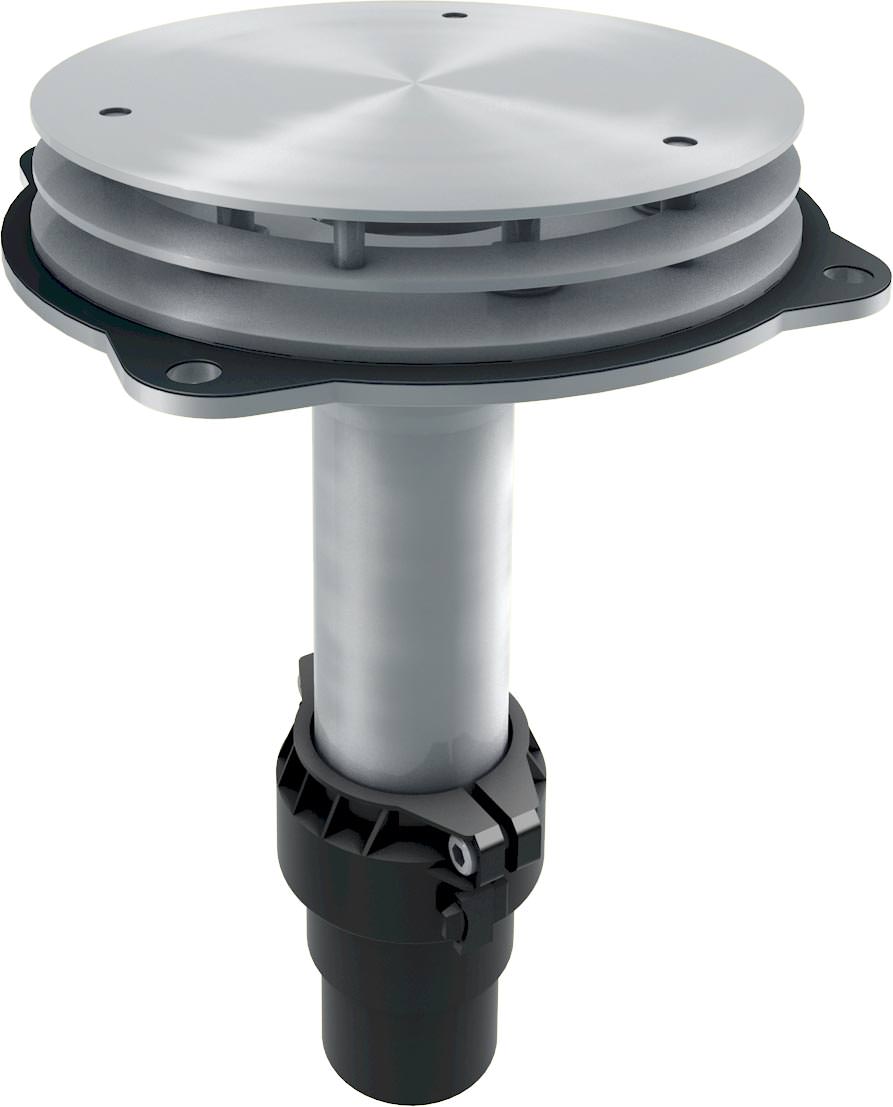

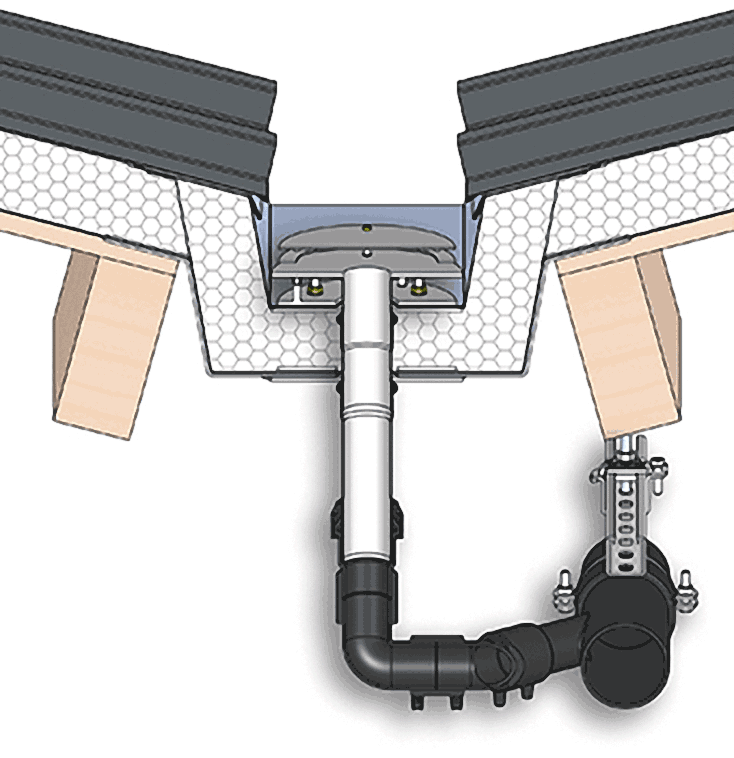

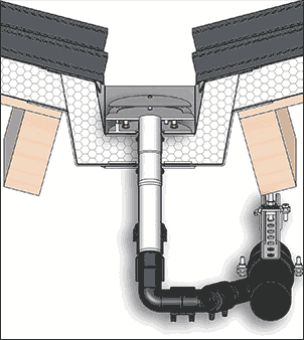

(2.10.2018) Mit 75 mm Außendurchmesser sollte der Druckströmungsgully SitaDSS Ravana Plus auch bei schmalen Rinnen passen. Hinzu kommt ein an die Rinnengeometrie anpassbarer Klebeflansch, der sich mit Flüssigkunststoff leicht eindichten lässt. Bei besonders beengten Verhältnissen lässt sich das Edelstahlblech dieses Klebeflansches durch Aufkanten weiter verschmälern. Vorgebohrte Löcher vereinfachen zudem die sichere Befestigung im Untergrund.
Systembedingt nimmt bei dem Druckströmungsgully trotz raumsparender Bauweise die Abflussmenge mit der Höhe des Wasseranstaus zu:
- So entwässert der Gully beispielsweise in einer 200 mm breiten Rinne bei einer Stauhöhe von 49 mm gute 7,2 l/s.
- Eingebaut in freier Fläche schafft er wiederum bei 46 mm Stauhöhe ganze 15,7 l/s.
Über die Vollfüllung des Fallrohres wacht der in den Gullytopf integrierte „Airstop“, der den Eintrag von Luft ins System verhindert. Gefertigt ist der Gully aus Edelstahl (Werkstoff Nr. 1.4301), und nach DIN EN 1253-2 geprüft erfüllt er erhöhte Qualitätsstandards gemäß RAL-Gütezeichen GZ-694.
Weitere Informationen zu SitaDSS Ravana Plus können per E-Mail an Sita angefordert werden.
