Magnetokalorisches Kühlsystem ohne schädliche Kältemittel

(7.8.2019) Eine Entdeckung aus dem Jahr 1917 wird reaktiviert: Ein Forschungsteam am Fraunhofer-Institut für Physikalische Messtechnik (IPM) entwickelt derzeit magnetokalorische Kühlsysteme, die ohne schädliche Kältemittel auskommen. Mit ihrem Verfahren wollen die Forscher 50 Prozent des maximalen Wirkungsgrades erreichen. Vergleichbare bisherige magnetokalorische Systeme erzielen aktuell rund 30%.

Bild © Fraunhofer IPM

Weltweit arbeiten viele Gruppen an Kühlschränken, industriellen Kühlsystemen und Klimaanlagen, die die Wärme mit Hilfe magnetokalorischer Materialien pumpen. Der hierbei durch Magnetisierung erzeugte Zyklus von Erwärmen und Abkühlen lässt sich gut zur Kühlung nutzen. Auch am Fraunhofer IPM setzen der Physiker Dr. Kilian Bartholomé und sein Team auf diese Technologie, um ein äußerst effizientes Konzept für die Wärmeübertragung zu entwickeln, das ohne schädliche Kältemittel auskommt.

Der Bedarf an einer revolutionären Kühltechnologie ist groß. Denn die heute üblichen fluorierten Kohlenwasserstoffe (FKW) haben ein hohes Treibhauspotenzial (GWP). Die EU hat ihre Verwendung daher deutlich eingeschränkt. Als Alternative zu FKW gibt es natürliche Kältemittel, wie zum Beispiel Butan oder Propan. Diese Gase werden bereits in Haushaltskühlschränken eingesetzt. Sie sind jedoch brennbar; die in Haushaltskühlschränken enthaltene Menge gilt aber als gefahrlos. Für große Kühlanlagen wie zum Beispiel in Supermärkten sind sie jedoch keine Option. Die Industrie arbeitet an alternativen Kältemitteln. Doch bis jetzt gibt es keine durchweg überzeugenden Lösungen.

Umweltfreundliche Lanthan-Eisen-Silizium-Legierung als magnetokalorisches Material

Ein magnetokalorisches Kühlsystem kommt ganz ohne schädliche Kältemittel aus. Als magnetokalorisches Material verwenden die Fraunhofer-Forscher eine umweltfreundliche Lanthan-Eisen-Silizium-Legierung, die sich beim Anlegen eines Magnetfeldes erwärmt und beim Abschalten wieder abkühlt. Zum Abführen der entstandenen Wärme hat Kilian Bartholomé mit seinem Team ein neues Verfahren entwickelt - und auch schon patentieren lassen.

Herr Bartholomé setzt beim Bau seiner Kältemaschine auf die Nutzung latenter Wärme - das ist die Energie, die eine Flüssigkeit zum Verdampfen benötigt. „Da Wasser sehr viel Energie aufnimmt, wenn es vom flüssigen in den gasförmigen Zustand übergeht, nutzen wir den Verdampfungsprozess, um die Wärme zu übertragen“, erklärt der promovierte Physiker. „So kann die thermische Energie sehr effizient übertragen werden.“

Auf die Idee, den Verdampfungsprozess für den Wärmetransport zu nutzen, kamen Kilian Bartholomé und sein Kollege Jan König durch Heatpipes, die als Röhrenkollektoren bei Solaranlagen oder zur Computerkühlung eingesetzt werden. Die Heatpipes bestehen aus einem luftleeren Rohr, in dem etwas Flüssigkeit eingeschlossen ist. Wird die eine Seite des Rohres erwärmt, verdampft das Fluid auf dieser Seite und kondensiert auf der kalten Seite. Dabei werden vergleichsweise hohe Wärmeübertragungsraten erreicht.

Die magnetokalorische Heatpipe, die am Fraunhofer IPM entwickelt wird, ist allerdings wesentlich komplexer. Sie besteht aus vielen kleinen Kammern, in denen sich das magnetokalorische Material befindet. Damit die Legierung vom Wasserdampf optimal durchdrungen werden kann, hat es eine feinporöse Struktur. Das Rezept für die Herstellung der porösen Legierung stammt von Dr. Sandra Wieland und Dr. Martin Dressler vom Fraunhofer-Institut für Fertigungstechnik und angewandte Materialforschung IFAM.

Neuer Weltrekord für magnetokalorische Kühlsysteme

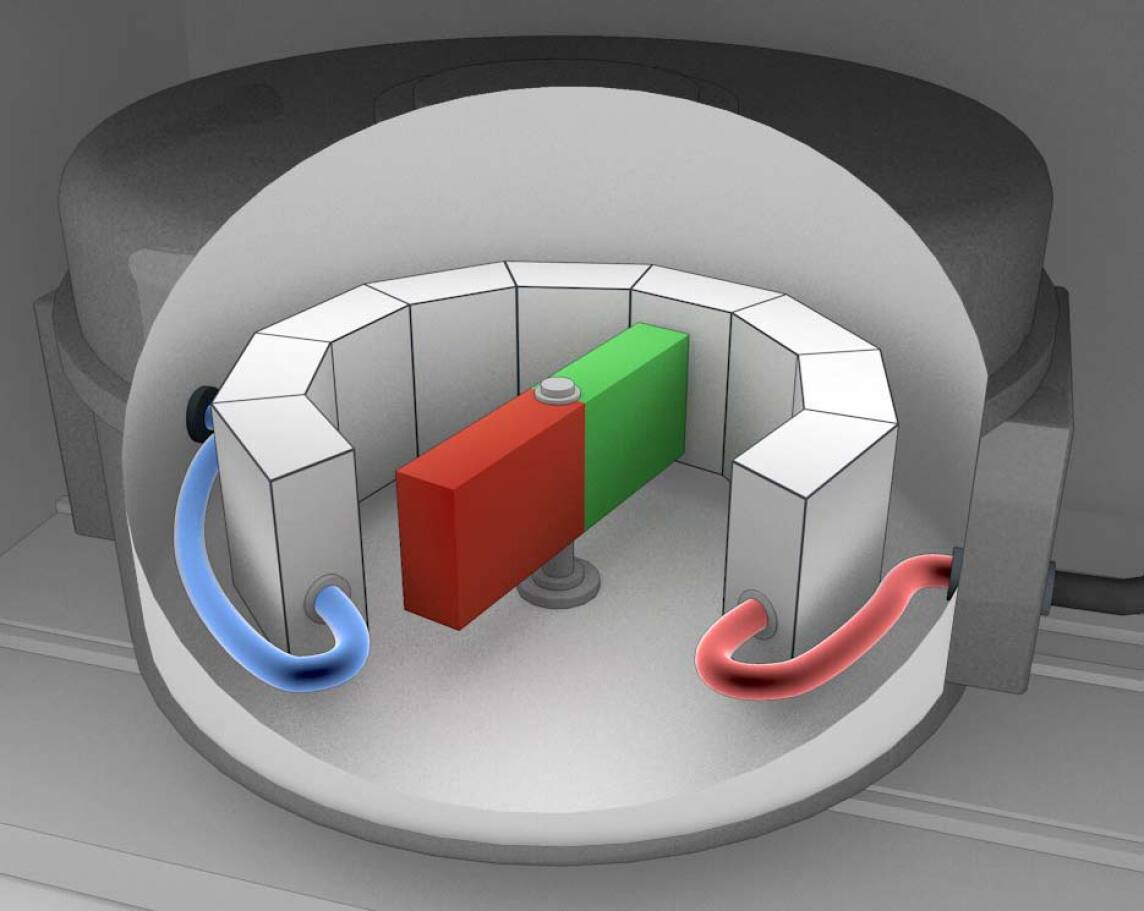

Um die Effizienz weiter zu steigern, ordnet Bartholomé die Segmente der Heatpipe kreisförmig an und lässt in der Mitte einen Magneten rotieren. Wenn der Demonstrator Ende des Jahres fertig ist, soll er eine Leistung von 300 Watt haben. Zum Vergleich: Der Kompressor eines Haushaltskühlschranks hat eine Leistung von 50 bis 100 Watt. Schon jetzt kann das System mit einer sehr hohen Frequenz gefahren werden. Daher hat sich die Freiburger Forschergruppe vorgenommen, mit dem Demonstrator einen Weltrekord für magnetokalorische Kühlsysteme aufzustellen - und zwar bezüglich der Systemfrequenz. Das langfristige Ziel ist, 50% des theoretisch maximalen Wirkungsgrades zu erreichen. Vergleichbare bisherige Systeme erzielen heute rund 30%.

Kompressorkühlung könnte mittelfristig abgelöst werden

Die Industrie zeigt bereits großes Interesse. So zum Beispiel die Philipp Kirsch GmbH, die Spezialkühlschränke für medizinische Labore, Apotheken und Krankenhäuser herstellt. Das deutsche Traditionsunternehmen arbeitet in einem vom Bundeswirtschaftsministerium geförderten Projekt mit dem Fraunhofer IPM zusammen. „Wir wollen auf Basis der Magnetokalorik ein Minus-86-Grad-Gerät auf den Markt bringen“, sagt Geschäftsführer Jochen Kopitzke. „Die Magnetokalorik hat ein sehr großes disruptives Potenzial und könnte die Kompressorkühlung mittelfristig ablösen. Wir sehen da einen klaren Markt, den wir uns erschließen können.“

Für's Hintergrundwissen: Magnetokalorik

Magnetokalorische Materialien lassen sich durch Magnetisierung erwärmen - allerdings nur in einem engen Temperaturbereich, der für jedes Material spezifisch ist. Legt man bei diesen Temperaturen ein Magnetfeld an, richten sich die magnetischen Momente in Richtung des Magnetfeldes aus. Dabei entsteht thermische Energie, und das Material erwärmt sich.

Eisen zeigt den magnetokalorischen Effekt bei rund 750°C, Nickel bei etwa 360°C. Es ist derzeit nur ein einziges Element bekannt, das sich auch bei Raumtemperatur magnetokalorisch erwärmen lässt: Gadolinium, ein sehr seltenes und daher auch extrem teures Metall.

Erst Ende der 1990er Jahre wurden Legierungen entwickelt, die bei Raumtemperatur magnetokalorisch sind und sich kostengünstig industriell herstellen lassen. Eine davon ist die Lanthan-Eisen-Silizium-Legierung, mit der die Arbeitsgruppe am Fraunhofer IPM arbeitet.
