HECO-Stabdübel sichern neue Holz-Sporthalle in Lotte-Wersen

(19.6.2025) In Lotte-Wersen entsteht derzeit eine zweifeldrige Sporthalle in nachhaltiger Holzbauweise. Vorgefertigte Raumfachwerk­träger, 9.600 selbstbohrende HECO-Stabdübel WS und Doppelgewindeschrauben sorgen für Präzision, Brandschutz und kurze Montagezeiten.

Die fertiggestellte 2-Feld-Sporthalle in Lotte-Wersen verbindet nachhaltige Holzbauweise mit moderner Technik. (Rendering / Bild: Habermann.Decker.Architekten PartGmbB)

Erweiterung für Schulen und Vereine

Die Halle ergänzt das vorhandene Sportzentrum am Schul­campus Wersen. Sie ruht auf Stahlbetonstützen; nicht­tragende Außenwände in Holzrahmenbau­weise sowie Brettsperrholz­elemente (X-LAM) im Dach minimieren das Gewicht und verbessern die Ökobilanz. Neben der Haupthalle entstehen ein Gymnastik­raum, Besprechungs­räume und ein gemeinsames Foyer, das Neubau und bestehende Dreifachhalle verbindet.

Die Derix-Gruppe fertigte die raumfachwerkartigen Dach­träger in Westerkappeln, knapp drei Kilometer vom Bauplatz entfernt. „Die Vorfertigung ermöglichte uns, eine gleichbleibend hohe Qualität und Präzision zu gewährleisten und die Montagezeit auf der Baustelle erheblich zu verkürzen”, erläutert Projektingenieur Lars Müter.

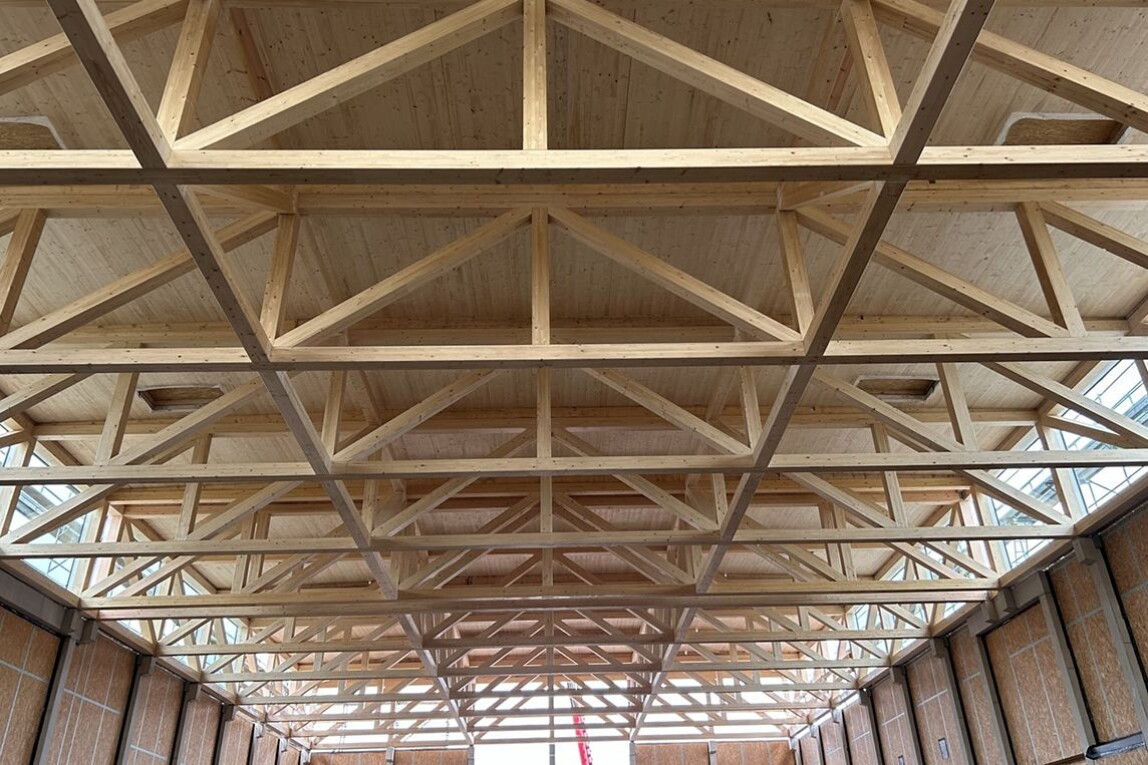

Die Fachwerkknoten der Dachkonstruktion überzeugen durch ihre architektonische Eleganz und technische Perfektion und verkörpern die harmonische Verbindung von Design und Funktionalität im modernen Holzbau. (Bild: Annette Clauß)

Verbindungstechnik: 9.600 Stabdübel im Herzstück

Knotenpunkte der Raumfachwerke werden mit rund 9.600 selbstbohrenden Heco-Stabdübeln WS 7 × 173 mm verbunden, eingesetzt mit einem speziell entwickelten Setzgerät. „Die Fachwerkträger wurden passgenau zusammengesetzt … schnell und effizient montiert”, so Lars Müter weiter. An Deckenelementen sichern Heco-Doppelgewinde­schrauben SFS WT-T die kraftschlüssige Verbindung von Balken und Brettsperrholz.

Ein großzügiges Foyer mit ausgesparter Baumöffnung bildet den gestalterischen Mittelpunkt. „Trotz der hohen technischen Anforderungen konnte dieses Element erfolgreich realisiert werden und unterstreicht die gestalterische Qualität des gemeinsamen Zugangsbereichs”, betont Annette Clauß, leitende Tragwerks­planerin bei Maas-Ingenieure.

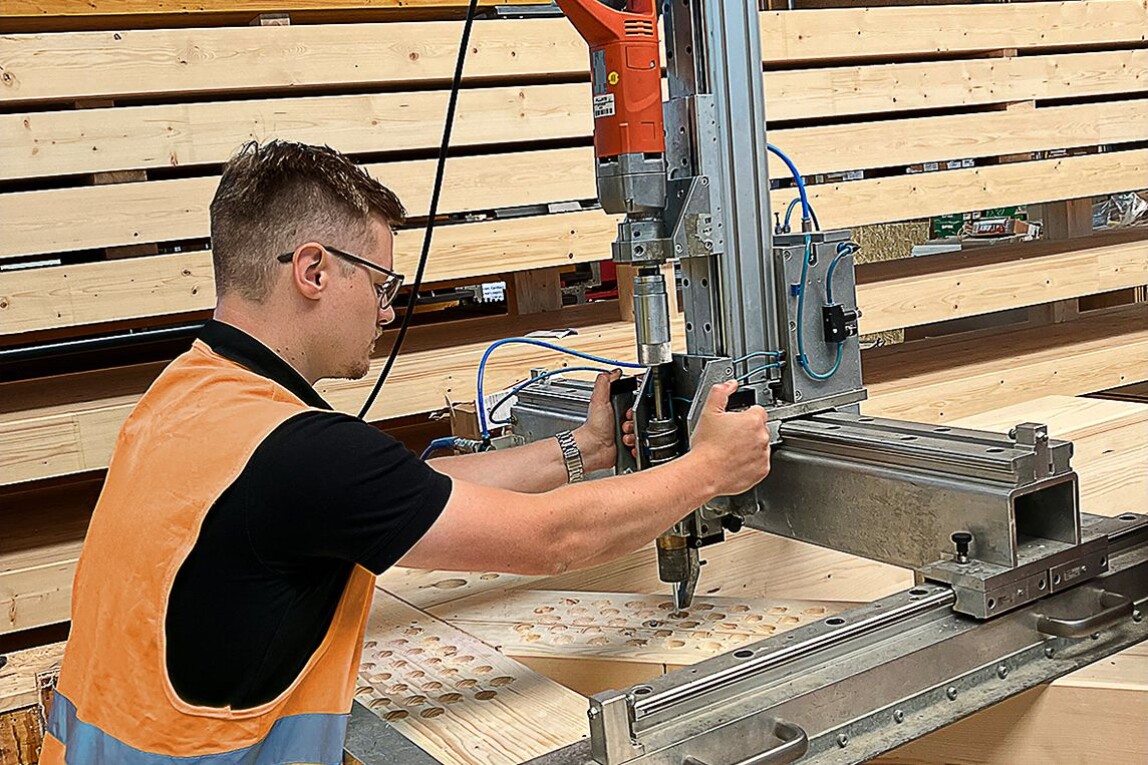

Das speziell entwickelte HECO-Setzgerät ermöglicht die effiziente maschinelle Verarbeitung der selbstbohrenden Stabdübel direkt in der Produktion. (Bild: Annette Clauß)

Brandschutz und Nachhaltigkeit

Die Feuer­widerstandsfähigkeit erreichen Planer und Holzbau­unternehmen durch überdimensionierte Holz­querschnitte und verdeckte Verbindungsmittel. Holz aus regionaler Fertigung, kurze Transportwege und präzise Vorfertigung senken den CO₂-Fußabdruck des Projekts.

Zwischen Juli und August 2023 montierte die Fritz Kathe Holzbau GmbH die Träger. Ein Stark­regenereignis zwang zu kurzfristigen Umplanungen der Baustelleneinrichtung, doch „durch die enge Zusammenarbeit und die flexible Unterstützung aller Projektpartner konnte auch diese unerwartete Herausforderung problemlos gemeistert werden”, resümiert Lars Müter.

Weitere Informationen können per E-Mail an HECO-Schrauben GmbH & Co. KG angefordert werden.
