Egcodorn-Querkraftdorne sichern Deckenkonstruktionen

(16.12.2025) In Garching bei München entsteht das Wohnquartier Futuria mit 118 Wohnungen, nachhaltiger Energietechnik und vollständig digitaler Tragwerksplanung. Für die Decken wurden Egcodorn-Querkraftdorne von Max Frank eingesetzt, bemessen mit der Egcodorn-Software und integriert in modellbasierte Prozesse über Supparts und Allplan.

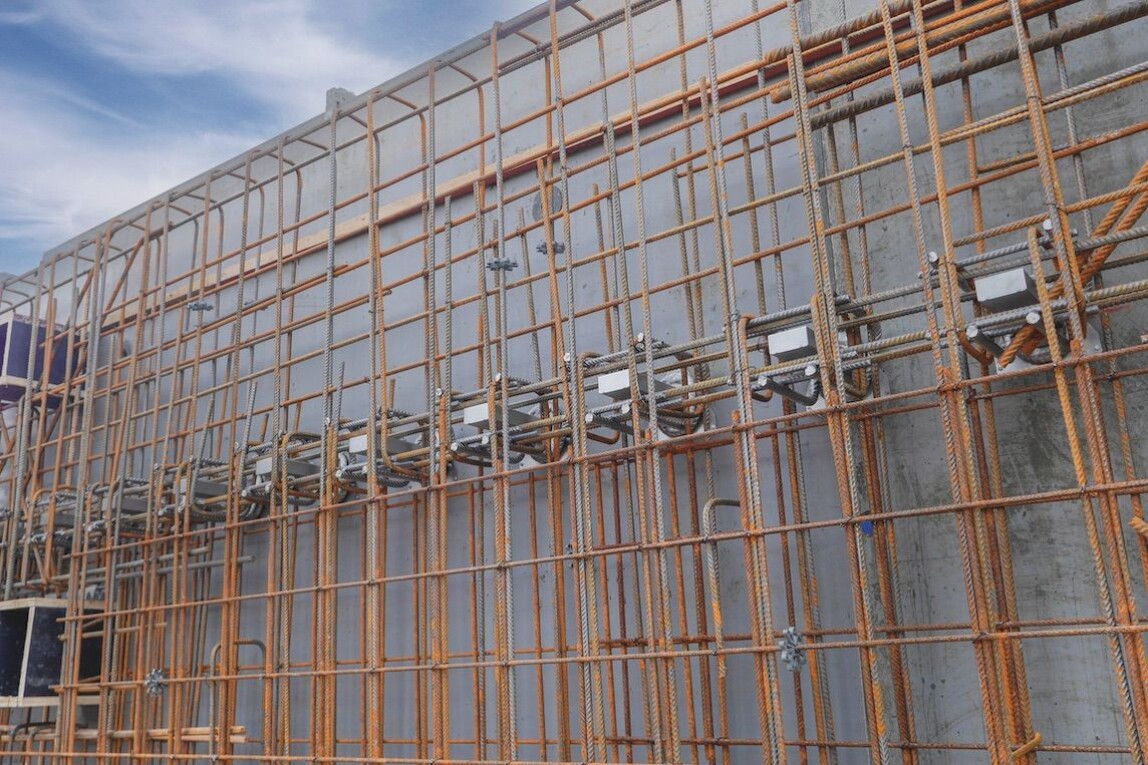

Egcodorn-Querkraftdornsystem von Max Frank zur sicheren Querkraftübertragung in Dehnfugen. (Bild: Max Frank)

Modernes Wohnen neu realisiert

Mit Futuria Garching realisiert die BHB Unternehmensgruppe ein Wohnquartier, das modernes Leben, Naturverbundenheit und Nachhaltigkeit vereinen soll. Die Anlage umfasst 118 Wohnungen mit großzügigen Raumhöhen, großen Fenstern und privaten Freiflächen. Das energetische Konzept basiert auf Solaranlagen, Recyclingbeton, CO₂-neutral zertifizierten Ziegeln, Geothermie, Wärmepumpe sowie einer Photovoltaikanlage mit Energiespeicher. Für die Deckenkonstruktionen kamen Querkraftdorne vom Typ Egcodorn zum Einsatz.

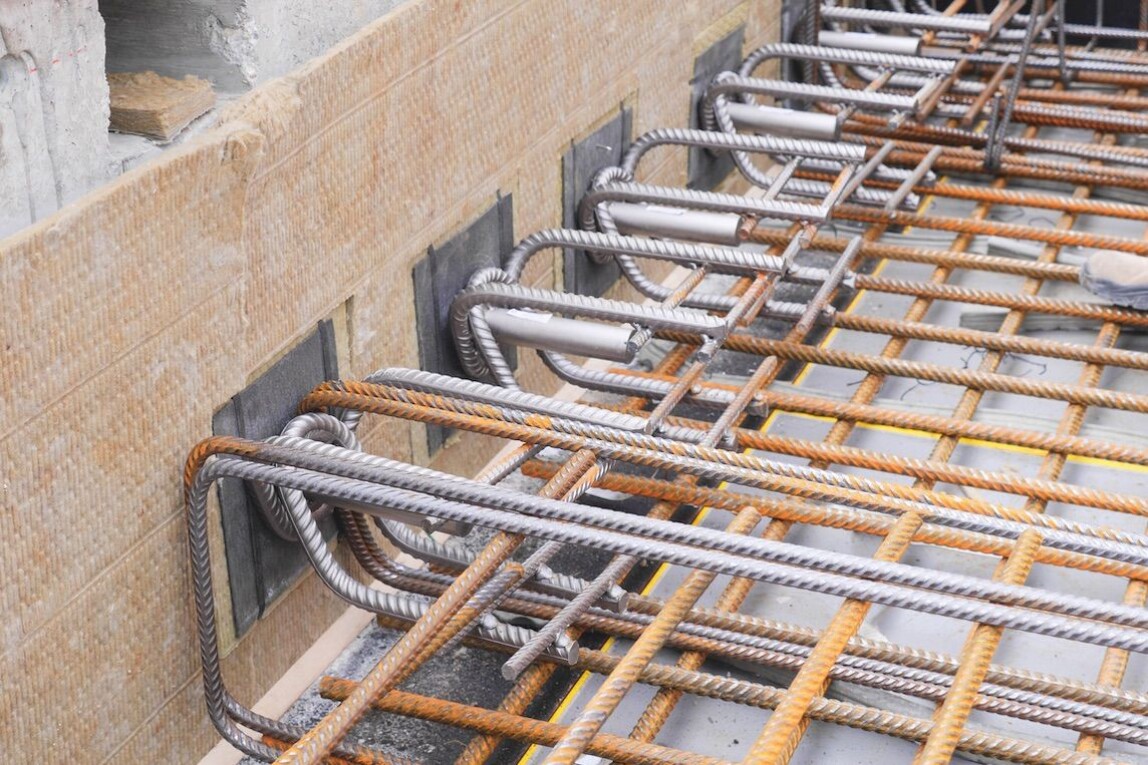

Egcodorn-Querkraftdornsystem in Detailansicht. (Bild: Max Frank)

Digitale Tragwerksplanung und Bemessung

Die Tragwerksplanung wurde durch die Muckingenieure durchgeführt. Grundlage bildete eine 3D-Tragwerksplanung, mit der sich die Anforderungen an das Bauwerk präzise abbilden ließen. Für die Bemessung der Querkraftdorne wurde die Egcodorn-Software von Max Frank genutzt, die eine projektspezifische Auslegung der Lastübertragung ermöglichte. Die exakte Modellierung und die enge Abstimmung zwischen den Projektbeteiligten führten zu einer praxisgerechten und wirtschaftlichen Lösung.

Eine weitere Komponente der digitalen Planung war die Software Supparts von Peter Pöppl. Mit dem Einbauteilgenerator und den Plug-in-Modulen für Allplan konnten die Bauteile direkt in die digitale Zeichensoftware integriert werden. Durch die direkte Übernahme der Einbauteile in das Modell ließen sich Planungsabläufe vereinfachen, Fertigungsprozesse beschleunigen und Ausführungsdetails frühzeitig koordinieren.

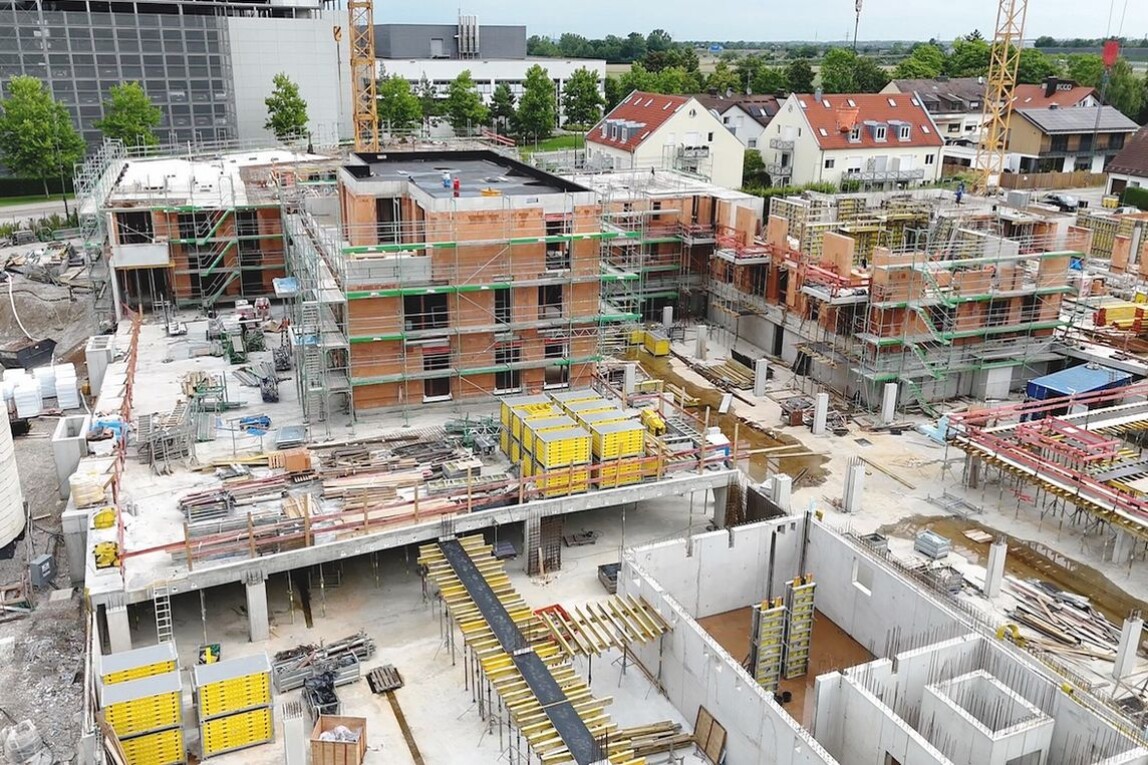

Luftbild des Bauvorhabens Futuria Garching. (Bild: Max Frank)

Einsatz der Egcodorn-Querkraftdorne

Das Querkraftdornsystem kam insbesondere bei Dehnfugen zum Einsatz und wurde für hohe Lasten ausgelegt. Egcodorn überträgt Querkräfte bei reduzierter Bauteildicke und nutzt korrosionsgeschützte Materialien, die dauerhaft eine sichere Kraftübertragung gewährleisten. Durch die Kombination aus statischer Bemessung, digitaler Modellierung und eng abgestimmter Ausführung konnte das System in die Deckenplatte integriert werden, ohne Eingriffe in die architektonischen Strukturen des Wohnquartiers.

Die Kombination verschiedener Planungs- und Softwaretools stellte die Projektteams vor zusätzliche Anforderungen. Die Beteiligten betonen, dass die enge Abstimmung von Modellierung über Bemessung bis zur Bauausführung ein zentraler Faktor für die reibungslose Umsetzung war. Die integrierte Arbeitsweise erleichterte zudem die Qualitätssicherung im späteren Bauablauf.

Weitere Informationen können per E-Mail an Max Frank angefordert werden.
