Verdeckt liegende Türbänder von Dr. Hahn jetzt auch für Kunststoff-(Haus-)Türen

(11.4.2012, fensterbau/frontale-Bericht) Im Rahmen der fens­terbau/frontale präsentierte der Mönchenglabacher Türband­produzent Dr. Hahn das erste verdeckt liegende Türband für nicht flächenbündige Kunststofftüren.

Bisher konnten Türbänder dieser Art lediglich an Metalltüren eingesetzt werden. Zur Erinnerung: 2002 erhielt Dr. Hahn für das VL-Band ST, ein verdeckt liegendes Türband für Stahltü­ren, den red dot Award für Produktdesign. 2005 folgte der Innovationspreis Architektur & Bauwesen für ein verdeckt lie­gendes Türband, das sich bis zu 180° öffnen lässt; oder siehe auch den Baulinks-Beitrag "Verdeckt liegende Alutür-Bänder: volle Funktion in reduzierter Form" vom 28.5.2003.

Der gestiegene designerische Anspruch im Wohnungsbau machte aber eine Entwicklung von verdeckt liegenden Türbän­dern auch für Kunststofftüren notwendig

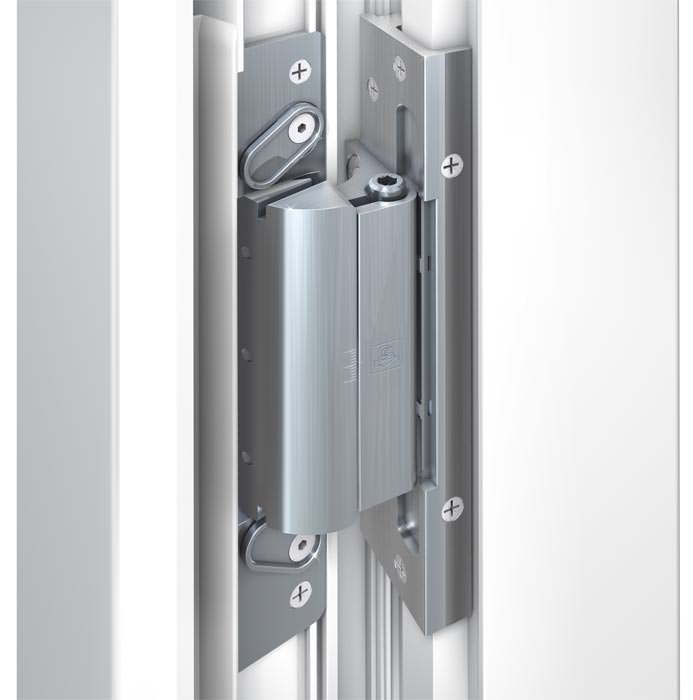

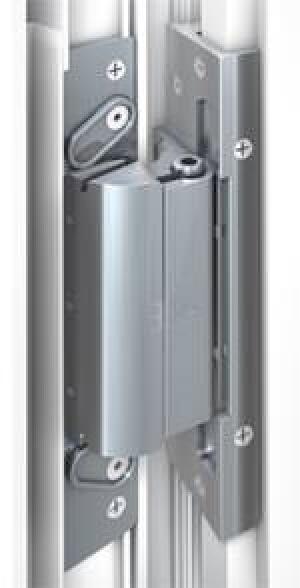

Hahn VL-Band KT

Das aus stranggepresstem Aluminium gefertigte Hahn VL-Band KT wird per Direktver­schraubung mit Senk-Blechschrauben in Flügel und Rahmen am Profil befestigt. Un­sichtbar wird es durch eine Ausfräsung im Rahmen, die das gesamte Türband bei ge­schlossener Tür aufnimmt. Flügelseitig ist keine Ausfräsung notwendig.

Für den Einbau des Hahn VL-Band KT ist eine Unterbrechung der Dichtung unumgäng­lich. Eine im Türband integrierte Mitteldichtung sollte diese Kältebrücke jedoch ohne energieeffiziente Einbußen schließen können.

Das Hahn VL-Band KT ist ein so genanntes „3D-Türband“, das in sechs Richtungen verstellbar ist. Konkret bedeutet dies ...

  • vertikale Verstellungen von ±5 mm,
  • horizontale Verstellungen von ±3 mm und
  • eine Verstellung des Dichtungsandrucks von +1,5 und –0,5 mm.

Belastet werden kann das Hahn VL-Band KT, je nach Profilausführung, mit bis zu 90 kg schweren Türflügeln (geprüft mit 160 kg nach EN 1935 Klasse 14). Dabei lässt es sich in einem Winkel von max. 100° öffnen und ermöglicht so einen lichten Durchgang von 100%.

Weitere Informationen zu verdeckt liegenden Türbändern wie dem VL-Band KT können per E-Mail an Dr. Hahn angefordert werden.
