Darf's auch 'ne Isolierglas-Scheibe mehr sein? Nicht unbedingt!
(28.10.2015; upgedatet am 9.11.2015: Die 2. Tabelle „Einbaudicke / Gewicht“ wurde korrigiert und ausgetauscht.) Immer wieder sehen sich Fenster- und Fassadenbauer mit der Frage nach Vierfach-Isoliergläsern konfrontiert. Warum auch nicht? Schließlich ist allgemein bekannt, dass ein Dreifach-Isolierglas „besser“ ist als ein Zweifach-Glas. Der logische Schluss wäre also, anzunehmen, dass eine Vierfach-Verglasung „besser“ ist als ein Dreifach-Glas.
Was ist „besser“?
Mit dem Attribut „besser“ wird hinsichtlich Fenstern und Fassade fast immer und ausÂschließlich ein noch niedrigerer Ug-Wert verbunden. Aber das System „Vierfach-Glas“ muss auch mechanisch, thermisch und wirtschaftlich betrachtet werden; außerdem sind Lebensdauer, Gesamtenergiebilanz und die zunehmende Komplexität zu berückÂsichtigen.
Ug-Wert Betrachtung
Welche (U-)Werte können wirtschaftlich überhaupt sinnvoll erreicht werden? „WirtÂschaftlich“ bedeutet in diesem Zusammenhang eine übliche Fertigungstiefe mit techÂnisch sinnvollen Scheibenzwischenräumen. Kryptonfüllungen sind wegen der hohen Kosten für die Gasfüllung durchaus schon grenzwertig. Andere Füllgase wie z.B. XeÂnon, mit denen man „Rekord-U-Werte“ erreichen könnte, lassen Bauprojekte erst recht aus dem Ruder laufen, denn solche Gase sind nur schwer verfügbar, sehr teuÂer und keinesfalls nachhaltig.

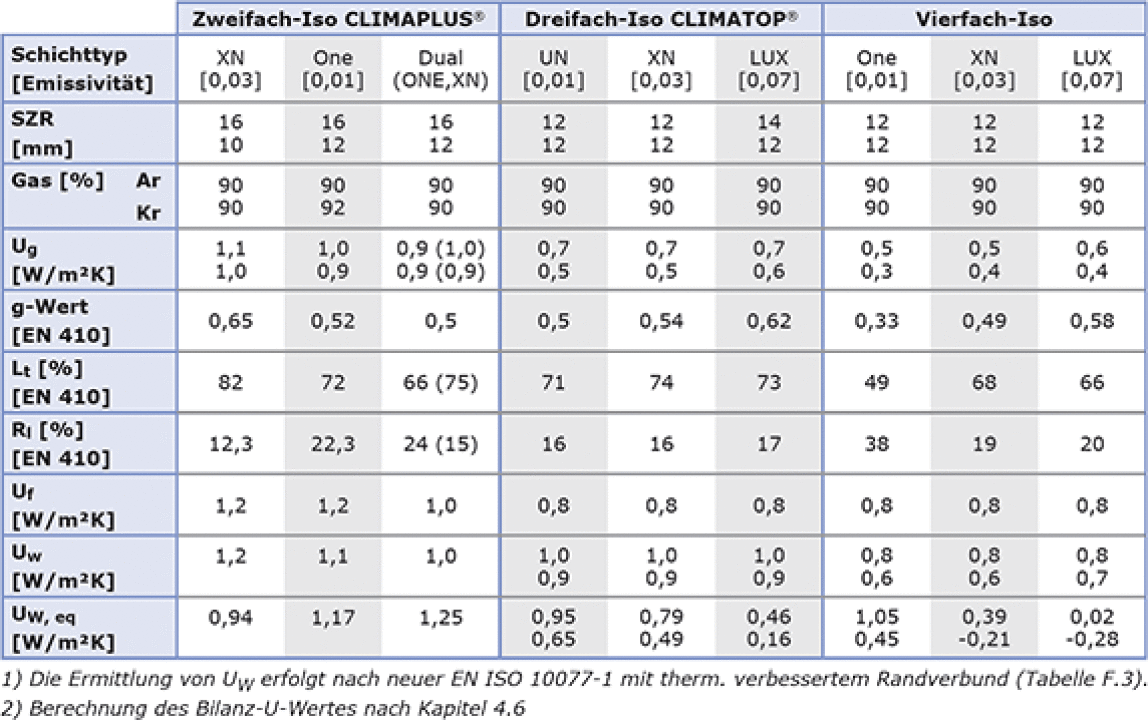

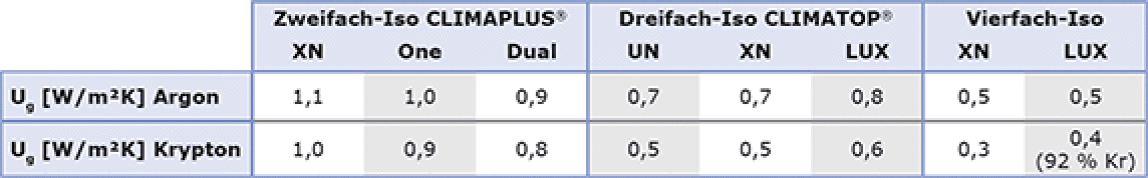

typische Ug-Werte (diese und alle weiteren Tabellen und Grafiken:
Saint-Gobain Glass Deutschland)

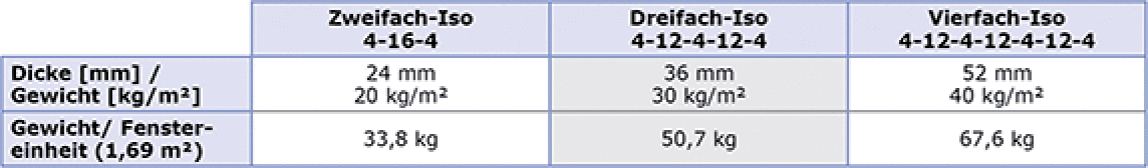

Einbaudicke / Gewicht
Vierfach-Glas wiegt vorneweg doppelt so viel wie Zweifach-Glas - es sei
denn, man würde mit dünneren Einzelscheiben im Glasaufbau
„tricksen“ (siehe u.a. auch Baulinks-
Einbaudicke / Gewicht
und Dicke von Standardaufbauten
Mechanik / Statik / Bemessung
Ein Zweifach-Isolierglas ist in seinem mechanischen Verhalten bezüglich der Wind- und Klimalasten noch überschaubar. Zudem stehen bewährte, anerkannte Modelle des physikalischen Verhaltens zur Verfügung, die ihren Weg in die amtlichen BemessungsÂvorgaben wie die DIN 18008 gefunden haben. Mit jedem zusätzlichen ScheibenzwiÂschenraum muss man sich aber die Frage stellen, inwieweit die alten BerechnungsmoÂdelle noch funktionieren können. Warum die Frage berechtigt ist, zeigt ein Vergleich der thermischen Belastungen von Zweifach-, Dreifach- und Vierfach- Isoliergläsern:
Berechnungen der
Solarstrahlung und des Lichttransmissionsgrades nach
DIN EN 13363-2 (Grafiken
vergrößern)
Thermisch-mechanische Eigenschaften

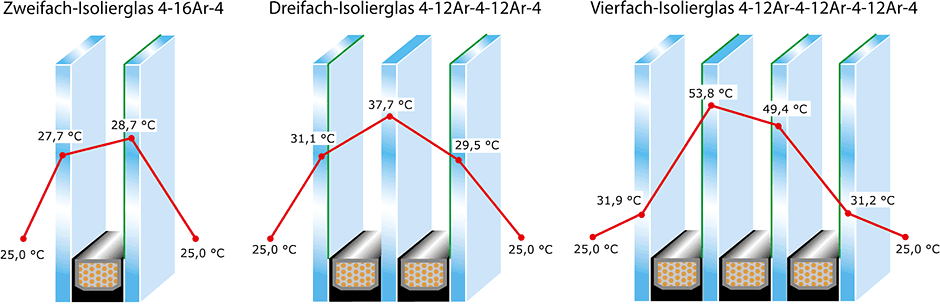

Kann man bei Dreifach-Isoliergläsern (bei Standardaufbauten) noch annehmen, dass die beiden Scheibenzwischenräume in etwa die gleichen Temperaturen aufweisen, so muss man dies bei Vierfach-Isolierglas überdenken: Während bei Dreifach-IsoliergläÂsern angenommen werden kann, dass bei gleicher Biegesteifigkeit der äußeren ScheiÂben die Scheibenzwischenräume den gleichen isochoren Druck (Klimalast) haben (was bedeutet, dass die mittlere Scheibe, was die Druckbelastung angeht, praktisch lastÂfrei ist), kann man von dieser Annahme bei Vierfach-Gläsern aufgrund der hohen TemÂperaturunterschiede zwischen den inneren und äußeren Scheiben nicht mehr ohne Weiteres ausgehen. Das bedeutet: Allein schon aus thermischen Gründen müssen die mittleren Scheiben des hier beispielhaft untersuchten Vierfach-Isolierglases thermisch vorgespannt werden (ESG-H).
Statische Berechnung / Bemessung
Die statische Berechnung von Isolierglas wurde für Zweifach-Verglasungen entwickelt und hat sich auch bewährt. Durch die ähnlichen isochoren Drücke in den ScheibenzwiÂschenräumen von Dreifach-Isoliergläsern kann man diese auch noch hinreichend sicher statisch bemessen. Für Vierfach-Isoliergläser ist dieses Modell nicht übertragbar. UnÂterschiedliche Temperaturen in den drei Scheibenzwischenräumen erzeugen auch unÂterschiedliche isochore Drücke. Damit bleiben bei Vierfach-Isolierglasscheiben - auch bei gleicher Biegesteifigkeit der Außenscheiben - die inneren Scheiben im Gegensatz zu Dreifach-Isolierglas nicht mehr lastfrei. Verifizierte und geeignete Rechenmodelle stehen laut Ralf Vornholt, Marketing Technik bei Saint-Gobain Glass Deutschland, daÂfür aber (noch) nicht zur Verfügung.
Um einen solchen Aufbau zu simulieren, wurden im nachfolgenden Beispiel die VierÂfach-Isoliergläser als Dreifach-Gläser mit entsprechend großem Scheibenzwischenraum angesetzt. Statt eines Aufbaus von 4-12Ar-4-12Ar-4-12Ar-4 wurde ein Dreifach-IsoÂlierglas mit dem Ersatzaufbau 4-18Ar-4-18Ar-4 berechnet. Es ist davon auszugehen, dass die Ergebnisse der vorliegenden Berechnung geringere SpannungsüberschreitunÂgen als real ausweisen:

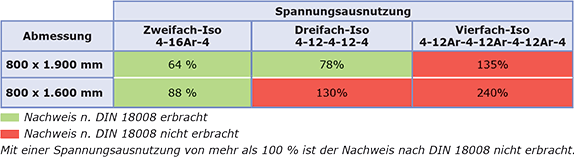

Rahmenbedingungen der statischen Berechnungen nach DIN 18008-2 (Glas im BauweÂsen - Bemessungs- und Konstruktionsregeln - Teil 2: Linienförmig gelagerte VerglaÂsungen):
- Windlast: Druck 0,46 kN/m², Sog -0,65 kN/m²
- Ortshöhen: Lastfall höher 7,2 kN/m², Lastfall tiefer -3,6 kN/m²
- Klimalast: Sommer 8,87 kN/m², Winter -12,5 kN/m²
- Zur Simulation der Vierfach-Isoliergläser wurde aufgrund der drei Low-E-beschichteten Scheiben eine erhöhte Absorption gemäß DIN 18008-2 angenommen.
Aufgrund des thermomechanischen Verhaltens müssen Vierfach-Isoliergläser für FensÂter und Fenstertüren bereits in üblichen Abmessungen als Einscheiben-Sicherheitsglas ESG ausgeführt werden. Ebenso, wie es keine verifizierten Berechnungsmodelle für die Glasdimensionierung gibt, gibt es keine Erfahrungen und Erkenntnisse über die BeanÂspruchung und die Dauerhaftigkeit des Randverbundes. Aufgrund des hier beschriebeÂnen Verhaltens muss man allerdings davon ausgehen, dass die Belastung des RandÂverbundes sehr hoch ist. Dies hat also mit hoher Wahrscheinlichkeit einen deutlichen EinÂfluss auf die Lebensdauer des Isolierglases. Das heißt: Von einer verkürzten LeÂbensdauer eines Vierfach-Isolierglases im Vergleich zu Zweifach- und Dreifach Isoliergläsern ist daher auszugehen.
Energieeinsparung / Energieeffizienz
Die Darstellung von Energieeinsparung und Effizienz ist nicht so einfach und griffig wie die der Wärmedämmung. Für die Betrachtung von Glas und Fenster lässt sich die Energieeffizienz nach der DIN EN ISO 1077 bewerten. Hier wird anhand der wichtigen Leistungseigenschaften von Glas und Fenster unter Berücksichtigung der Klimadaten eine Bilanzierung möglich. Dabei werden gegenübergestellt ...
- die Energieverluste, festgehalten durch die jeweiligen Uw- und Ug-Werte,
- den solaren Energiegewinnen durch das Glas (g-Wert).

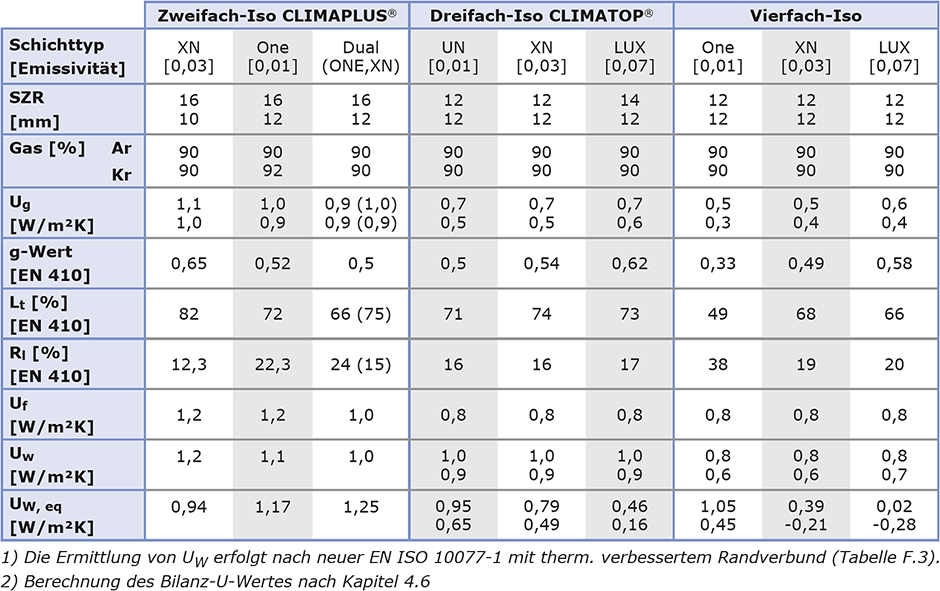

Die folgende Tabelle zeigt eine solche Bilanzierung, bei der verschiedene Zweifach-, Dreifach- und Vierfach-Isoliergläser verglichen werden. Negative Werte stellen einen Netto-Energiegewinn dar, positive Werte stellen einen Netto-Energieverlust dar. Der Bewertungszeitraum beläuft sich über ein Jahr:
Vordergründig lässt sich bei sehr hellen Vierfach-Isoliergläsern ein Nettoenergiegewinn berechnen. In der Regel ist dieser Gewinn jedoch nur unter optimalen Bedingungen nutzbar. Dazu gehört z.B. eine optimale Lage des Gebäudes. Tallagen mit beschränkÂten Sonnenstunden oder Verschattungen durch andere Gebäude in InnenstadtbereiÂchen lassen eine solche Bilanz auch sehr schnell kippen.
Auch der sommerliche Wärmeschutz muss akribisch geplant werden, damit die gute Energiebilanz der Fenster durch übermäßige Klimatisierung und Kühlung nicht wieder zunichte gemacht wird.

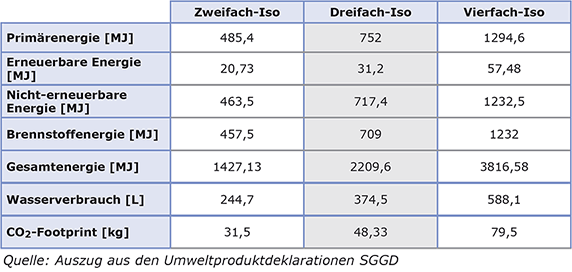

Dieser Nettogewinn ist also nur eine theoretische Rechengröße. Betrachtet man diese über den gesamten Lebenszyklus des Glases, kann es schon dramatisch anders ausÂsehen: Mit der Durchführung einer Lebenszyklusanalyse werden die UmwelteinwirkunÂgen von Produkten transparent. Dies gilt vor allem für den zur Herstellung notwendiÂgen Energieeinsatz und die anfallenden CO2-Emissionen. Verglichen mit Dreifach-IsoÂlierglas verbraucht die Herstellung von Vierfach-Isolierglas ca. 172 % mehr Energie und mehr als doppelt so viel Wasser:
Die Veränderung der Ladekapazitäten beim Transport wurde bei dieser Berechnung noch nicht einmal berücksichtigt. Für den Transport von Vierfach-Isolierglas ist im Vergleich zu Zweifach-Isolierglas die doppelte Transportkapazität notwendig.
Fazit dieser Betrachtung
Das Konzept „Darf es eine Scheibe mehr sein?“ macht nicht immer Sinn. Der Grund: Bei technischen Systemen zieht die Veränderung von Einzelkomponenten auch immer eine Veränderung des gesamten Systems nach sich. Durch die physikalischen WechÂselwirkungen der einzelnen Komponenten eines Fensters, bzw. Isolierglases, steigt die Komplexität solcher Systeme überproportional an. Zusammenfassend lässt sich also feststellen:
- Eine Erhöhung des Nutzens durch die Verwendung von Vierfach-Isolierglas ist nur bei wenigen Glasaufbauten darstellbar und dies auch nur unter formal optiÂmalen Randbedingungen.
- Der ökologische Nutzen ist durch den überproportionalen Energieaufwand bei Herstellung und Transport des Glases mehr als fraglich. Ein Teil des hohen EnerÂgieverbrauchs ist der Notwendigkeit geschuldet, bei Vierfach-Isolierglas aus thermo-mechanischen Gründen Einscheiben-Sicherheitsglas ESG einzusetzen.
- Die Frage nach der Lebensdauer von Vierfach-Isoliergläsern lässt sich zurzeit aufgrund fehlender zuverlässiger Bewertungsmöglichkeiten der dauerhaften BeÂlastungen der Randverbundsysteme nicht ausreichend sicher beantworten.
- Eine Kostenamortisation dürfte wegen des Fertigungsaufwandes bei gleichzeitig minimaler Verbesserung der Leistung im Vergleich zu Dreifach-Isolierglas illusoÂrisch sein.
- Schließlich muss abschließend auch noch die Frage nach der Ästhetik gestellt werden. Bei vier beschichteten Gläsern, davon drei Scheiben zu ESG vorgeÂspannt, dürfte eine verzerrungsfreie Durchsicht eher die Ausnahme als die Regel sein. Weiterhin muss es dem Endverbraucher auch gefallen, dass seine Vierfach-Isoliergläser stark spiegeln.
Bei der Überlegung, ein Vierfach-Isolierglas einzusetzen, sollten sich Planer und BauÂherren also die Frage stellen, ob sie durch den erheblichen Mehraufwand einen wirkliÂchen ökologischen, energetischen und wirtschaftlichen Mehrwert erwerben – oder leÂdiglich einen Marketinggag.
