Neue Regelungstechnik für Zehnders wärmende und kühlende Deckenstrahlplatten

(12.12.2017) Zehnder hat eine neue Regelungstechnik für seine  Deckenstrahlplatten vorgestellt. Diese kann zum kontrollierten Heizen wie auch Kühlen eingesetzt werden. Dazu werden über einen Sensor kontinuierlich die Strahlungs- und Raumlufttemperatur erfasst. Die Sollwerte können über die Bedieneinheit angepasst werden. Diese ist mit einer LCD-Anzeige und einem leicht handhabbaren  Drehknopf ausgestattet.

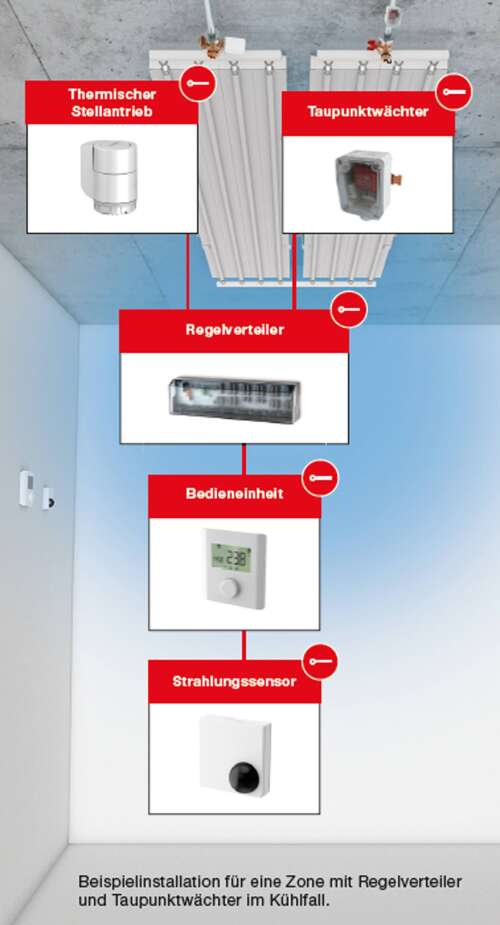

Um die gewünschte Empfindungstemperatur in der jeweiligen Zone zu erreichen bzw. zu halten, bildet der Sensor einen Mittelwert aus Lufttemperatur und mittlerer Strahlungstemperatur. Dieser Wert wird an die Bedieneinheit übermittelt. Sobald die eingestellte Temperatur über- oder unterschritten wird, meldet die Bedieneinheit diese Information an den thermischen Stellantrieb. Der an den Stellantrieb gekoppelte Volumenstromregler passt den Massenstrom durch die Deckenstrahlplatte entsprechend an.

Wenn in Hallen oder größeren Räumen unterschiedliche Temperaturen gewünscht sind, macht es Sinn, den Raum in unterschiedliche Zonen einzuteilen. Für jede Zone wird dann eine separate Bedieneinheit benötigt. An diese Komponente können bis zu fünf Stellantriebe angeschlossen werden. Bei mehr als fünf Stellantrieben ist ein Regelverteiler für die Verteilung der Spannungsversorgung zur gleichzeitigen Regelung von maximal zehn Zonen und bis zu 18 Stellantrieben einzusetzen.

Werden die Deckenstrahlplatten zusätzlich auch zur Raumkühlung verwendet, ist ein Taupunktwächter am Vorlauf zu montieren.

Für die neue Regelungstechnik der Deckenstrahlplatten gibt es eine eigene Informationsbroschüre, die kostenlos per E-Mail an Zehnder angefordert werden kann und sich unter zehnder-systems.de > Kontakt und Service > Downloads > Heiz- und Kühldecken-Systeme downloaden lässt (direkter PDF-Download).
