BBG Vertipour: Vertikales PUR-Umgießen von Glas

(4.12.2025) BBG, der Systempartner für die Kunststoff verarbeitende Industrie, stellt eine neue Technologie zum vertikalen Umgießen von Glasscheiben mit Polyurethan (PUR) vor. Insbesondere bei der Veredelung großer Gläser wirke sich der vertikale Füllvorgang positiv auf die Bauteilqualität aus: Die Zahl der Lufteinschlüsse und der Fließfehler sinkt, gleichzeitig verbessert sich der Zusammenfluss von PUR und Glas. Auch dünnwandige Bereiche können auf diese Weise problemlos umgossen werden. Zudem erleichtert die vorteilhafte Ergonomie im Vergleich zu herkömmlichen Verfahren die Zugänglichkeit der beiden Werkzeughälften. Der Bediener muss lediglich eine halbe Drehung machen, um sie zu erreichen.

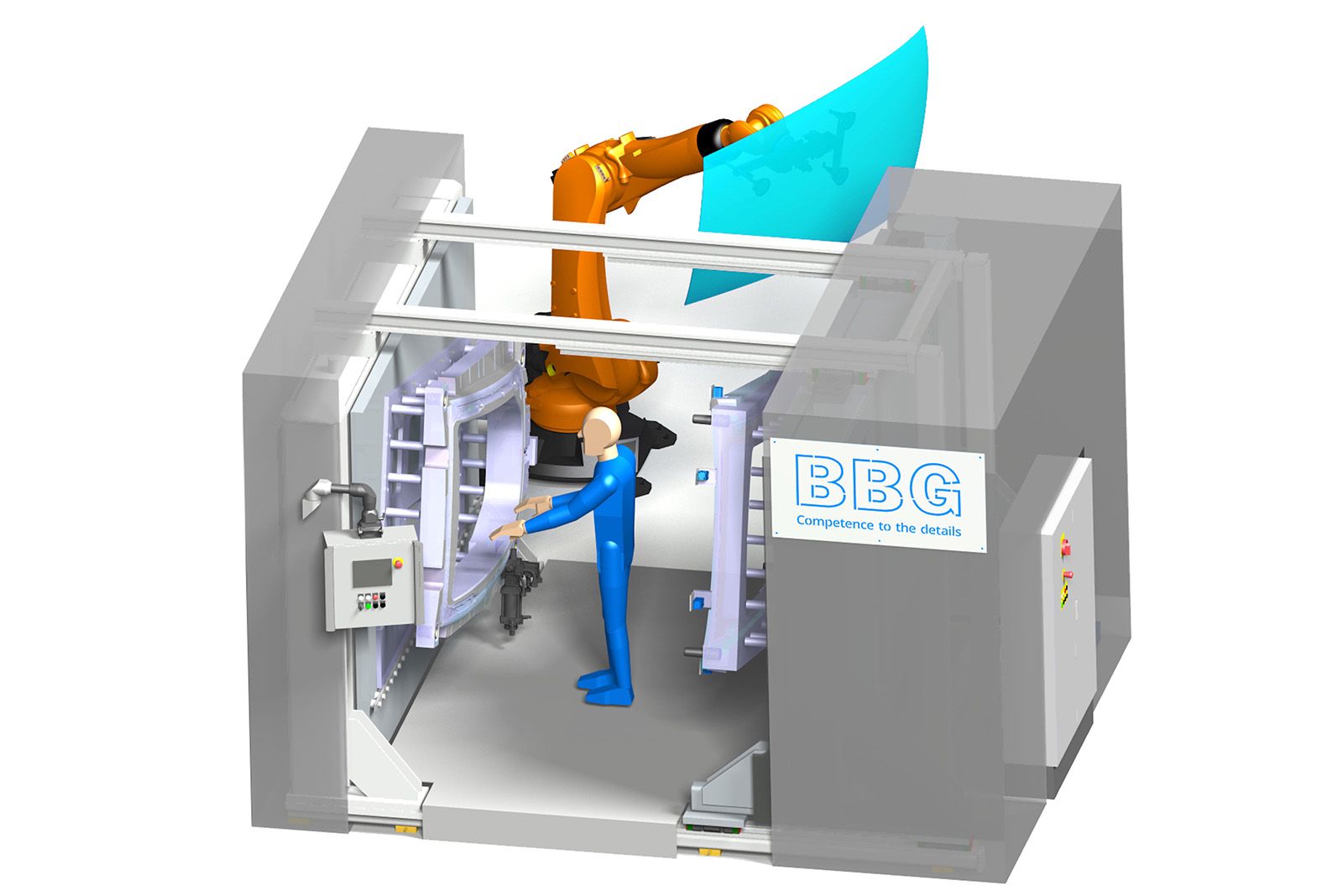

Vertipour ist laut Hersteller das weltweit erste Formenträgersystem zum vertikalen Umgießen von Glasscheiben mit Polyurethan. (Bild: BBG)

Die Vorteile

BBG dreht mit dem neuen Verfahren Vertipour den Prozess buchstäblich um 90 Grad, während bislang die Glasumgießprozesse horizontal ablaufen. Der Name setzt sich aus „verti” für vertikal und „pour” für das englische Wort Gießen zusammen. Glasscheiben werden dabei stehend umgossen – ähnlich wie bei einer konventionellen Spritzgießmaschine.

Die Herstellungskosten für die Anlage konnten durch das vereinfachte Design reduziert werden: für das Umgießen reichen eine Achse und eine Bewegungsrichtung statt vier bis fünf Achsen bei den bisher üblichen Systemen. Das vermindert den Programmieraufwand und einfachere Steuerungstypen können genutzt werden.

Durch die vereinfachte Mechanik reduziere sich der Energiebedarf. Zusätzlich kann Material gespart werden. Aufgrund des optimierten Fließverhaltens sind im Schäumwerkzeug weniger Entlüftungspunkte erforderlich, z.B. für Schraubdome, Rippen, Pins und Engstellen.

Die platzsparende Lösung ermöglicht es, Werkzeuge stehend zu transportieren und zu lagern. Das System ist automatisierungsfreundlich gestaltet, sodass Reinigung, Trennmittelauftrag, Bestückung und Entnahme robotergesteuert durchgeführt werden können.

Durchbruch durch Simulation und Praxistest

Von Grund auf wurde das Thema Glasumgießen daher von den Entwicklern und Konstrukteuren bei BBG neu gedacht. Erste Fließsimulationen zeigten vielversprechende Ergebnisse, erzählt Projektleiter Bernhard Satzger.

„Die anschließende Fertigung von Testscheiben hat das Potenzial der Lösung ebenfalls bestätigt”, so Bernhard Satzger Projektleiter Vertipour. (Bild: BBG)

Zielgruppen und Anwendungen

Primär richtet sich Vertipour an Unternehmen aus der Glasveredelung für die Automobilbranche, den Bootsbau sowie der Photovoltaik-Modulproduktion. Angesichts der großen Vorteile eignet sich das vertikale PUR-Füllverfahren auch für Polyurethan-Verarbeiter aus anderen Branchen. BBG bietet Vertipour als modulare Komplettlösung aus Formenträgersystem, Peripheriekomponenten, Automationsmodulen und Werkzeug an.

Weitere Informationen können per E-Mail an BBG angefordert werden.
