eSilent-Schallschutz mindert Lärmemissionen großer Quartierswärmepumpe in Bergheim

(19.12.2025) In einer Reihenhaussiedlung im nordrhein-westfälischen Bergheim wurde eine zentrale Großwärmepumpe zur Versorgung der Gebäude mit Heiz- und Kühlenergie errichtet. Die luftgekühlte Propan-Anlage misst 6.070 x 2.303 x 2.441 mm und erzeugt eine Heizleistung von 195 kW bei Vorlauftemperaturen bis 65 °C. Zusätzlich stehen 231 kW Kühlleistung zur Verfügung. Mit 61 dB(A) lagen die Schallemissionen jedoch oberhalb der Werte, die für ein Wohnumfeld geeignet sind.

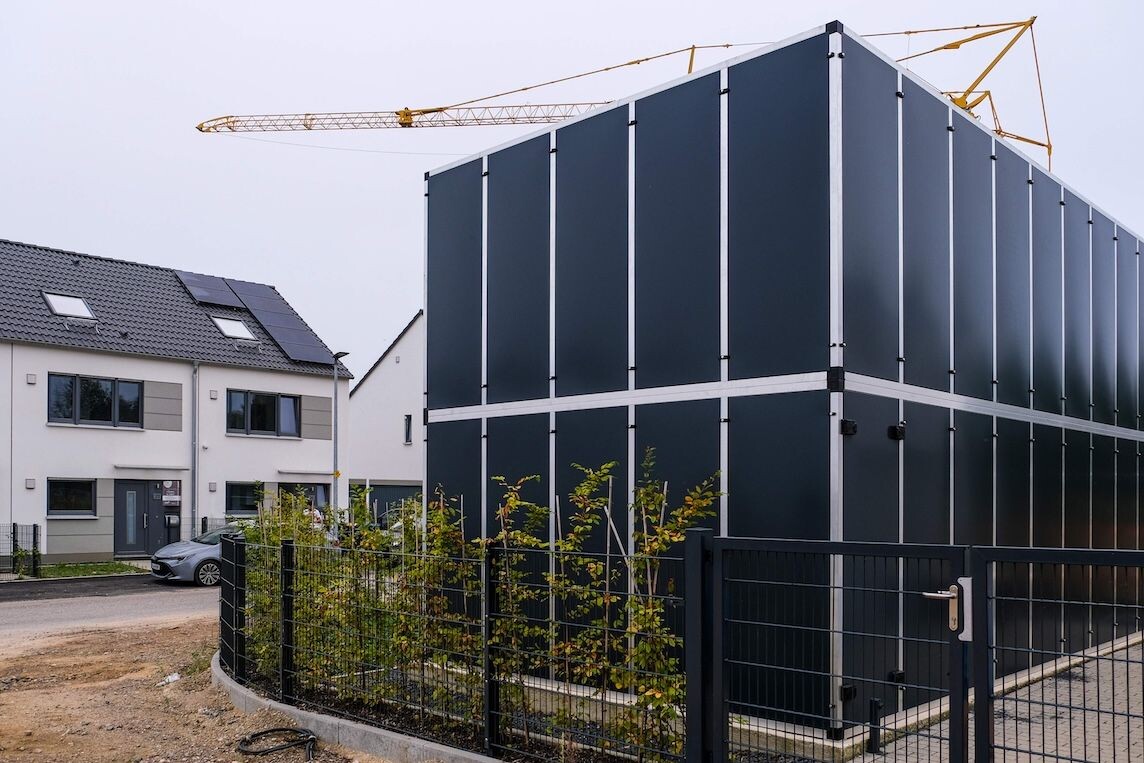

Eine Wärmepumpenanlage fürs gesamte Wohnviertel mit eSilent SQV Schallschutzlösung von ATEC. (Bild: ATEC)

Da das Grundstück ausreichend Fläche bot, wurde die Anlage um ein passgenaues Schallschutzsystem von ATEC ergänzt. Der Lärmschutz besteht aus zwei Komponenten: Kulissenschalldämpfern direkt am oberen Lufteinzug und einer umlaufenden Schallschutz-Einhausung.

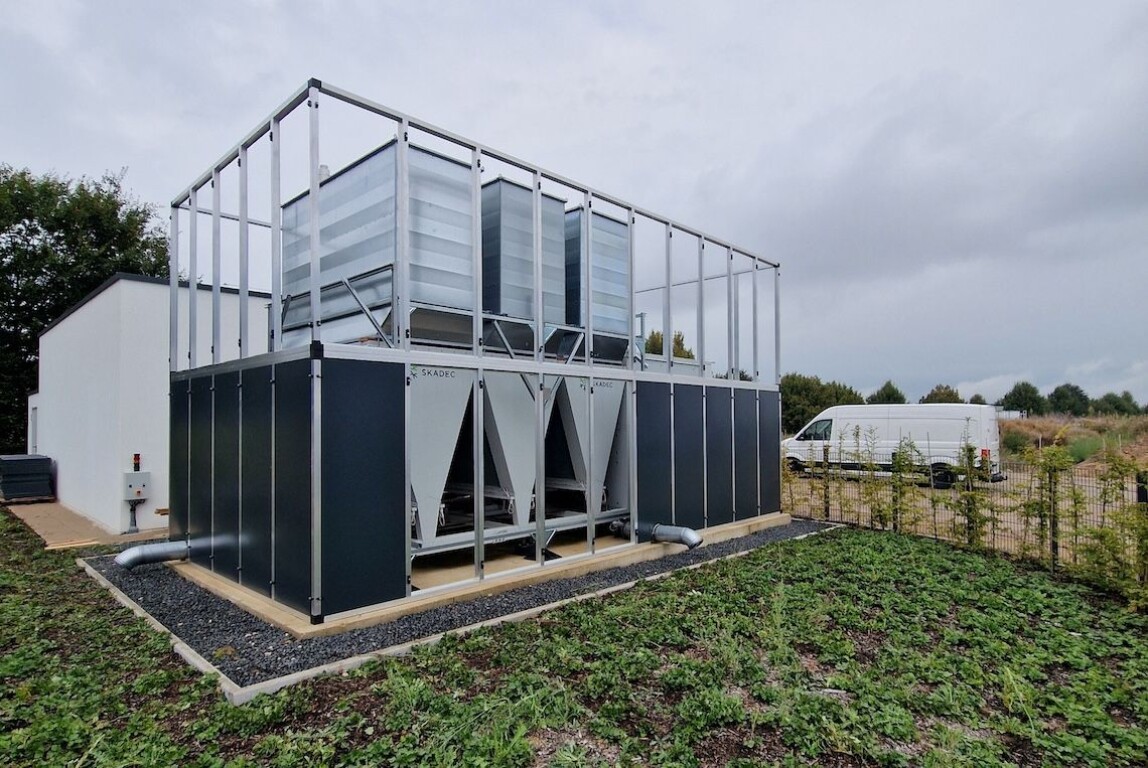

Da das Grundstück ausreichend Fläche bot, wurde die Anlage um ein passgenaues Schallschutzsystem von ATEC ergänzt. (Bild: ATEC)

Kulissenschalldämpfer am oberen Ventilatorbereich

Über den nach oben ausgerichteten Ventilatoren wurden 1.200 mm hohe Kulissenschalldämpfer montiert. Sie reduzieren den Geräuschpegel um 25 dB(A). Die Elemente sind auf einer eigenständigen, flexibel ankuppelbaren Metallkonstruktion befestigt und gewährleisten weiterhin die notwendige Luftabfuhr für den Anlagenbetrieb.

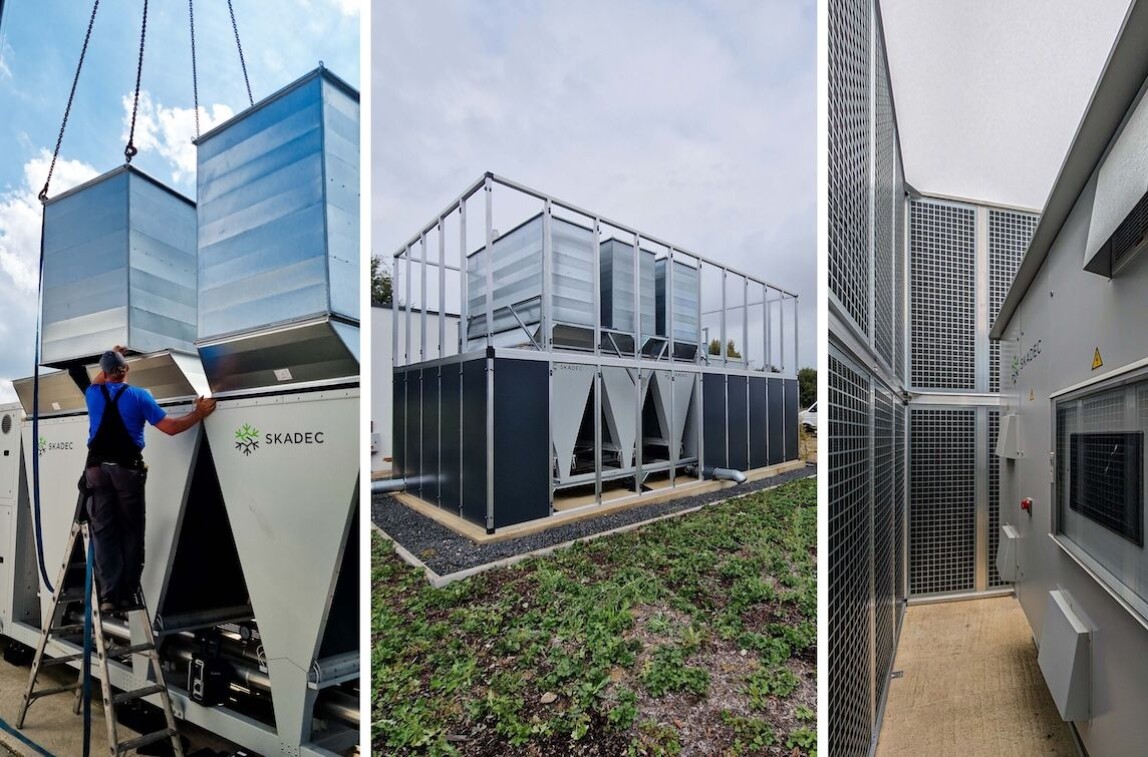

Die Rahmenkonstruktion besteht aus verzinktem Lochblech und ist mit Paneelen ausgestattet, die eine 50 mm starke Schalldämmfüllung enthalten. (Bild: ATEC)

Umlaufende Einhausung aus verzinktem Lochblech

Im Abstand von rund einem Meter entstand eine umlaufende Einhausung. Die Rahmenkonstruktion besteht aus verzinktem Lochblech und ist mit Paneelen ausgestattet, die eine 50 mm starke Schalldämmfüllung enthalten. Die Elemente sind über Drehknebelverschlüsse schnell lösbar, wodurch Wartungswege frei zugänglich bleiben.

Die nach oben offene Einhausung misst 7.800 x 3.925 x 4.200 mm und hat ein Gesamtgewicht von etwa 3.000 kg. Sie reduziert die Schallemissionen um weitere 20 dB(A) und sorgt gleichzeitig für ein ruhiges Erscheinungsbild der Installation. Durch die Kombination beider Schallschutzstufen konnte der überwiegende Anteil der Betriebsgeräusche wirksam abgeschirmt werden, ohne die Zugänglichkeit der Wärmepumpe zu beeinträchtigen.

Weitere Informationen können per E-Mail an ATEC angefordert werden.
