Retentionsaufsatz von ACO für mehr Regenwasserverdunstung und weniger Stress in der Kanalisation

Bild vergrößern


(30.8.2017) Starkregenereignisse  bringen immer häufiger die Kanalisation an ihre Kapa­zi­täts­grenzen - insbesondere in städtischen Gebieten, wo das Regenwasser nicht bzw. nur sehr begrenzt im Erdreich versickern kann. Darüber hinaus kann kanalisiert abgeführtes Regenwasser nicht verdunsten und somit auch nicht die Temperaturen in einer Stadt positiv beeinflussen.

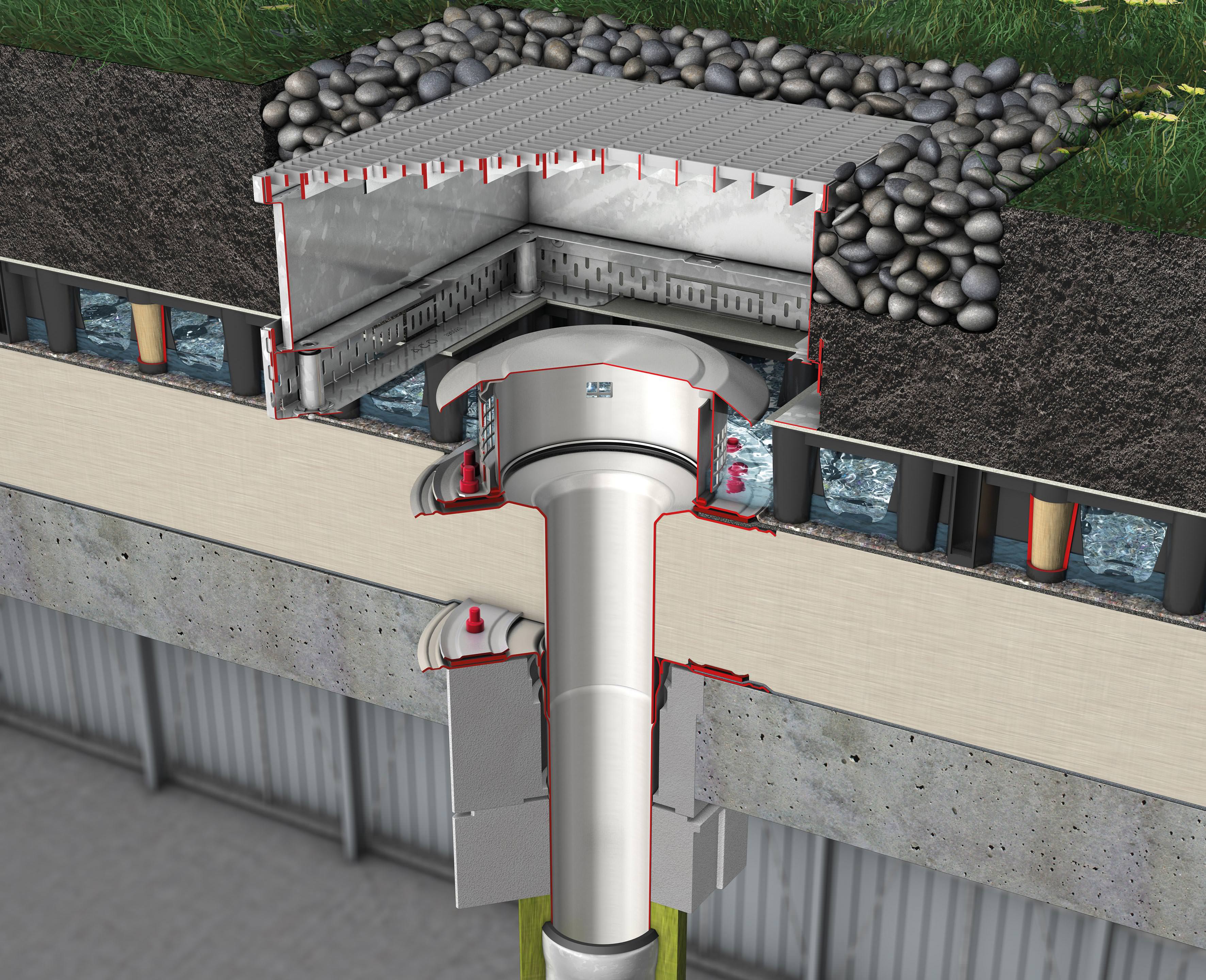

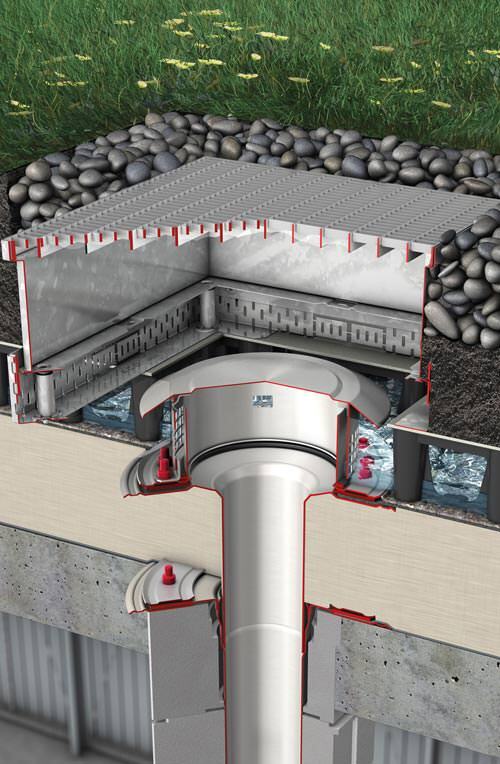

Abhilfen schaffen Flachdach-Entwäs­serungs­sys­teme, die das Regenwasser kontrolliert abfließen lassen. In diesem Sinne hat z.B. ACO Haustechnik in Kooperation mit Optigrün einen Retentionsaufsatz für begrünte Flachdächer entwickelt: Damit wird bei Regenereignissen das Regenwasser durch eine Drossel im Ablauf zeitverzögert vom Dach abgeleitet. Das Regenwasser verbleibt länger in der Begrünung, kann besser verdunsten und gelangt in geringem Ausmaß in die Kanalisation. Die neuen Retentionsaufsätze ...

• sind gefertigt aus Edelstahl (Werkstoff 1.4301),
• passen zu den Flachdachabläufen ACO Spin gemäß DIN EN 1253-2 (DN 70, DN 100 und DN 125, 1- und 2-teilig, 90° und 1,5°),
• eignen sich zur Montage auf Grün- sowie auf Kalt- und Warmdächern,
• erfüllen die Anforderungen der Baustoffklasse A1 und
• haben die Brandschutzzulassung für Flachdachabläufe DN 100 (AbZ: Z-19.17-1888; AbZ für DN 70 ist beantragt).

Die Staurohrhöhe ist spezifisch für jedes Bauvorhaben wählbar und beträgt standardmäßig 85 mm. Die Ablaufleistung ist wählbar von ...

• 0,5 l/s bis 3,9 l/s bei DN 70 und
• 0,5 l/s bis 4,3 l/s bei DN 100.

Die Berechnung der Öffnungsgröße des Retentionsaufsatzes in Abhängigkeit von Anstauhöhe und geforderter Ablaufleistung lässt sich mit dem ACO Berechnungsprogramm berechnen. Optigrün liefert mit dem Programm RWS 4.0 die notwendigen objekt- und ortsbezogenen Abfluss- und Verdunstungswerte aus den angeschlossenen Dachbegrünungsaufbauten. Für die Genehmigungsplanung lassen sich Langzeitsimulationen und Überflutungsnachweise erstellen. Bei Änderung der Abflussparameter kann der Retentionsaufsatz einfach getauscht bzw. nachgerüstet werden.

Weitere Informationen zur Dachentwässerung mit Retentionsaufsatz bzw. zum Retentionsdach von Optigrün können per E-Mail an ACO bzw. per E-Mail an Optigrün angefordert werden.
