Regenwassermanagement mit stapelbaren QuadroControl-Schächten

(27.6.2025) Fränkische hat sein Angebot im Bereich Regenwassermanagement erweitert und eine neue Generation stapelbarer Schächte eingeführt. Der Schacht QuadroControl ST-S (Standard) ergänzt den neuen Rigofill ST-S Stapelblock. Für das Rigofill inspect System steht der Schacht QuadroControl ST-A (Advanced) zur Verfügung. Die neuen Schächte verfügen über eine offene Konstruktion und eine großzügig dimensionierte Zugangsöffnung. Dies erleichtert insbesondere anstehende Inspektionsarbeiten. Die Rohranschlüsse können direkt auf der Baustelle flexibel hergestellt werden.

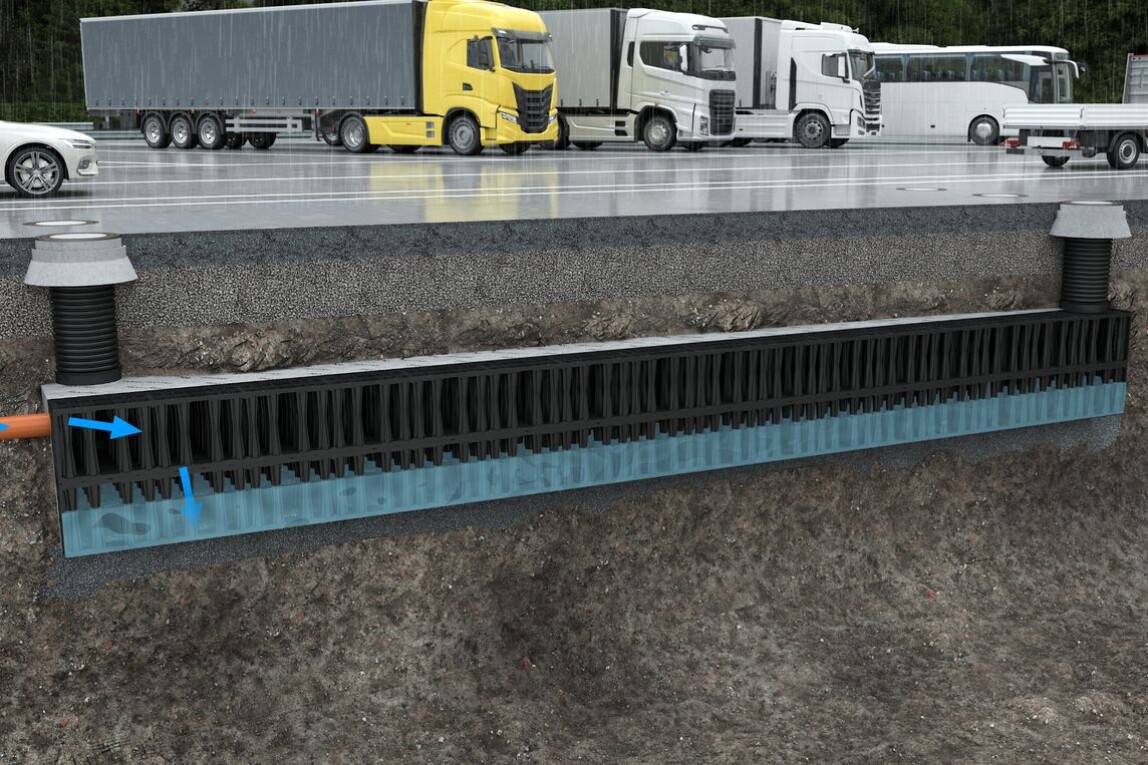

QuadroControl ST-S verfügt über ein offenes Design, eine großzügig dimensionierte Zugangsöffnung und flexibel herstellbare Rohranschlüsse auf der Baustelle. (Bild: Fränkische)

Die neuen Stapelschächte wurden für unterschiedliche Einbausituationen und Anwendungsbereiche konzipiert. QuadroControl ST-S ist für Standardversickerungen vorgesehen, während QuadroControl ST-A für komplexe Versickerungsanforderungen sowie für gedichtete Anlagen zum Einsatz kommt. Durch die Stapelbarkeit der Bauteile wird der Transport sowie die Lagerung und das Handling auf der Baustelle vereinfacht, da die einzelnen Grundelemente erst vor Ort zusammengesetzt werden. „Mit der Standard- und Advanced-Variante bieten wir die passende Schachtlösung für jede Anforderung. Neben der Modularität zeichnet unsere neuen Stapelschächte besonders die großzügige und offene Konstruktion aus. Diese ist besonders wichtig, da die Schächte das Tor zur Rigole sind”, erklärt Stefan Weiß, Produktmanager im Geschäftsbereich Drainage Systeme bei Fränkische.

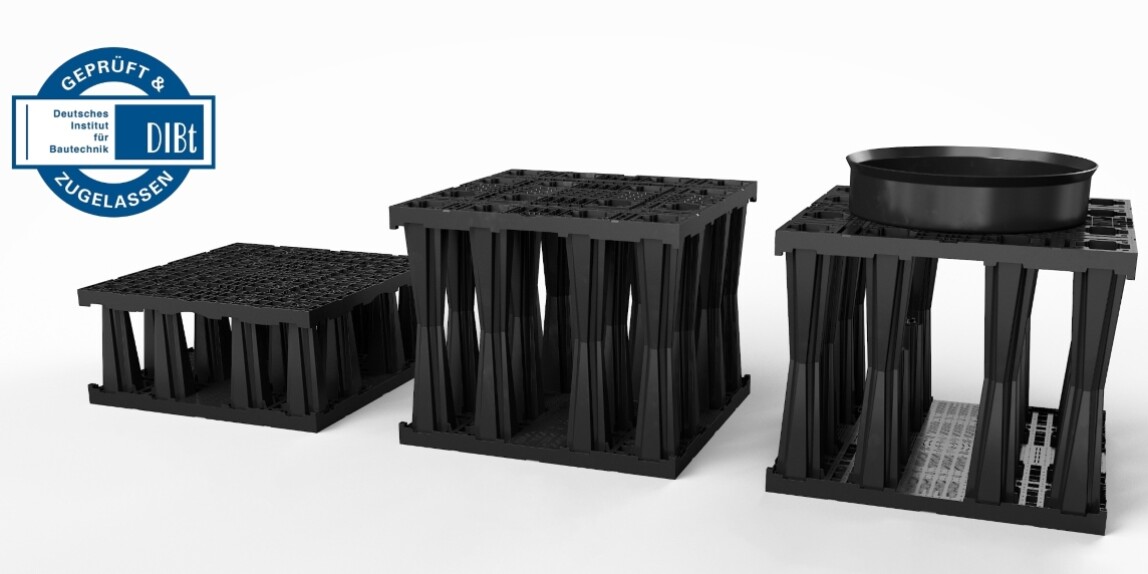

Der Rigolenfüllkörper Rigofill ST-S und der Stapelschacht QuadroControl ST-S bestehen aus zusammensteck-baren Grundelementen. (Bild: Fränkische)

Flexible Rohranschlüsse und Inspektionszugang

Die Schächte lassen sich für Rohrnennweiten von DN/OD 110 bis DN/OD 500 flexibel anschließen. Bei kleineren Nennweiten erfolgt der Anschluss über das Seitenwandgitter, bei DN/OD 315 und größer über einen Stufenadapter. Aufgrund der modularen Bauweise ist eine Integration an beliebiger Stelle innerhalb des Blockrasters möglich. Auch bei großen Anschlussnennweiten entfällt eine individuelle Objektfertigung, wodurch kurze Lieferzeiten realisiert werden können.

Beide Schachtvarianten, QuadroControl ST-A und ST-S, verfügen über einen großzügigen Zugangsquerschnitt sowie ein Schachtaufsetzrohr DN/ID 500. Dies ermöglicht das Einbringen von Kanalspülausrüstung und Standard-Kamerawägen für Rohrdurchmesser ab DN 200 auch in größeren Tiefen. Die Schächte dienen als Startpunkt für Sichtprüfungen und tragen zur Ausrüstung der Anlagen für Bauabnahmebefahrungen und spätere Eigenüberwachungen bei.

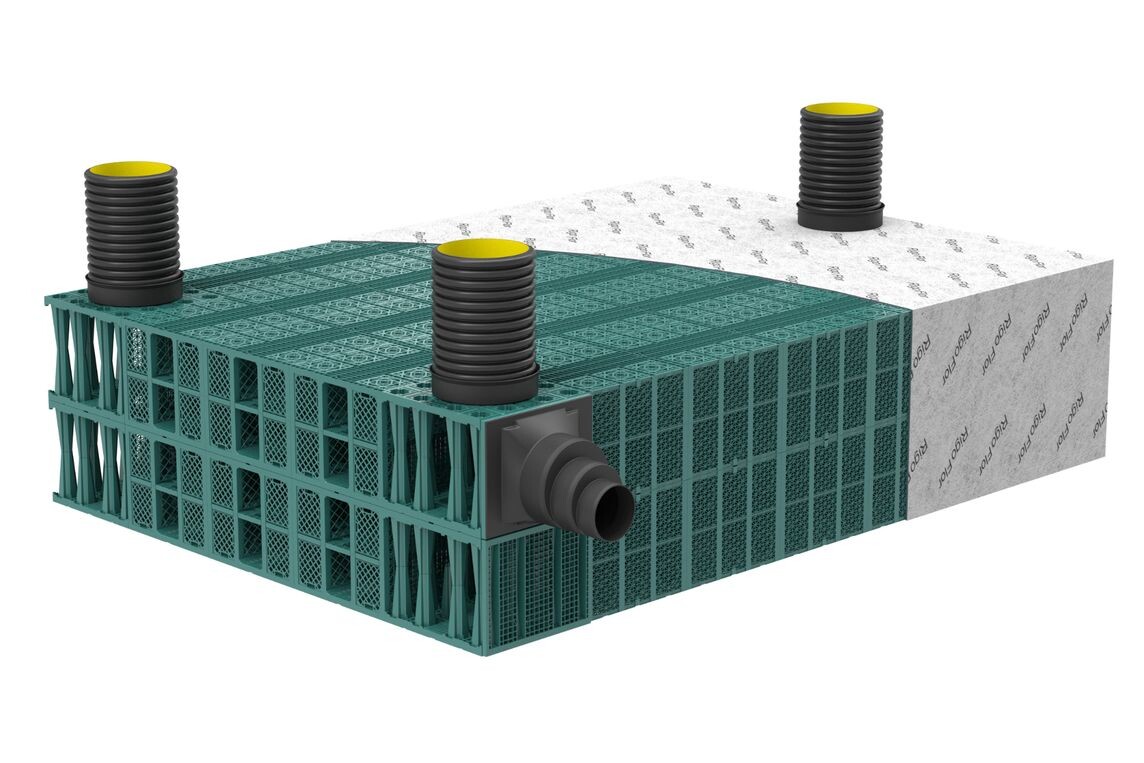

QuadroControl ST-A lässt sich direkt in das Rigolen-Blockraster integrieren. (Bild: Fränkische)

Rigofill ST-S: Zukünftiger Standardblock

Der QuadroControl ST-S Schacht ergänzt den neu entwickelten Stapelblock Rigofill ST-S. Dieses System ist als zukünftiger Standard für gängige Versickerungsanlagen vorgesehen. Es kann – abhängig von statischen Anforderungen – mit einer Überdeckung von bis zu ca. 2,30 m und einer Einbautiefe von etwa 4 m verwendet werden. Durch den kreuzförmigen Inspektionstunnel, den sowohl der Schacht als auch der Block aufweisen, ist eine vollständige Inspektion der Anlage möglich, z.B. zur Überprüfung des ordnungsgemäßen Einbaus, der Standsicherheit und der Funktionstüchtigkeit. Sowohl der Rigolenfüllkörper als auch der Schacht bestehen aus zusammensteckbaren Grundelementen. Dies reduziert den Bedarf an Lager- und Transportvolumen und erleichtert die Handhabung sowie die Montage auf der Baustelle.

Rigofill inspect: Lösung für komplexe Einbausituationen

Der grüne Stapelschacht QuadroControl ST-A ersetzt den bisherigen Inspektionsschacht QuadroControl inspect im Rigofill inspect System. Dieses wird weiterhin bei Versickerungsanlagen mit großen Einbautiefen von bis zu ca. 6 m oder Überdeckungen bis ca. 4 m sowie für gedichtete RigoCollect-Anlagen verwendet. Der neue Schacht lässt sich direkt in das Blockraster des Rigofill inspect Systems integrieren.

Weitere Informationen können per E-Mail an FRÄNKISCHE Rohrwerke angefordert werden.
