Sichere Rückhaltung von Mikroschadstoffen bei Regenwassernutzung

(18.8.2023) Die Behandlung von Niederschlagswasser von versiegelten Flächen wie öffentlichen Parkplätzen stellt eine große Herausforderung dar, da feinste Feststoffe hierbei am schwierigsten zurückzuhalten sind. An diesen Feststoffen lagern sich bevorzugt Mikroschadstoffe wie Schwermetalle oder organische Schadstoffe an. Um die Qualität von Oberflächengewässern und somit die Umwelt zu schützen, ist es erforderlich, dass diese Feinstoffe aus Niederschlagswasser in ausreichendem Maße zurückgehalten werden. Der Parameter für die abfiltrierbaren Feststoffe mit einer Größe zwischen 0,45 μm und 63 μm (AFS63) ist der Leitfaden des 2020 veröffentlichten Arbeitsblatts DWA-A 102. Der neue EcoLoop Saphir von GRAF ist in der Lage, diese Feinstoffe sowohl aus mäßig belastetem Niederschlagswasser der Kategorie II als auch aus stark belastetem Niederschlagswasser der Kategorie III effektiv zurückzuhalten.

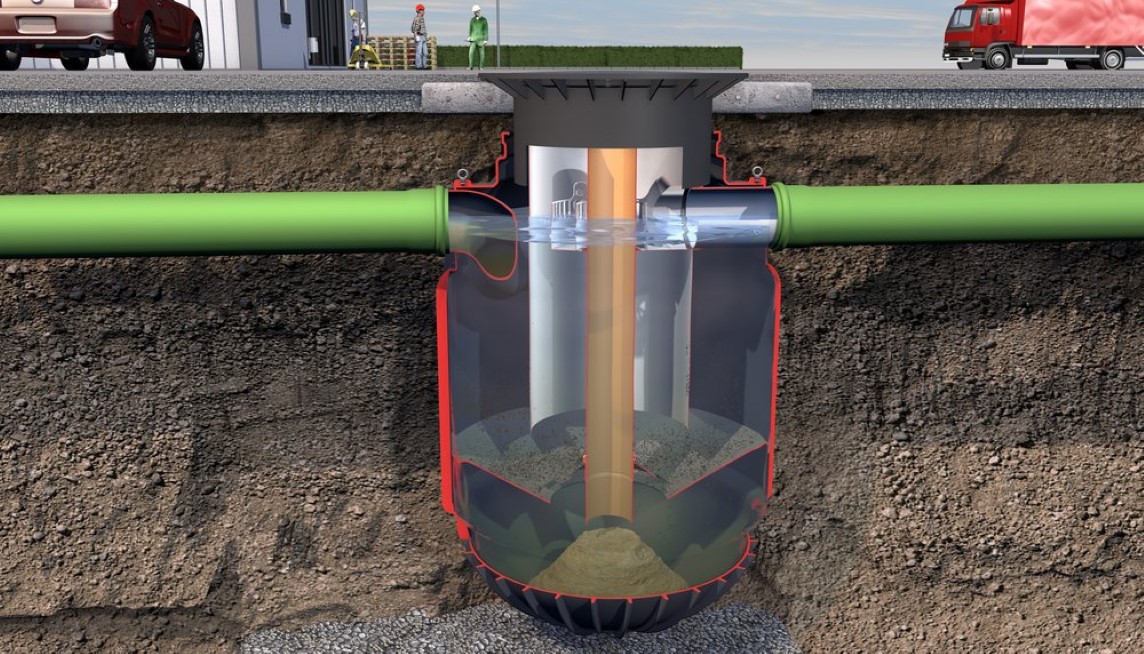

Das Niederschlagswasser wird im GRAF EcoLoop Saphir in einem Zwei-Kammer-System gereinigt. (Bild: Otto Graf GmbH)

Der GRAF EcoLoop Safir zeichnet sich durch einen hohen Wirkungsgrad und eine hohe Flächenleistung für Niederschlagswasser der Kategorie III der Behandlungsanlagen aus.

Der hohe Wirkungsgrad wird durch die strukturellen Eigenschaften des EcoLoop erreicht. Durch einen bionisch geformten tangentialen Zulauf werden Verwirbelungen reduziert und eine Kreisbewegung des einströmenden Wassers um die Tankmitte verursacht. Die feinen Feststoffe sedimentieren durch den sogenannten Teetasseneffekt effektiv und sinken durch den internen Trichter in die Absetzkammer im unteren Teil der Anlage. Selbst bei Starkregenereignissen wird durch das Zwei-Kammer-System die Remobilisierung der Sedimente verhindert. Das Wasser steigt langsam an und fließt durch ein strömungsberuhigendes Wehr auf Höhe des Zulaufs aus der Anlage. Dieser dritte, beruhigte Bereich bildet eine zusätzliche Barriere für Feinstoffe, die hier langsam absinken können.

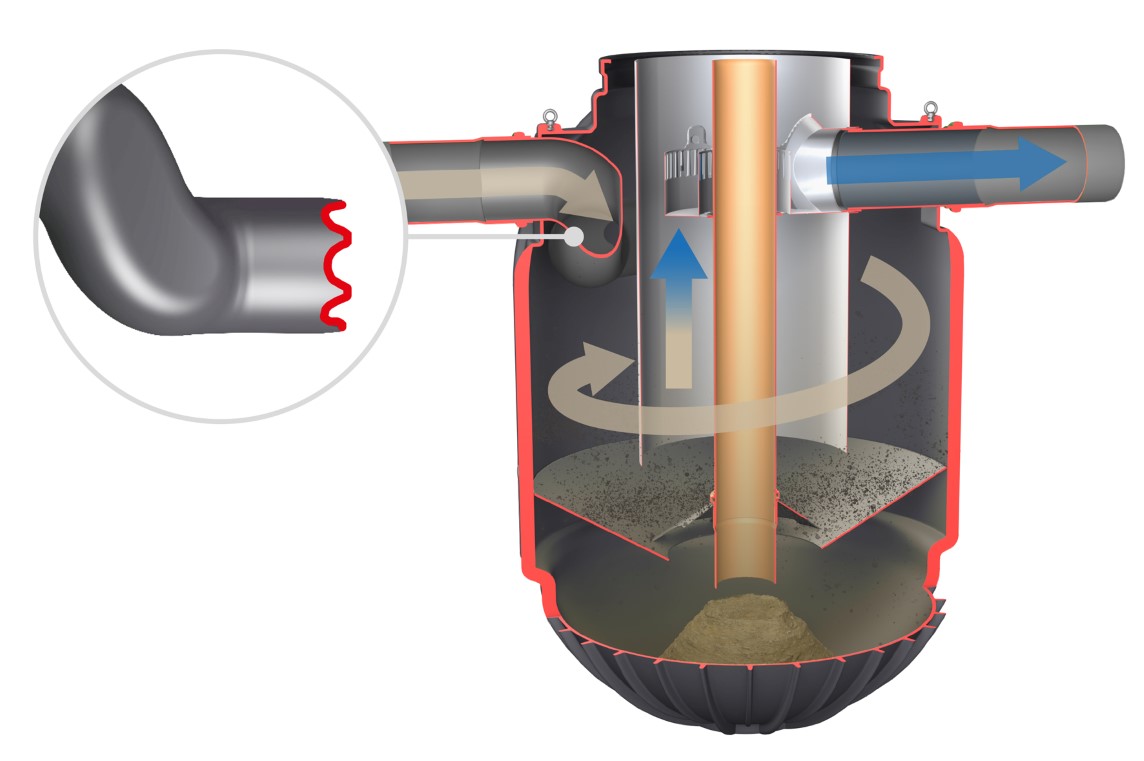

Der bionisch geformte Einlauf des GRAF EcoLoop Saphir reduziert die Verwirbelungen. (Bild: Otto Graf GmbH)

Die Behandlungsanlage GRAF EcoLoop Saphir kann bis zu 1.140 m² für Kategorie II Flächen oder 590 m² für Kategorie III Flächen aufnehmen. Kombinationen von Flächen der Kategorien I, II und III können individuell bestimmt und zuverlässig behandelt werden. Größere Flächen können angeschlossen werden, indem mehrere hydrodynamische Abscheider verwendet werden.

Die Behandlungsanlage wurde für die Kategorien II und III durch das unabhängige Prüfinstitut PIA geprüft und anerkannt.

• Flächenkategorie I: Hof- und Wegeflächen ohne/mit geringem Kfz-Verkehr, private Stellplätze
• Flächenkategorie II: Mäßig frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Wohngebieten
• Flächenkategorie III: Hoch frequentierte Hof- und Wegeflächen sowie Verkehrsflächen in Industriegebieten

Der EcoLoop Saphir benötigt durch die kompakte Bauweise wenig Platz. Die Anlage ist bereits vormontiert und einsatzbereit, was Montagefehler verhindert. Es gibt keinen Höhenunterschied zwischen Zulauf und Ablauf, wodurch der Einbau weiter vereinfacht wird. Die Anlage ist für Inspektion und Wartung zentral durch die Schachtöffnung erreichbar, ohne dass interne Bauteile entfernt werden müssen.

Weitere Informationen können per E-Mail an Otto Graf GmbH angefordert werden.
