45 Kilometer Rohrleitungen bilden das neue Kühlsystem der Eishalle in Haarlem

(4.2.2026) In Haarlem, rund 30 km westlich von Amsterdam, wurde die Eislaufbahn „IJsbaan Haarlem” im Mittelbereich erweitert und modernisiert. Dabei entstand eine multifunktionale Eisfläche mit den Maßen 110 × 30 m, die sich in mehrere Nutzungszonen unterteilen lässt. Das neue Kühlsystem wurde mit dem Rohrleitungssystem Aquatherm blue umgesetzt.

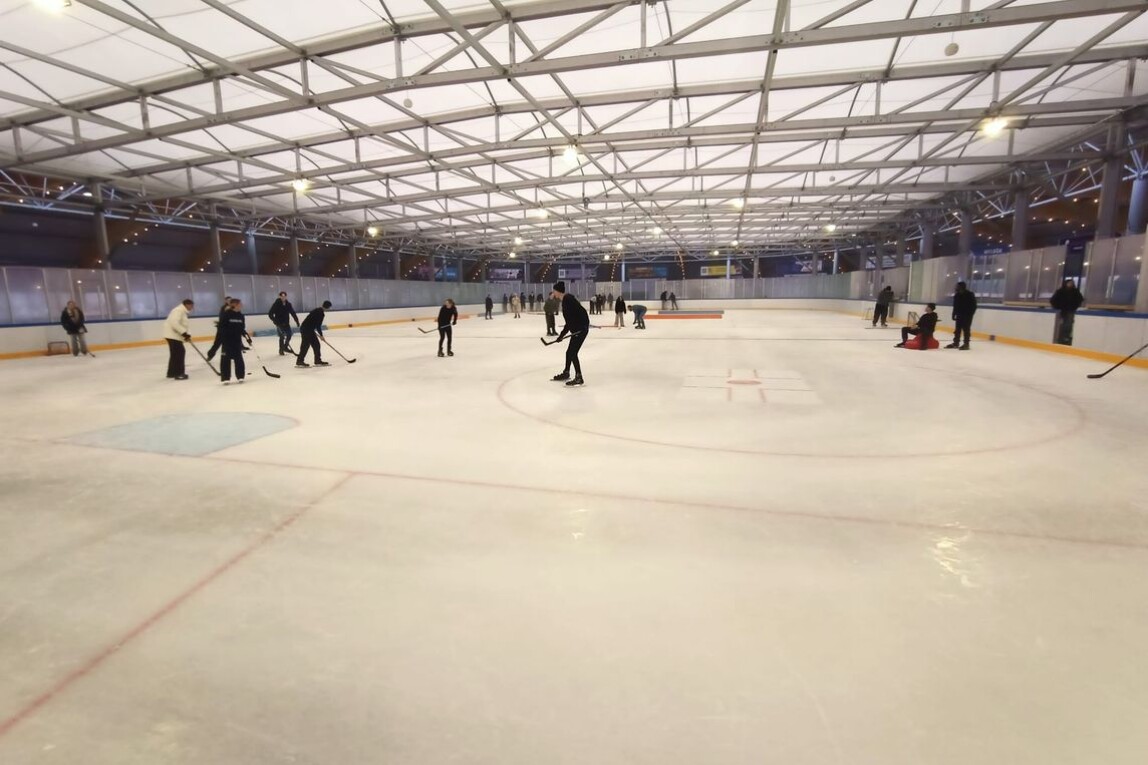

Die Eislaufbahn „IJsbaan Haarlem” im niederländischen Haarlem. (Bild: Aquatherm)

Die Planung und Installation erfolgten durch RIHO Climate Systems. Das Projekt wurde vollständig mit der BIM-Software Revit modelliert. RIHO-Projektleiter Bram van der Ree berichtet: „Die umfangreiche BIM-Datenbank von Aquatherm hat uns bei der Modellierung der gesamten Anlage enorm unterstützt. Jede Leitung, jedes Detail ist im Vorfeld durchdacht. Das sorgt für Sicherheit und Übersicht auf der Baustelle.”

Auf dieser Basis wurden die Betonrinnen, Leitungsführungen und Anschlüsse an die Verteiler vorab digital definiert, was eine zügige und koordinierte Umsetzung ermöglichte.

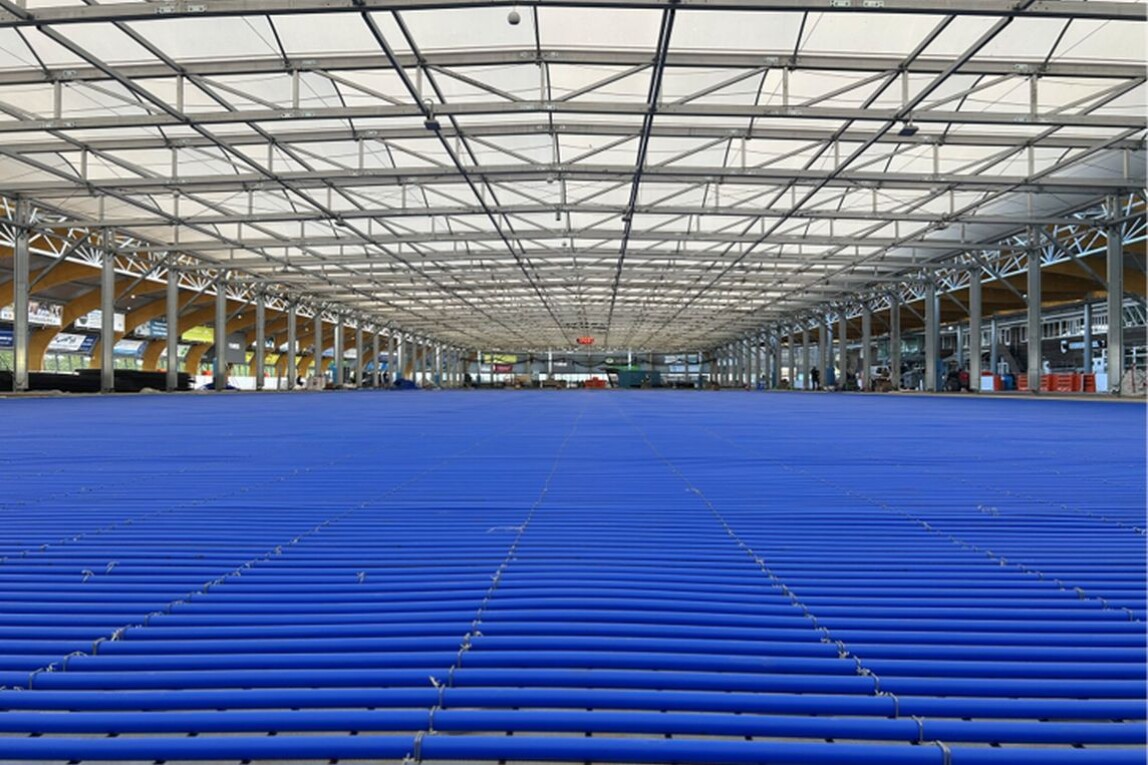

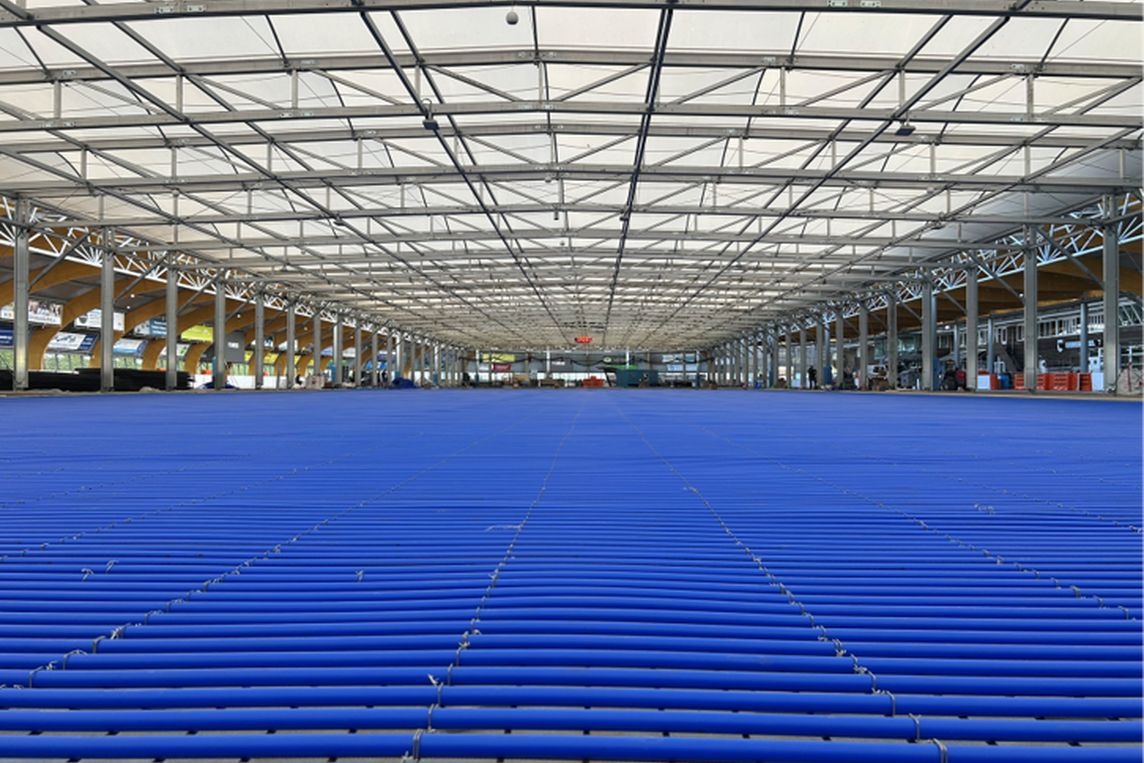

Insgesamt wurden 45.000 m Aquatherm Blue verlegt, die auf 700 Abschnitten verteilt sind. (Bild: Aquatherm)

Rohrleitungsnetz und Konstruktion

Für das Kühlsystem wurden insgesamt 45.000 m Aquatherm blue in rund 700 Leitungsabschnitten verlegt. Die Rohre liegen auf Stahlplatten, zweilagig mit Isolierung und Folie dazwischen, um thermische Längenänderungen auszugleichen. Je nach Dimension kamen Muffen- oder Stumpfschweißverbindungen zum Einsatz.

Vorfertigung und Logistik

Den Hauptverteiler hatte Aquatherm über den niederländischen Partner Eriks vorfertigen lassen. Der Hauptverteiler verfügt über Rohrdurchmesser bis 200 mm und ein Gewicht von über zwei Tonnen. Die Vormontage am Aquatherm Standort Attendorn ermöglichte dann eine direkte Installation auf der Baustelle. Zudem wurden Rohrbögen teilweise von RIHO im Werk in Vorden vorgefertigt, um die Montagezeit zu reduzieren.

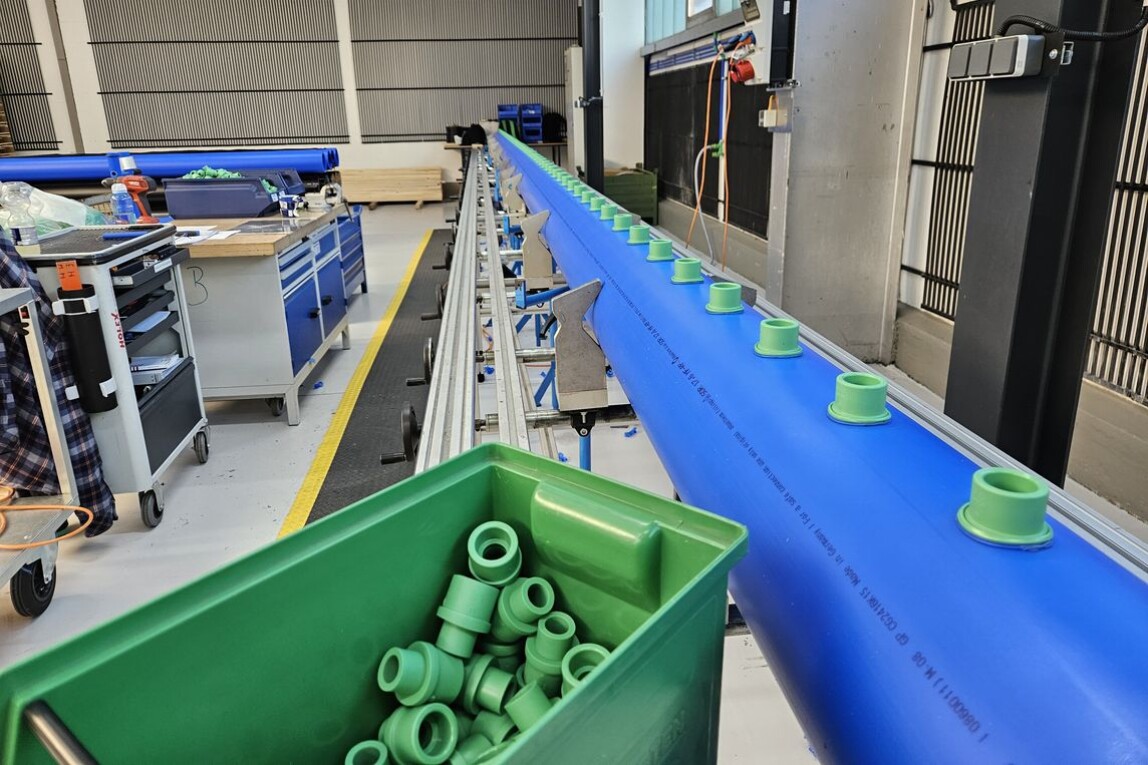

Vorfertigung der Rohre durch den Partner Eriks. (Bild: Aquatherm)

Anbindung an den Maschinenraum

Für die Verbindung zwischen Maschinenraum und Hauptverteiler kamen vorisolierte Aquatherm energy Leitungen zum Einsatz. Das Mediumrohr besteht aus Aquatherm blue mit 315 mm Durchmesser. Die Vorisolierung vereinfachte die Montage und reduzierte den Installationsaufwand.

Kältetechnik

Das Kühlsystem wurde von einem CO₂-Injektionssystem auf ein System mit einer Ammoniak/Wasser-Lösung umgestellt. Dieses arbeitet mit vergleichsweise niedrigem Druck und ist für den Einsatz von Kunststoffrohrsystemen geeignet.

Nutzung und Auslegung

Die modernisierte Eisfläche ermöglicht den parallelen Betrieb mehrerer Disziplinen. Der Kühlboden ist auf eine hohe Nutzungsintensität ausgelegt. Eine Überdachung sowie Solaranlagen ergänzen das Konzept und tragen zur Optimierung des Energieeinsatzes bei.

Weitere Informationen können per E-Mail an Aquatherm angefordert werden.
